Zbavte interiér PC kabelů s Advanced BTF: Stavíme sestavu s ASUS TUF Gaming | Kapitola 5

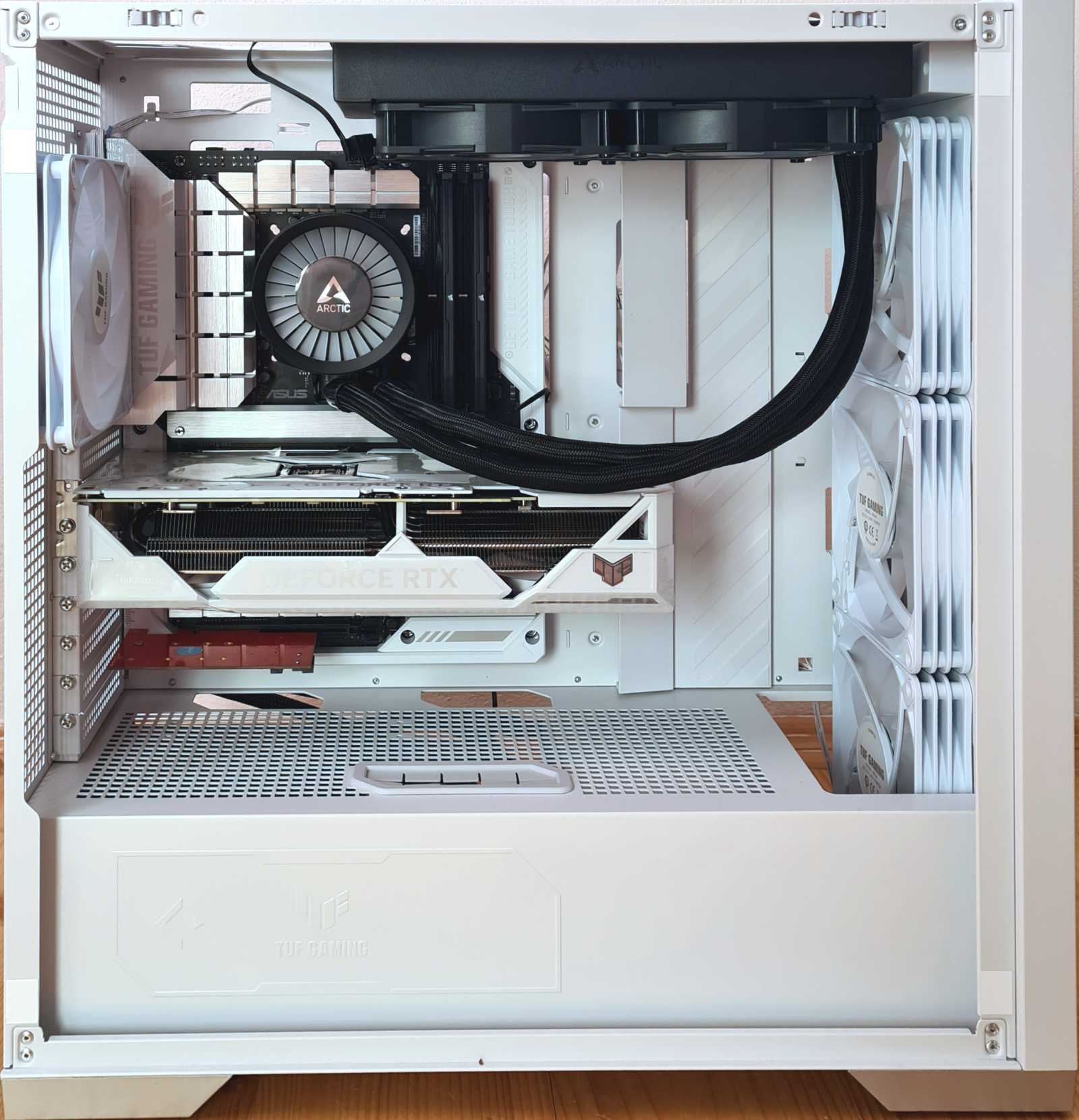

Sestavení počítače z představených komponent není nic složitého. Základní desku a grafiku namontujete na vnitřní stranu. Tím pádem máte tu snadnější část instalace hotovou.

i Zdroj: PCTuning.cz

Na této fotografii si všimněte napájení grafiky speciálního mechanismu k jejímu vyjmutí ze slotu:

i Zdroj: PCTuning.cz

Na zadní straně už to bude trochu „divočina“. Musíte zapojit veškeré kabely od desky a zdroje. Do spodní části vložit zdroj. Rozlučte se s tím, že to vzadu bude vypadat nějak esteticky. Nebude. Budete rádi, že tam vše napěchujete.

i Zdroj: PCTuning.cz

Nechápu, proč není vnitřní panel pro montáž desky hlouběji ve skříni. Vzadu by tak bylo víc prostoru pro kabely. U stávajícího řešení je prostoru pro kabely od zdroje málo. Když skříň zakryjete, kabely dostanou opravdu hodně zabrat. Bál bych se toho, že se časem poškodí. Stačil by centimetr prostoru navíc.

i Zdroj: PCTuning.cz

i Zdroj: PCTuning.cz

i Zdroj: PCTuning.cz

Škoda, že výrobce také nevymyslel nějaký AiO chladič s dlouhými hadicemi, které by také šlo někde schovat. Klasické AiO trochu ruší bezkabelový pohled a pocit z ostatních komponent. na fotografii je upevnění radiátoru v horní stěně, která je také vybavena krytem.

i Zdroj: PCTuning.cz

Napájecí konektoru umožňuje napájení s výkonem až 600 W a musíte si vybrat, zdali použijete nový konektor, nebo trojici klasických osmipinů. V žádném případě se nesmí zapojit oboje, manuál před tím důrazně varuje, a vyhnout se máte i zapojení klasických osmipinů do nového 12V-2x6 přes napájecí redukci.

Já zvolil nový konektor, jelikož je kompaktnější řešení než trojice kabelů. Už takhle je změť kabelů vzadu šílená.

i Zdroj: PCTuning.cz

Jenže jestli sledujete zprávy kolem napájecího konektoru 12VHPWR nebo jeho nové revize 12V-2x6, asi vám neušlo, že kromě nutnosti zkontrolovat, zda je po zapojení dostatečně zatlačený, výrobci zdrojů doporučují kabel ohýbat až ve vzdálenosti 3,5 cm od konektoru, aby nerovnoměrným tahem na jednotlivé vodiče nedocházelo k naklánění dutinek v konektoru a tím k horšímu kontaktu, anebo aby dutinky u nejnapnutějších vodičů nebyly z konektoru povytažené. Na něco takového ale u přímého konektoru pod bočnicí určitě není místo, a tak jsme se na to přeptali. Asus nám k tomu odpověděl následující:

The recommendation of a 35mm distance may have been suggested by a third-party source which is based on its own product design. From ASUS’s testing and validation, the connector melt issue is less concerned, due to below points:

1. The 35mm distance recommendation probably aims to prevent excessive tension or improper cable management that could result in an incomplete connection. However, it does not take into account the flexibility of the cables. Stiffer cables usually require more space to ensure sufficient bending room without impacting the connector. In contrast, ASUS PSUs are equipped with embossed power cables which is softer that provide high elasticity and therefore need less space for cable management.
2. Our internal testing and validation results with our PSUs show everything perform well.
3. Ensuring a secure and 100% correct plug-in of the power connector is still the primary and crucial step to address any potential concerns.

U zdrojů třetích stran může být kvůli jejich vlastnímu designu navrhovaná doporučená vzdálenost 35 mm. Z testování a ověřování společnosti ASUS vyplývá, že problém s tavením konektoru není tak závažný z následujících důvodů:

1. Cílem doporučené vzdálenosti 35 mm je prevence proti nadměrnému namáhání na tah nebo nesprávnému uspořádání kabelů, které by mohlo způsobit nedostatečný kontakt. Nezohledňuje však flexibilitu kabelů. U tužších kabelů je obvykle zapotřebí více místa, aby byl zajištěný dostatečný prostor, a nemělo to vliv na konektor. Zdroje ASUS jsou naproti tomu vybaveny embosovanými napájecími kabely, které jsou měkčí, mají vysokou pružnost, a proto při uspořádání kabelů vyžadují méně místa.
2. Naše interní testování a ověřování výsledků s našimi zdroji prokázalo, že vše dobře funguje.
3. Zajištění bezpečného a 100% správného zapojení napájecího konektoru je stále primárním a rozhodujícím krokem k zamezení jakýmkoliv potenciálním potížím.

Mezi řádky lze tedy z odpovědi vyčíst, že aby nebyl napájecí šestnáctipin zapojený v rozporu s doporučením výrobců (tedy aby nehrozilo povytažení dutinek kvůli nadměrnému tahu na vodiče), měli byste i zdroj pořídit od Asusu. Pokud jej potom konektor správně zapojíte, vše má fungovat bez problémů.

Pokud to nebudete chtít riskovat, můžete do úzkého prostoru nějak vměstnat ty kabely na tři osmipiny. S nimi souvisí ještě jedna drobnost – zatímco teoretické maximum šestnáctipinu pro napájení grafiky je 600 W, u grafických karet je to u tří osmipinů dle specifikací jenom 450 W. Manuál však neřeší, jestli je bude při použití tří klasických osmipinů napájecí konektor na desce dodávat až 600 W, nebo bude výkon omezený na 450 W.
