Před týdnem jste si mohli přečíst celý report o přípravě a průběhu soutěže Boost my PC, respektive jejího pátého kola. Dnešní článek by měl trochu podrobněji rozebrat tvorbu samotné case, která je v mnohém velmi rozporuplná a zvláštní. Především pak v tom, že jde o opravdu custom case stavěnou přesně na míru použitým komponentám.

Reklama

Hned na úvod musím říci, že mi tato skříň ze všech pěti kol přirostla k srdci zatím nejvíce – především kvůli tomu, že tento styl úprav mám osobně nejraději. A možná i proto mě docela zamrzely komentáře v diskuzi pod minulým článkem, který case označuje spíše za proděravělý kýč. Proč tak vypadá?

Custom case pro Boost my PC 5 v armádním stylu
i Zdroj: PCTuning.cz

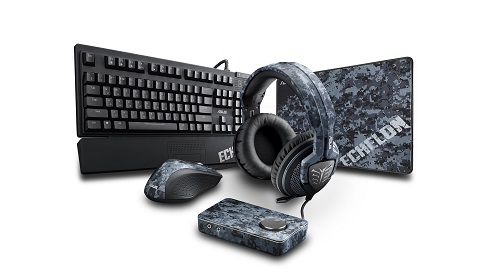

Zadáním totiž byla tvorba odolné case, která bude přesně ladit se stylem použitých komponent a především pak s příslušenstvím řady Echelon od Asus. Z originálních dílů měly tuto podobu sluchátka, klávesnice, myš a externí zvuková karta. Case a monitor na to měl navázat. Barevná komibnace tedy byla předem daná. A velmi mě zaujala, jedná se totiž o digitální kamufláž americké armády a právě tohoto stylu jsem se držel.

Článek: Boost my PC 5: ve znamení oceli a army stylu s TUF

Custom case pro Boost my PC 5 v armádním stylu
i Zdroj: PCTuning.cz

Nechtěl jsem jít cestou kopie nějakého tanku, Hammeru nebo jiné vojenské techniky. Chtěl jsem udělat case, která bude tvarově zajímavá, konstrukčně netradiční, ale zároveň bude navazovat na předepsaný styl.

Ano, otevřená konstrukce je relativně problém z pohledu prašnosti, nicméně jen málokterá skříň asi nabídne větší přísun vzduchu, co myslíte? Navíc case tohoto typu není zrovna určena pro zarovnání někde pod stůl, ale spíše si říká o výsostné místo na stole. A těžko si někdo bude pořizovat custom case pro to, aby jí schovával.

Custom case pro Boost my PC 5 v armádním stylu
i Zdroj: PCTuning.cz

Dost ale obhajování – konstrukce je prostě taková jaká je a já jsem s ní velmi spokojen a pevně věřím, že i výherce. Pojďme se ale konečně podívat, jak vlastně case vznikla.

Poměrně jasno jsem měl hned od začátku o základním stavebním materiálu. Tím měla být kombinace ocelových profilů (jeklů) a masivních ocelových plechů (většinou protiskluzových).

Custom case pro Boost my PC 5 v armádním stylu
i Zdroj: PCTuning.cz

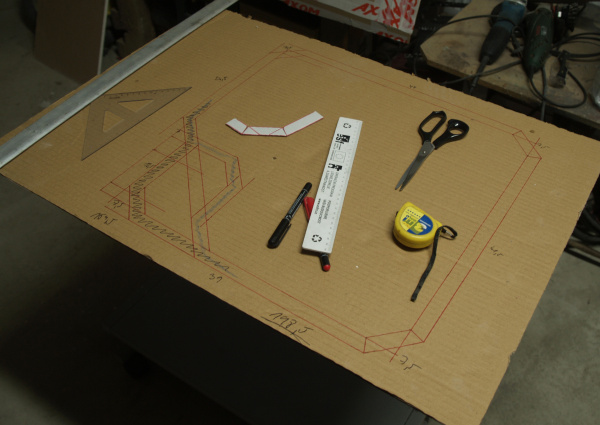

Rám jako takový tvoří pak dva kusy jeklů o rozměru 20×20×200 mm, tedy dva metry dlouhé kusy, které bylo třeba patřičně prořezat a naohýbat tak, aby tvořily dva pravidelné rámové díly. Pro tento účel dobře posloužil kus kartonu, pravítka a mohl jsem začít rozkreslovat základní tvar case.

Mohlo by se zdát, že tvar je nahodilý, ale není tomu tak. Každá část má přesně specifikované rozměry dle potřeb a požadavků komponent, aby bylo ve skříní na komponenty dost místa a rám kolem ní vytvořil ochrannou konstrukci.

Custom case pro Boost my PC 5 v armádním stylu
i Zdroj: PCTuning.cz

Po rozkreslení návrhu na karton jsem přešel na rozměřování na materiálu. Přesné úhly jednotlivých výseků zaručují dokonalé ohyby pro docílení požadovaného tvaru. Právě přesné nařezání není zrovna jednoduché, pokud bereme v úvahu, že oba díly musí být totožné a však úhly na sebe musí navázat tak, aby se oba konce na závěr spojily. Vše se ale nakonec povedlo.

Custom case pro Boost my PC 5 v armádním stylu
i Zdroj: PCTuning.cz

Následně jsem provařil jednotlivé ohyby a zabrousil sváry tak, aby rám působil jednolitým dojmem, zde tedy sváry přiznané nejsou.
