Na trh dnes oficiálně přichází již třetí generace počítačových skříní populární Fractal Design Meshify. Produkty této řady jsou určeny pro sestavy s potřebou účinného chlazení, neboť poskytují možnost intenzivního větrání skrze velkou plochu ventilačních průduchů, volně prostupný interiér a množství pozic pro ventilátory. Nebyl by to Fractal Design, kdyby v nové generaci nepřinesl nějaké zásadní novinky a vylepšení. Jak nám nadpis napovídá, jedno z vylepšení se bude týkat hlučnosti, ale co ta skála u IT produktu? Nuž pojďme se na to podívat.
Za potřebou odstranění prachu budeme pravidelně demontovat čelní panel skříně Fractal Design Meshify 3. Jde to poměrně snadno pouhým zatažením za jeho spodní okraj, za nímž je ve dně skříně široké vybrání, umožňující pohodlné zasunutí prstů. U horního okraje je panel uchycen do šasi pomocí plastových háčků, dole jej fixují zámky s plastovými západkami.
V plastovém tubusu po obvodu čelního panelu testované modelové varianty Ambience Pro RGB je zabudován ARGB LED pásek ambientního osvětlení. V případě potřeby se dá k němu dostat po uvolnění 21 šroubů z krytu tubusu. Promyšlenost a vysokou kvalitu konstrukce lze doložit i takovým drobným detailem, jakým je upevnění dvojice segmentů loga výrobce k plechové mřížce čelního panelu. Mnoho výrobců by se spokojilo s pouhým nalepením a vůbec bych jim to nevyčítal. Fractal ovšem počítal s tím, že k čištění mřížky od prachu použijeme vysavač, takže oba segmenty přišrouboval.
Čelní panel s ambientním osvětlením není se zbytkem skříně pevně propojen kabely, lze s ním proto volně manipulovat hned po demontáži. Napájení LED pásku zajišťuje přítlačný konektor se čtyřmi pozlacenými teleskopickými kontakty.
Po demontáži čelního panelu získáme volný přístup k trojici standardně dodávaných 140mm čelních ventilátorů. Ty jsou po bocích upevněny do šasi skříně pomocí společných plechových lišt, které neomezují účinnou plochu pro průchod vzduchu za lopatkami ventilátorů. Jejich demontáž si ukážeme později.

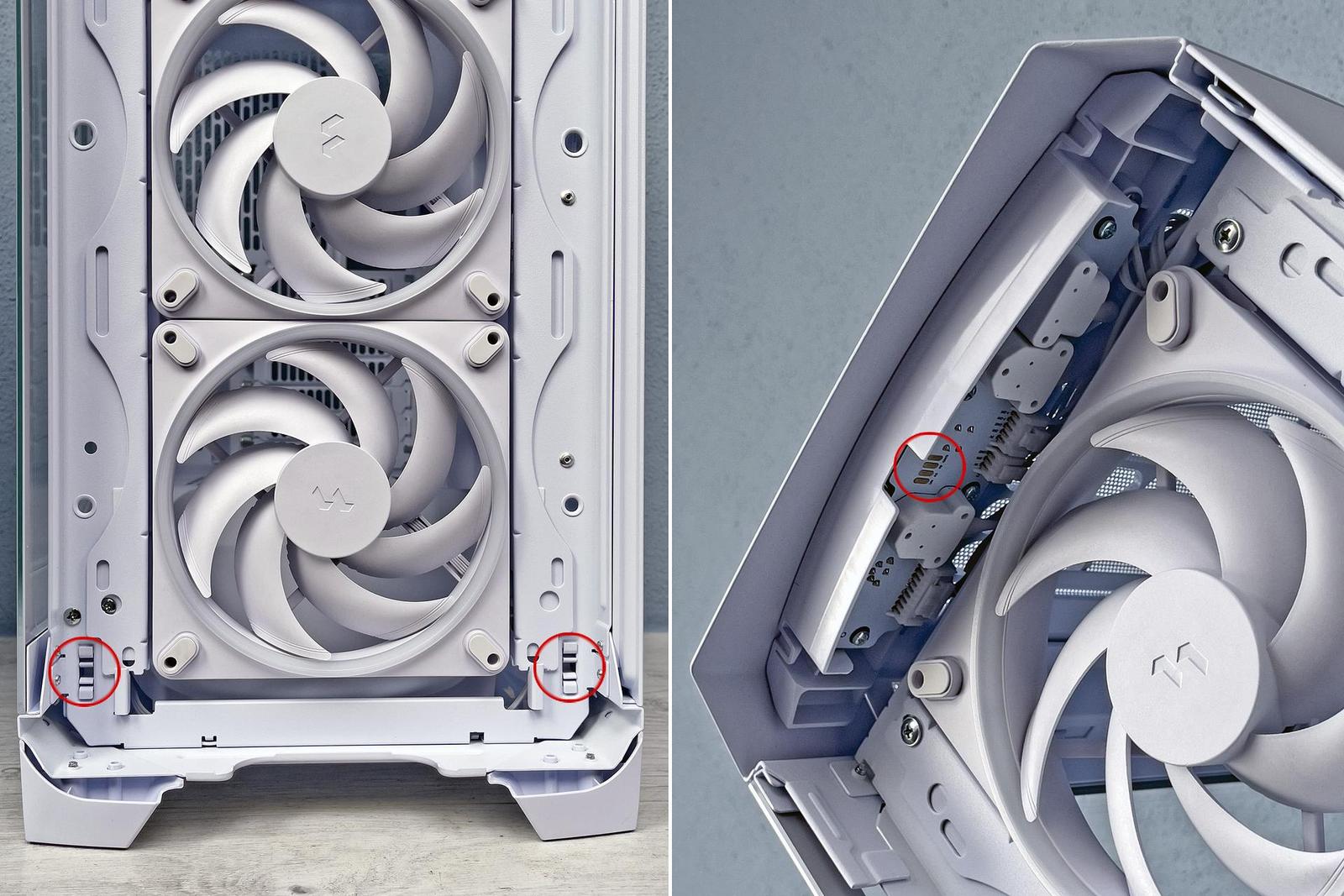

Na detailních snímcích jsem označil dvojici plastových zámků, sloužících k zajištění čelního panelu ke konstrukci šasi. Označil jsem také čtveřici kontaktních plošek ARGB ambientního osvětlení čelního panelu, jenž jsou součástí destičky s tištěnými spoji I/O panelu skříně.
Velmi snadno lze demontovat také stropní panel skříně Meshify 3. Stačí jen zatáhnout za textilní poutko na zádi a následným posunutím panelu vzad dojde k uvolnění spoje.
Stropní panel je výliskem z plastu, potaženým shora ocelovou ventilační mřížkou. Plast poskytuje plošnou oporu tenké mřížce a zabraňuje jejímu průhybu v případě vnějšího zatížení. K uchycení ke konstrukci šasi slouží šestice háčků po bocích stropního panelu. Textilní páska je poctivě přišroubována dvěma vruty.
Kdo si pamatuje konstrukci předchozí generace Meshify 2, bude postrádat přídavné prachové filtry zejména na čele, ale i na stropě skříně. Fractal zde tradičně používal kvalitní filtry se zalisovanou jemnou nylonovou síťkou a nyní se spoléhá výhradně na děrování vnějších panelů. Nemyslím si, že zadržení prachu pouze děrováním panelů bude stejně účinné jako u dříve používaných filtrů. Proto považuji absenci přídavných filtrů za krok zpět.
Podívejme se ještě krátce na odhalený strop šasi skříně Meshify 3. Pro upevnění až dvojice 120/140mm ventilátorů, nebo radiátoru vodního chlazení do velikosti 280 mm je zde připraven demontovatelný ocelový rám. Pozice pro ventilátory jsou správně umístěny excentricky blíže levé bočnici, čímž se snižuje riziko kolize radiátoru s vyššími součástmi základní desky.
