Ponořte se do výběru pamětí DDR5. Tohle jsou nejzapeklitější detaily | Kapitola 2

Frekvence operačních pamětí

Frekvence operačních pamětí určuje rychlost přenosu dat mezi procesorem a operační pamětí. Tento přenos dat se měří se v megahertzích (MHz) nebo v megatransferech za sekundu (MT/s). MT/s udává efektivní rychlost přenosu dat a u pamětí typu DDR.

Frekvence DRAM udává reálnou frekvenci paměťových čipů. Rozdíl mezi DRAM frekvencí a DDR frekvencí jsme si řekli již v minulém článku, ale pro připomenutí uvedu, že DDR frekvence je dvojnásobná proti DRAM frekvenci.

Maximální přenosovou rychlost lze vypočítat jako MT/s × šířka sběrnice. V konfiguraci dual-channel, na kterou narazíme v běžném desktopu a laptopech, se šířka sběrnice zdvojnásobuje na 128 bitů, jelikož v jednom kanálu operačním pamětí je 64bitová sběrnice. Maximální přenosová rychlost v dual-channel zapojení pro čtení a zápis se pak vypočítá jako MT/s × 128 bitů. Vyšší přenosová rychlost pro čtení a zápis se pak projevuje v rychlejší odezvě systému a ve vyšším výkonu.

Časování operačních pamětí

Časování operačních pamětí určuje latenci (odezvu) operačních pamětí při pokusu o přístup k datům.

Abych co nejvíce zjednodušil časování operačních pamětí, vytvořil jsem velmi jednoduchý ilustrativní obrázek. Na obrázku vidíme modul, který má na sobě 8 čipů z jedné strany, a kdybychom modul otočili, viděli bychom dalších 8 modulů. Paměť má tedy celkem 16 čipů a celkovou kapacitu 2 GB. Pokud rozdělíme 2 GB mezi 16 čipů vyjde nám, že na jeden čip vychází 128 MB paměti. Tento jeden čip je dále rozdělený na takzvané bankové skupiny a ty jsou dále rozděleny na paměťové banky, v paměťových bankách jsou dále sloupky a řádky.

i Zdroj: PCTuning.cz

Jedničky a nuly si představme jako kondenzátory, které jsou buď nabité (1), nebo vybité (0) a my budeme hledat jednu konkrétní buňku. Abychom se dostali ke konkrétní buňce musíme nejdříve přejít ke správnému paměťovému čipu, pak musíme najít správnou bankovou skupinu, následně vybrat paměťovou banku, ve které hledáme naši hodnotu, a pak procházet mezi řádky a ve vhodném řádku ještě najít správný sloupec. Každá z těchto operací nám zabere nějaký čas (latenci). Velmi zjednodušeně takto fungují operační paměti a jejich časování.

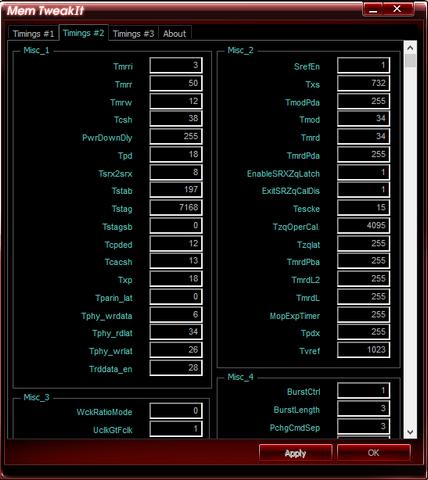

Časování na operačních pamětích je velké množství ne jen první čtyři, která uvadí výrobci na krabicích. Pro představu, jak velké množství časování existuje, přidávám screenshoty z aplikace MemTweakIt.

Mem Tweak It 1 |

Mem Tweak It 2 |

Mem Tweak It 3 |

Mem Tweak It4 |

Mem Tweak It 5 |
