Řada grafických karet Nvidia GeForce RTX 5000 přináší vyšší výkon, mnoho nových funkcí a inovativních řešení, RTX 5090 Founders Edice je krásným příkladem.
Zpracování
V tento moment můžete zapomenout na všechny běžné grafické karty, Nvidia inovuje a v případě konstrukce chlazení velmi výrazně. Běžná grafická karta má tři ventilátory, jeden z nich profukuje žebrování chlazení naskrz, dva foukají vzduch přes žebrování do desky plošných spojů, vzduch se tedy ohýbá o 90° a následně je vyfukován po stranách, případně ven ze skříně vedle obrazových výstupů.
RTX 5090 Founders Edice na to jde jinak, má jen dva ventilátory, oba však profukují vzduch skrz kartu. Vzduch se nikde nemusí ohýbat a z karty skoro nevychází po bocích, ale zejména vzadu, takže chlazení má maximální efektivitu. Malé množství vzduchu proudí skrze středovou část grafiky a následně vychází malými bočními průduchy. Ty jsou navíc vytočené, takže průduch vedle napájecího konektoru vyfukuje vzduch tak, aby zamezil cirkulaci horkého vzduchu z výdechu okolo skla skříně zpět do vstupu. To podle Nvidie udělá rozdíl několika málo stupňů v teplotě karty.
Nicméně to hlavní kouzlo testovaného modelu se ukrývá v deskách plošných spojů. Normálně bývá jedna a ta se táhne od obrazových konektorů až zhruba do dvou třetin karty. V tomto případě jich je více, jedno PCB se nachází uprostřed a pojímá napájení, paměti i čip s odpařovací komorou. Druhé PCB je u PCIe slotu a další slouží pro obrazové výstupy. Toto rozložení umožňuje udělat mezeru mezi středovou části a obrazovými konektory pro proudění vzduchu. Karta také v podstatě nemá žádný zádní plát.
Pokud vás toto téma zajímá, silně doporučuji se podívat na video od Gamers Nexus, kde diskutují s inženýrem z Nvidie všechny aspekty chlazení a ukazují několik vývojových konceptů. Uvidíte, že tento design dal inženýrům zabrat a vůbec bych se nezlobil, kdyby ho přejali i další výrobci, umožňuje totiž podstatnou úsporu místa.

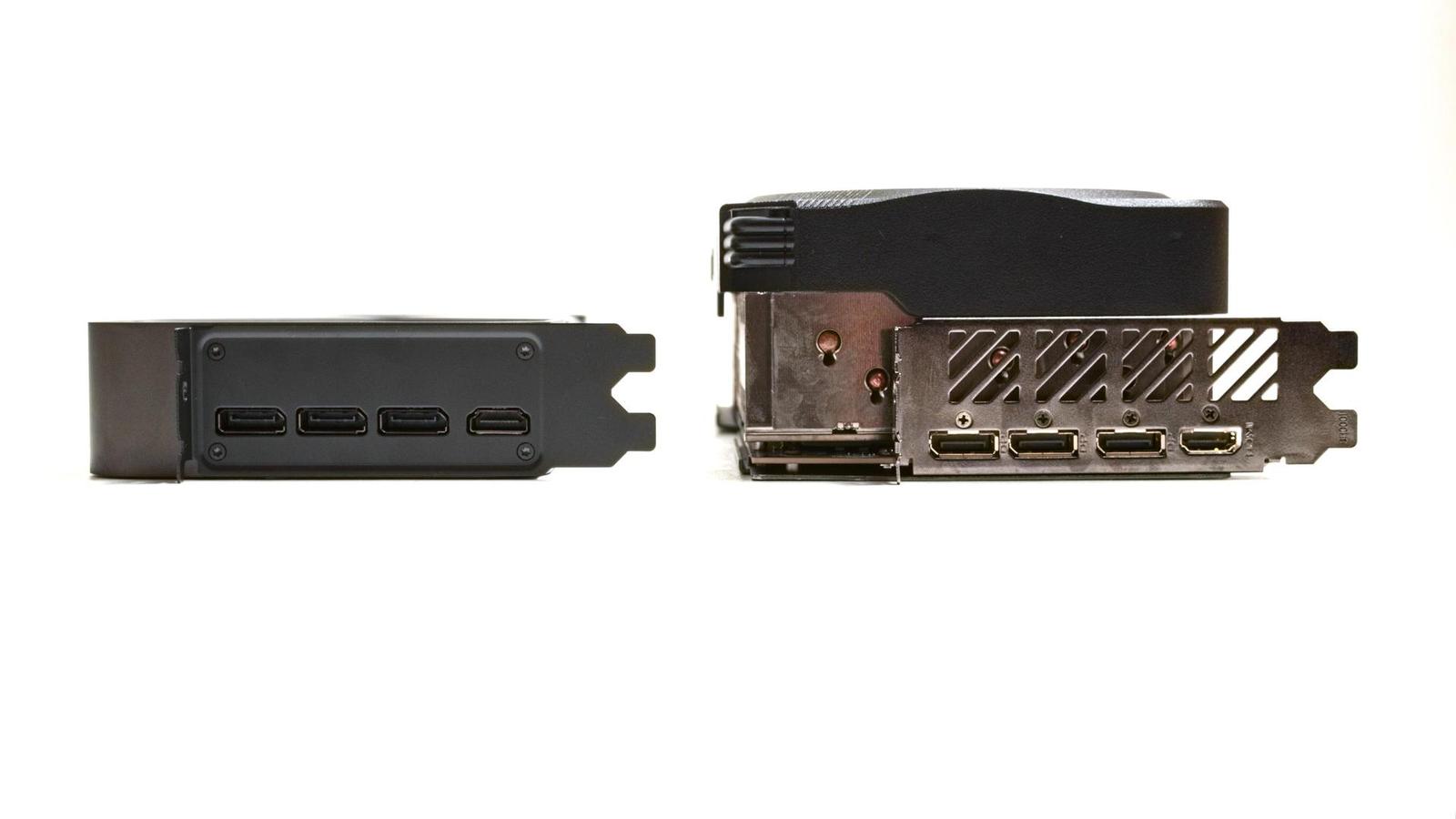

Karta je vzhledem k výkonu i příkonu malá, na délku má 304 mm, na šířku 137 mm a je pouze dvouslotová. To je hodně velký posun, když si uvědomíte, že udávaný příkon činí 575 W, RTX 4090 měla 450 W a chladiče byly výrazně masivnější (přidávám obrázky pro porovnání s RTX 4090). Nechci vědět, jaká devadesátková monstra mi přijdou na testování.
O napájení se stará konektor 12VHPWR (nechvalně) známý z uvedení RTX 4000. Ten prošel revizemi, ale hlavně v této implementaci je natočený pod úhlem, takže s ohýbáním kabelů není problém.
Zadní konektory jsou čtyři, a to ve tradičním složení 3× DP 2.1b a 1× HDMI 2.1b.
