Tento dosud stále nový, high-endový čipset X48 Express jsme i na našich stránkách podrobili testu již dávno. Do této chvíle bylo uveřejněno veliké množství testů, ve všech různých magazínech. Problém ale je, že všechny desky byly testované se stále drahými paměťovými moduly DDR3. V dnešním testu se ale podíváme na zajímavější alternativu, desku s podporou "starých-dobrých-a-levných" DDR2.
Jak už i název napovídá, jedná se dnes o desku z nejluxusnější edice R.O.G. (Republic Of Gamers). Slovo "Formula" znamená u všech modelů podporu DDR2 pamětí, v případě "Extreme" jsou to potom DDR3. Deska už na první pohled vzbuzuje asociace se starším modelem Maximus Formula, od kterého je k nerozeznání (dokonce se dá starší model na tento předělat - BIOSem). Desky jsou naprosto stejné, liší se pouze označením čipsetu. V našich obchodech lze tuto novinku pořídit již za cenu kolem 5300Kč s DPH, což je poněkud drahá deska. Žádný výrobek série R.O.G. ale nebyl nikdy levný, a přesto si své zákazníky vždy našel.
Obsah balení a příslušenství
Krabice desky je naprosto stejná, jako jiné produkty série R.O.G. Šedá rozměrná krabice s popisem základních vlastností a obrázkem plné hry S.T.A.L.K.E.R. Na první pohled je ihned jasné, s jak drahou deskou máte tu čest. Balení je to praktické, uvnitř najdete desku v plastovém obalu, a krabici s příslušenstvím.
Příslušenství je také stejné, jako u všech posledních modelů řady R.O.G. Kromě teplotních čidel najdeme u této desky opravdu vše, co mají i jiné modely této série. Vysokou cenu desky alespoň částečně ospravedlní přibalené příslušenství. V krabici najdeme:
- USB a Firewire bracket
- Ventilátor na čipset
- Floppy a IDE kabely
- Šest SATA kabelů
- CD s programy a plnou hru S.T.A.L.K.E.R.
- WiFi anténu
- Manuál
- SupremeFX II audio modul
- LCD Poster
- Zadní čelo skříně
- Konektory pro snadnou montáž připojení počítačové skříně
- Cena desky: 5300Kč s DPH
Základní deska - layout
Layout velké většiny dnešních základních desek je velmi podobný. V tomto segmentu trhu, již nelze ani vymyslet nic jiného a výrobci se drží osvědčeného modelu. Jsem zvědav, jak s rozmístěním komponent "zamíchá" nová architektura "Intel Nehalem". První desky se zdají být v osazení a součástkách spíše minimalistické, a to by mohlo skýtat prostor pro další porty a podobně.
Rozmístění klíčových komponent desky je velmi dobré, a jen těžko se hledají nedostatky. Deska je vybavena pouze kvalitními kondenzátory, napájecí obvody procesoru tvoří pouze zalité cívky. Veškeré napájecí mos-fety jsou skryté pod chladiči. Velice mě těší, že pokud osadíte jen jednu grafickou kartu, zbudou vám oba PCI použitelné. V případě CrossFire nikoliv. Veškeré napájecí i ostatní konektory jsou umístěné u okraje desky, a na nejlepších možných místech. K pozitivním detailům patří natočené SATA porty a IDE ven z desky.
Po stránce technologické, a nadstandardních vlastností tato deska svým kolegyním ze série R.O.G. ostudu neudělá. Výrobce nám několik důležitých vlastností zvýraznil, tak se na ně podívejme:

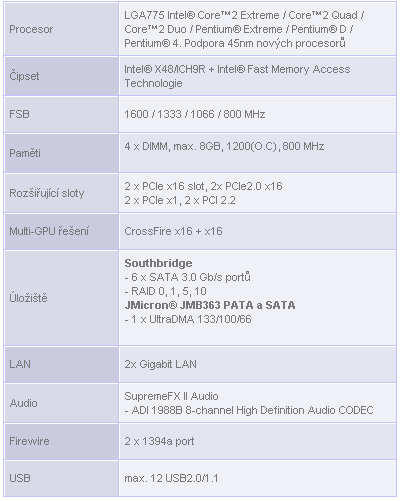

Specifikace desky
Výčet schopností a vlastností desek bývá dnes velmi stereotypní. Téměř všechny desky, včetně těch levných mají dnes velmi podobné možnosti. Drahé desky od levných dnes neodlišuje výbava a počty portů, ale nadstandardní funkce a specialitky. Tato dnešní deska je ve všech směrech maximalistická, a majitel nebude postrádat absolutně nic.
Podpora všech nynějších, i budoucích procesorů je samozřejmá. Zajímavá je podpora pamětí, kde Intel oficiálně povolil pouze 800MHz moduly. Výrobce ale přinesl nativní podporu i pro 1066MHz paměti, po přetaktování až 1200MHz. Jak sami uvidíte v sekci přetaktování, opravdu takové frekvence pamětí nejsou problém.
POZOR: Ve spojitosti s X38 Express a X48 Express se hovořilo o omezení při frekvenci paměti vyšší než 1600MHz. Toto omezení spočívá, v možnosti osadit pouze dva moduly (pro každý kanál jeden) při vyšších frekvencích pamětí než 1600MHz. To by znamenalo, že maximální možná kapacita paměti bude 4GB (2x2GB). Tato zpráva ale není pravdivá, a většina kvalitních desek zvládne pracovat bez potíží, i se čtyřmi moduly při rychlosti vyšší než 1600MHz! Je to ověřeno testem, na Maximus Extreme! Není tedy důvod se tohoto omezení bát. V tuto chvíli, jsou čipsety Intelu právě téměř jedinou alternativou pro bezproblémový provoz čtyř modulů.
Deska umožňuje spojení dvou grafických karet PCIe 2.0, v CrossFire. Je dobře, že tentokráte Asus zavrhl podobné "šílenosti" jako bylo přidání dalších PCIe linek pro CrossFire X - na Maximus Extreme díky tomu nejsou grafiky stabilní na vysokých frekvencích FSB (příliš se zvyšuje frekvence PCI). Tato deska umožňuje zapojení pouze dvou karet. Dále disponuje dvojicí PCIe x1 portů a dvojicí PCI slotů.
Možností připojení disků je mnoho, na desce je šest SATA portů, a jeden IDE kanál pro dvě zařízení. Deska je dále vybavena dvěma síťovými kartami, o audio výstup se stará přídavný modul SupremeFX II s kodekem ADI. Dvojice možným Firewire vstupů a dvanáct USB portů uzavírá výčet specifikací desky.
Rozmístění konektorů, na zadní mřížce desky je následující: Zleva - USB myš, PS2 klávesnice, optické a koaxiální SPDIF (vstup a výstup), tlačítko pro vymazání BIOSu, Firewire, síťové karty spolu se dvěma USB porty, audio výstupy na zvláštní kartě.
Základní deska - bližší pohled
V pravém dolním rohu je umístěn konektor pro připojení počítačové skříně. Vedle něj jsou dva modré USB porty. Nad nimi je jumper, kterým volíme možnost mazání BIOSu tlačítkem na zadním panelu. Umístěny jsou zde dva konektory pro ventilátor. Pro zvětšení klikněte na obrázek.
Z tohoto pohledu upoutají natočené SATA porty a IDE konektor. Vedle nich je chladič jižního můstku, na ten se ale podívejme v detailu dále.
Čtvercový pasiv z lehké slitiny, kryje nálepka s logem Republic Of Gamers. Chladič je příjemně nízký, a nebude tedy vadit v instalaci jakýchkoliv grafických karet. Pod chladičem je jižní můstek ICH9R, který nijak výrazně netopí.
S jižním můstkem je pomocí heat-pipe spojena základna pasivu nad severním můstkem. Ten je tvořen velmi zvláštním a inovativním chladičem, tvořeným mnoha trny. Tuto technologii nazývá výrobce Pin Fin. Teplo z jižního a severního můstku je vyzářeno přímo tímto pasivem, přesto je i tento chladič připojen heat-pipe s dalším pasivem nad mosfety. X48 Express není v žádném případě "chladný" čipset, a to potvrzuje i měření. V maximální zátěží měl severní můstek 70 stupňů, jižní 63 stupňů. To jsou velmi vysoké tepoty, a doporučuji aktivní ofukování.
Deska podporuje samozřejmě paměti DDR2. V této části desky je umístěn Floppy konektor, napájecí konektor a jedno připojení ventilátoru. Vedle slotů pro paměti jsou vidět dvě cívky a mosfety, Asus se tímto samostatným napájením modulů chlubí i ve specifikaci desky.
Díky pokročilým technologiím napájení procesoru (EPU a LoadLine Calibration) je počet mos-fetů a cívek zredukován. Jejich počet je nižší, při zachování stejně kvalitního napájení procesorů. Problém u této desky je "obestavená" patice CPU "hradbou" chlazení. S rozměrnými chladiči bude problém. Velká většina ale půjde osadit bez potíží.
V levém horním rohu je umístěn konektor ventilátoru zdroje, napájecí konektor a malá zásuvka pro LCD Poster. V případě osazení WiFi antény, bude v této části desky ještě svítit malá LED dioda.
Dvojice pasivů nad mosfety je pomocí heat-pipe spojena s tímto žebrovaným chladičem. Skrze něj by se mělo teplo vyzářit do prostoru, o velké efektivitě ale dosti pochybuji. Nicméně každý člen, který odebere alespoň nějaké teplo od žhavých částí se hodí.
Naší virtuální prohlídku desky uzavírá pohled na PCI porty. První je černý PCIe x1 určený pouze pro zvukovou kartu Supreme FX II. Následují: bílý PCI, modrý PCIe x16, dvojice PCIe x1, druhý modrý PCIe x16, PCI. Detaily tlačítek a čipů na straně desky si prohlédneme na dalších dvou fotografiích. Za zmínku stojí pouze červený Firewire konektor a připojení pro ventilátor. Vedle konektoru pro ventilátor se připojuje teplotní čidlo, které ale v krabici chybělo. Pro zvětšení této části klikněte na obrázek.
Na této dvojici obrázku si prohlédněte zajímavé detaily desky. První obrázek ukazuje tlačítka Power a Reset, druhý potom síťové čipy Marvell, Firewire čip VIA a I/O čip Winbond.
Základní deska Rampage Formula je perfektně zpracovaný, a kvalitně technicky provedený produkt. Zamrzí jen vyšší cena, protože naprosto stejná deska Maximus Formula stojí o tisíc korun méně a přináší naprosto stejnou výbavu a možnosti. Celá X48 Express je absolutně zbytečný produkt, a jak uvidíte v kapitole přetaktování - hlavní očekávání vyššího přetaktování se nekoná.
