V prvním dílu jsme si všechny čtyři desky s čipsetem Intel Z77 pořádně představili, podívali se na jejich vybavení, osazené komponenty a podrobně omrkli BIOS. Dneska půjdeme pořádně do hloubky, rozebereme napájení a osazené součástky, zjistíme provozní vlastnosti a spustíme benchmarky. Navíc vše prověříme termokamerou!

Reklama
Reklama
Čtveřice levných desek s Intel Z77 v testu — vyhodnocení

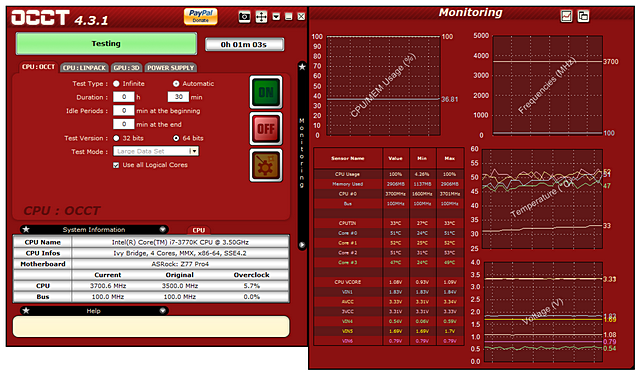

Pro otestování „stability“ přetaktování posloužil známy zátěžový burn-in benchmark OCCT ve verzi 4.3.1, který byl vždy spuštěn po dobu 30 minut v jeho 64bitové verzi s velkým Data Setem.

Čtveřice levných desek s Intel Z77 v testu — vyhodnocení

V možnostech přetaktování BCLK jsou na tom desky podobně. Na limit konkrétního kousku procesoru 108 MHz žádná z desek nedosáhla.

Čtveřice levných desek s Intel Z77 v testu — vyhodnocení

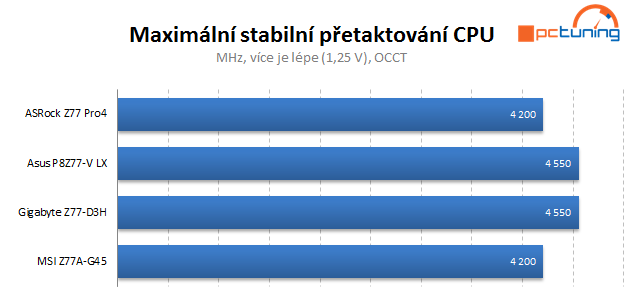

Přetaktování pomocí násobiče již ukázalo možnosti desek v pravém světle. Desky Asus a Gigabyte dosáhly při napětí 1,25 V na samotný strop procesoru Intel Core i7-3770K. To stejné se nedá prohlásit o desce od ASRocku nebo MSI.

Čtveřice levných desek s Intel Z77 v testu — vyhodnocení

Ventilátor, který běžel na 1000 otáček za minutu, očividně nestačil chladit napájecí kaskádu a při 1,25 V a taktu nad 4,2 GHz obě desky nedokázaly stabilně udržet frekvenci. Vyšší průtok vzduchu by jistě deskám mírně pomohl, nicméně podmínky měly všechny shodné. O teplotách desek si více povíme v další kapitole.

Čtveřice levných desek s Intel Z77 v testu — vyhodnocení

Napětí 1,35 V pomohlo deskám P8Z77-V LX a Z77-D3H zvýšit takt procesoru až na hranici 4700 MHz. Na procesor Ivy Bridge to není vůbec špatný výsledek (testovaný procesor má limit okolo ~4750 MHz s 1,35 V). Obě desky si zaslouží pochvalu a můžeme je doporučit i pro větší přetaktování.

Čtveřice levných desek s Intel Z77 v testu — vyhodnocení

U Z77 Pro4 a Z77A-G45 se přírůstek voltáže projevil spíše negativně a desky nebyly schopny udržet ani frekvenci 4,2 GHz bez throttlingu. Vysoké přetaktování a analogové napájení procesoru moc nejde dohromady (hlavně ve spojení s malým průtokem vzduchu nad VRM oblastí) a desky měly co dělat, aby při napětí 1,35 V vůbec udržely stabilně základní takt procesoru během náročného zátěžového testu OCCT.

Čtveřice levných desek s Intel Z77 v testu — vyhodnocení

V přetaktování iGPU na tom byla nejlépe deska od Asusu. Nejhůře dopadla Z77 Pro4, která dosáhla 1400 MHz. S největší pravděpodobností za to mohly 4 sdílené fáze mezi CPU a iGPU.
