Základní deska Asus TUF Gaming B850 Plus WIFI patří do střední třídy, stojí za to o ní přemýšlet? A proč je tato deska širokou veřejností velmi oblíbená?
Deska plošných spojů
PCB na základní desce Asus TUF B850 Plus WiFi je 8vrstvé, má proti čtyřvrstvým a šestivrstvým výhodu v možnosti více si hrát s jednotlivými vrstvami tak, aby nedocházelo k přeslechům a elektromagnetickému rušení. Obecně desky s vyšším počtem vrstev, pokud jsou dobře navrhnuté, dosahují vyšších frekvencí operačních pamětí. Jak dobře je to provedené u této desky, si vyzkoušíme hned v další kapitole při přetaktování operačních pamětí.
Oddělené napájecí a zemnící části na PCB zlepšují distribuci elektrické energie a zároveň zajišťují lepší odvod tepla z napájecí části základní desky. Vícevrstvé PCB jsou zároveň více mechanicky a tepelně odolné, což zvyšuje robustnost a spolehlivost.
Napájecí kaskáda

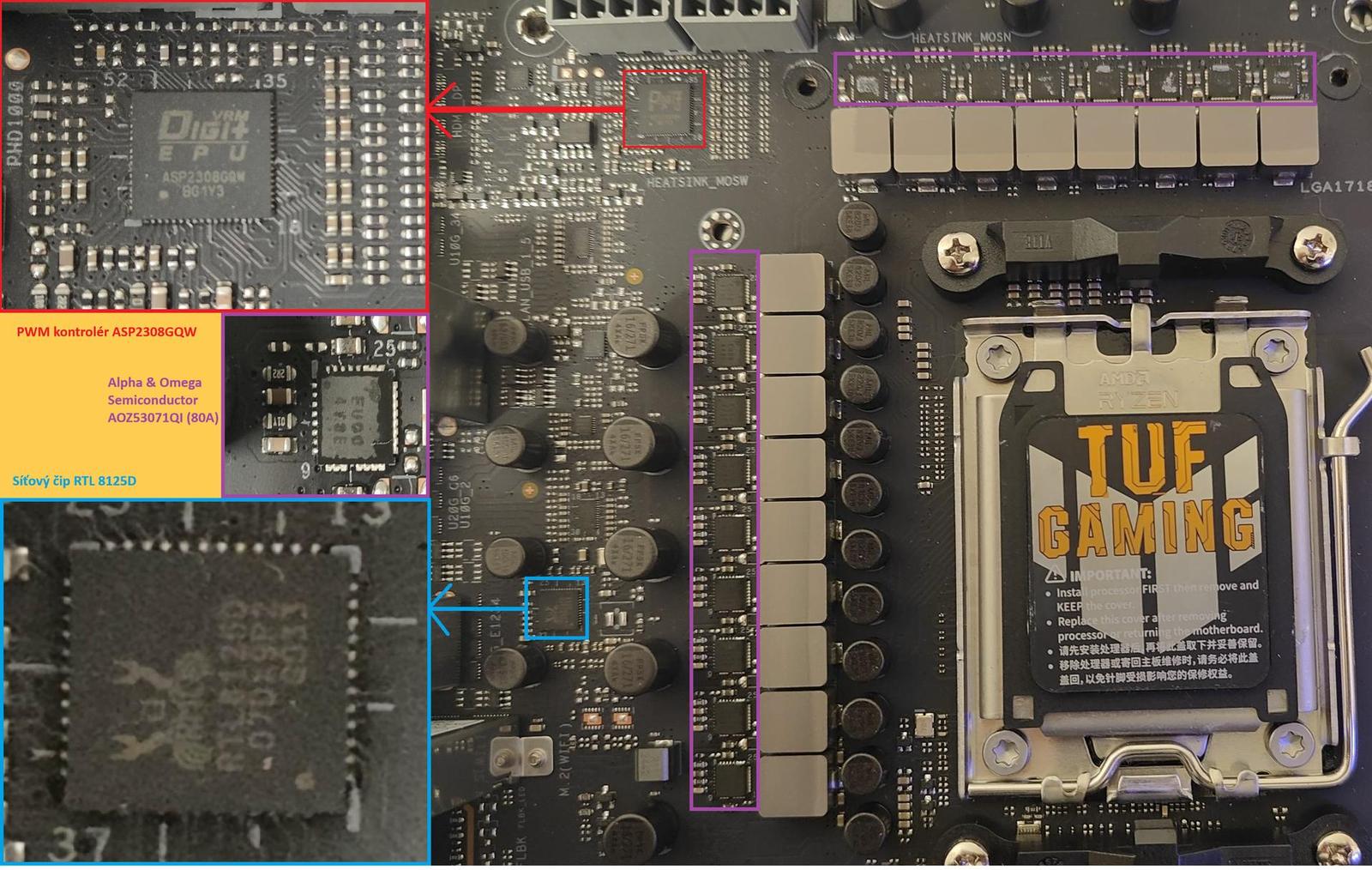

Napájecí kaskádu tvoří dva PWM kontroléry, a to velmi často používaný ASP2308GQW a Richtek RT3672EE. Tyto PWM kontroléry napájí 14+2+1 fáze (14 fází pro Vcore; dvě fáze SOC a jedna fáze pro ostatní napájení). Napěťové fáze jsou typu DrMos a integrují high-side i low-side mosfety do jednoho čipu. Což je modernější řešení než separování high-side a low-side mosfetů zvlášť. Použity jsou napájecí fáze Alpha & Omega Semiconductor AOZ53071QI dimenzované na 80 Ampér. Takto výkonná napájecí kaskáda nebude mít problémy s dostatečným průtokem napájet procesory o spotřebě 300 W nebo více. Což je výrazně více, než dokážou dnešní AMD Ryzen procesory dosáhnout.
Chladiče napájecí kaskády jsou poměrně dost velké a s takto dimenzovanou napájecí kaskádou nebude problém na této základní desce provozovat přetaktované procesory Ryzen 9.
Čipset
Chladič čipsetu je také dostatečně dimenzovaný a jeho přehřívání rozhodně nebudete muset řešit.
Síťová karta
Síťový čip se nachází v blízkosti napájecí kaskády a jde o Realtek RTL8125D, tento čip je možné najít na většině dnešních desek, jelikož se jedná o 2,5 Gb/s, jež tvoří dnešní standard. U lepších desek je možné najít 5Gb a 10Gb Ethernet. Základní desky s 1Gb se dnes již prakticky nevyrábí. Lze tedy konstatovat, že se jedná o strandardní řešení v rámci ceny.
Zvuková karta
Je zde Realtek ALC1220 a jde o lety prověřený čip a dřívější high-end. Dnes už se jedná o mainstreamovou záležitost, kdy high-end nahradil čip Realtek ALC4082. Audio část najdeme v levé dolní části základní desky.
