ASUS svou novou skříní TUF Gaming GT302 ARGB reaguje na aktuální trendy požadující zajištění intenzivního chlazení výkonných herních sestav s energeticky náročnými komponenty. K tomuto účelu byla primárně navržena odpovídající konstrukce skříně s velkou plochou průduchů a se speciálními zesílenými ventilátory. Již z výroby je skříň vybavena vším potřebným tak, aby mohla svou úlohu plnit ihned po vybalení z krabice.

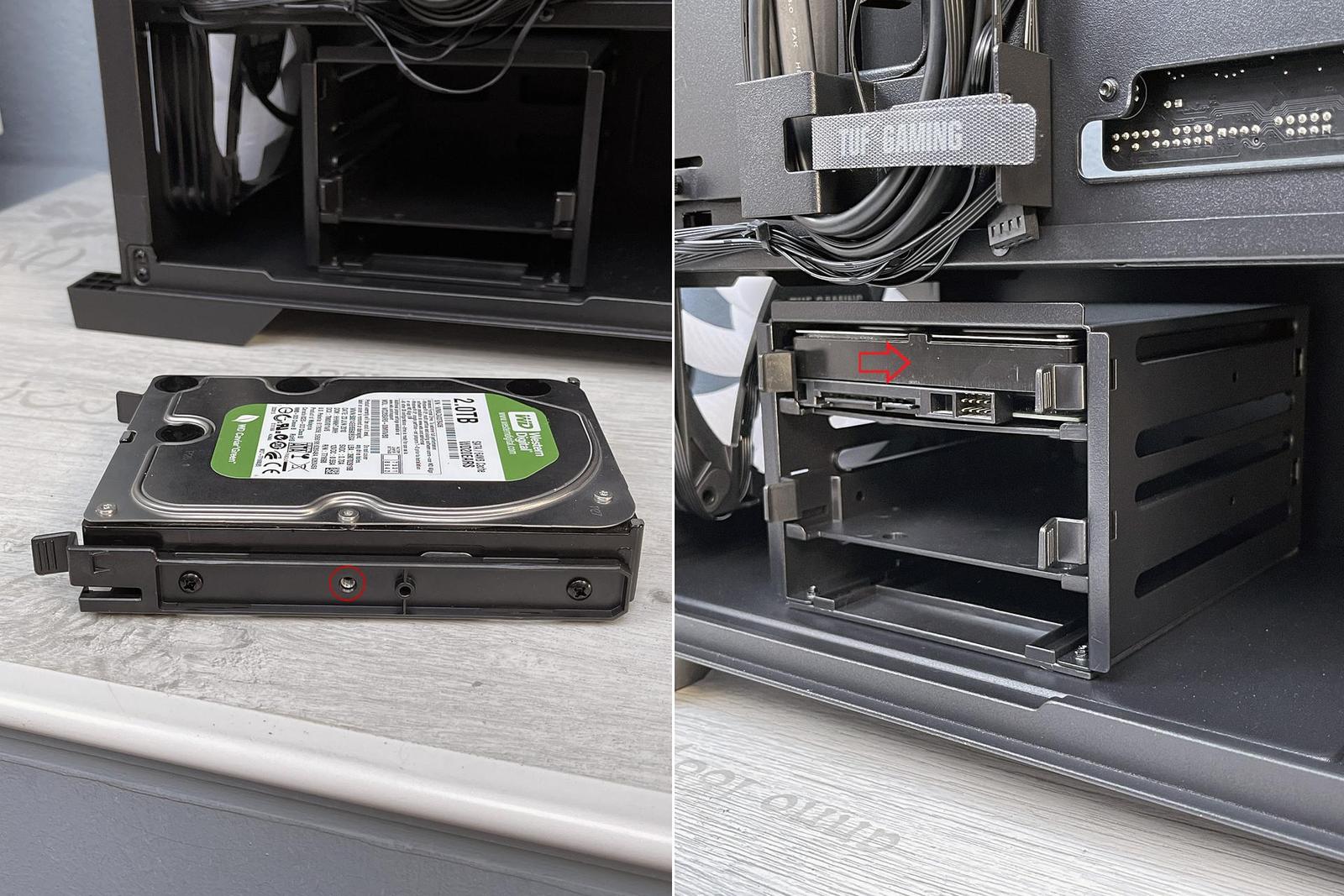

V dalším kroku montáže vzorové sestavy do skříně ASUS TUF Gaming GT302 ARGB se podíváme na disky. V přední části tunelu se nachází plechový koš s dvojicí jednoduchých plastových šuplíků, které umožňují instalaci disků obou velikostí. Výrobce bohužel zvolil laciné řešení upevnění 3,5“ mechanických disků šrouby přímo k bočnicím plastového šuplíku, tedy bez jakýchkoliv opatření proti přenosu případných vibrací do konstrukce skříně.
Mezi diskem a boky šuplíku nezůstal žádný volný prostor, do něhož bychom mohli vložit alespoň nějaké provizorní podložky z pružného materiálu, jež by mohly vibrace trochu utlumit. Disk jsem tedy do šuplíku upevnil čtyřmi šrouby v jeho rozích, použití dalších dvou šroubů do závitů uprostřed považuji za zbytečné.

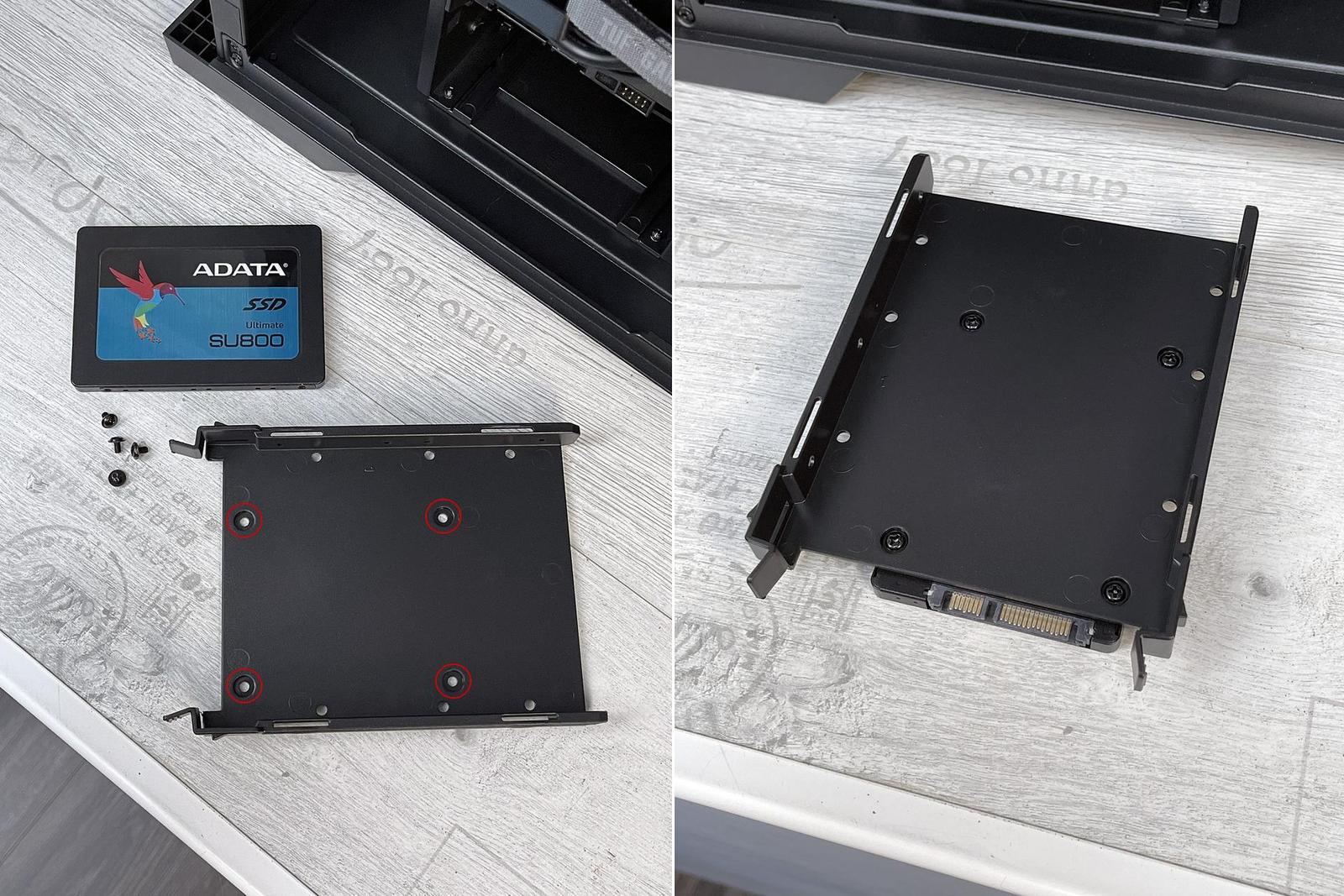

K šuplíku lze samozřejmě přišroubovat i disk velikosti 2,5“. Jeho místo se nachází vespod šuplíku a šroubuje se zevnitř. Hlavy šroubů jsou zcela zapuštěny do dna šuplíku a nezasahují tak do jeho vnitřního prostoru.

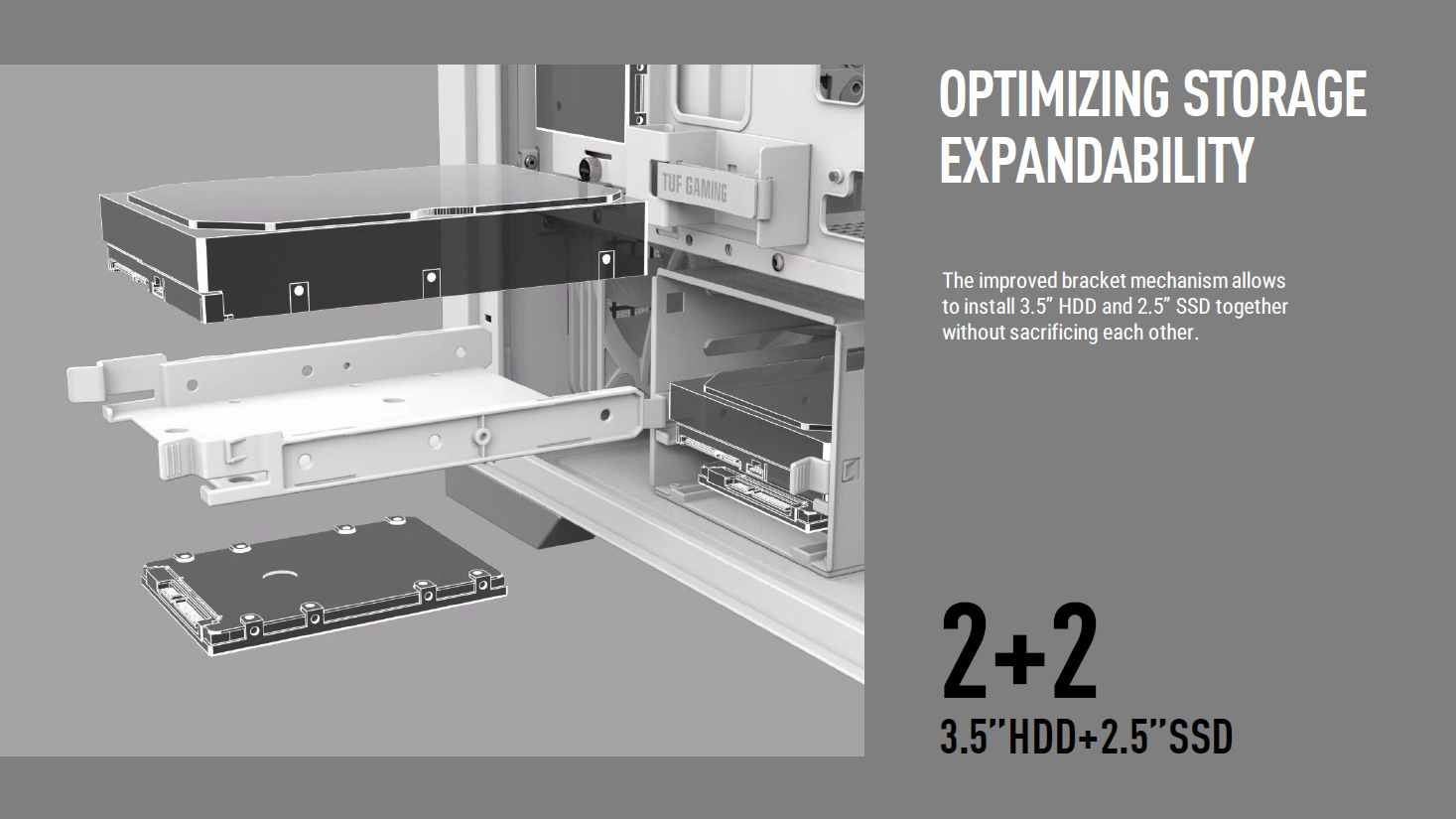

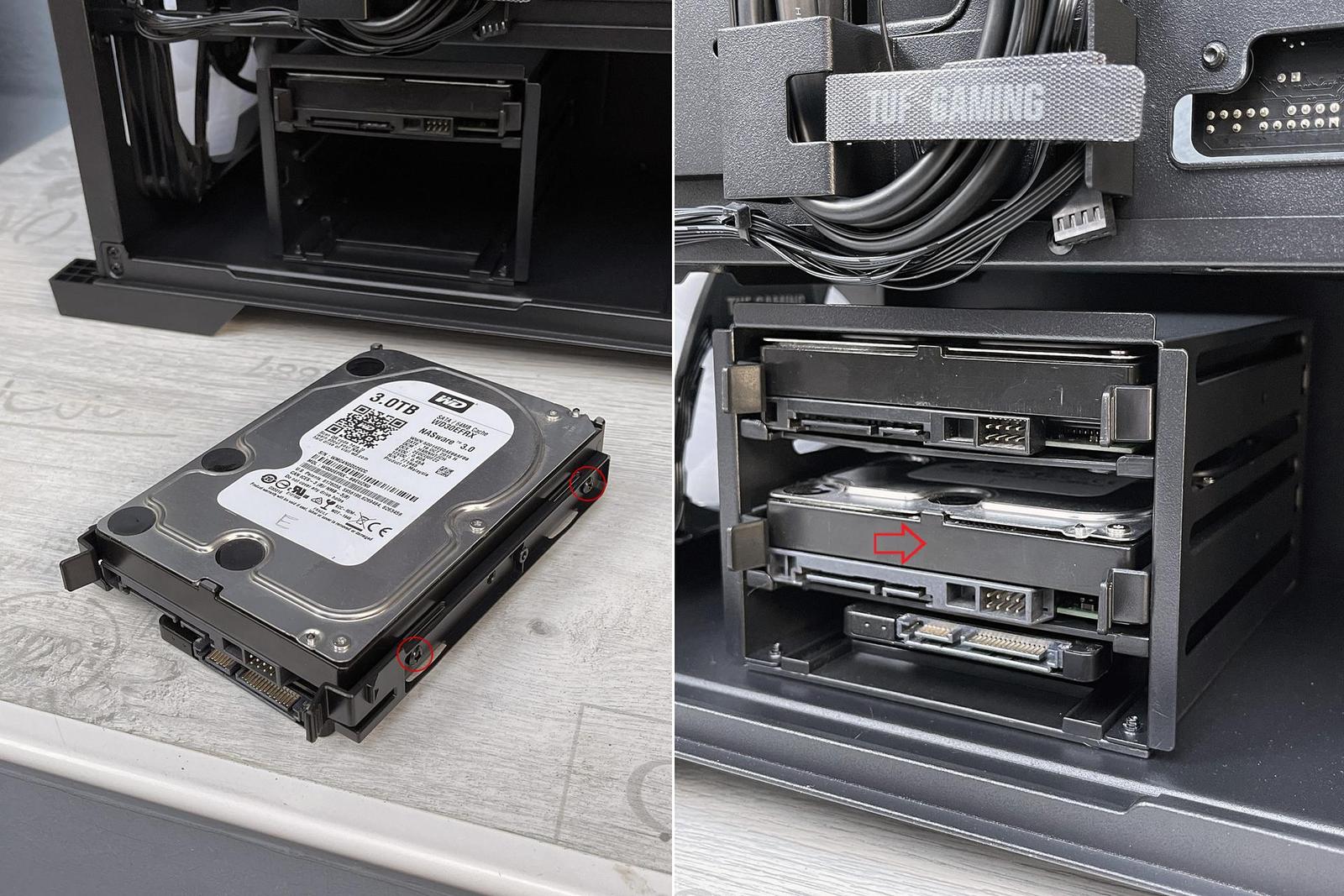

To nám u každého ze šuplíků umožní současné upevnění disků obou velikostí.
K tomuto účelu je uvnitř koše mezi šuplíky k dispozici dostatek volného prostoru.

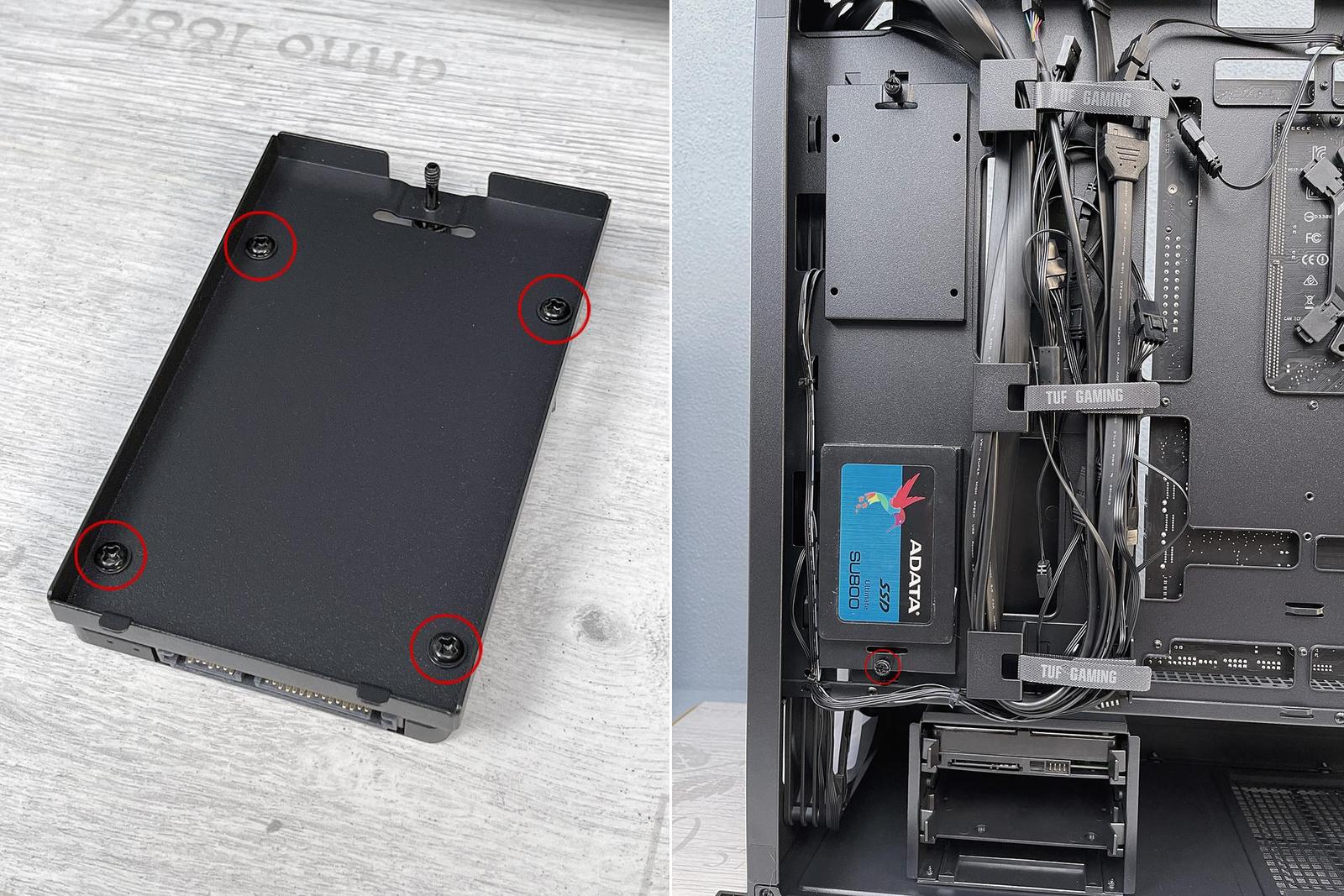

Pro instalaci dalších dvou disků velikosti 2,5“ lze dále využít plechových držáků na přepážce za čelem skříně. Disky se zde opět šroubují přímo na plech, takže se počítá spíše s SSD bez mechanických dílů.
Nyní přichází řada na napájecí zdroj, který má své místo v zadní části tunelu na dně skříně. Prostor délky 262 mm dovoluje použití i těch největších modelů, podle výrobce až do délky 220 mm. Já zde použiji napájecí zdroj délky 190 mm.
Skříň GT302 není vybavena samostatným montážním rámečkem zdroje, takže jej lze osadit pouze zevnitř tunelu. S ohledem na štědré prostorové možnosti v tom nevidím žádný problém. Dokonce jsem zdroj namontoval bez kabelů, které jsem připojil až následně.

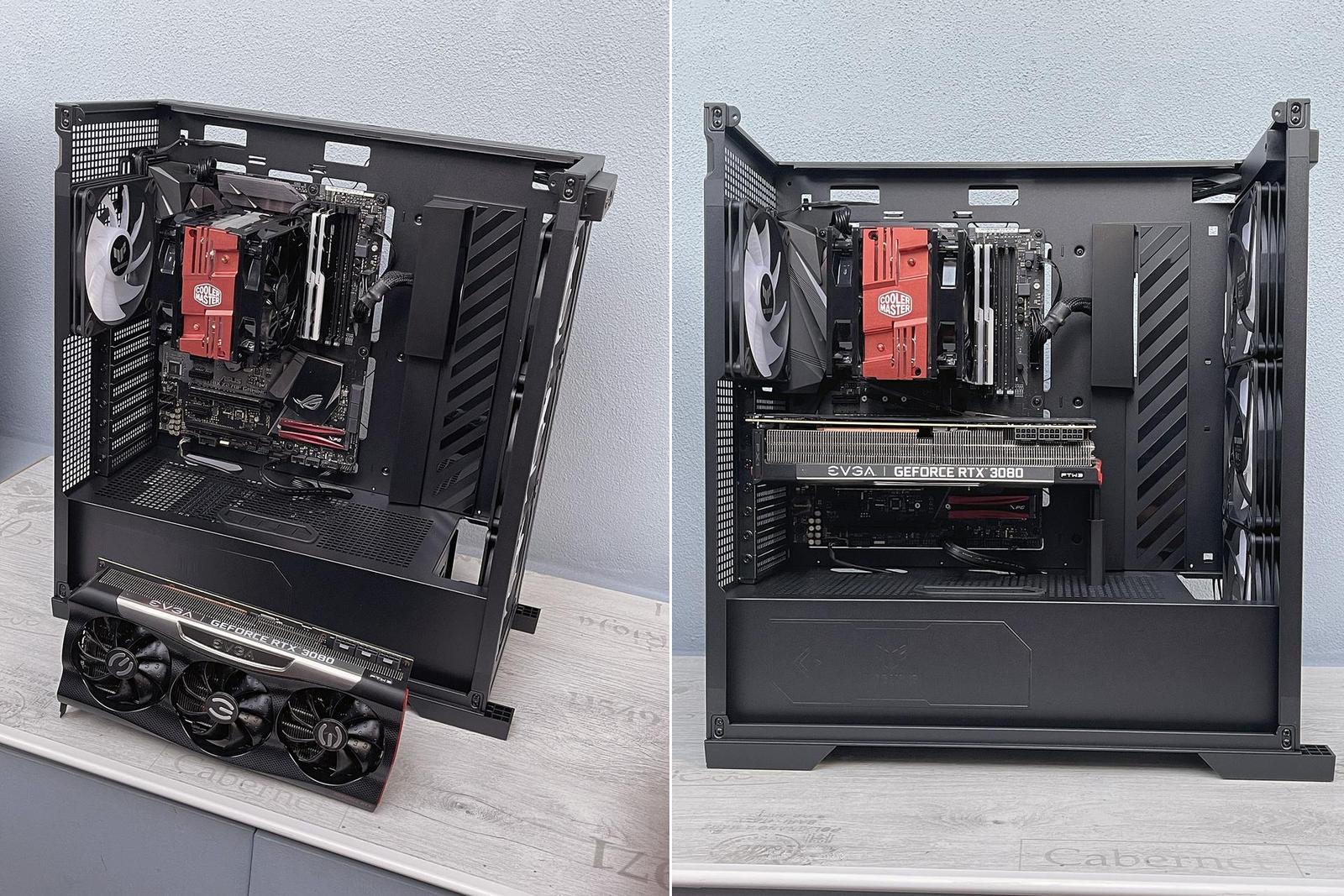

Montáž vzorové sestavy zakončím grafickou kartou, která může mít délku až 407 mm. Kromě klasické horizontální polohy lze využít alternativní polohu vertikální, v níž může tloušťka grafiky dosáhnout až 125 mm.
Vyzkoušel jsem nejprve instalaci grafické karty v horizontální poloze přímo do primárního PCIe ×16 slotu základní desky. Místa je zde habaděj, takže třiceticentimetrová grafika se ve volném prostoru opticky takřka ztrácí.

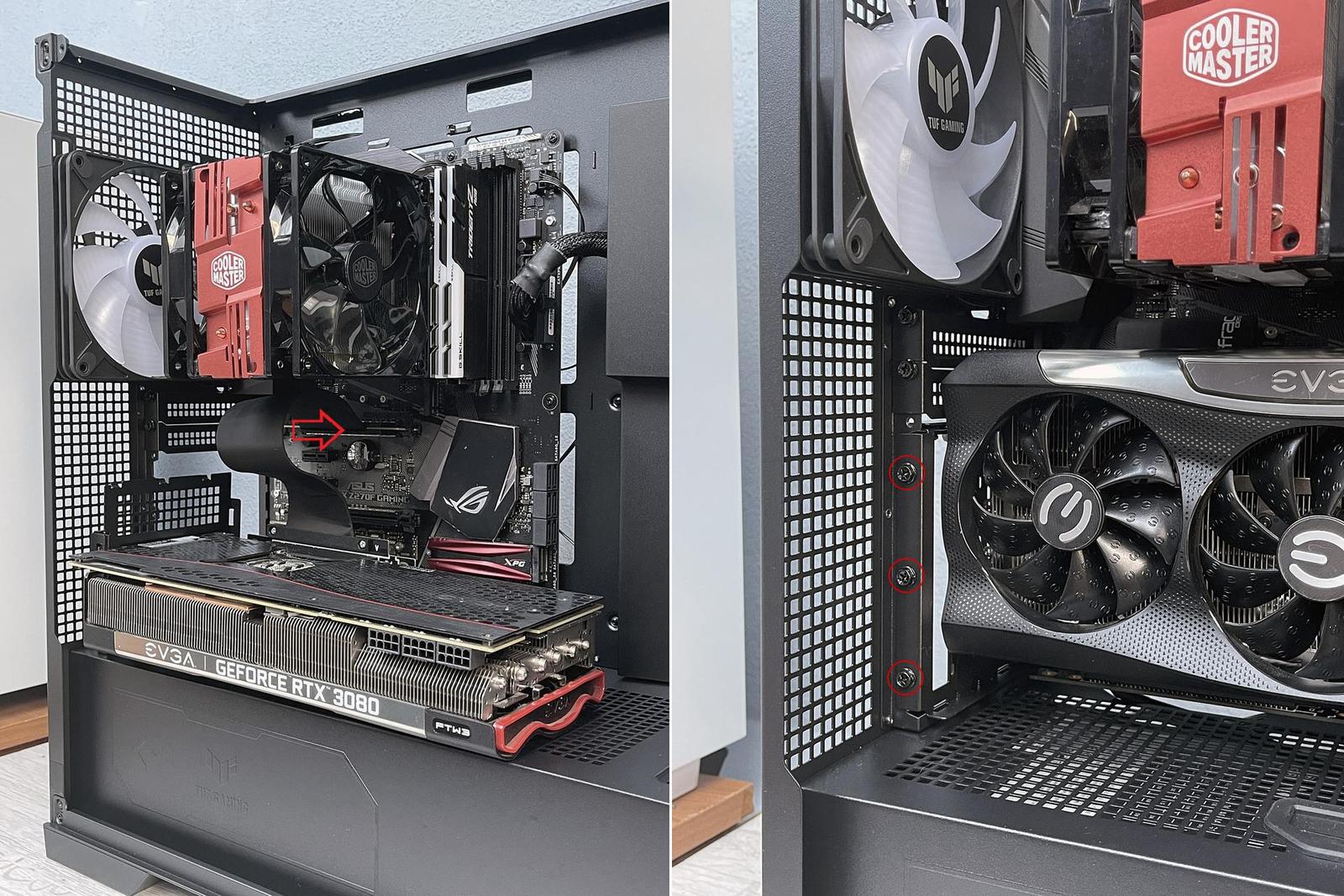

V mém případě by horizontálně umístěná grafická karta mohla mít tloušťku až 5 slotů z celkem sedmi dostupných. Tlustší grafika by již kolidovala s málo poddajným kabelem rozhraní USB 3.0, který je velkým konektorem připojen u spodního okraje základní desky. Většina desek má naštěstí tento konektor mimo spodní okraj.

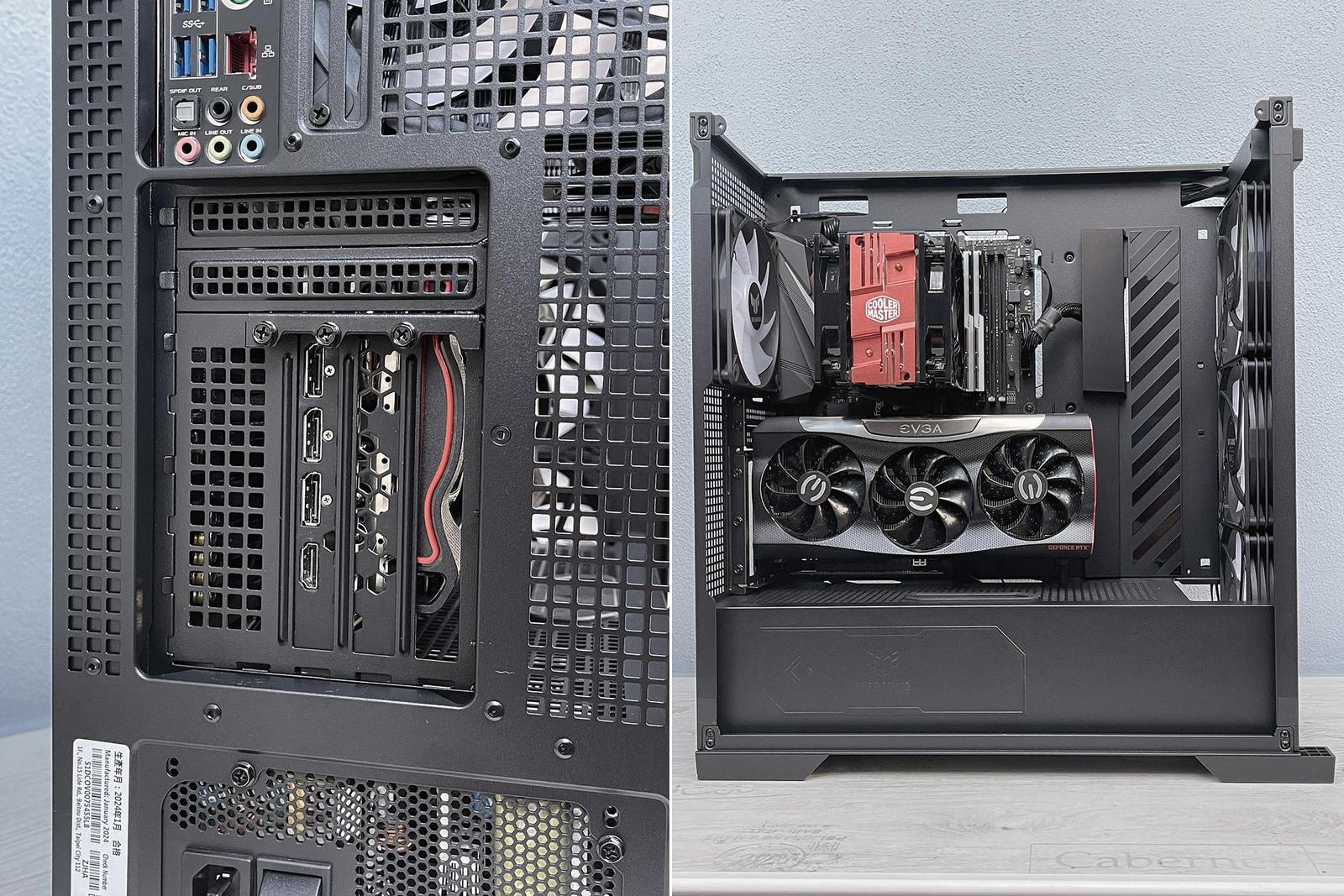

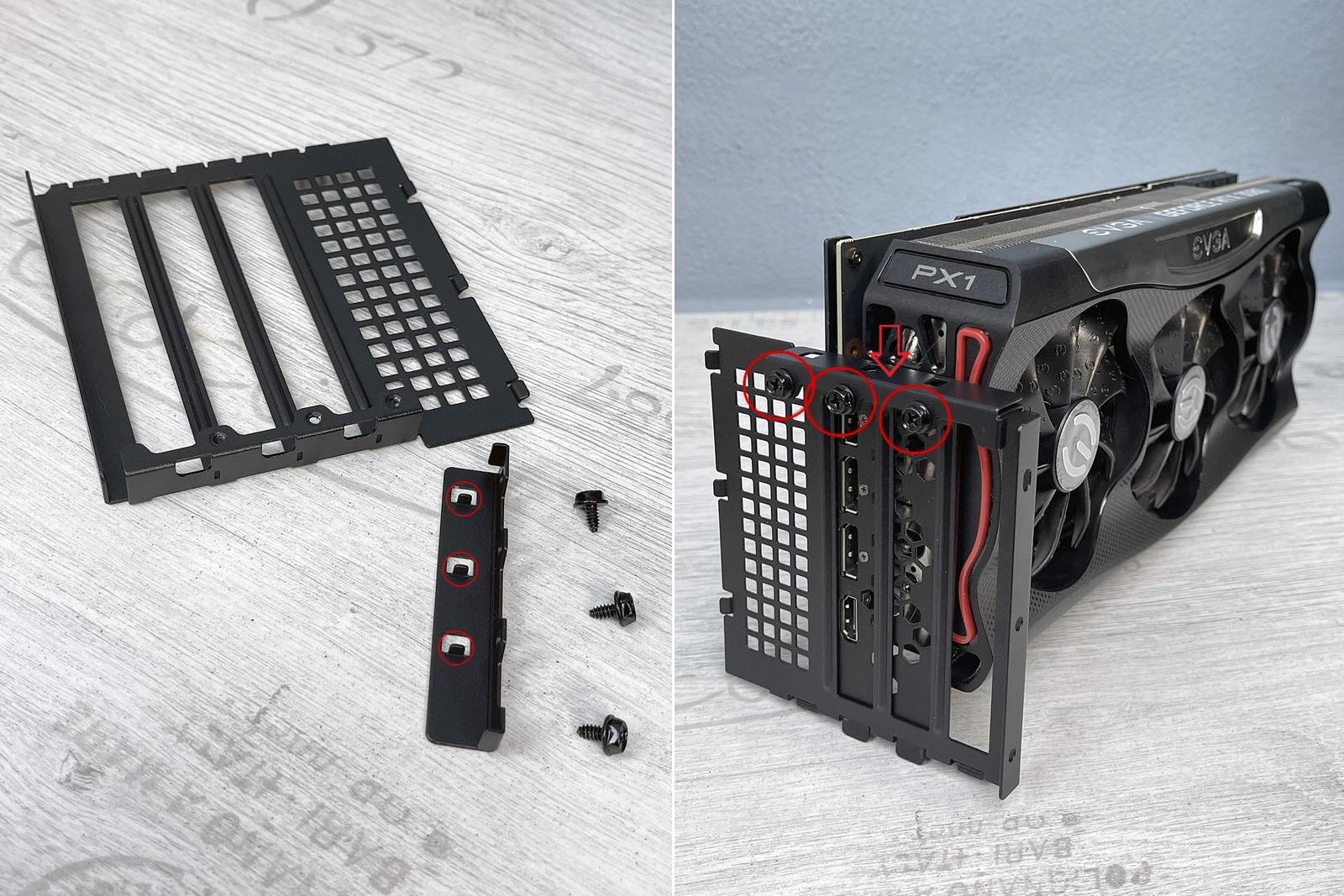

Alternativní plechový panel zadní stěny nám umožňuje instalaci grafické karty i v atraktivní vertikální poloze. Před jeho použitím musíme demontovat šest záslepek PCIe slotů ve směru od stropu tunelu. Ze samotného panelu poté odšroubujeme horní fixační plech.
Tento fixační plech zabírá šířku tří slotů. Pro pevné uchycení grafické karty je opatřen výstupky, které zapadnou do otvorů pro šrouby v jejích záslepkách. Výrobce doporučuje nejprve do skříně osadit alternativní plechový panel a teprve poté k němu upevnit grafiku. Já jsem šel opačnou cestou a panel jsem ke grafické kartě pohodlně přišrouboval ještě mimo skříň.
Prodlužovací PCIe ×16 kabel (riser) není součástí standardní výbavy testované skříně, takže jsem byl nucen sáhnout do vlastních zásob. Grafickou kartu jsem si nejprve položil na strop tunelu a propojil ji riserem se základní deskou. Teprve poté jsem ji pomocí alternativního panelu zasadil do zadní stěny skříně.
Dlouhá a těžká grafická karta, zavěšená pouze v místě záslepek na zadní stěně, se na opačném konci pochopitelně lehce prohýbala, takže jsem ji zde podložil vlastním nenápadným držákem.
