ASUS svou novou skříní TUF Gaming GT302 ARGB reaguje na aktuální trendy požadující zajištění intenzivního chlazení výkonných herních sestav s energeticky náročnými komponenty. K tomuto účelu byla primárně navržena odpovídající konstrukce skříně s velkou plochou průduchů a se speciálními zesílenými ventilátory. Již z výroby je skříň vybavena vším potřebným tak, aby mohla svou úlohu plnit ihned po vybalení z krabice.
Nyní již můžeme konečně přistoupit k samotné montáži vzorové sestavy do skříně ASUS TUF Gaming GT302 ARGB. Tu tradičně zahajuji instalací základní desky klasické velikosti ATX, k čemuž použiji devět šroubů z příslušenství skříně. Všechny nezbytné distanční sloupky pro tuto velikost desky jsou již z výroby na svém místě.
Pozorným čtenářům připomínám, že oba moduly RAM mám nestandardně zapojeny do slotů jen jednoho kanálu paměťového řadiče. Základní deska testovací sestavy se totiž zřejmě častou manipulací poškodila a zapojení modulu do kteréhokoliv slotu druhého kanálu řadiče brání bootování systému.
Měřením potvrzuji, že testovaná skříň umožňuje avizované osazení i větší základní desky formátu E-ATX do délky 280 mm. Od zadní stěny šasi po plastový kryt otvorů pro kabely jsem naměřil délku 288 mm. Zadní okraj klasické ATX desky se v mém případě nachází ve vzdálenosti 193 mm od čelní stěny skříně.
Spodní okraj základní desky se nachází 21 mm nad stropem tunelu. To nám usnadní připojení kabelů k tomuto okraji desky a také zvětší prostor pro rozměrnou grafickou kartu ve výchozí horizontální poloze. Mezi stropem skříně a horním okrajem základní desky jsem pak naměřil vzdálenost 58 mm. Tento prostor plně využijeme pro případný radiátor vodního chlazení s ventilátory.
Strop skříně GT302 lze využít pro instalaci až trojice ventilátorů o velikosti 120/140 mm.

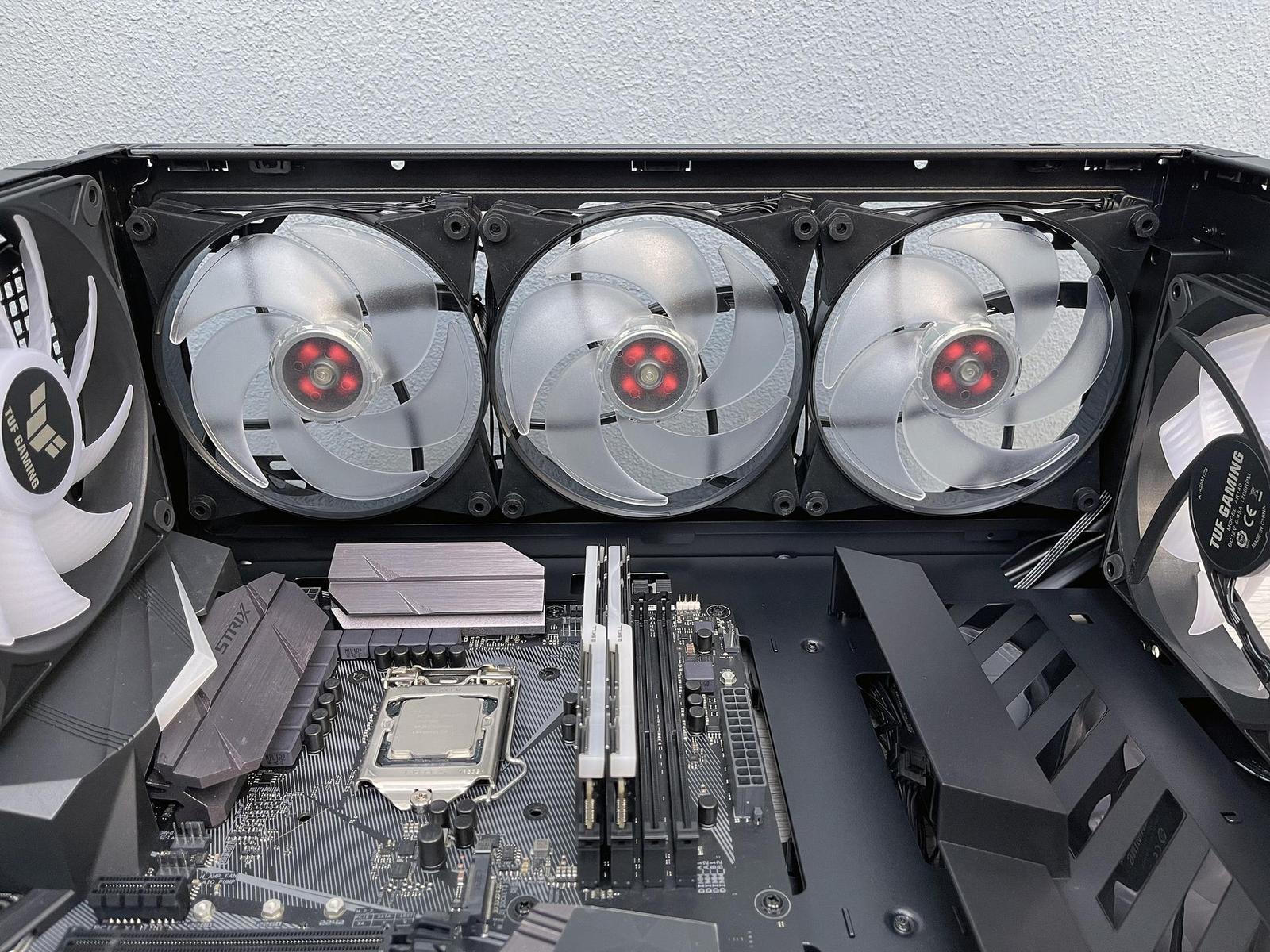

Vzal jsem tedy trojici 140mm ventilátorů a skutečně, všechny tři jsem zcela bez problémů přišrouboval k demontovanému stropnímu držáku a společně upevnil na strop skříně.

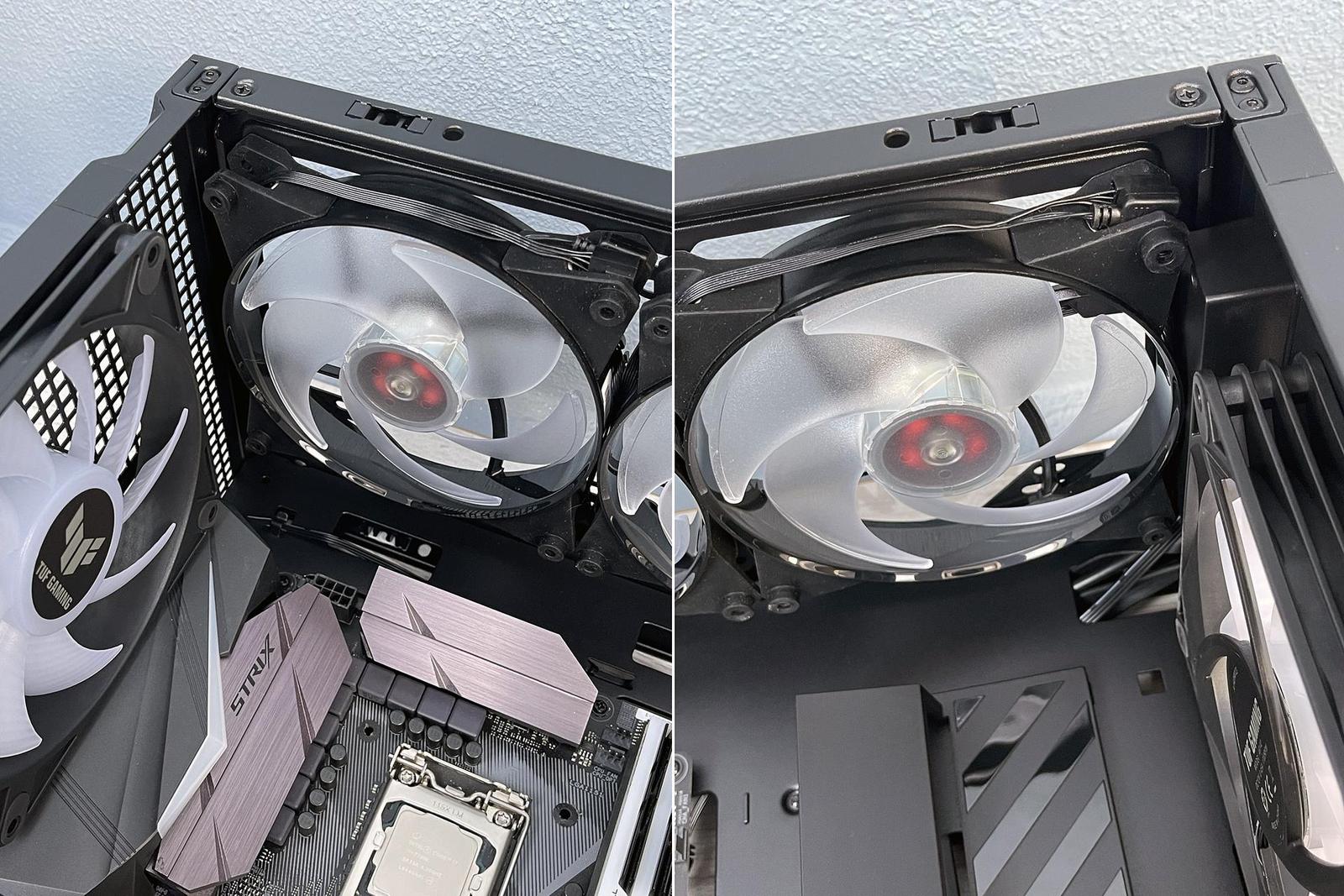

Jak se můžeme přesvědčit, délka skříně byla zřejmě navržena přesně podle délky tří těsně na sebe navazujících 140mm ventilátorů. Ty totiž už nemají žádnou možnost posunu, což samozřejmě ničemu nevadí. Snad jen tomu, že do skříně neosadíme radiátor vodního chlazení velikosti 420 mm.
Výrobce ve svých materiálech deklaruje podporu radiátorů do velikosti 360 mm, v případě širších modelů pak do velikosti 280 mm.

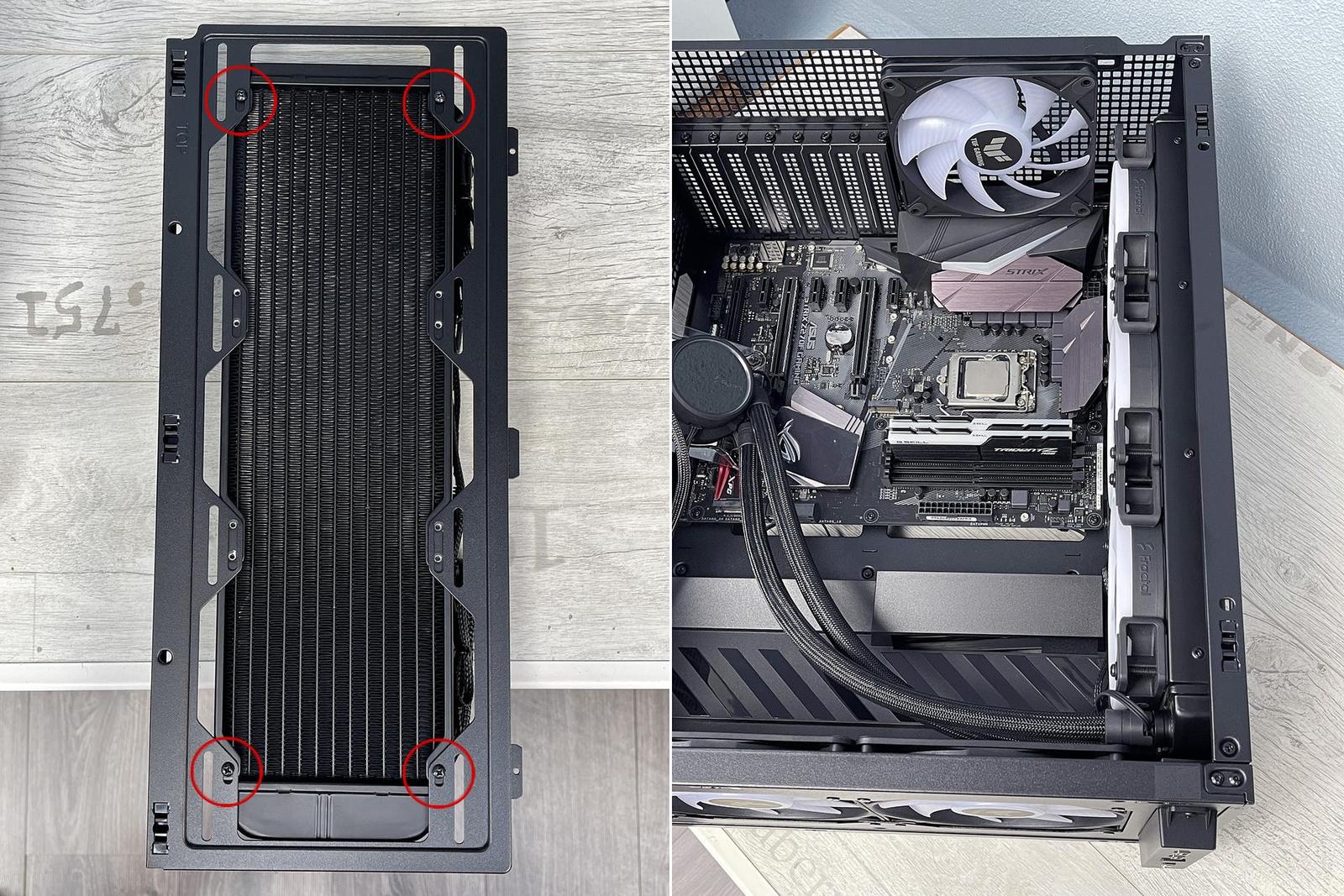

Vyzkoušel jsem dále instalaci radiátoru velikosti 360 mm, který jsem k demontovanému stropnímu rámu na desce stolu přišrouboval jen provizorně. Otvory v rámu dovolují posun radiátoru v podélném směru v rozsahu cca 5 mm. Jeho pozice je tak předem daná a volit můžeme prakticky jen orientaci přívodních hadic.
Podle očekávání proběhla montáž radiátoru zcela hladce. Nikde nic nekoliduje a hadice chladiče nezasahují ani do čelních ventilátorů. V případě potřeby doplnění radiátoru vodního chlazení i na čelní stěnu (maximálně do rozměru 280 mm), by bylo vhodné změnit orientaci hadic k zádi skříně.
Podotýkám, že můj AIO chladič Fractal Design Celsius+ S36 Prisma je nadstandardně dlouhý. Běžné 360mm AIO chladiče budou od čela a zádi skříně o pár milimetrů dále.

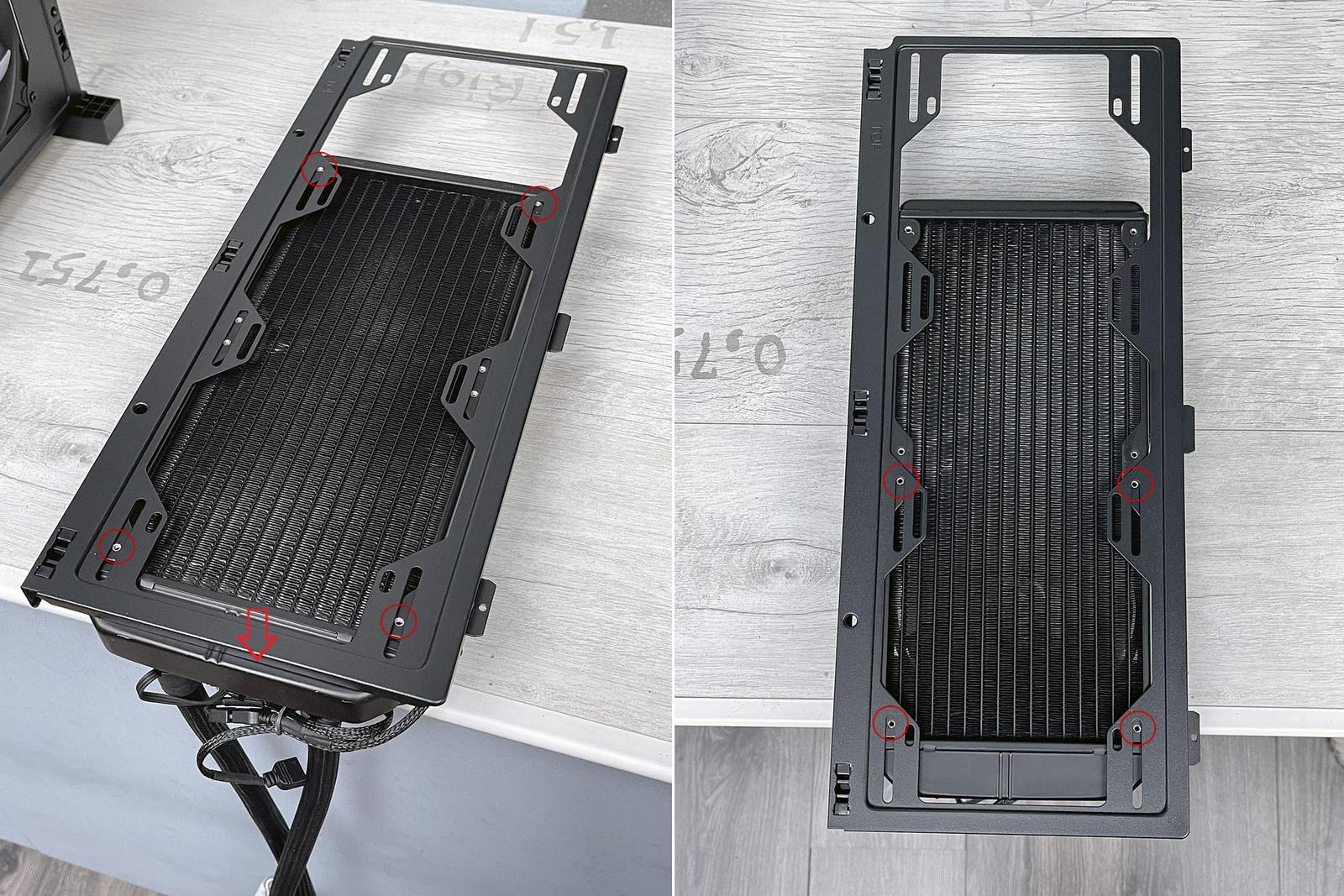

Vyzkoušel jsem pochopitelně i širší model AIO chladiče velikosti 280 mm. Opět mám k dispozici jen nadstandardně dlouhý model Fractal Design Celsius+ S28 Prisma. Jeho délka mně nedovolila upevnění na rám v pozici blíže k čelu skříně, neboť radiátor vyčníval mimo přední okraj rámu. Po posunutí radiátoru mírně dozadu jsem jej sice mohl upevnit, ale pouze čtyřmi šrouby v přední polovině. Otvory se závity ve druhé polovině byly mimo plech držáku.

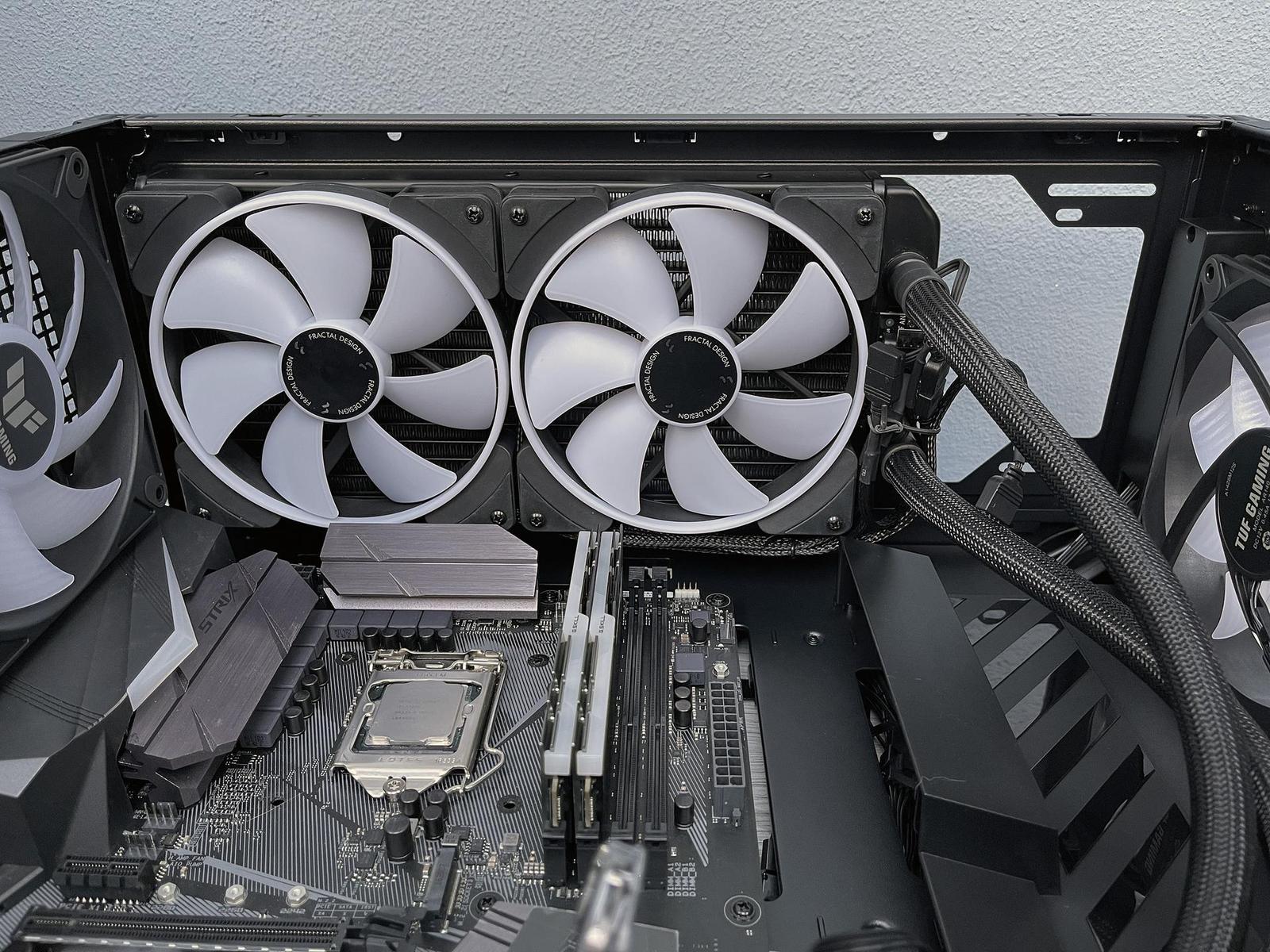

Naštěstí s následným upevněním 280mm radiátoru v poloze blíže k zadní stěně skříně jsem už žádné problémy neměl. Tato poloha je také obecně lepší z hlediska proudění vzduchu uvnitř skříně, kdy ventilátory radiátoru odtahují vzduch i z jejího zadního rohu.
Širší radiátor s ventilátory využívá dostatečnou mezeru mezi stropem skříně a základní deskou, takže s jejími konstrukčními prvky (zejména pasivním chladičem napájecí kaskády) nijak nekoliduje. Samozřejmě s nějakým tlustším radiátorem (s tloušťkou nad 58 mm) už bychom zde narazili.
Ve finále jsem pro chlazení vzorové sestavy vybral vzduchový chladič věžového typu. Skříň GT302 dovoluje použití chladiče jen do výšky 165 mm, takže při výběru vhodného modelu bude nutné na toto omezení pamatovat. Do této výšky se teoreticky vejde i oblíbený model Noctua NH-D15, ale zřejmě jen se středním ventilátorem. Ten čelní by nebylo možné použít kvůli nutnosti jeho vyzdvižení nad RAM moduly.
