Nestává se příliš často, že by si nějaká počítačová skříň odnášela z naší recenze takřka nejvyšší bodové hodnocení. Dnes testovaná skříň střední třídy MSI MPG VELOX 300R AIRFLOW PZ si jej vybojovala svou slušnou kvalitou a prakticky bezchybnou konstrukcí, které bylo těžké cokoliv vytknout. Přestože ve většině parametrů výrazněji nevyniká nad svou konkurenci, k vysokému ohodnocení se dopracovala tím, že bez problémů plní vše, co slibuje ve svých specifikacích a co je obvykle očekáváno od kvalitního produktu střední třídy.
Nyní se již podívejme do interiéru skříně MSI MPG VELOX 300R AIRFLOW PZ. Skleněná bočnice na její levé straně není pojištěna šrouby, takže ji lze směrem do boku snadno vytrhnout z horních zámků a pak ji nadzvednutím vyjmout. Spodní hrana bočnice je jen zasazena pomocí plechových výstupků do výřezů v plastových nohou skříně.
Podél horního okraje je bočnice uchycena dvěma ocelovými kulovými čepy a plastovými zámky v šasi. Na rozdíl od dříve testovaného modelu MSI MPG GUNGNIR 300R AIRFLOW zde již nenacházíme těsnící pásku z pěnové hmoty nalepenou na vnitřních okrajích skla mimo plechové prvky. Úsporným opatřením podlehly zřejmě i čtverečky pěnové pásky, které jsou u modelu GUNGNIR standardně použity na eliminaci přenosu vibrací mezi plechovými díly konstrukce. Potěšeni jsme však rozhodně ze zvětšení tloušťky temperovaného skla na 4 mm.
Testovaná skříň používá klasickou koncepci s tunelem napájecího zdroje na dně a s volným prostorem nad ním. Na první pohled zaujme množství průduchů na všech stěnách. Z výroby je připravena k osazení základní desky formátu ATX.
Plechový tunel je z větší části snadno demontovatelný a umožní nám tak pohodlný přístup ke konektorům nainstalovaného napájecího zdroje. Prostupy pro kabely se nachází v pevně zakomponované okrajové části tunelu a zřejmě z úsporných důvodů se musí obejít bez gumových průchodek. Na stropním průduchu tunelu jsou připraveny dvě montážní pozice pro ventilátory velikosti 120 mm.
Z důvodu zajištění plné využitelnosti ventilačního otvoru v pravé bočnici začíná tunel až ve vzdálenosti 158 mm od čelní stěny šasi. Do takto uvolněného prostoru na dno skříně výrobce umístil univerzální plechový držák, který lze využít například pro upevnění disku, nebo čerpadla a expanzní nádoby vodního chlazení.
Demontovatelná část tunelu je k šasi pojištěna dvojicí šroubů s velkou hlavou. Po jejich odstranění lze tuto část tunelu povytáhnout směrem k čelu skříně a následně vyjmout. S povytažením nám pomůže gumové madlo se znakem výrobce, nalepené v předním rohu tunelu.

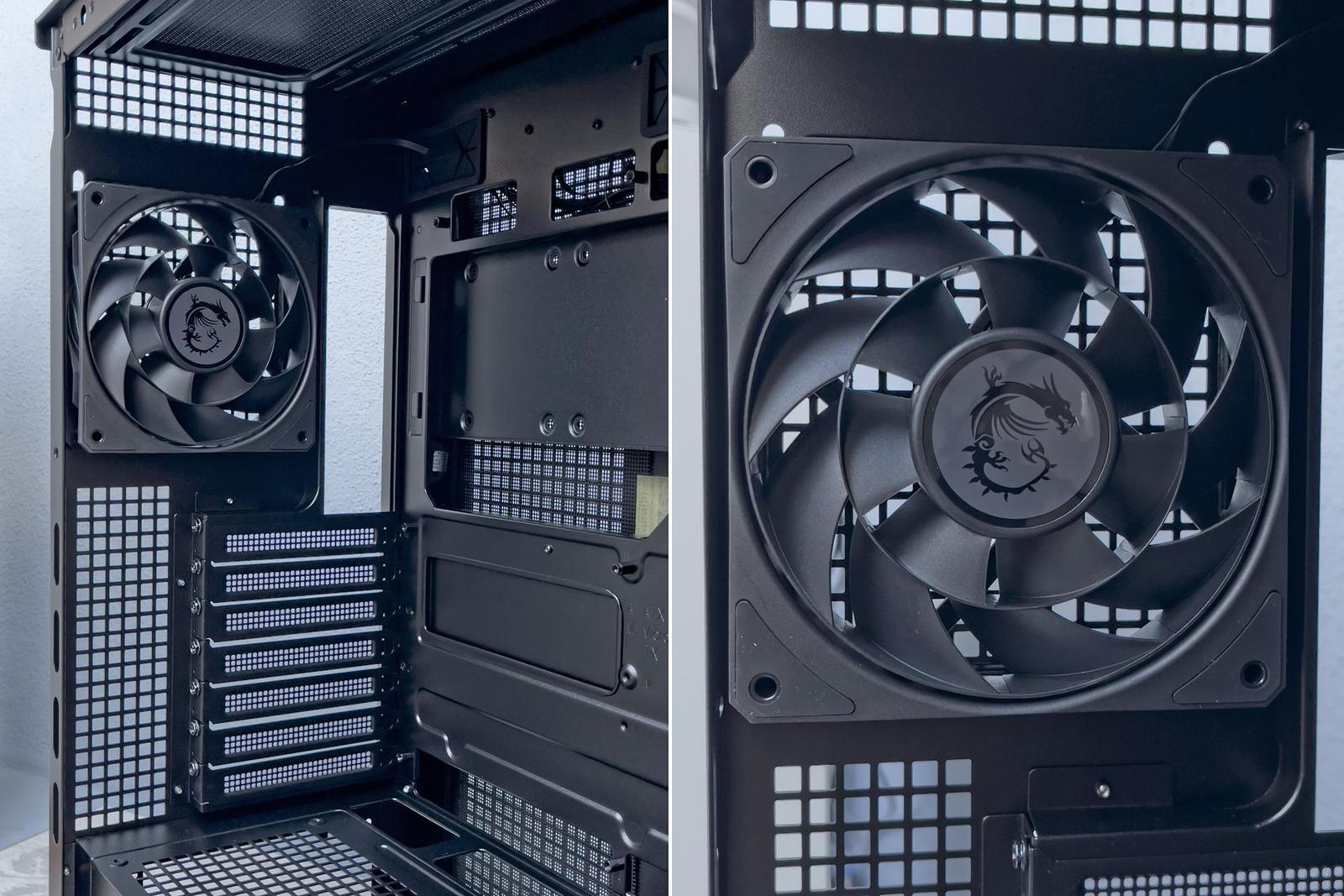

Prakticky celá plocha zadní stěny je opatřena děrovanými průduchy. Ve výškově regulovatelné pozici se z výroby nachází 120mm PWM ventilátor DF1202812RFMN s dvouvrstvými lopatkami, který není vybaven LED osvětlením. Rotor ventilátoru je výliskem z jednoho kusu plastu. Jeho lopatky jsou spojeny dvěma obvodovými prstenci, přičemž ve vnitřní vrstvě napočítáme sedm lopatek, ve vnější pak devět tvarově odlišných lopatek. Ventilátor je v rozích doplněn gumovými segmenty pro eliminaci přenosu případných vibrací do konstrukce šasi.

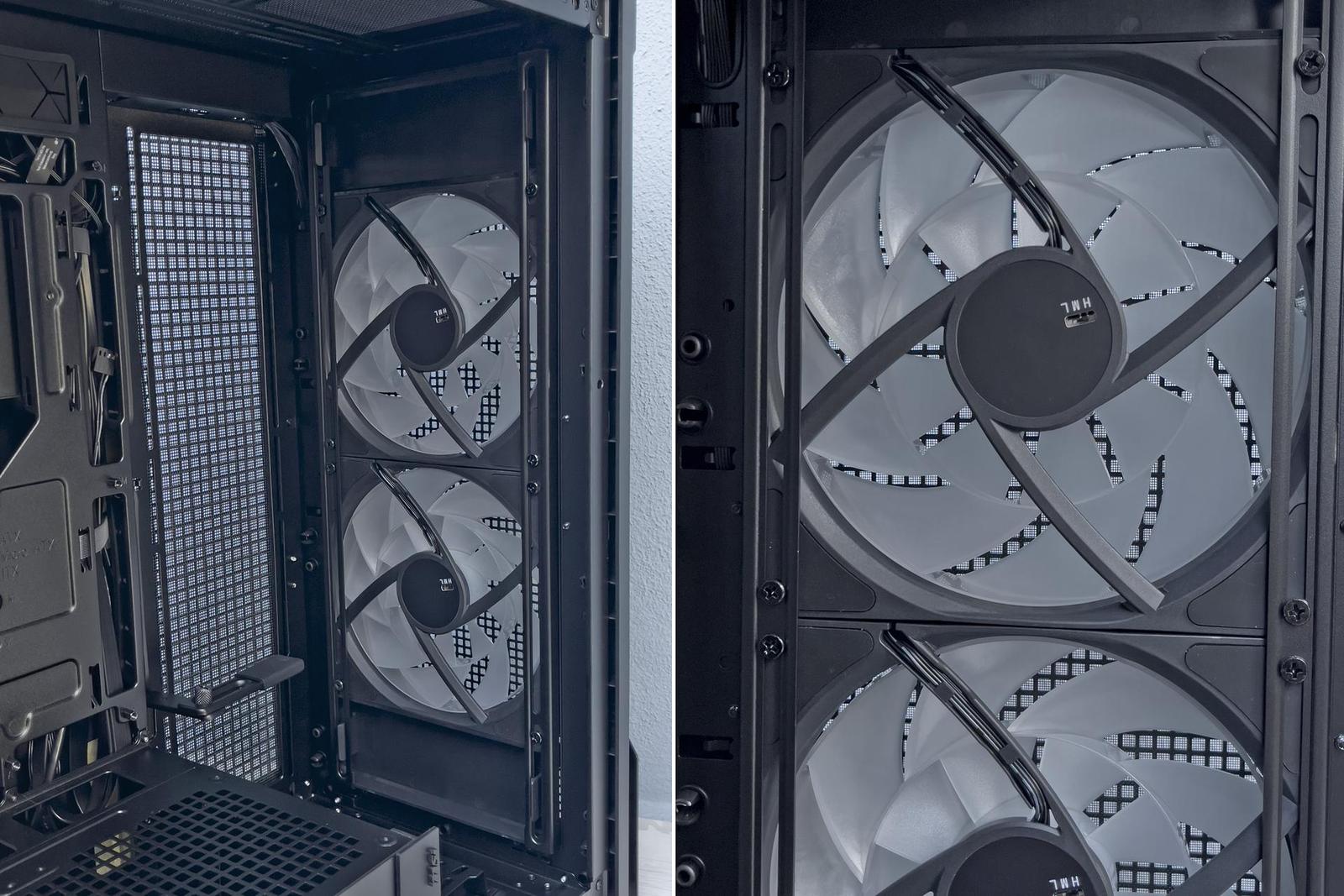

Dominantou čelní stěny skříně jsou dva mohutné 160mm ARGB PWM ventilátory, v tomto případě opět s dvouvrstvými lopatkami. Ventilátory jsou přišroubovány k demontovatelným plechovým lištám, které po přemístění do alternativních pozic umožní případné upevnění až trojice 120/140mm ventilátorů.

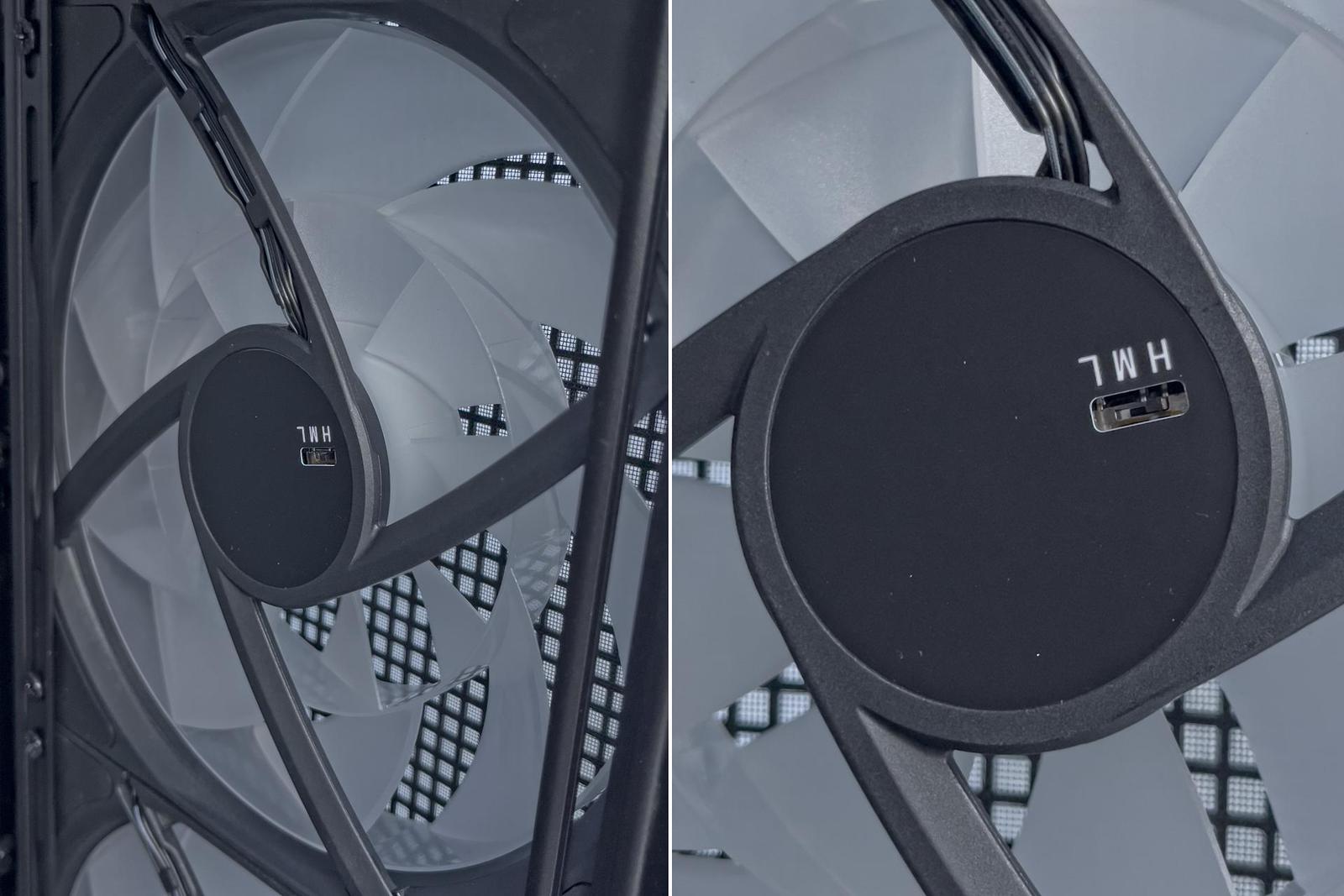

Na zadní straně ventilátorů jsem překvapivě nenašel žádné jejich identifikační označení. Jedná se však bezpochyby o model MSI MPG D160 ARGB. Našel jsem zde však zajímavý přepínač (EZ FAN SPEED CONTROL), jehož polohy H, M a L napovídají, že půjde o přepínač provozního rozsahu otáček ventilátoru. Podle údajů na stránkách výrobce by ventilátor v režimu H měl mít provozní rozsah 0–1600 RPM, v režimu M pak 0–1300 RPM, a nakonec v režimu L rozsah 0–1000 RPM, vše v toleranci +- 200 RPM. Při maximálních otáčkách by měl dostáhnout průtoku vzduchu 105,2 CFM, tlaku 2,59 mm vodního sloupce a jeho hlučnost by neměla přesáhnout 30,7 dBA.

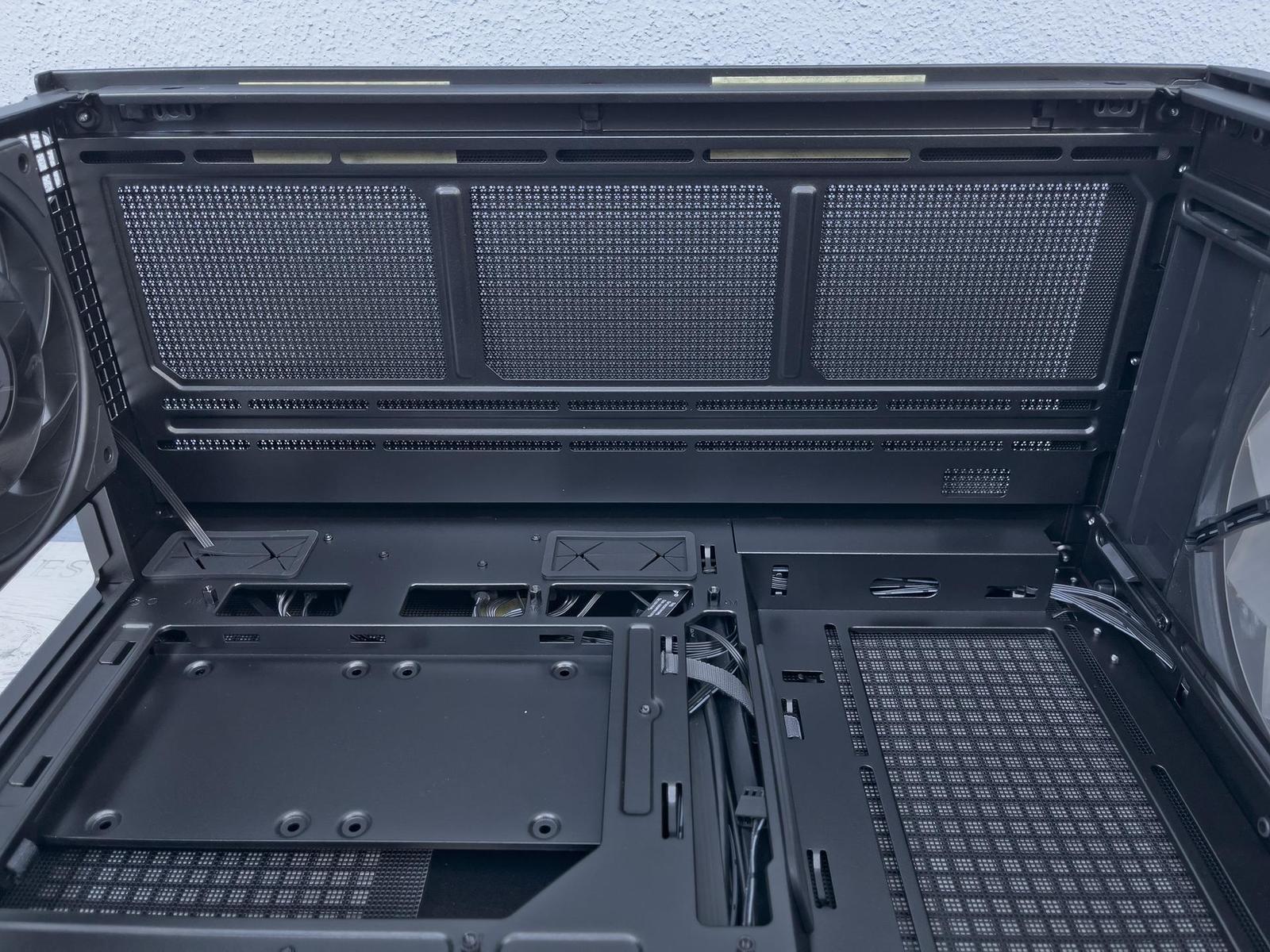

Strop skříně je v celé délce jedním velkým ventilačním průduchem, který je ve svých třetinách vyztužen plechovými příčkami. Podélné kotevní drážky slouží pro upevnění až trojice 120/140mm ventilátorů, případně radiátoru do velikosti 360 mm.
Přepážka pod základní deskou (tray) je z výroby opatřena distančními sloupky pro základní desku velikosti ATX. Všechny pozice distančních sloupků jsou označeny vyraženými písmeny, nechybí ani přehledná legenda. Otvory bez gumových průchodek po obvodu jsou vyhrazeny pro průchod konektorů speciálních základních desek MSI PROJECT ZERO, případně obdobných desek jiných výrobců, které mají přípojné konektory na své zadní straně.
Klasické základní desky využijí pro přípojné kabely výše umístěné otvory s gumovými průchodkami a stejně vybavené otvory ve výškovém přechodu přední hrany přepážky do boční ventilační pozice.
Užitečným prvkem základní výbavy testované skříně je polohovatelný podpěrný držák grafické karty. Grafiku lze instalovat jen ve výchozí horizontální poloze přímo do PCIe slotu základní desky. Alternativní vertikální držák grafiky se ve výbavě tohoto modelu nenachází.
