Třikrát 140 mm – srovnání ventilátorů tří různých výrobců

daniel-wojtech
Daniel Wojtěch
26. 4. 2011 01:00 16 Sdílej:

Seznam kapitol

1. Co používáme na měření? 2. Aimaxx eNVIcooler 14 3. Enermax T.B.Silence UCTB14 4. Scythe Slip Stream SM1425SL12SL
5. Měření průtoku a vyprodukovaného tlaku 6. Měření hluku a spotřeby 7. Závěr, doporučení a cena

Dnes se podíváme na zoubek trojici 140mm ventilátorů. Dva jsme vybrali od známých výrobců Scythe a Enermax, třetí je od mladé společnosti Aimaxx. Podívali jsme se na jejich výkon, spotřebu a samozřejmě hluk. Právě ten byl ale kamenem úrazu u jednoho z modelů. S příhlédnutím k ceně pak už byl vítěz jasný. Tak jdeme testovat!

Reklama
Reklama

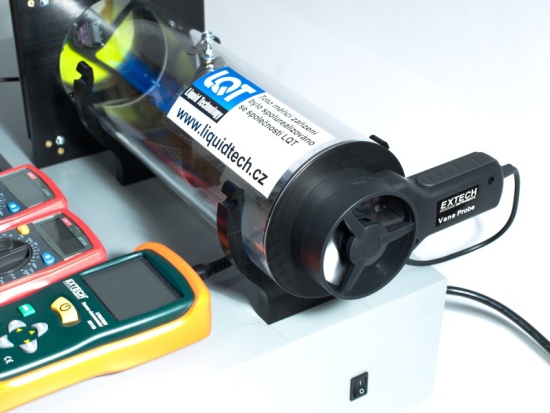

Náš testovací tunel byl spolurealizován se společností Liquid Technology a je kompatibilní s ventilátory o velikostech 80, 92, 120 a 140 mm, což určitě vyhoví všem ventilátorům, které na dnešním trhu jsou a které se do běžných počítačových sestav dají osadit. V recenzích se zaměříme na měření průtoku vzduchu, měření vyprodukovaného tlaku při maximálních otáčkách a hluku. Krom toho si změříme i jejich spotřebu.

K měření nám firma Conrad zapůjčila měřící přístroje, mezi nimiž lze nalézt kvalitní anemometr Extech Instruments s modelovým číslem AN100. Tento přístroj slouží k měření rychlosti průtoku vzduchu, jeho druhou funkcí je měření teploty. Díky kuličkovým ložiskům a průměru vrtule 72 mm je velice citlivý (výrobcem udávaný rozsah 0,4 až 30 m/s), a tak dokáže zaznamenat průtok i při těch nejnižších otáčkách ventilátoru. Dokáže měřit v několika jednotkách: m/s, km/h, uzly, míle/h, ft/min, CMM a CFM. My budeme měřit v CFM (Cubic feet per minute), což je jednotka nejvíce používaná mezi výrobci ventilátorů.

Druhým přístrojem je manometr Greisinger GDH 200-07, který je speciálně určen pro měření velmi malého tlaku, konkrétně 20,0 až 199,9 mbar s přesností až 0,2 %. Díky ventilu lze tunel uzavřít a následně měřit tlak. Výsledné hodnoty nám napovídají, jak si ventilátor povede třeba při sání vzduchu přes prachový filtr.

Spotřeba se měří přes dva multimetry UNIT-T UT33C, z nichž odečítáme napětí a proud, následně vypočítáme spotřebu přes jednoduchý vzorec.

Posledním přístrojem je hlukoměr od firmy VOLTCRAFT s označením SL-100, který disponuje rozsahem 30 až 130 dB a přesností ±2 dB. Jeho další výhodou je schopnost měřit v dBA i dBC. Regulace otáček probíhá přes kvalitní regulátor Zalman ZM-MFC2 a hluk se měří v odhlučněném boxu.
