Před časem jsme vám přinesli návod na stavbu malé herní sestavy Mini-ITX. Dnes na něj nepřímo navážeme, do rukou se nám dostal Shuttle SH87R6. Jde o základ miniaturního počítače, který osadíte procesorem rodiny Haswell, pamětí, grafickou kartou a pevným diskem. Například Core i7-4770K a GeForce GTX 760.
Tentokrát se nám do redakce dostal Shuttle střední třídy s označením SH87R6. První S v názvu znamená Shuttle XPC (velikost skříně Cube), H87 značí použitou čipovou sadu Intel H87 a R6 je model skříně. Barebone SH87R6 je tedy jinými slovy osazen základní deskou s paticí LGA1150 a je připraven pro nejnovější procesory na trhu architektury Haswell.

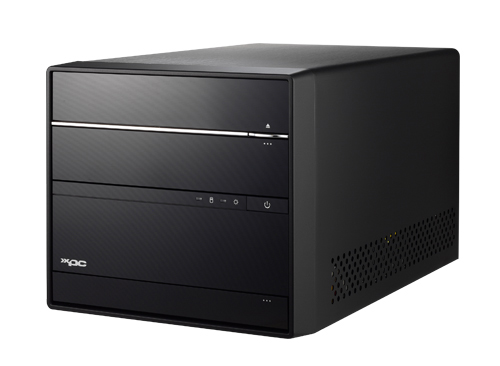

Nejprve se však na barebone zaměřím z vnější strany. Vzhledem k možnostem osazení hardwaru jsou rozměry počítače velmi malé. Na délku má celá skříň 33, na šířku 21 a na výšku 19 cm. Pro srovnání běžná skříň kategorie midi tower má rozměry okolo 45 × 45 × 20 cm.
Design, použité materiály a dílenské zpracování skříně přesně odpovídá standardu Shuttle. Celá skříň je vyrobena v černé barvě s decentním designem, který je ale současně moderní a líbivý. Je to nicméně můj subjektivní názor, design nelze hodnotit objektivně. Objektivně špičkové jsou však použité materiály a jejich přesné dílenské zpracování. Téměř celá skříň je vyrobena z kvalitního kartáčovaného hliníku. Výjimkou je jen tmavý rámeček okolo čela počítače z hořčíku a krytky na čele skříně. Ty jsou vyrobené z plastu s hrubou povrchovou úpravou. Na čele skříně je dále umístěno startovací tlačítko a dvě LED diody (systémová a disková). Ty svítí decentně a neruší ani při nočním hraní her.
Ačkoliv je Shuttle SH87R6 poměrně malý, pro drtivou většinu uživatelů bude nabízet dostatečné možnosti rozšíření. Po odklopení spodního panelu na čele počítače se objeví řada čtyř USB portů, z čehož jsou dva verze USB 3.0, a konektory k připojení sluchátek a mikrofonu. Škoda, že zde chybí čtečka paměťových karet. Tu je teoreticky možné osadit do jednoho z 3,5" slotů, který je též výklopný. Tím však zbude místo jen pro jeden pevný disk. Osobně proto v případě potřeby doporučuji koupi externí čtečky do USB portu, kterých počítač nabízí celkem dvanáct. Nahoře na čele počítače najdete ještě 5,25" místo pro optickou mechaniku.
Na zadní straně počítače jsou výstupy ventilátorů zdroje a chladiče procesoru, záslepky na dvě rozšiřující karty a zadní panel základní desky. Ten je osazen především USB porty, kterých je na panelu celkem šest, z čehož jsou dva verze USB 3.0. Dále zde najdete eSATA konektor, výstup RJ45 gigabitového ethernetu, pět audio konektorů a výstupy na monitor DVI a HDMI pro případ, že budete chtít používat grafickou kartu integrovanou v procesoru.
Ačkoliv patří Shuttle mezi prémiové výrobce, dostanete k příslušenství jen základní příslušenství. Najdete v něm dvojici datových SATA kabelů, tištěný manuál, DVD s ovladači, teplovodivou pastu, několik šroubků a krytku pro patici LGA1150.
