Test Asus TUF Gaming GeForce RTX 4080 Super 16GB OC Edition: opět na špici | Kapitola 2
Seznam kapitol
Karty z modelové řady TUF od Asusu patří k těm levnějším. I tak mají výbavu a provozní vlastnosti, které jim může závidět leckterý prémiový model konkurence, a platí to i pro GeForce RTX 4080 Super.
Konstrukce karty, konektory
Karta je osazená chladičem s výškou 3,65 slotu. V krytu je trojice velkých firemních ventilátorů Axial-tech, které shora ofukují velký pasiv s příčným žebrováním a heatpipe. Kryt chladiče kovový odlitek, nejde o kombinaci plastového krytu překrytého plechem jako u levnějších modelů z řady TUF.
![Test Asus TUF Gaming GeForce RTX 4080 Super 16GB OC Edition: opět na špici](https://storage.googleapis.com/pctuning-cz/media/images/oykg40uaijr8hzx65cb9aaaa0188931364363.jpg)
![Test Asus TUF Gaming GeForce RTX 4080 Super 16GB OC Edition: opět na špici](https://storage.googleapis.com/pctuning-cz/media/images/4ym5swptnn0x1t665cb9b3fb8a8c698770228.jpg)
![Test Asus TUF Gaming GeForce RTX 4080 Super 16GB OC Edition: opět na špici](https://storage.googleapis.com/pctuning-cz/media/images/w25s6hhxi8tl8tm65cb9b4597e40710913101.jpg)
![Test Asus TUF Gaming GeForce RTX 4080 Super 16GB OC Edition: opět na špici](https://storage.googleapis.com/pctuning-cz/media/images/jxwbz0juxmpxmjc65cb9b007b7ee490366200.jpg)
Zadní stranu plošného spoje chrání kovový backplate. Vzadu má výraznou perforaci, volně průchozí je celá část pasivu za třetím ventilátorem.
![Test Asus TUF Gaming GeForce RTX 4080 Super 16GB OC Edition: opět na špici](https://storage.googleapis.com/pctuning-cz/media/images/qhskapytye6tifp65cb9b4c9752a031672674.jpg)
![Test Asus TUF Gaming GeForce RTX 4080 Super 16GB OC Edition: opět na špici](https://storage.googleapis.com/pctuning-cz/media/images/1f20xccf1gqvpa865cb9b52c9d94480162134.jpg)
Prostřední ventilátor má opačnou orientaci otáčení než krajní. V místě, kde se míjejí lopatky sousedních ventilátorů, se oboje pohybují ve stejném směru a výsledkem je vyrovnanější běh ventilátorů a kultivovanější zvukový projev, než když se lopatky pohybují proti sobě. Shora je hezky vidět, že je díky krátkému plošnému spoji velká část chladiče volně průchozí.
![Test Asus TUF Gaming GeForce RTX 4080 Super 16GB OC Edition: opět na špici](https://storage.googleapis.com/pctuning-cz/media/images/wrkkzj6u8z3sh9s65cb9b58b11cf490235645.jpg)
![Test Asus TUF Gaming GeForce RTX 4080 Super 16GB OC Edition: opět na špici](https://storage.googleapis.com/pctuning-cz/media/images/ab5n13wa3x8u6cf65cb9ac4a0401727693883.jpg)

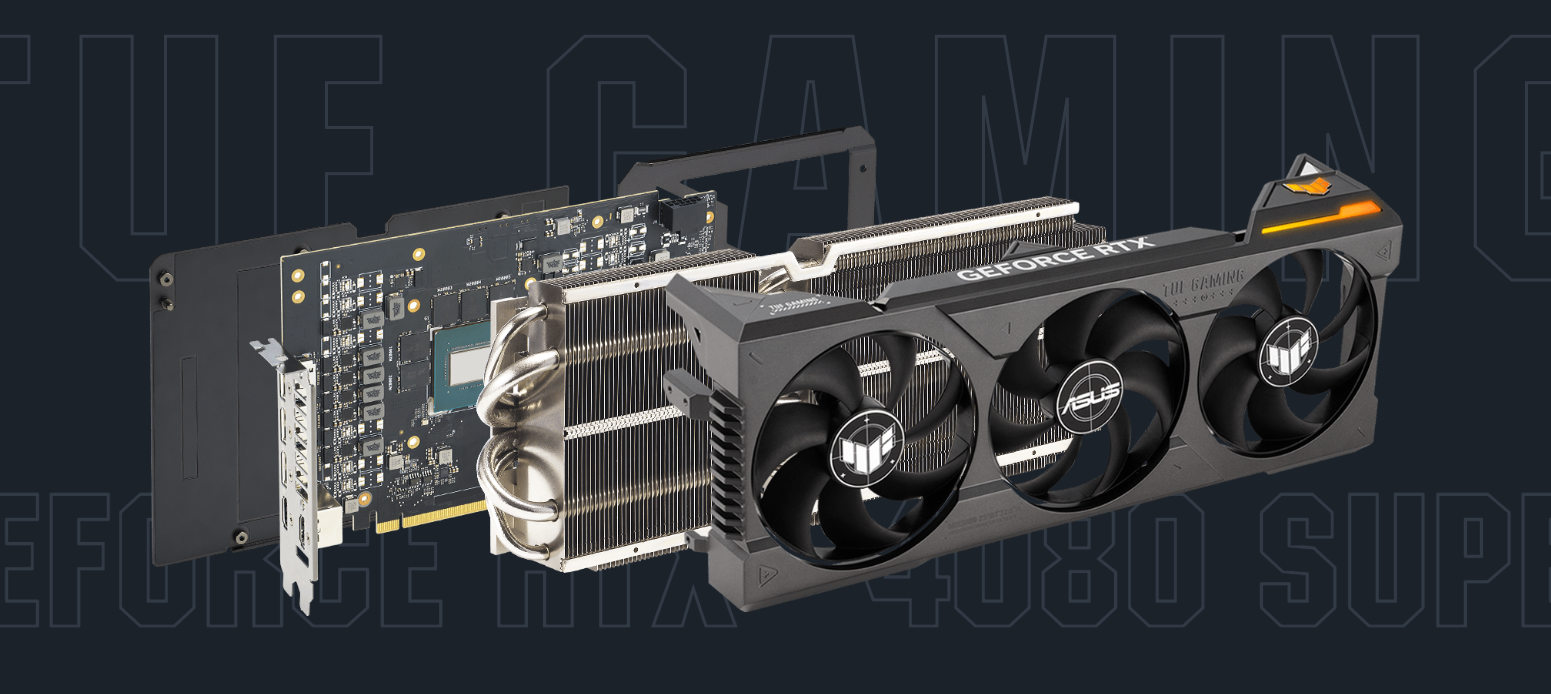

Na rozloženém obrázku je jasněji vidět konstrukce karty. Je složená ze čtyř „vrstev“. Občas bývá u dražších modelů k vidění ještě pátá vrstva tvořená rámem pro zpevnění mezi pasivem a plošným spojem. Tady jeho roli plní masivní kovový kryt chladiče a krycí plech na zadní straně plošného spoje.
Pod zadním krytem jsou i teplovodivé podložky, které pomáhají odvádět teplo z plošného spoje do backplate v místě pamětí a napájecí kaskády, lépe to můžete vidět v rozborce na TechPowerUp.
![Test Asus TUF Gaming GeForce RTX 4080 Super 16GB OC Edition: opět na špici](https://storage.googleapis.com/pctuning-cz/media/images/1r9a9gwz1xo1b8x65cb9b62429a7315400806.jpg)
![Test Asus TUF Gaming GeForce RTX 4080 Super 16GB OC Edition: opět na špici](https://storage.googleapis.com/pctuning-cz/media/images/kh4cnr9grti8hg365cb9adb7c980128068065.jpg)
![Test Asus TUF Gaming GeForce RTX 4080 Super 16GB OC Edition: opět na špici](https://storage.googleapis.com/pctuning-cz/media/images/zjh7miufc3khpfh65cb9b689863a369985023.jpg)
![Test Asus TUF Gaming GeForce RTX 4080 Super 16GB OC Edition: opět na špici](https://storage.googleapis.com/pctuning-cz/media/images/qzce8koxy0byonb65cb9b6f32e40778407232.jpg)
Karta má délku téměř 35 cm. Do šířky záslepku přesahuje téměř po celé délce o 4 cm, v zadní části je ale podsvícená boule s logem, kde má šířku necelého 4,5 cm. Napájecí konektor je jen mírně zapuštěný dovnitř chladiče, takže při použití redukce budete pod bočnicí potřebovat opravdu hodně místa.
![Test Asus TUF Gaming GeForce RTX 4080 Super 16GB OC Edition: opět na špici](https://storage.googleapis.com/pctuning-cz/media/images/o7o4g401xbri7v565cb9b729b2a3996041090.jpg)
![Test Asus TUF Gaming GeForce RTX 4080 Super 16GB OC Edition: opět na špici](https://storage.googleapis.com/pctuning-cz/media/images/gqrrw3s5qqjoou365cb9b7748cde162942408.jpg)
Přepínač BIOSů je v přední části karty vedle napájecích konektorů.
![Test Asus TUF Gaming GeForce RTX 4080 Super 16GB OC Edition: opět na špici](https://storage.googleapis.com/pctuning-cz/media/images/ac5y0kb4g43atc465cb9b7b32e42191484604.jpg)
Pozornost upoutá pětice výstupů. Kromě standardní kombinace tří DisplayPortů 1.4a a HDMI 2.1a je tu navíc i druhý konektor HDMI 2.1a. Dva konektory HDMI bez toho, abyste museli obětovat DisplayPort, jsou rozhodně fajn, počítejte ale s tím, že aktivní mohou být najednou pouze čtyři z výstupů.
![Test Asus TUF Gaming GeForce RTX 4080 Super 16GB OC Edition: opět na špici](https://storage.googleapis.com/pctuning-cz/media/images/41a8hslwkd1hr3q65cb9aed94965848070237.jpg)
Pro přídavné napájení slouží nová revize šestnáctipinového napájecího konektoru se zkrácenými signálními piny. Nad ním je diagnostická LED pro signalizaci problémů s napájením.
![Test Asus TUF Gaming GeForce RTX 4080 Super 16GB OC Edition: opět na špici](https://storage.googleapis.com/pctuning-cz/media/images/0szt3dfo6qonfue65cb9b0802495531161181.jpg)
To je ke konstrukci karty vše, dále se budeme věnovat testům.
