Už jsme dlouho žádnou desku netestovali, tak to dnes napravíme s nejvyšším modelem od Asus pro Intel Coffee Lake. Asus se proti minulé generaci trochu umoudřil, deska už není určená pouze majitelům vodních chlazení, a také cena je o tři tisíce korun nižší než u předchozího modelu. Stále je to ale dělo.
Zvolte nejlepší hry roku 2023 a vyhrajte herní hardware
S partnerem Samsung SSD přinášíme velkou čtenářskou a redakční anketu. Za svůj hlas pro nejlepší hru můžete získat řadu cen…
Představení desky (balení a layout)
Deska k nám dorazila v kompletním prodejním balení. Přesně takhle si ji můžete koupit v českých obchodech. V tuto chvíli je už běžně k dostání. Cena je bohužel vysoká, méně sympatických 13 000 Kč plus mínus nějakou korunu nahoru a dolů. Deska se drží osvědčeného R.O.G. barevného schématu poslední doby, je celá černá. Detaily lze osvětlit RGB barvami.
Obsah balení a příslušenství
Krabice má design tradiční pro produkty z rodiny R.O.G. – černo-červenou krabici s logem a popisem nejdůležitějších vlastností desky. Ve stejném balení dnes koupíte i nejvyšší grafiky série R.O.G. Asus nejvyšší herní segment sjednotil i co se balení produktů týká. Následuje pohled na příslušenství, které je dnes opravdu bohaté:

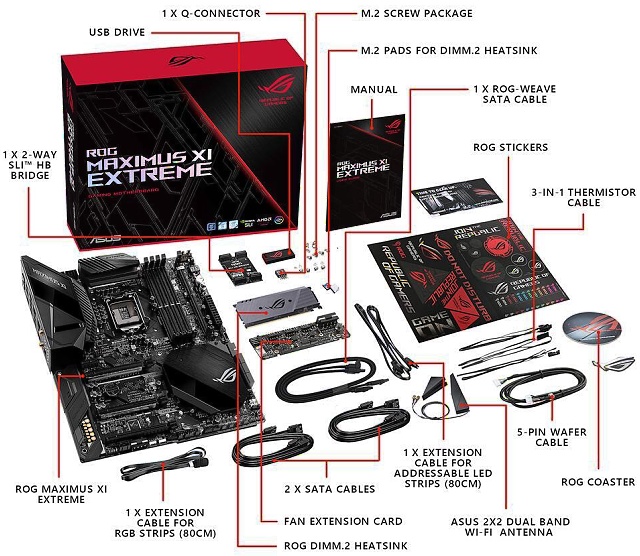

Kromě základní desky, je součástí balení několik zajímavých kousků příslušenství. V balení najdete externí kontrolér ventilátorů, speciální ROG kartu na dva M.2 disky, SLI HB můstek, dvě antény Wi-Fi, několik RGB kabelů, SATA kabely, tácek na pivo, nálepky, šroubky a drobné příslušenství. Za zmínku stojí i USB disk s ovladači a softwarem, zdá se, že DVD odzvonilo. Na vše důležité se podíváme v detailní fotografii:
ROG DIMM na dva M.2 disky s chladičem
ROG DIMM bez chladiče

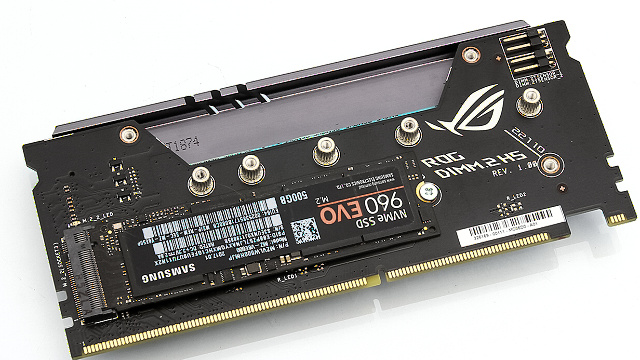

ROG DIMM s osazeným M.2 diskem

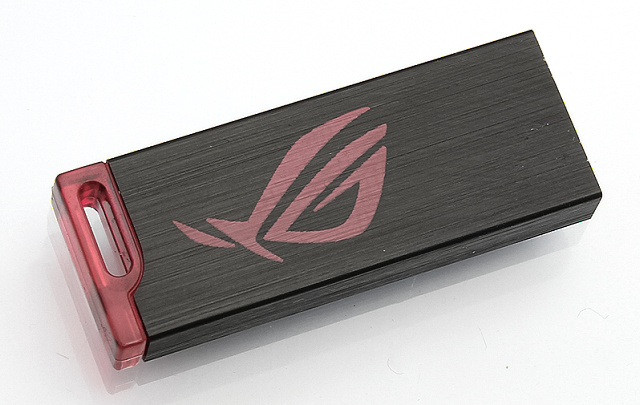

USB disk se softwarem
Pro úplnost, kdy jsem určitě vy výčtu výše, na něco zapomněl, následuje kompletní seznam obsahu krabice:
- Manuály na USB disku
- 4× kabel SATA kabel
- Sada šroubků k M.2 disku
- Externí kontrolér ventilátorů
- Sada šroubků v ventilátorům
- 2× anténa Wi-Fi
- SLI HB můstek
- ROG sada nálepek
- Q-konektory
- 3× teplotní čidlo
- 2× kabel pro RGB pásek
- Tácek na nápoj
- Karta a chladič M.2 disků ROG DIMM
Cena desky: 13 000 Kč s DPH
Základní deska - layout

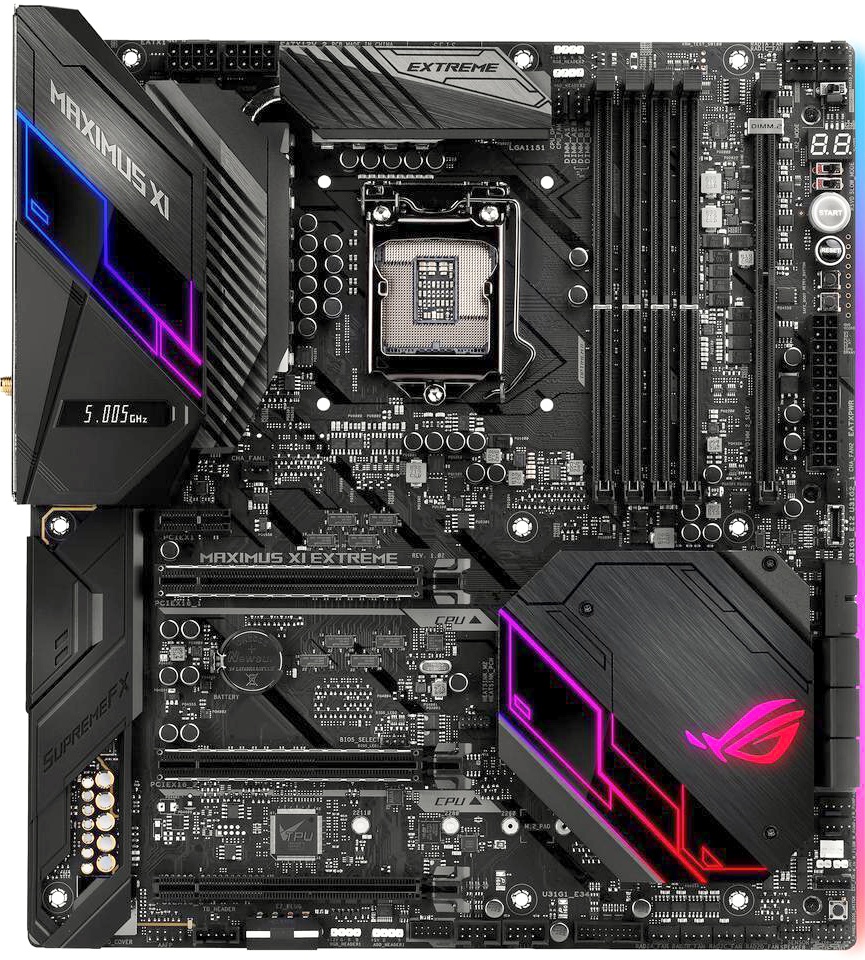

Jak už obrázek naznačuje, deska je E-ATX formátu, tedy o kousek širší než běžný ATX formát. Rozložení komponent je víceméně tradiční. PCI-e sloty jsou jen čtyři a jsou dobře rozložené pro dvě grafické karty. O chlazení M.2 disků je postaráno, i design se celkem povedl. Všechny důležité konektory jsou u okraje desky.

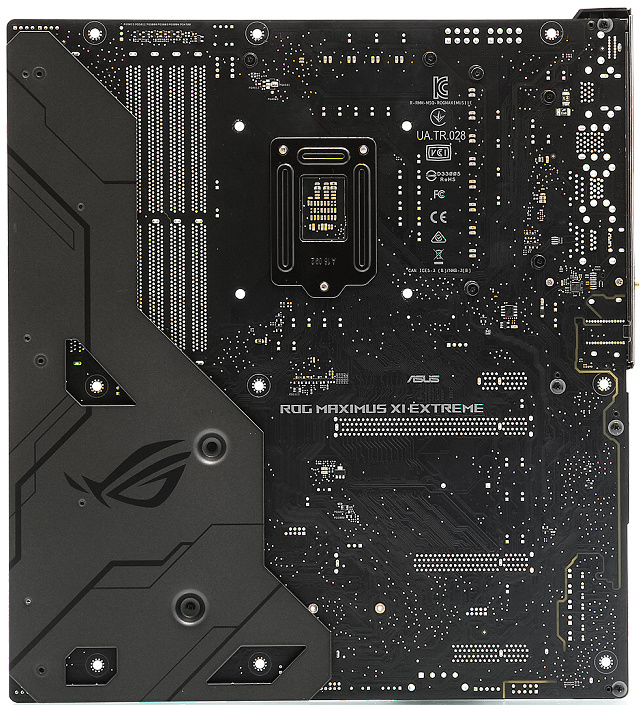

Zadní strana desky nám prozradí počet linek PCI-E slotu a ukáže roznášecí plech patice procesoru a PCH čipu. Napájení procesoru je tvořené deseti digitálními fázemi pro jádra a dvěma dalšími fázemi pro grafické jádro procesoru. Napájením se budeme zabývat podrobněji ve zvláštní kapitole.
Deska nese tři dlouhé x16 PCI-e sloty a jeden x4. Pouze první z nich umí nabídnout 16 linek, nesmí být ale osazené nic v dalších dvou. S procesorem jsou spojené všechny tři sloty x16, slot x4 je připojený k PCH čipu. Pokud osadíte tři karty PCI-e, tak vám třetí nebude fungovat. První bude mít k dispozici 8 linek, druhý také a třetí nic. Možnost 8+4+4 tato deska nenabízí, což je škoda. Tyto porty nejsou sdílené s žádným externím kontrolérem, záleží jen na osazených grafikách.
PCH čip poskytuje připojení dvěma M.2 slotům (8× PCI-e), síťovému řadiči, USB řadiči a zvukovému kodeku. Celkově jsem napočítal 20 použitých PCIe linek z PCH čipu. Sdílené jsou pouze x4 slot a SATA řadiče, x4 slot funguje pouze, pokud není připojen žádný SATA disk k portům 1,2 nebo k SATA v M.2 portech. Aby tento slot fungoval, je nutný NVMe disk v M.2 slotu, což je důležité vědět.
