Čipová sada Intel Z68 je už sice s námi nějaký ten pátek, ale doposud jsme testovali pouze modely vyšší třídy. Toto vše mění dnešní test, kdy nám trio nejznámějších výrobců zaslalo desky nižší střední třídy. Určitě tušíte, že se bude jednat o modely firem Asus, Gigabyte a MSI. Ukázalo se ovšem, že ne vždy za více peněz dostanete adekvátně kvalitní výrobek.
Zvolte nejlepší hry roku 2023 a vyhrajte herní hardware
S partnerem Samsung SSD přinášíme velkou čtenářskou a redakční anketu. Za svůj hlas pro nejlepší hru můžete získat řadu cen…

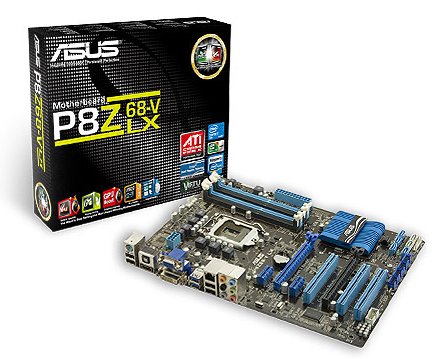

Jak už bývá zvykem, Asus používá až do mainstreamu černě zbarvené krabice o menší hloubce. Ani P8Z68-V LX není výjimkou. Hlavními lákadly na krabici jsou: UEFI BIOS, LucidLogix Virtu, Intel Smart Response Technology, TPU a EPU, GPU Boost, USB 3.0 a SATA 6 Gb/s.

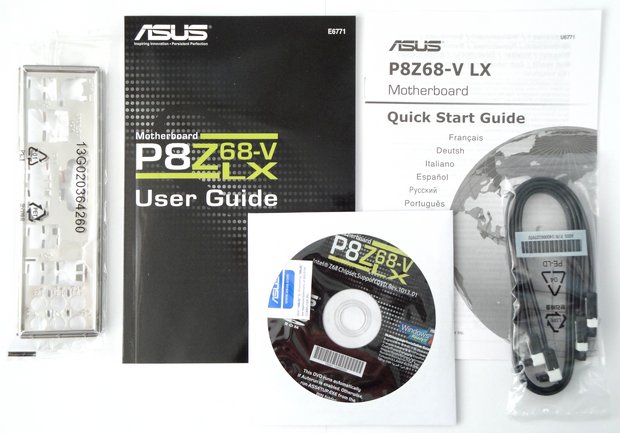

V příslušenství najdeme pouze to nejnutnější. Kromě manuálu, příručky, instalačního CD a I/O panelu jsou zde i dva SATA kabely s L zalomením na jedné straně.

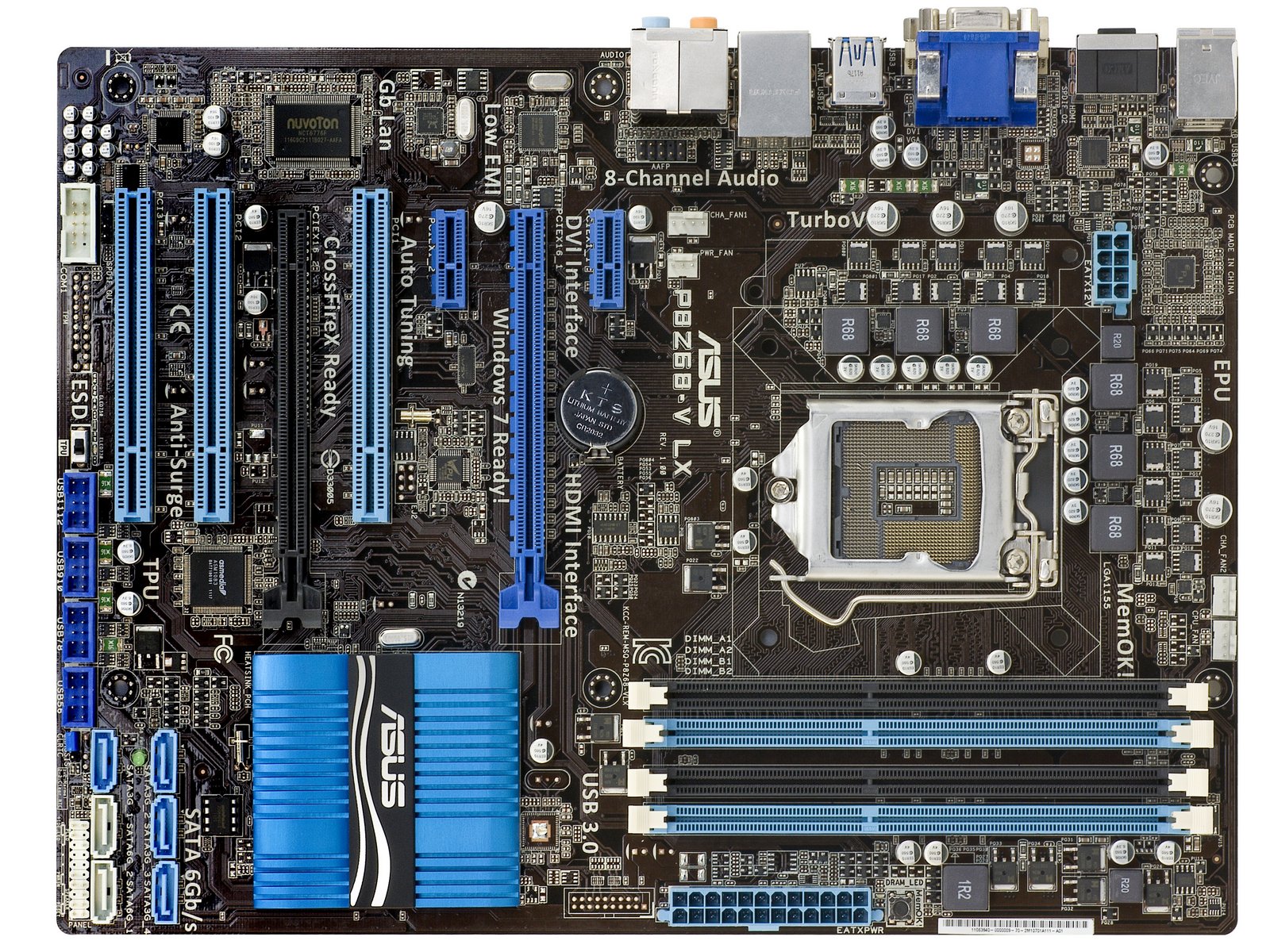

Barva PCB je laděna do tmavě hnědé. Tu doplňuje barva modrá použitá na konektorech a velkém pasivním chladiči jižního můstku. Rozložení komponent na desce je standardní a ničím nepřekvapí.

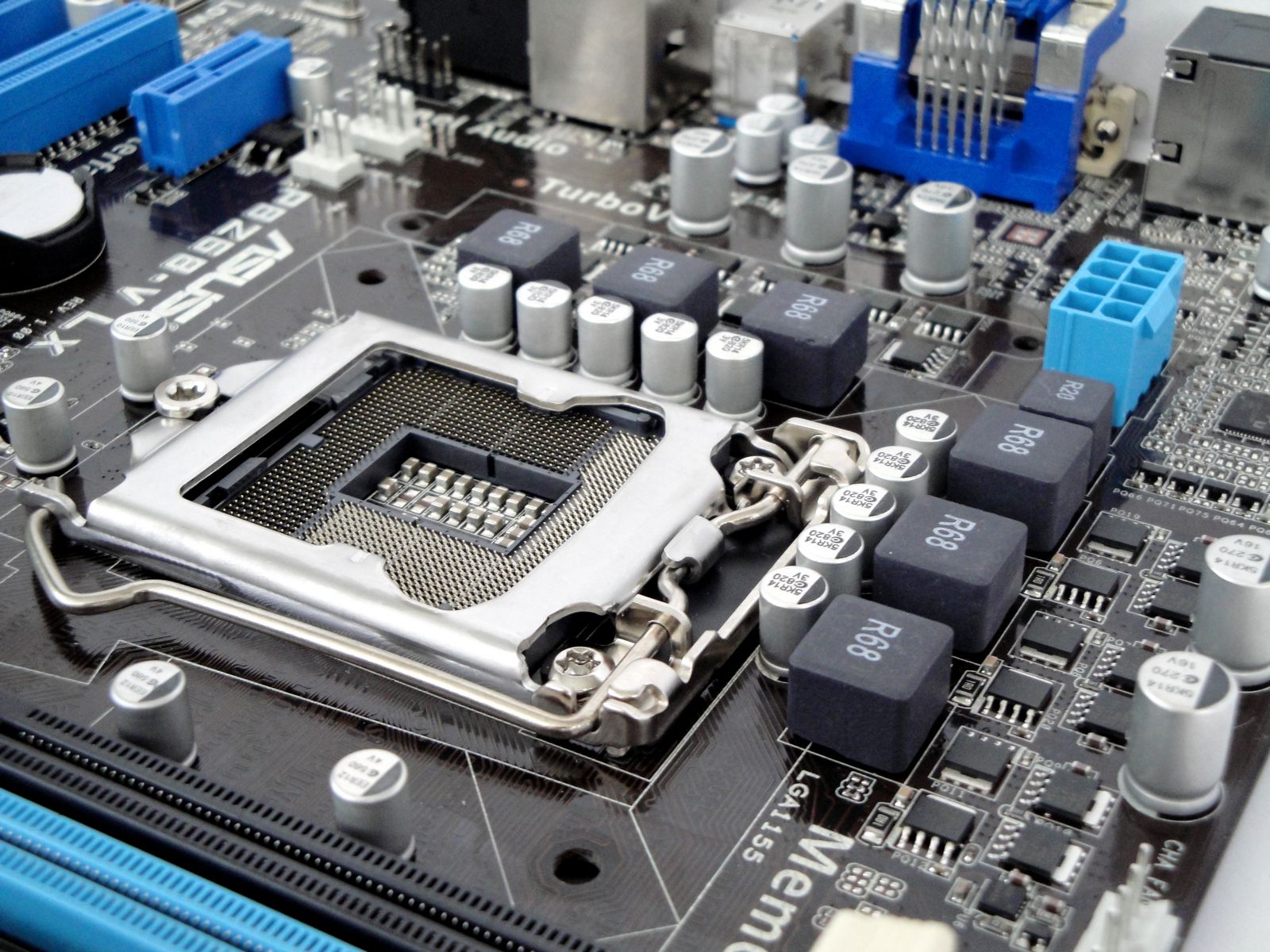

Okolo patice s 1155ti piny se rozprostírá 4+1 fázemi řízená analogová napájecí kaskáda, kterou živí dvojice konektorů ATX24 pin a EATX8 pin. Asus se chlazením netrápil, pasivní chlazení byste zde hledali marně. Bude zajímavé sledovat, jak se to projeví posléze na teplotách.

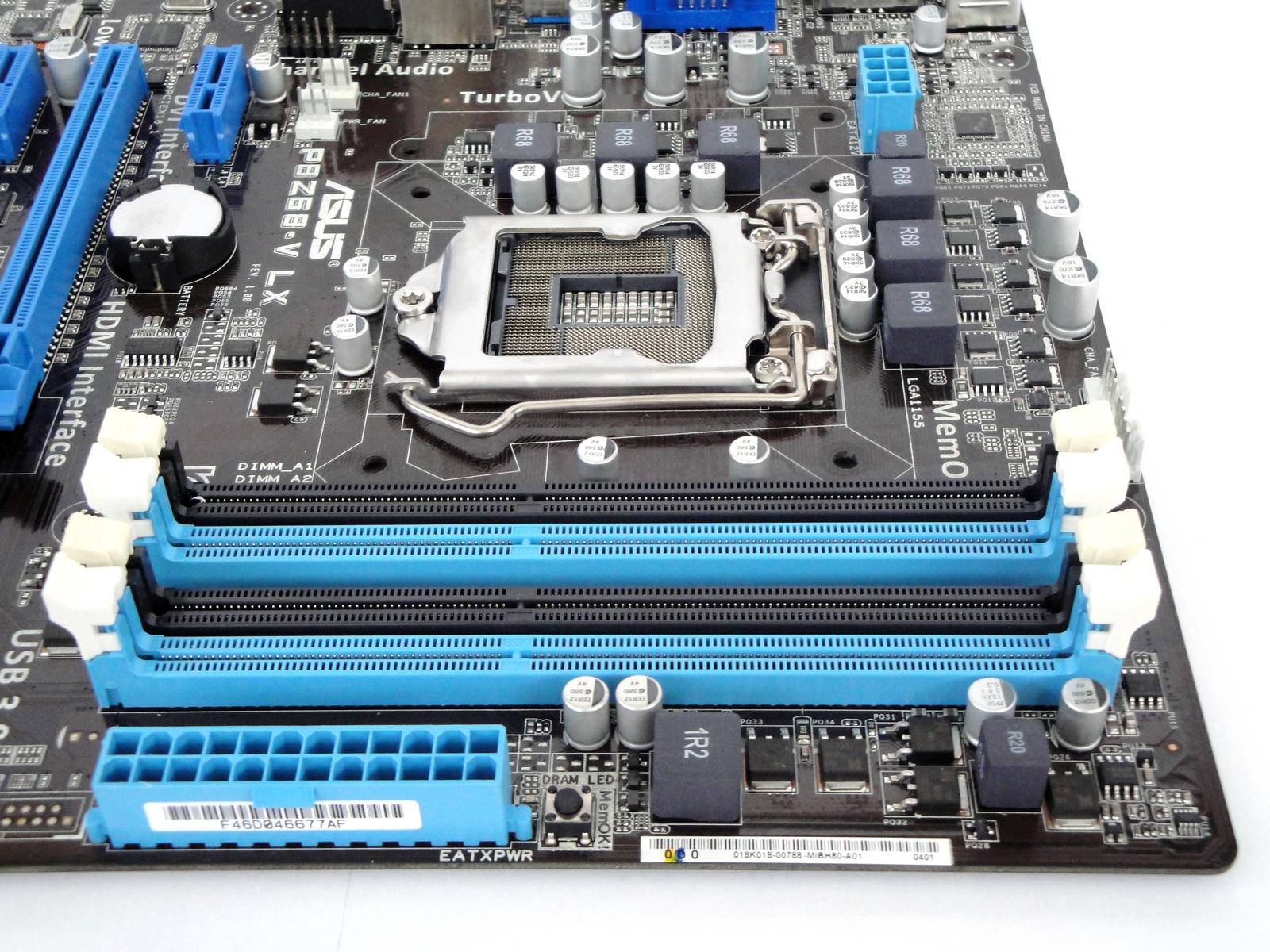

Čtveřice paměťových slotů pojme celkově až 32 GB. Dual channel zapojení lze provozovat až do frekvence 2133 MHz. Funkce Mem OK! přijde vhod, pokud jsme špatně nastavili napětí v biosu a počítač nechce najíždět.

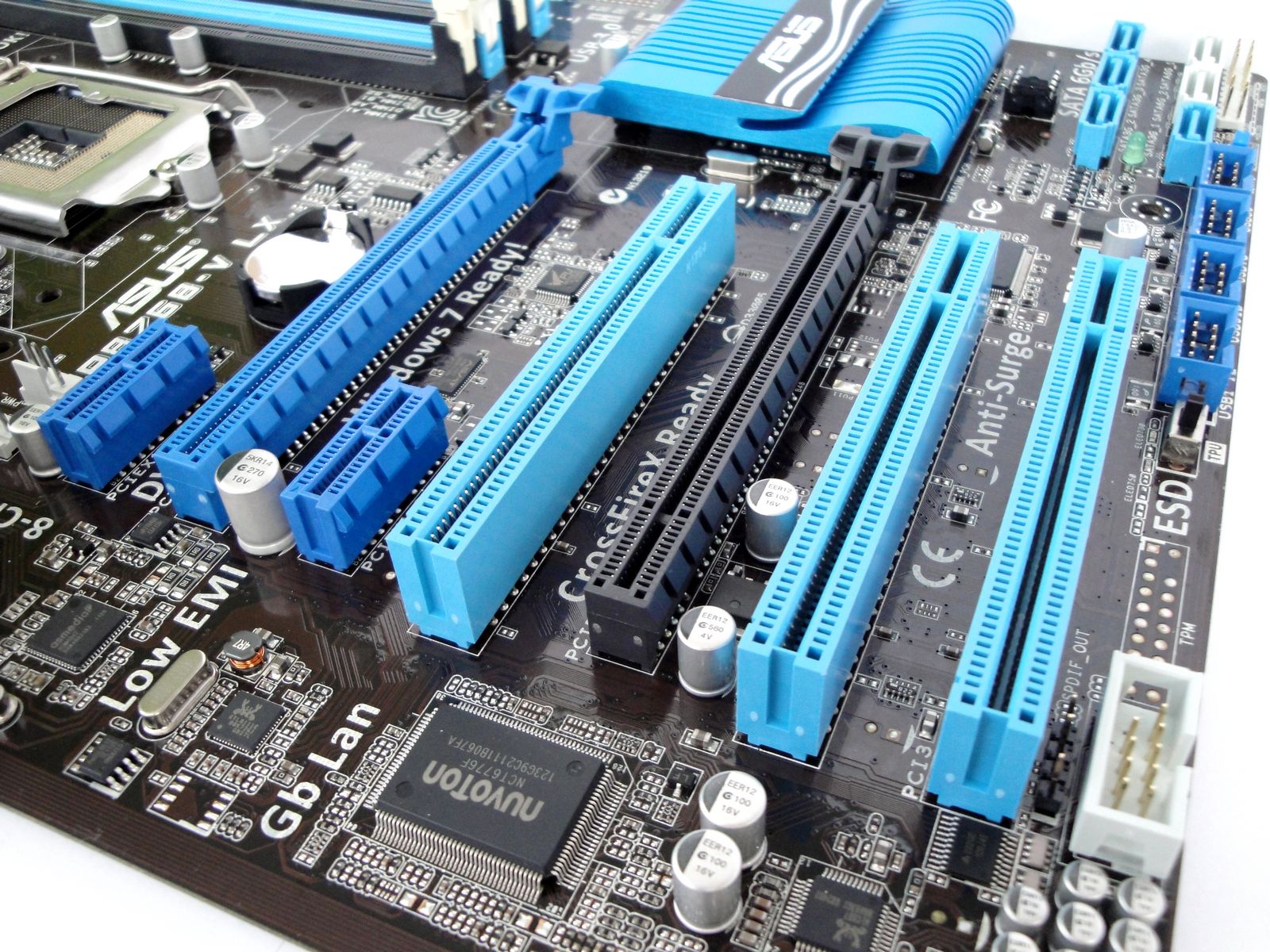

Najdeme zde čtveřici PCI Express 2.0 slotů (1×16, 1×4 a 2×1), které doplňují tři pomalu dosluhující PCI sloty. Při režimu CrossFireX se rozdělí linky na 2×8. O oficiální podpoře SLI jsem nenašel zmínku.

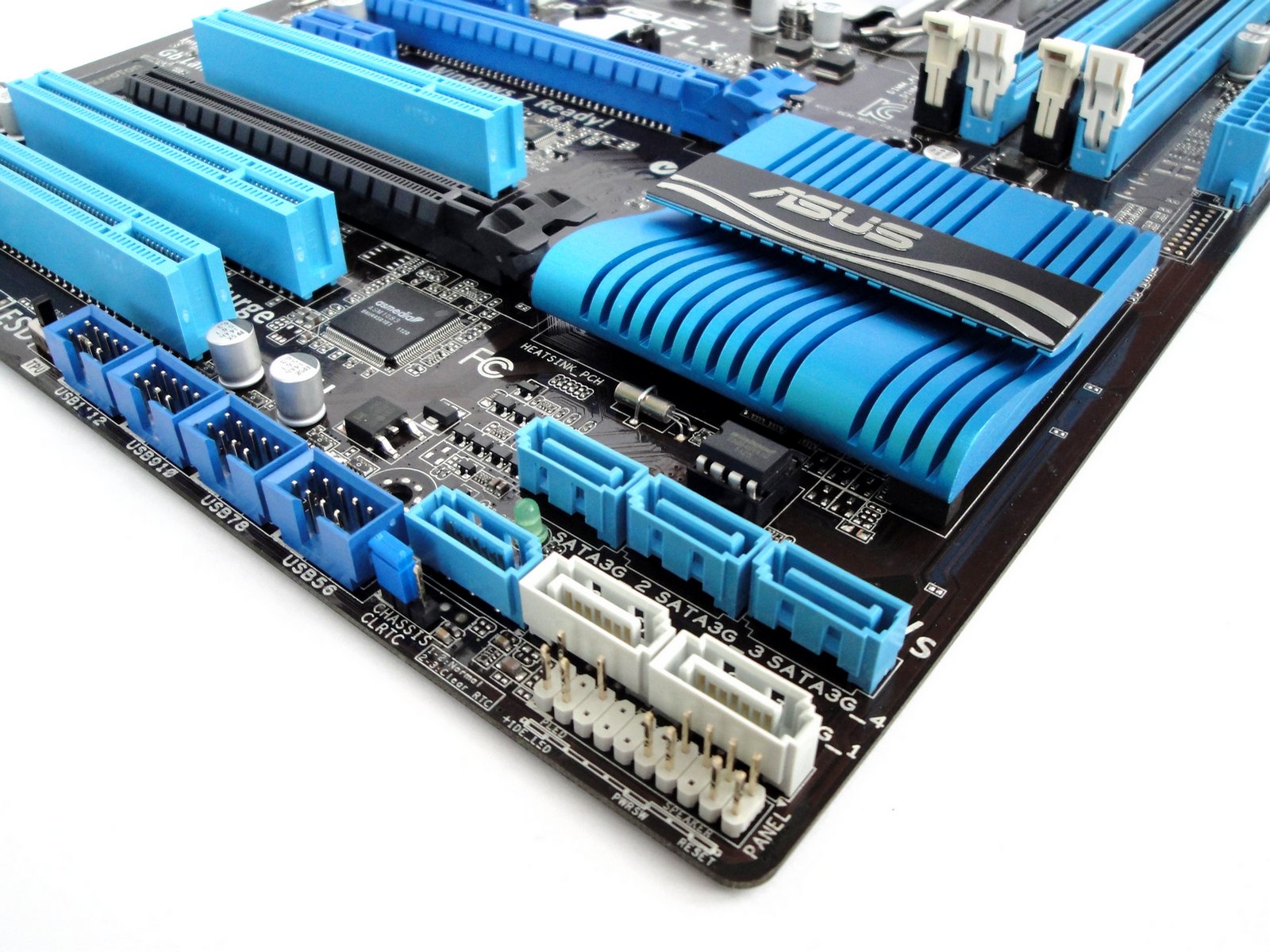

SATA konektorů je celkově šest, ale pouze dvojice umí přenos rychlostí 6 Gb/s. Chladič jižního můstku je opravdu naddimenzován, což se určitě pozitivně projeví na teplotách.

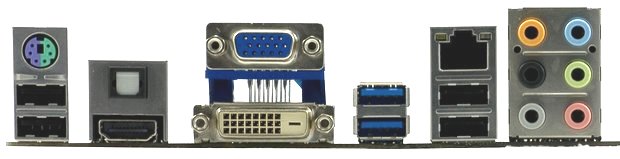

Konektorová výbava pro periferie čítá jeden PS/2, čtyři USB 2.0 a dvě USB 3.0. Monitor můžeme připojit skrze D-SUB, DVI nebo HDMI. O zvuk se postará šestice jacků a S/PDIF.
