Příklad montáže – chladič, grafika, dokončení

Nyní se dostáváme k montáži chladiče procesoru do skříně Fractal Design Meshify 2 Compact, při níž si vyzkoušíme instalaci radiátoru vodního chlazení do stropní pozice. Zde je totiž největší předpoklad pro vznik případných kolizí s rozměrnými prvky základní desky. Strop testované skříně kompaktní velikosti je konstruován pro upevnění radiátoru délky do 240 mm. Díky odnímatelnému rámu bude jeho upevnění velmi snadné. Doporučuji využít dosud otevřeného stropu pro pohodlné připojení veškerých kabelů k základní desce.

Fractal Design Meshify 2 Compact  — ještě lepší a stylovější

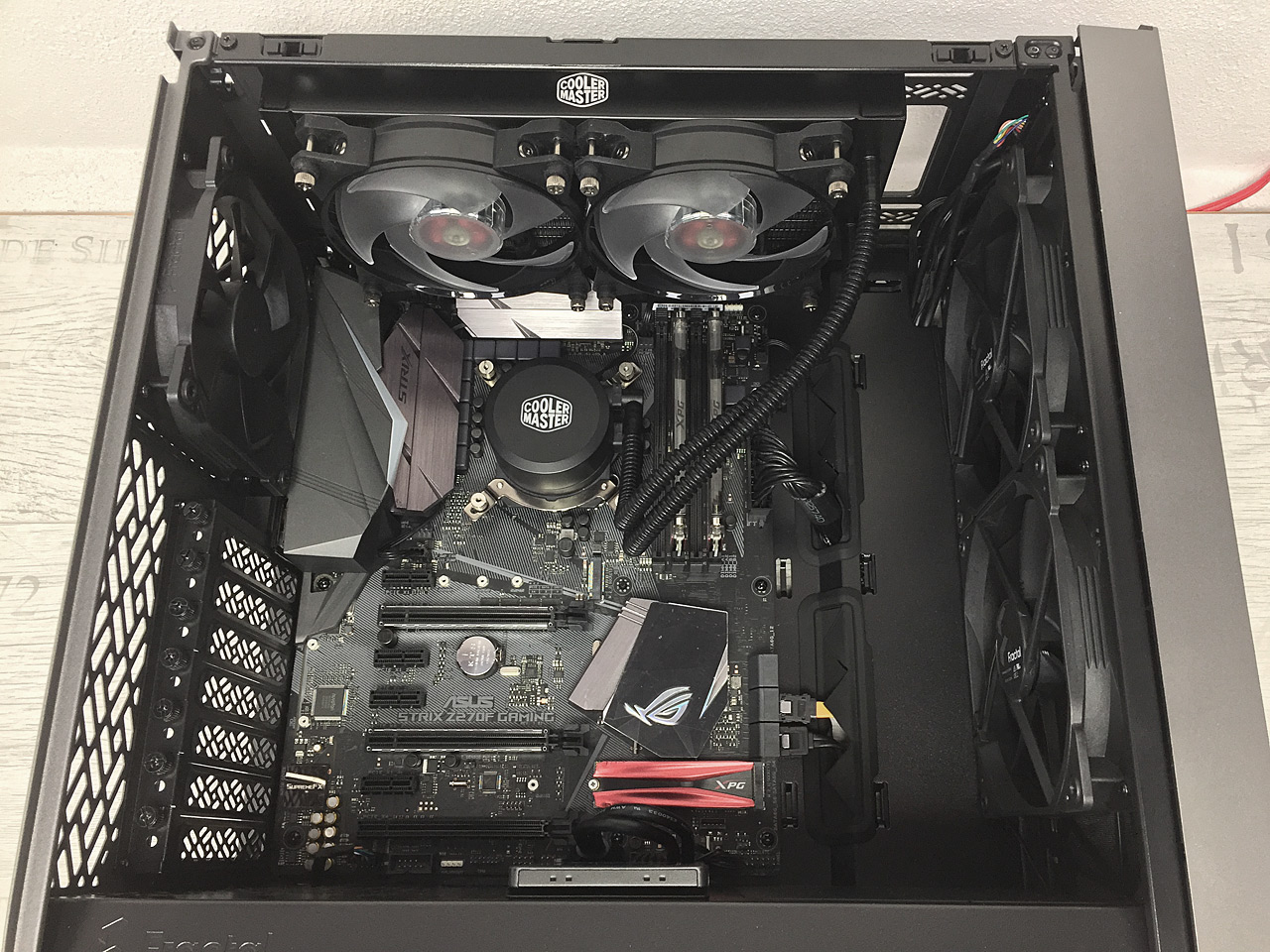

Rám s přišroubovaným radiátorem jsem vrátil na své místo ve skříni a následně upevnil blok chladiče k základní desce. Na obrázku níže vidíme radiátor posunutý co nejblíže k zádi skříně.

Fractal Design Meshify 2 Compact  — ještě lepší a stylovější

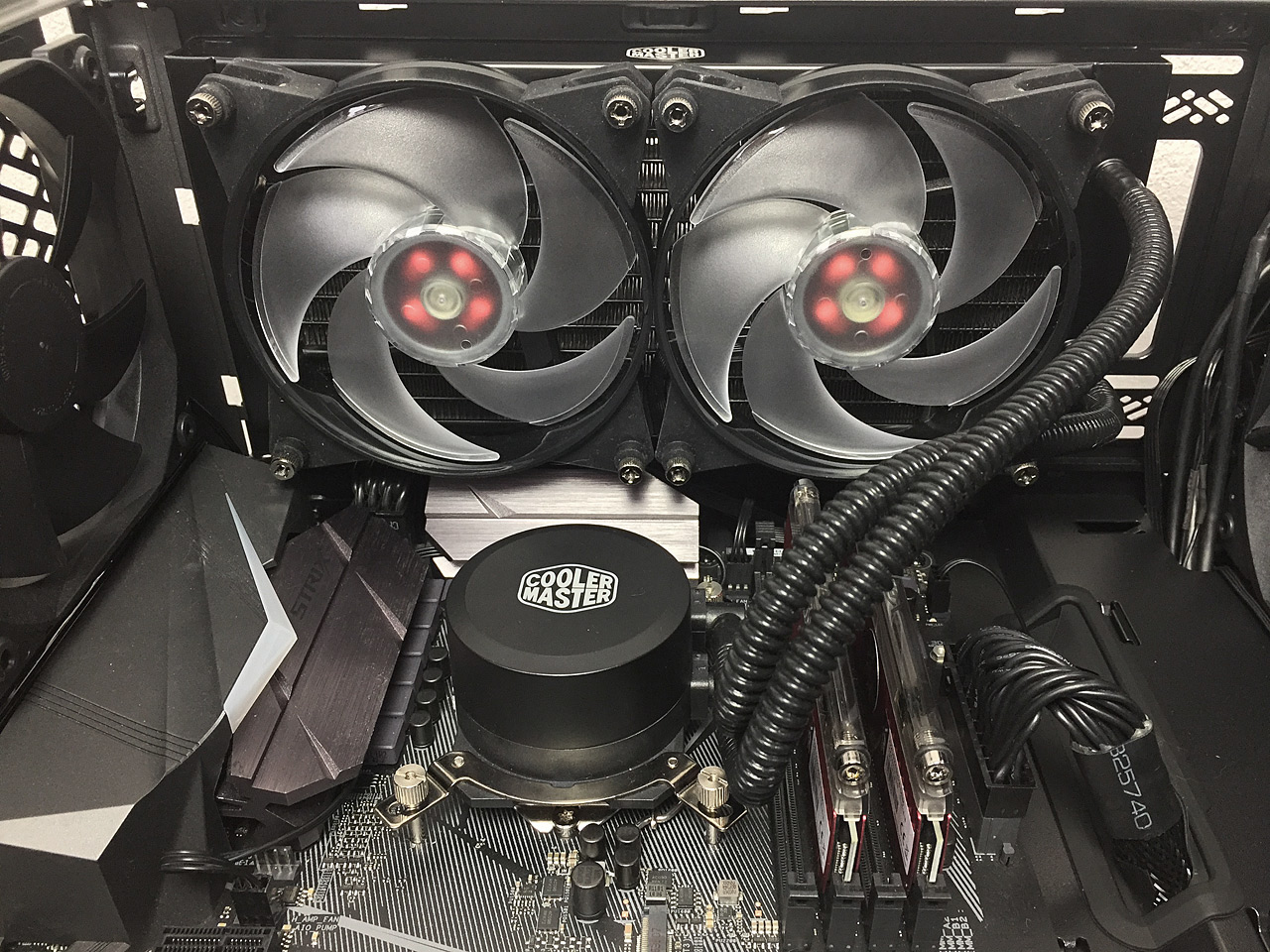

Je vidět, že výrobce dobře počítal a rozměry skříně navrhl tak, aby radiátor osazený ventilátory se základní deskou nekolidoval. Od pasivního chladiče napájecí kaskády desky jej stále dělí bezpečná mezera.

Fractal Design Meshify 2 Compact  — ještě lepší a stylovější

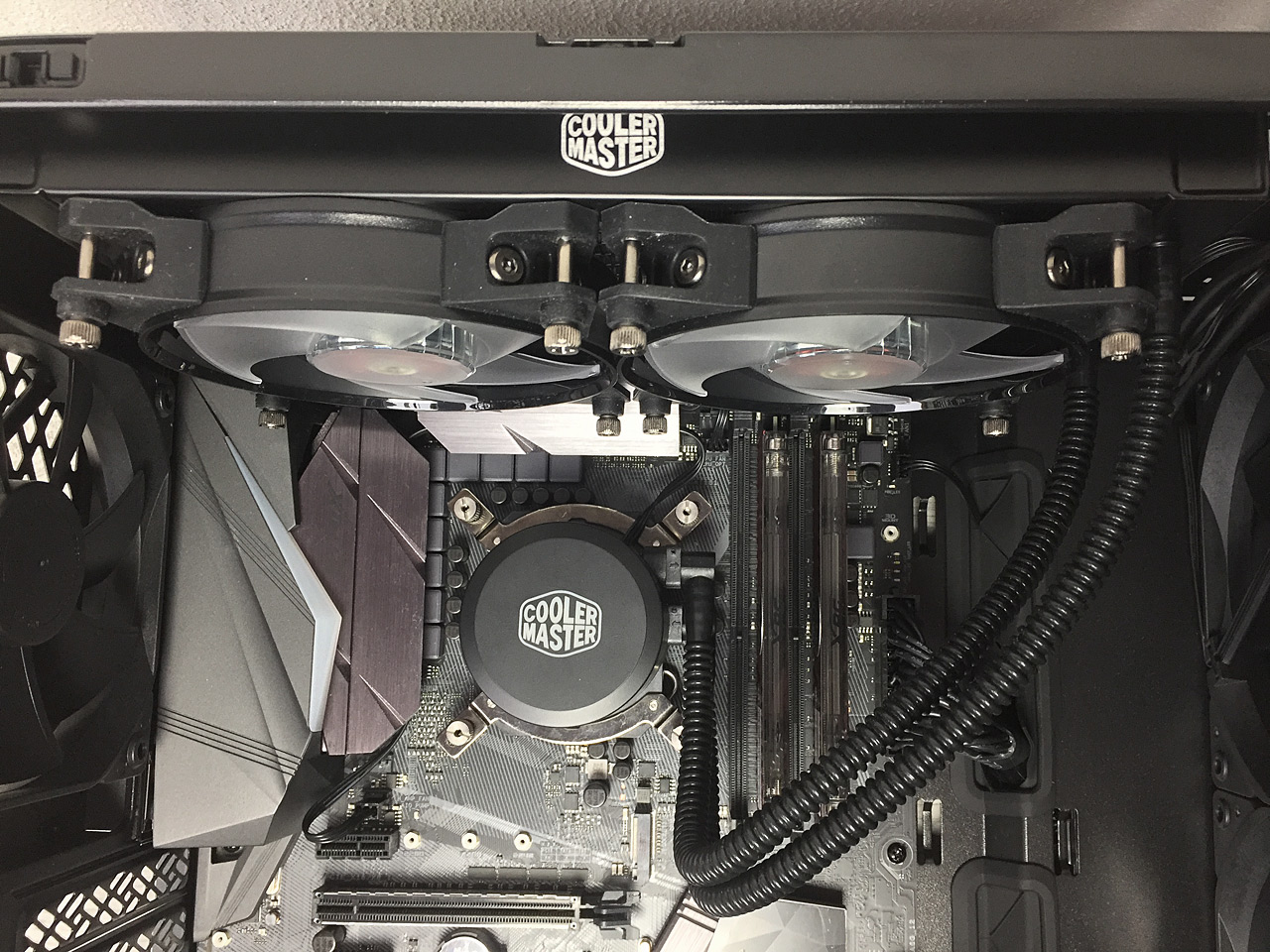

Radiátor s ventilátory nekoliduje ani s poměrně vysokými RAM moduly testovací sestavy, neboť zasahuje pouze nad jejich snížené okraje. V případě použití tlustšího chladiče bych se však musel poohlédnout po výrobcem doporučených RAM modulech s výškou do 40 mm.

Fractal Design Meshify 2 Compact  — ještě lepší a stylovější

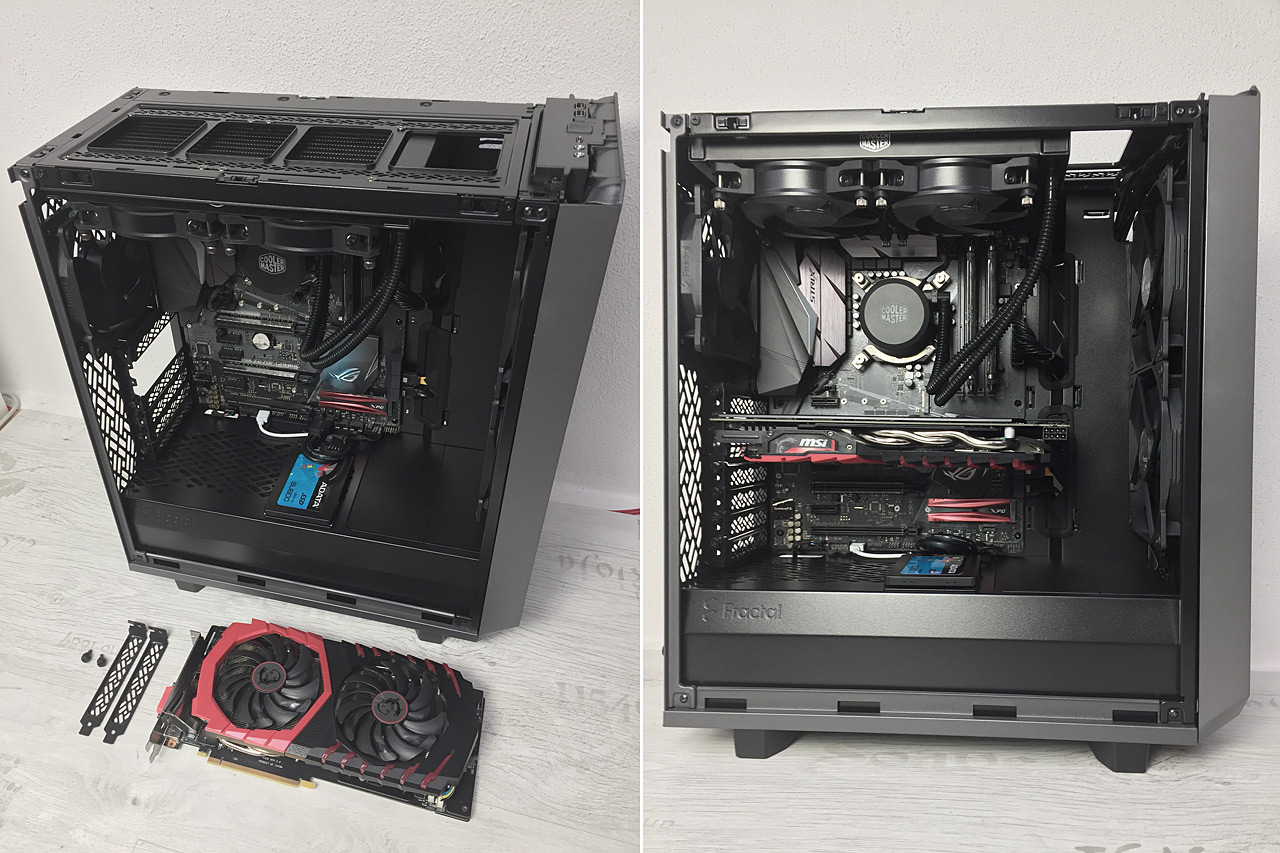

Montáž vzorové sestavy tradičně zakončím instalací grafické karty. Asi nejsnadnějším způsobem bude její horizontální montáž do primárního 16× PCIe slotu základní desky, která se obešla bez jakýchkoliv problémů.

Fractal Design Meshify 2 Compact  — ještě lepší a stylovější

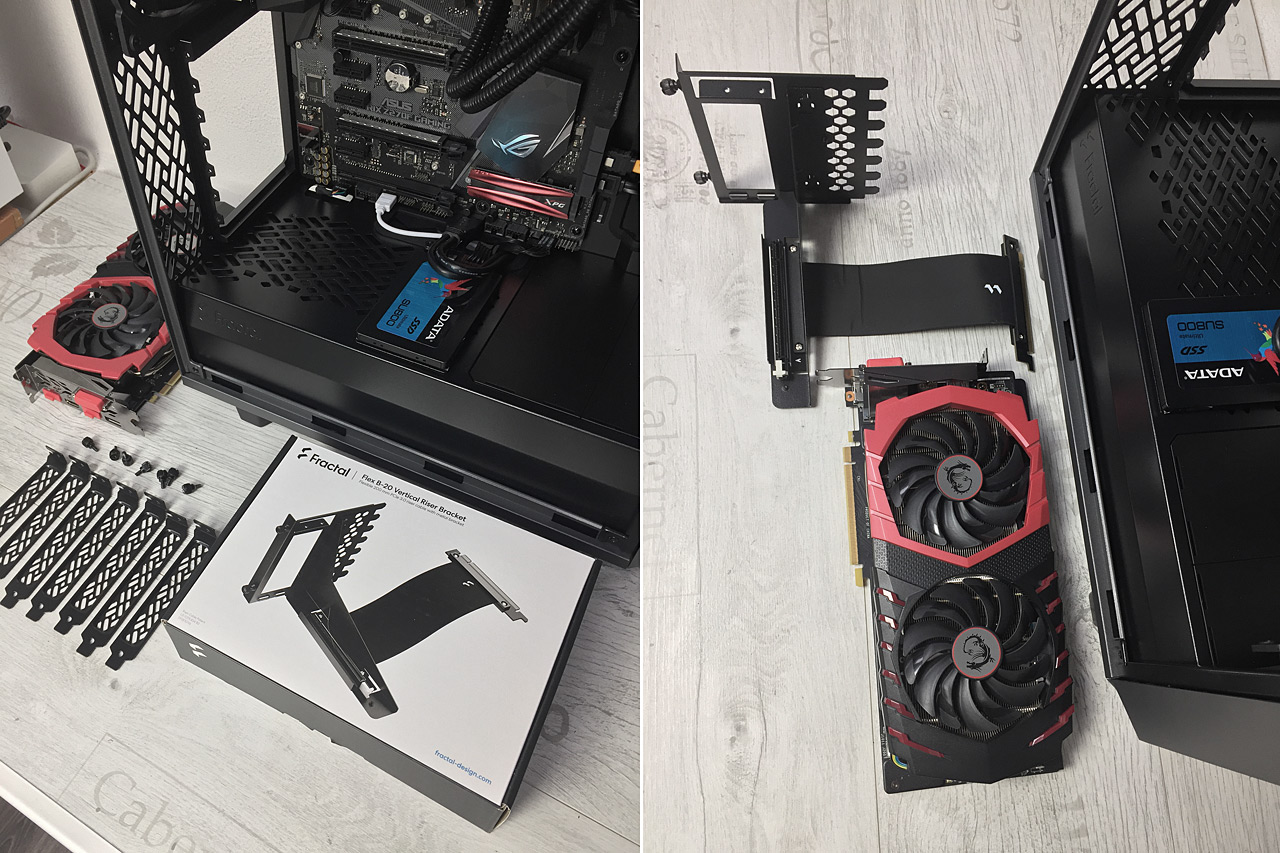

Já ovšem využiji toho, že mám z dřívějšího testování k dispozici značkový univerzální držák Flex B-20, a že skříň Meshify 2 Compact s konstrukcí PCIe záslepek bez dělících příček použití tohoto držáku dovoluje. Grafiku tedy nakonec upevním ve vertikální poloze.

Po demontáži všech sedmi záslepek jsem grafickou kartu zasunul do držáku Flex B-20 a tuto sestavu přišrouboval do skříně.

Fractal Design Meshify 2 Compact  — ještě lepší a stylovější

Výhodou tohoto držáku je to, že grafickou kartu máme lícem pěkně na očích a přitom v dostatečné vzdálenosti od bočnice, aby se její ventilátory nedusily v těsném prostoru. Naopak nevýhodou je skutečnost, že grafika s držákem zablokovala všechny PCIe sloty pro jejich případné využití. Držák Flex B-20 lze na CZC.CZ zakoupit za cenu 1234 Kč.

Po dokončení montáže komponent sestavy a propojení zbývající kabeláže se můžeme pokusit o prvotní spuštění. Pokud jsme byli pečliví, vše poběží tak jak má. Na tomto místě ještě ještě upozorním, že skříň Meshify 2 Compact není na rozdíl od větších modelů stejné řady vybavena rozbočovačem pro připojení ventilátorů skříně. Ventilátory tedy musíme napojit buď přímo na jednotlivé FAN výstupy základní desky, nebo si přikoupit rozbočovací kabely.

Nyní již nezbývá nic než pomocí stahovacích pásek umravnit nepořádek v kabelech na pravé straně skříně a poté vše zakrýt plechovou bočnicí.

Po kompletaci sestavy nám její provoz indikují nejen nepřehlédnutelné prvky RGB osvětlení některých komponent, ale také bílá LED kontrolka nenápadně prosvítající mřížkou pod horním okrajem čelního panelu.

K hodnocení hlučnosti sestavy ve skříni Meshify 2 Compact lze stejně jako u ostatních modelů této řady konstatovat, že bude vždy tak hlučná, jak hlučná bude její nejhlučnější komponenta. Otevřená koncepce skříně nemá žádnou šanci utlumit hluk šířící se z interiéru. Chod továrních ventilátorů tradičně považuji ze velmi kultivovaný. Do přibližně první poloviny rozsahu otáček jsou ventilátory takřka neslyšné a i poté se jedná o čistě aerodynamický hluk bez jakýchkoliv rušivých pazvuků.
