Nový přírůstek skříní modelové řady Meshify druhé generace míří na zákazníky hledající spíše menší skříň pro svou výkonnou sestavu postavenou na ATX základní desce. Kompaktní model by měl nabídnout skvělé využití obestavěného prostoru, účinné a tiché chlazení a tradičně kvalitní konstrukci. Jde o přímého nástupce populární Meshify C.

Reklama
Reklama

Interiér – levá strana

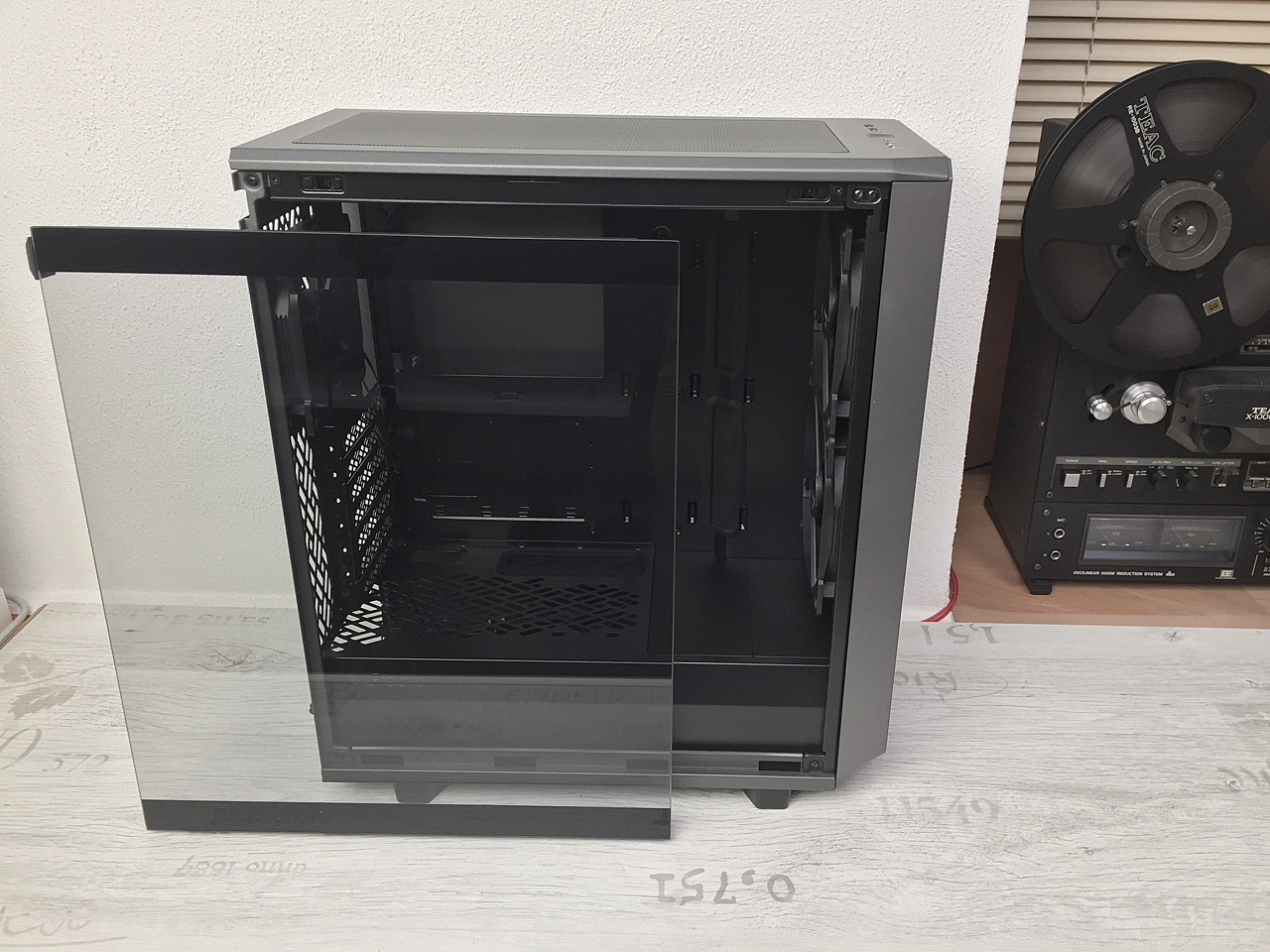

Nahlédněme již tedy do interiéru skříně Fractal Design Meshify 2 Compact. Upevnění bočnice se ve druhé generaci modelové řady zcela obešlo bez pojistných šroubů. Stačí tedy zatáhnout za drobné madlo v zadním horním rohu a bočnici vytrhnout z dvojice pružinových zámků s kulovými čepy. Spodní vyztužená hrana bočnice je pak pouze zasazena plechovými výstupky do příslušných otvorů v šasi.

Fractal Design Meshify 2 Compact  — ještě lepší a stylovější

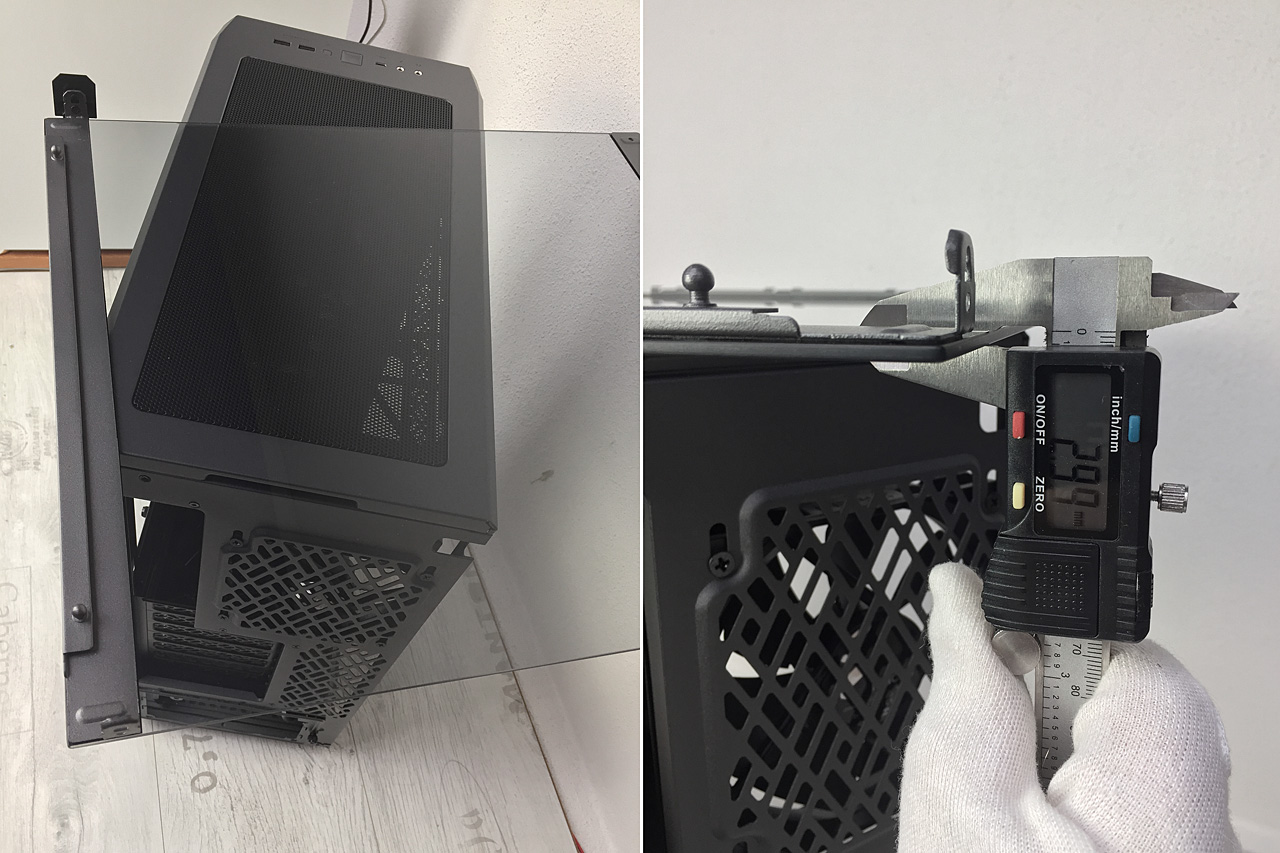

Fractal Design tradičně používá u svých skříní bočnice z temperovaného skla tloušťky 3 mm. Po okrajích je sklo zpevněno a současně chráněno nalepenými plechovými pásy, jejichž součástí jsou veškeré kotevní prvky.

Fractal Design Meshify 2 Compact  — ještě lepší a stylovější

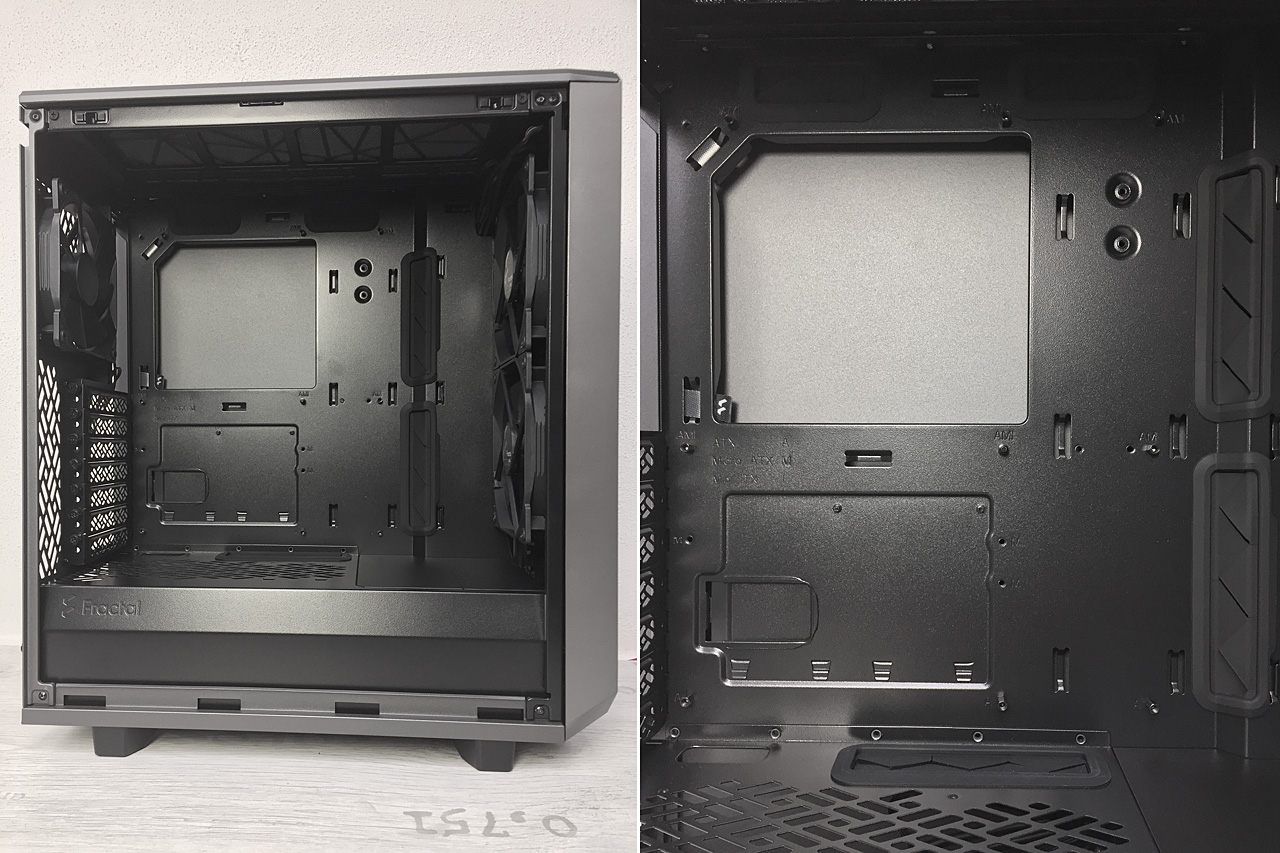

Zatímco u výchozí Meshify 2 máme na výběr mezi dvěma variantami uspořádání interiéru v přední části skříně, kompaktní verze tuto variabilitu nenabízí. Je to samozřejmě dáno výrazným zkrácením skříně. Ze stejného důvodu lze do skříně osadit základní desku maximálně do velikosti ATX.

Fractal Design Meshify 2 Compact  — ještě lepší a stylovější

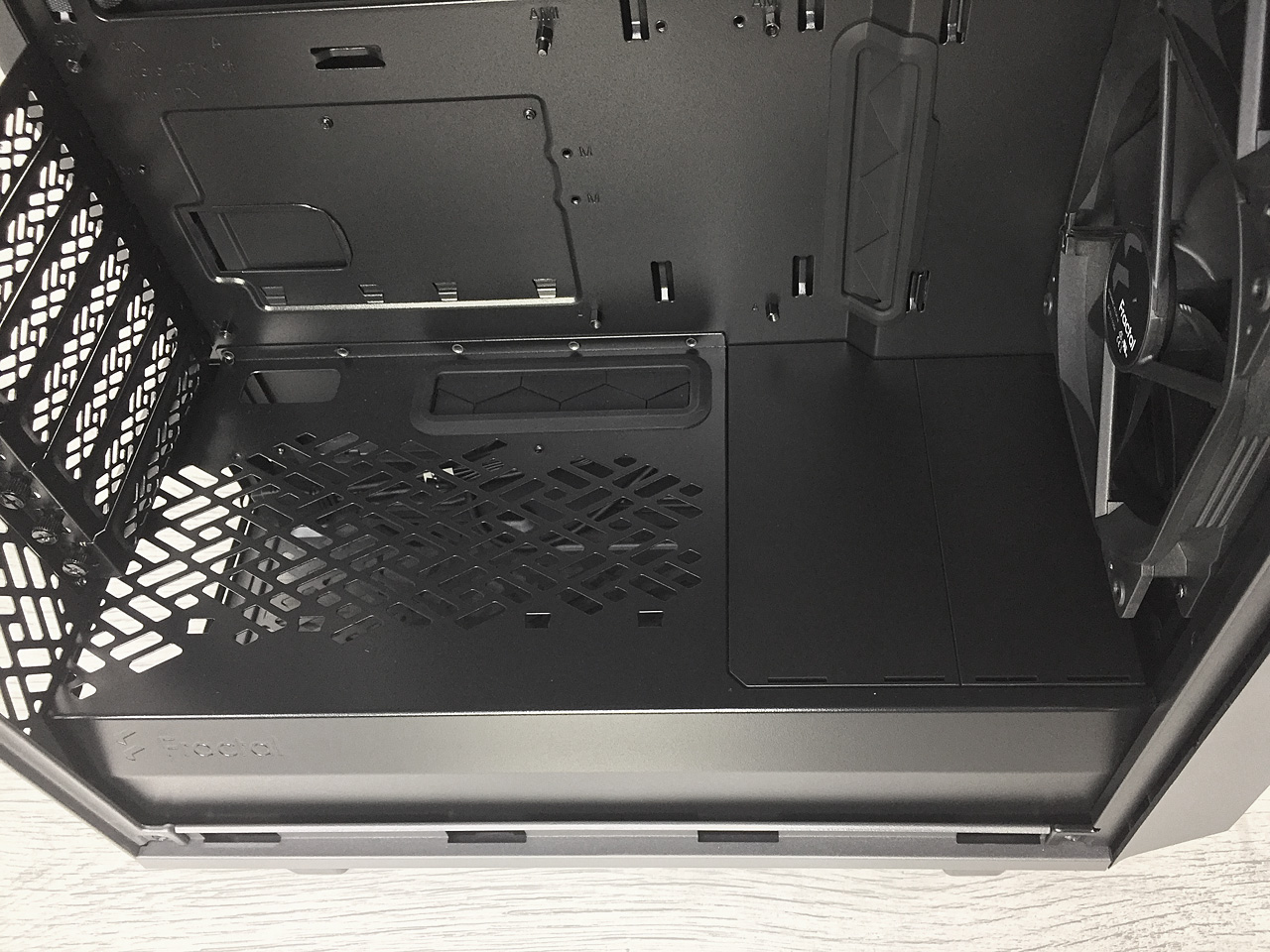

Celé dno skříně zabírá plechový tunel sloužící k ukrytí napájecího zdroje, koše s disky a související kabeláže. Perforace zadní poloviny stropu tunelu umožňuje přirozený odvod teplého vzduchu od napájecího zdroje směrem vzhůru, proto zde lze použít i pasivně chlazený napájecí zdroj. Podlouhlý prostup pro kabely uzavírá kvalitní gumová průchodka.

Fractal Design Meshify 2 Compact  — ještě lepší a stylovější

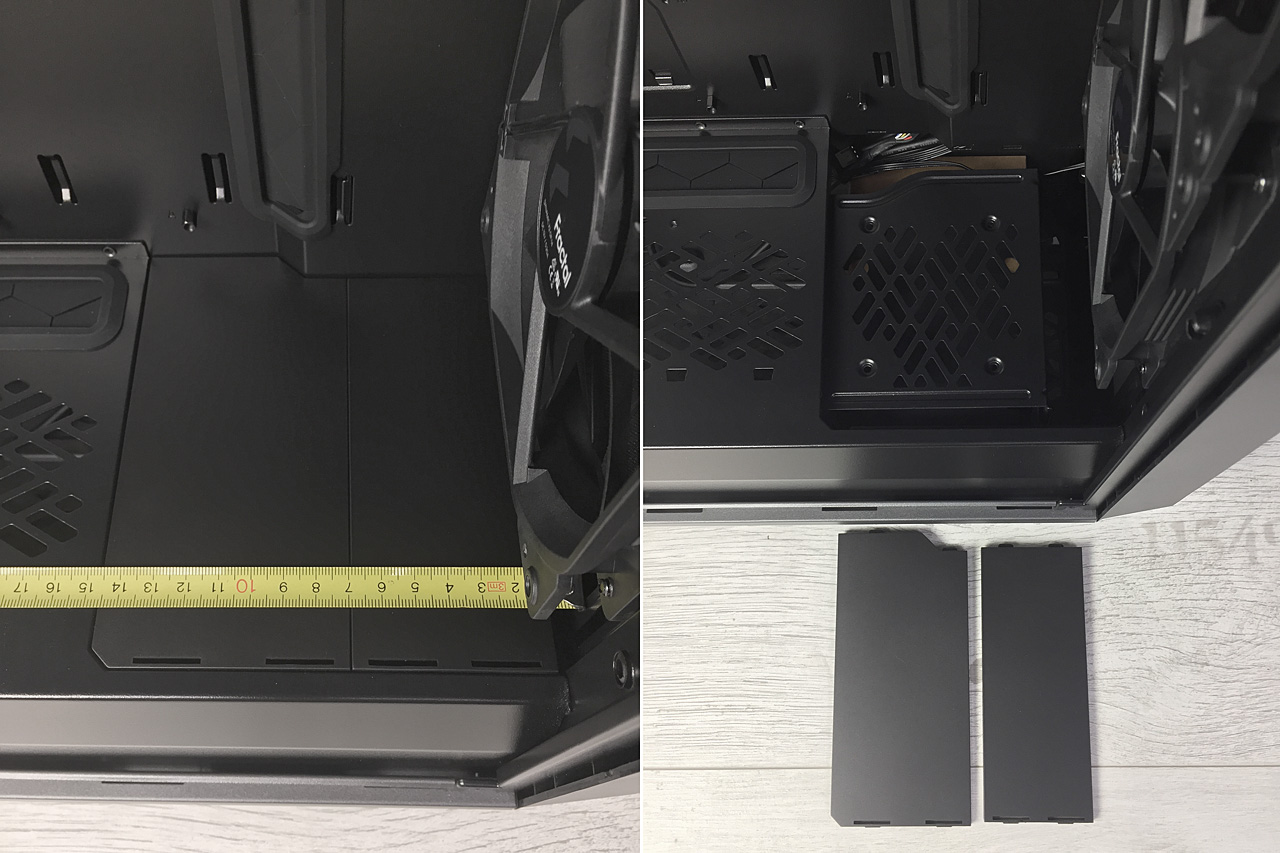

Přední rozměrný otvor ve stropě uzavírá dvojice samostatně demontovatelných plastových krytů. Demontáží užšího předního krytu si otevřeme strop do hloubky 70 mm do čelní stěny šasi s ventilátory. Větší zadní kryt pak strop tunelu otevře až do hloubky 146 mm.

Fractal Design Meshify 2 Compact  — ještě lepší a stylovější

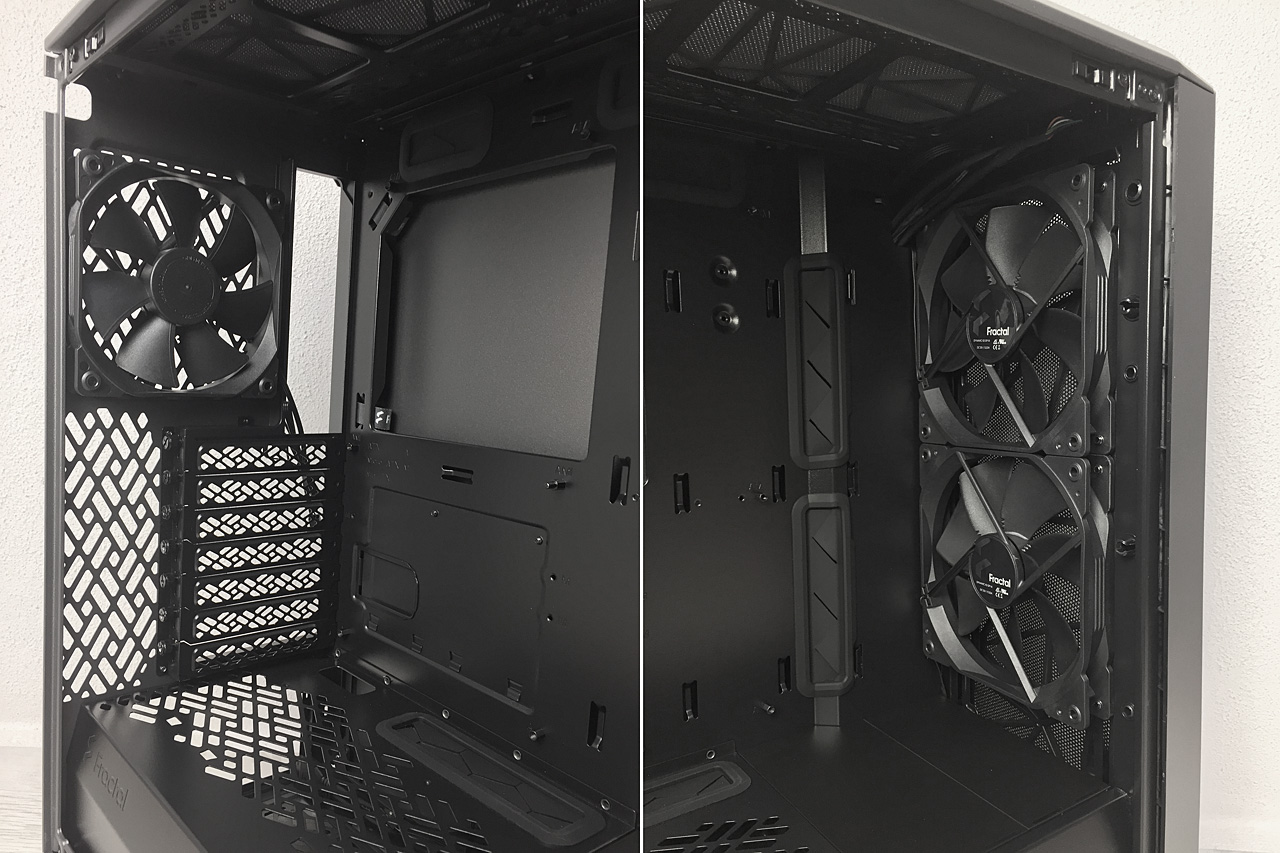

Menší šířka skříně oproti výchozí Meshify 2 omezila velikost ventilátoru na zadní stěně na 120 mm. Z výroby zde máme osazen model Dynamic X2 GP-12, který při maximální rychlosti 1200 ot./min. dosahuje hlučnosti na úrovni 19,4 dB(A).

Naopak na čele skříně jsou standardně namontovány dva 140mm ventilátory typu Dynamic X2 GP-14, vyznačující se relativně nízkou provozní rychlostí do 1000 ot./min. a kultivovaným projevem s maximální hladinou hluku 18,9 dB(A). Za provozu dosahují tlaku 0,71 mm vodního sloupce, průtoku 68,4 CFM a řeknou si o příkon 1,32 W. Výrobce u nich udává předpokládanou životnost sto tisíc hodin MTBF. Jedná se o provedení se 3pinovým FAN konektorem, takže řízení jejich otáček je možné pouze změnou napětí napájení.

Připomeňme si, že předchozí Meshify C měla na čele osazen pouze jeden ventilátor menší velikosti 120 mm. Případný další ventilátor Dynamic X2 GP-14 na strop skříně lze na CZC.CZ zakoupit za částku 350 Kč.

Fractal Design Meshify 2 Compact  — ještě lepší a stylovější

Dalším méně nápadným vylepšením Meshify 2 Compact oproti předchozí Meshify C je použití PCIe záslepek bez dělících příček. To se nám bude velmi hodit při montáži grafické karty, kterou si předvedeme později.

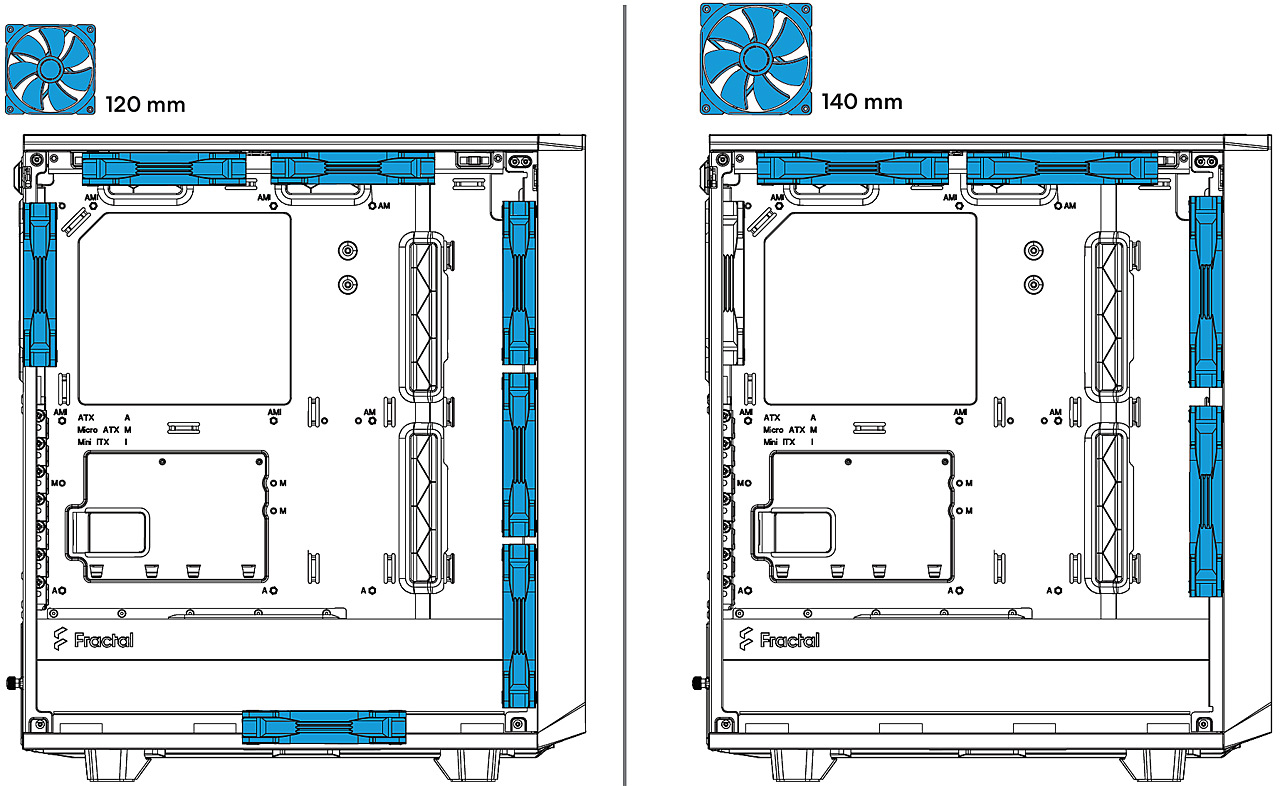

Následujícím obrázkem si představíme možnosti osazení samotných ventilátorů obou velikosti do všech dostupných pozic skříně.

Fractal Design Meshify 2 Compact  — ještě lepší a stylovější

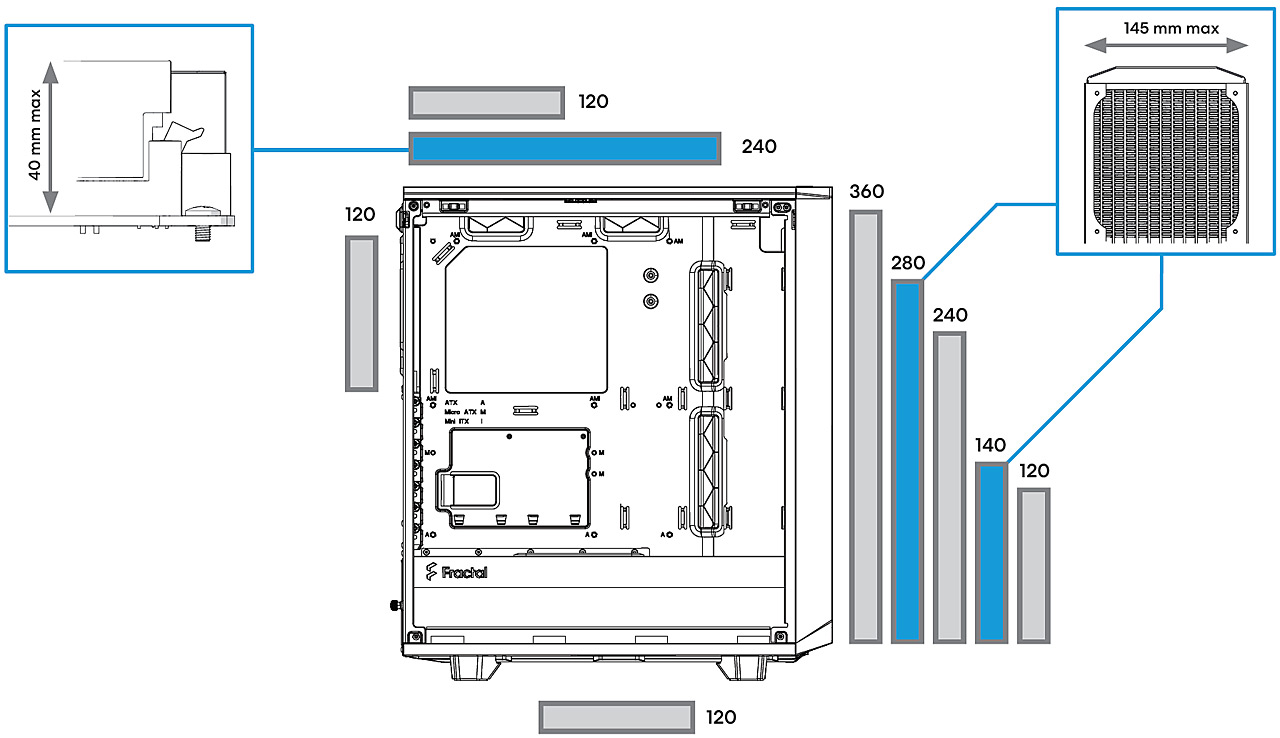

Z dalšího obrázku si můžeme udělat přehled o možných variantách použití radiátorů vodního chlazení. V tomto případě jsme omezeni maximální šířkou 145 mm, při osazení stropní pozice 240mm radiátorem nesmí výška RAM modulů na základní desce přesáhnout 40 mm.

Fractal Design Meshify 2 Compact  — ještě lepší a stylovější
