Příklad montáže – deska, zdroj, disky

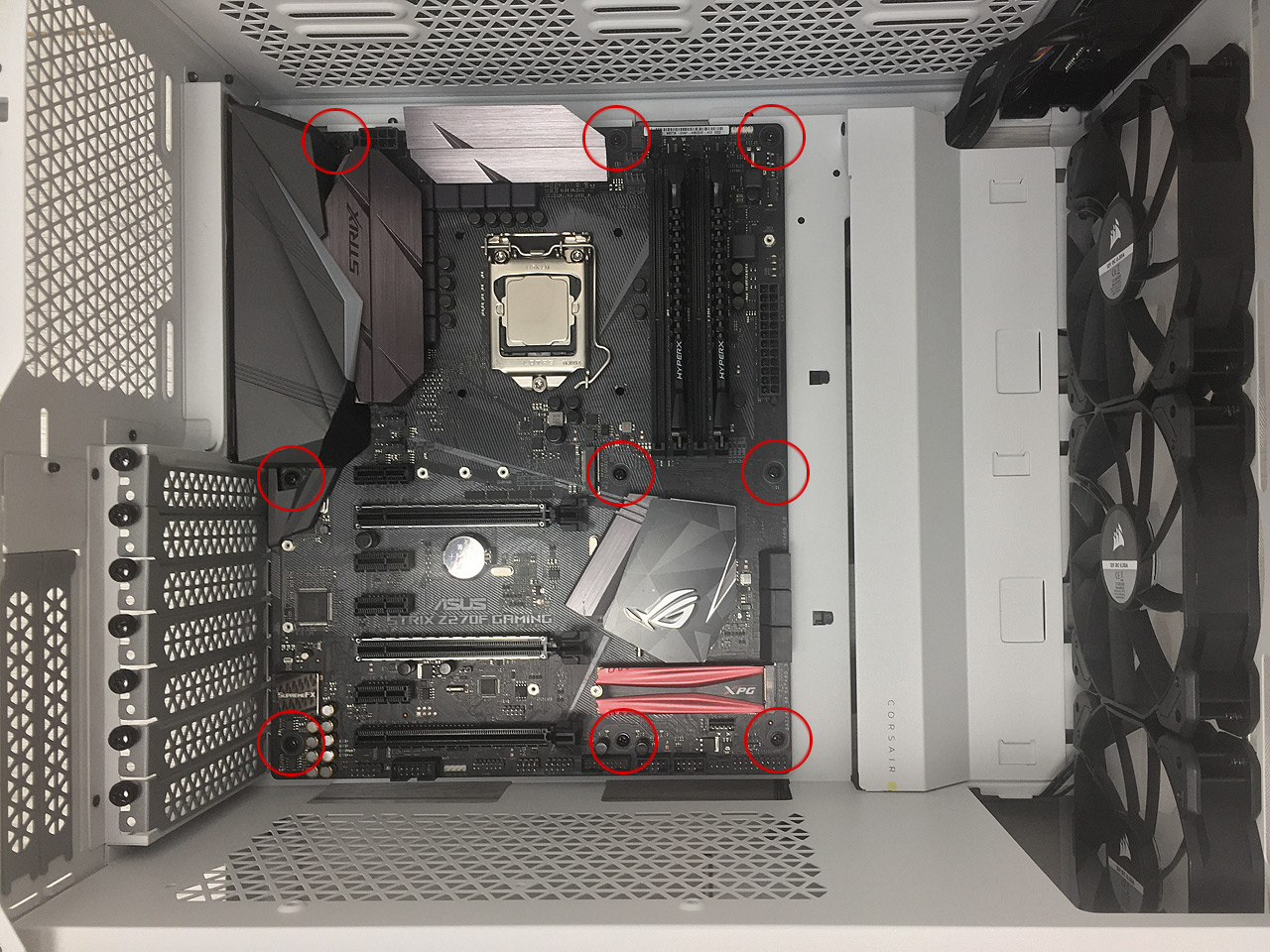

Jako obvykle zahajuji montáž komponent testovací sestavy do skříně Corsair iCUE 4000X RGB upevněním základní desky STRIX Z270F GAMING velikosti ATX, kterou nám zapůjčila společnost ASUS. Desku jsem předem osadil procesorem, M.2 diskem a dvojicí RAM modulů.

Skříně Corsair 4000D AIRFLOW a iCUE 4000X RGB v testu

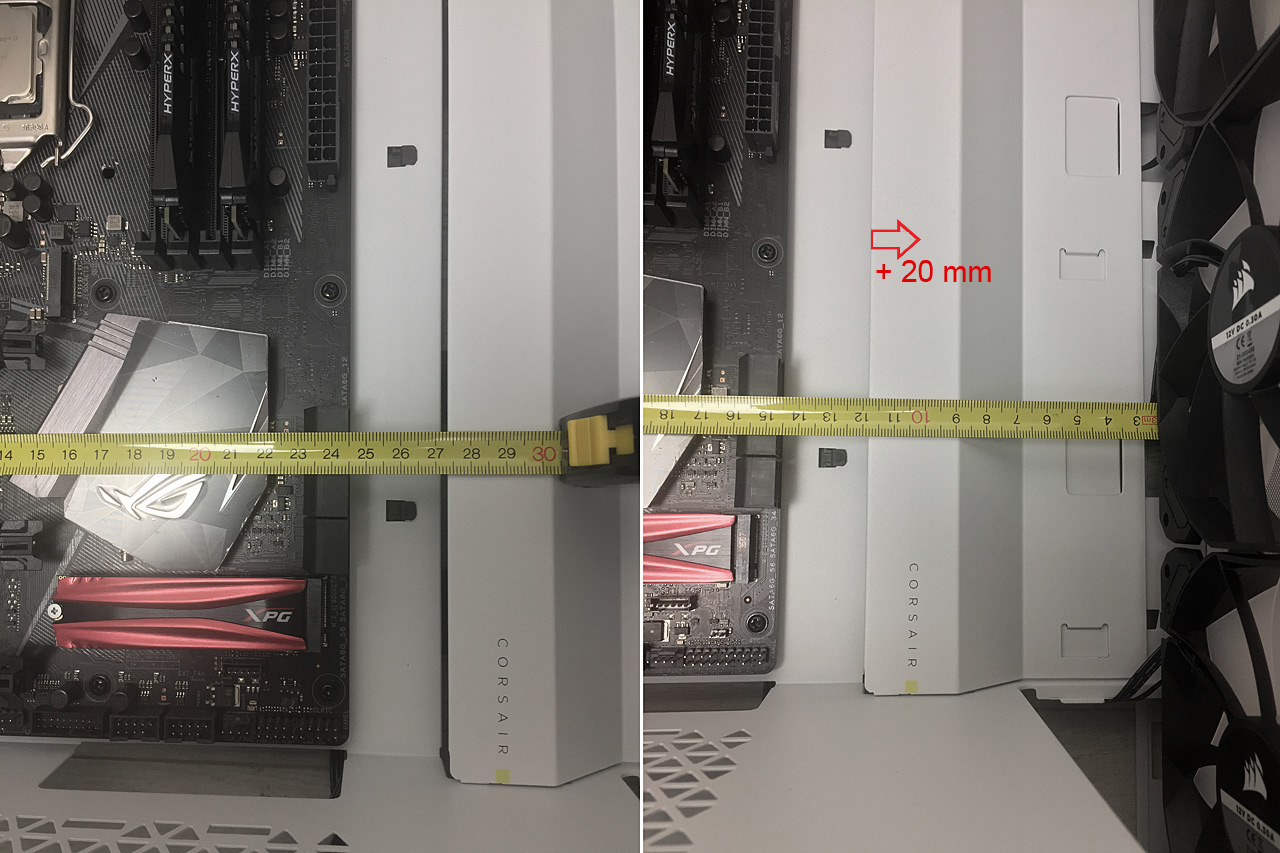

Ve výchozí poloze plechového krytu otvoru pro průchod kabelů lze do skříně osadit základní desku E-ATX s šířkou 273 mm. Dalších 20 mm volného prostoru pak získáme případným posunutím krytu o 20 mm.

Skříně Corsair 4000D AIRFLOW a iCUE 4000X RGB v testu

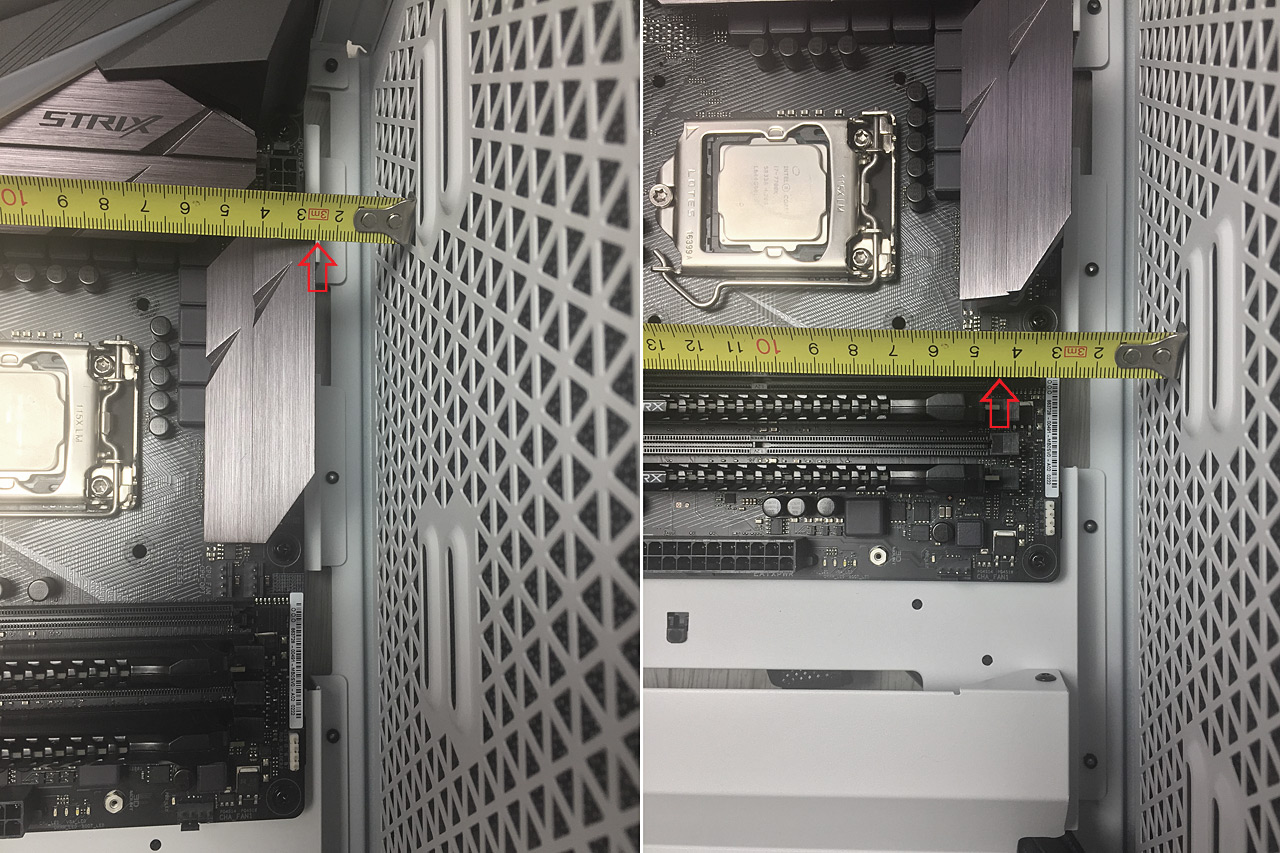

Pro montáž radiátoru vodního chlazení na strop skříně je důležitá nejenom vzdálenost stropu od prvků základní desky, ale také výškové umístění kotevních otvorů pro radiátor nad těmito prvky. Okraj základní desky se nachází 25 mm pod stropem, vzdálenost okraje RAM modulů je 44 mm. Je tedy zřejmé, že případný radiátor s upevněnými ventilátory bude zasahovat až nad RAM moduly. Toto si ale potvrdíme až později.

Skříně Corsair 4000D AIRFLOW a iCUE 4000X RGB v testu

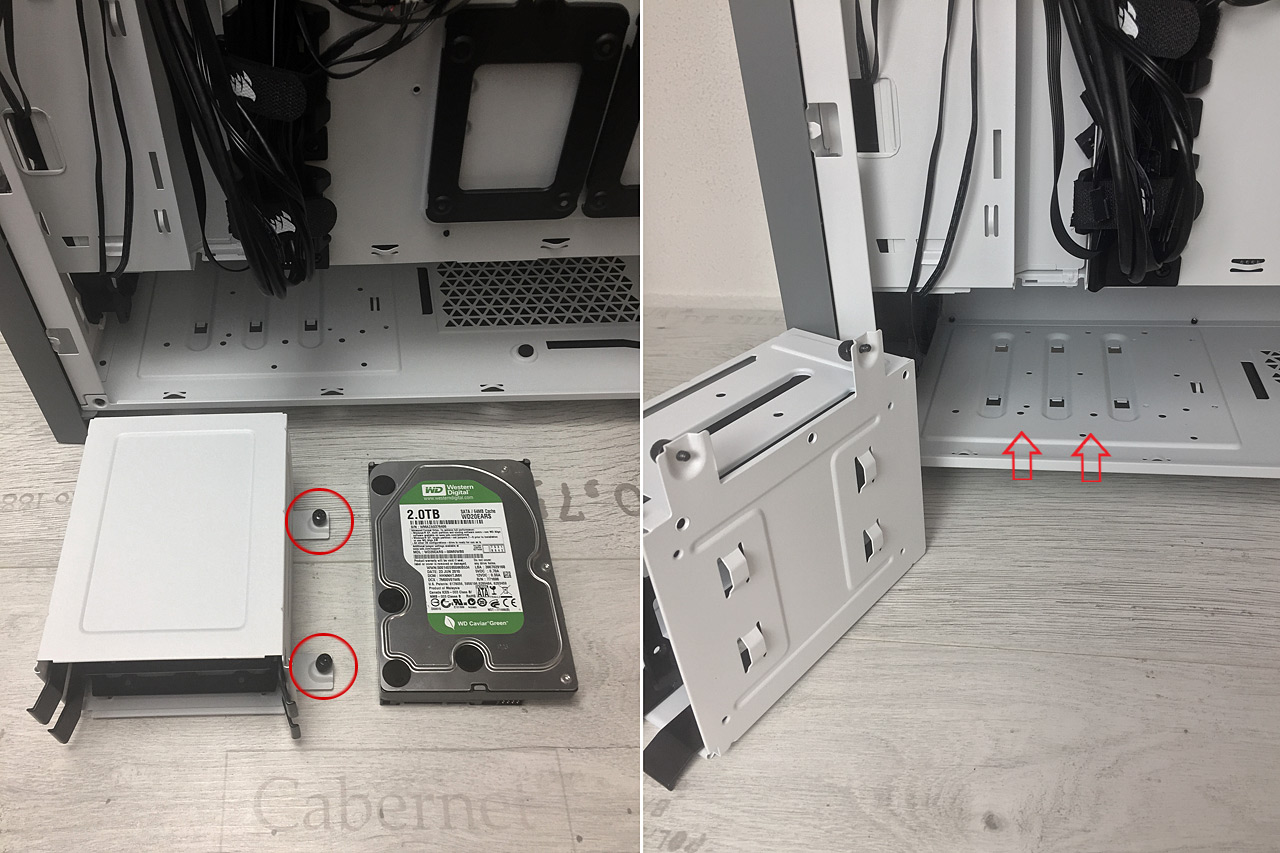

Nejprve do skříně osadíme disky a začneme tím mechanickým o velikosti 3,5". V plechovém koši jsou pro něj připraveny dva plastové šuplíky. Koš není nutné demontovat, ale já jsem tak učinil z důvodu toho, že jej hodlám přesunout do přední pozice o 40 mm blíže k čelu skříně. Koš je v prolisech šasi upevněn háčky a zafixován dvojicí šroubů.

Skříně Corsair 4000D AIRFLOW a iCUE 4000X RGB v testu

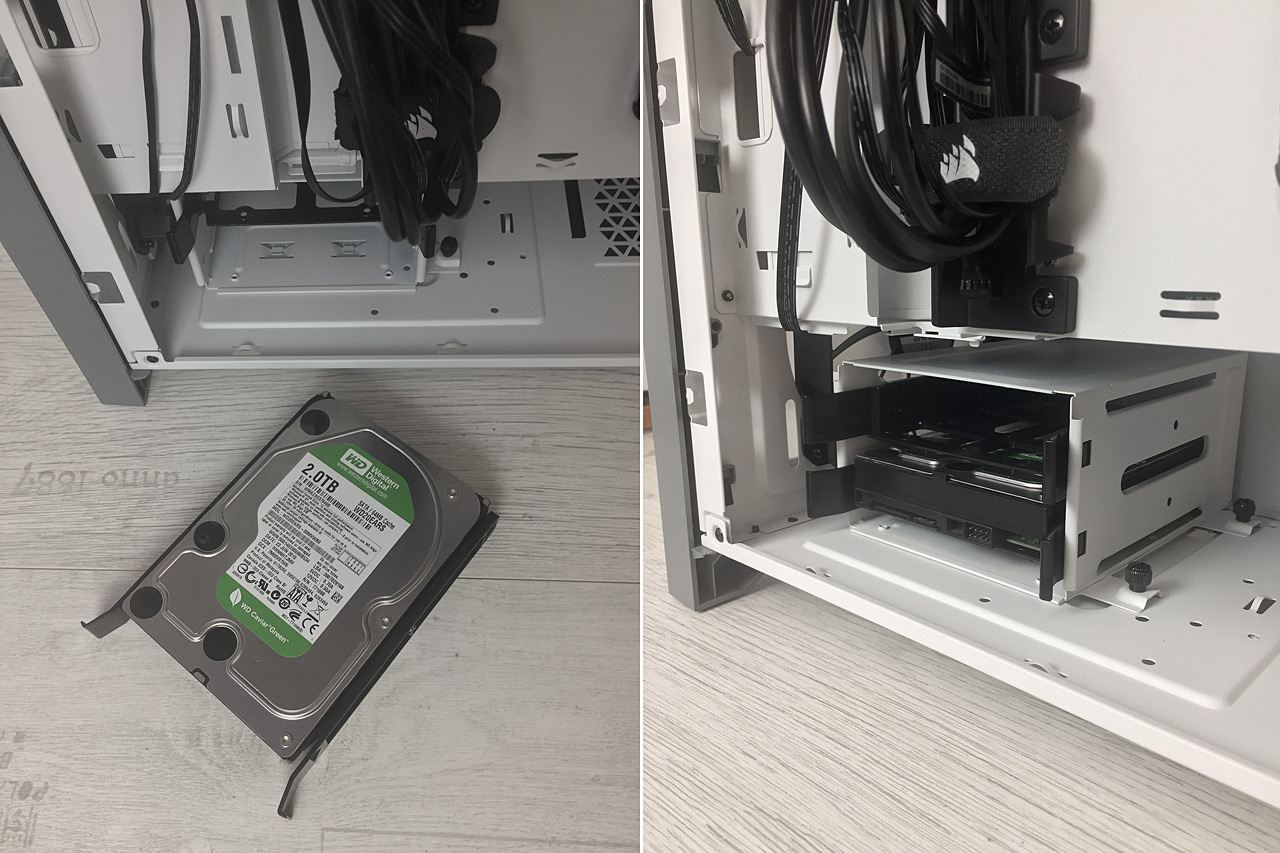

Plastové šuplíky obsahují čtyři hroty umožňující upevnění disku bez pomoci šroubů. Chybí mně zde však jakékoliv opatření pro eliminaci přenosu případných vibraci disku do konstrukce skříně.

Skříně Corsair 4000D AIRFLOW a iCUE 4000X RGB v testu

Po mírném vyhnutí bočnic šuplíku hroty snadno zapadly do odpovídajících kotevních otvorů v disku. Mějme na paměti, že disk je nutné do šuplíku umístit v takové poloze, abychom si zachovali přístup k jeho konektorům. Zasunutý šuplík drží uvnitř koše pevně, bez nežádoucí vůle.

Skříně Corsair 4000D AIRFLOW a iCUE 4000X RGB v testu

Dvojice plechových rámečků na zadní straně přepážky je připravena pro přišroubování disků velikosti 2,5". Jak jsme si již pověděli dříve, tyto rámečky lze alternativně upevnit z opačné strany skříně na strop tunelu. Do uvolněné pozice na zadní straně přepážky lze v takovém případě od výrobce přikoupit speciální dvojitý držák, rozšiřující kapacitu skříně o další dva 2,5" disky.

Skříně Corsair 4000D AIRFLOW a iCUE 4000X RGB v testu

V montáži vzorové sestavy do skříně Corsair iCUE 4000X RGB pokračuji pokusem o osazení 190mm napájecího zdroje V1200 Platinum, který nám poskytla společnost Cooler Master. Ten o 10 mm přesahuje výrobcem oficiálně podporovanou délku instalovaného zdroje.

Skříně Corsair 4000D AIRFLOW a iCUE 4000X RGB v testu

Jelikož jsem si předem posunul koš s diskem o 40 mm vpřed, byla montáž 190mm zdroje zcela bez problémů. Abych se vyhnul nepohodlné manipulaci s konektory, připojil jsem všechny potřebné kabely ke zdroji ještě před jeho vložením do skříně.

Skříně Corsair 4000D AIRFLOW a iCUE 4000X RGB v testu

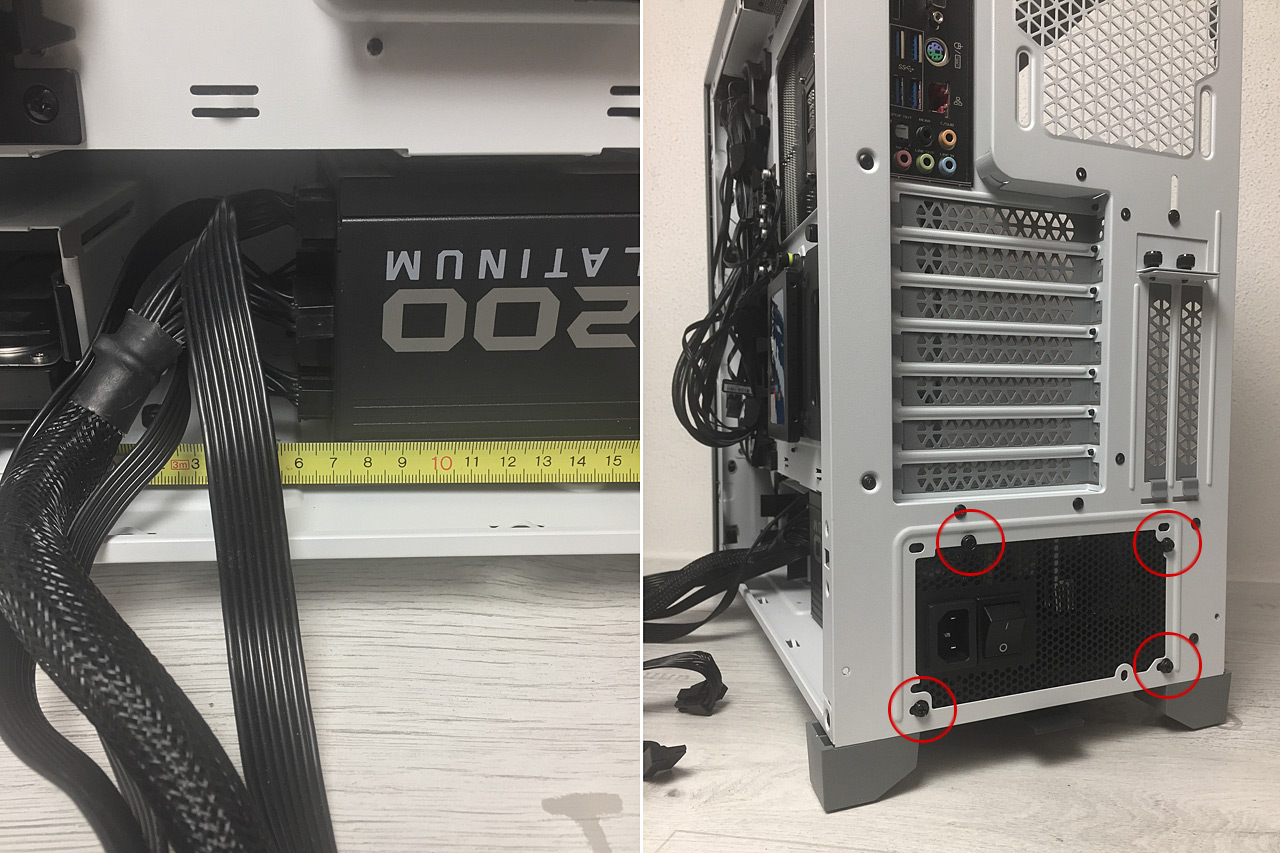

Mezi košem a zdrojem jsem poté naměřil dostatečně volný prostor délky 70 mm. Překvapilo mě, že výrobce skříně nepřibalil obvyklou čtveřici šroubů k upevnění napájecího zdroje, takže jsem si musel pomoci šrouby, které byly přibaleny ke zdroji.

Skříně Corsair 4000D AIRFLOW a iCUE 4000X RGB v testu

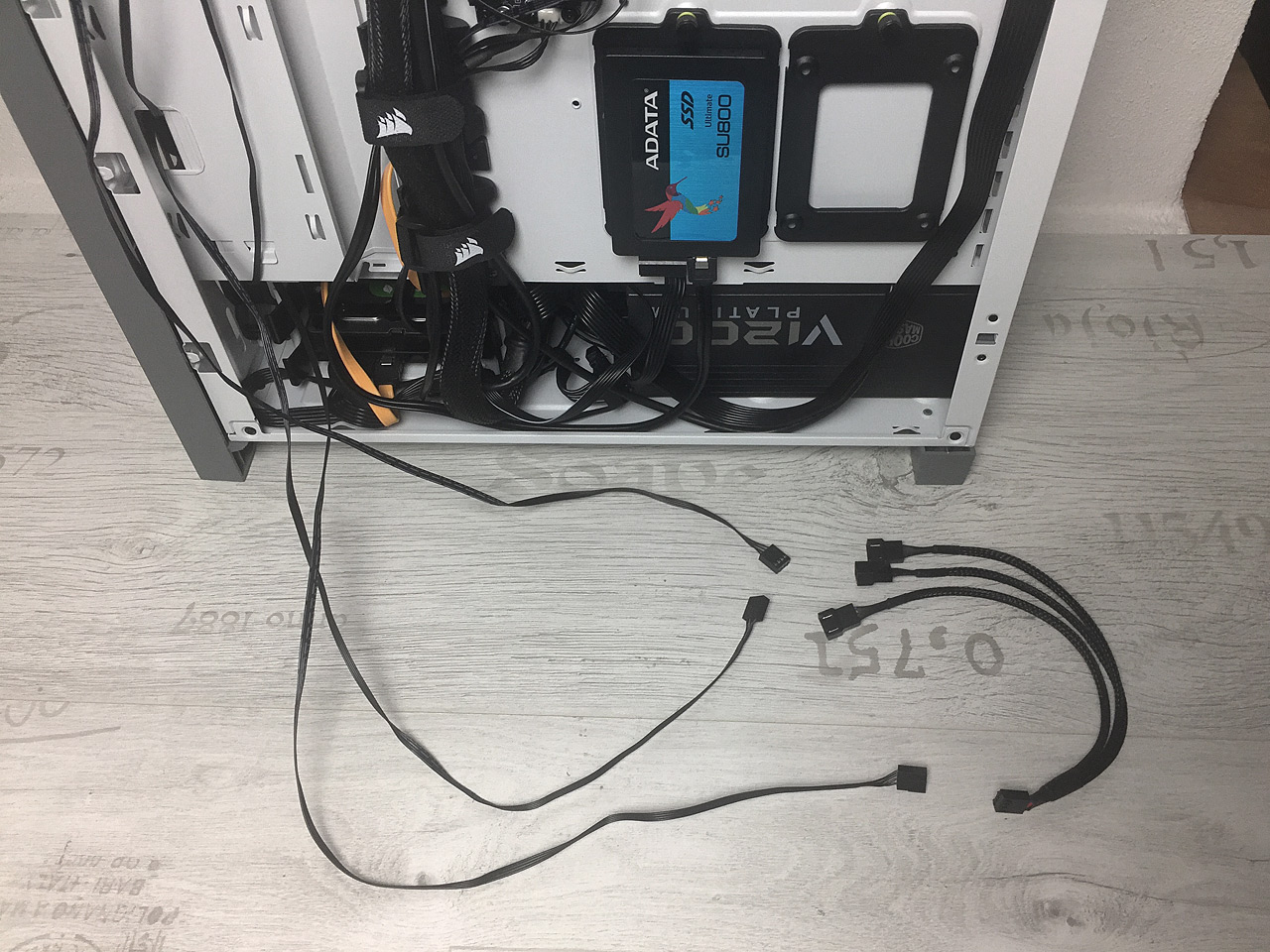

Samostatné připojení třech ventilátorů k základní desce není zrovna praktické, někdy dokonce ani možné z důvodu nedostatku FAN konektorů desky. Proto jsem citelně postrádal rozbočovací kabel pro napojení kabelů se 4pinovými FAN konektory všech tří ventilátorů na společně řízený výstup základní desky. Opět jsem si musel pomoci kabelem z vlastních zásob.
