ASUS Prime AP202 je dle slov výrobce všestranné panoramatické šasi formátu mATX navržené pro stylovou prezentaci komponent. Zakřivený panel z tvrzeného skla se plynule rozprostírá zepředu do strany.
Na pravé straně skříně ASUS Prime AP202 ARGB se nachází klasická plechová bočnice, která nevyžaduje pojištění šrouby. Otevřeme ji pohodlně i bez potřeby nářadí, neboť pro uvolnění horních zámků stačí zatáhnout za její okraj v místě vybrání na zadní stěně skříně.
Na rubu bočnice nenajdeme žádné doplňkové opatření pro zachycení jemnějších částic prachu, to nám však (s ohledem na orientaci proudu vzduchu z ventilátorů směrem ven) chybět nebude. U oboustranně lakovaného plechu bočnice jsem naměřil docela velkou tloušťku 0,9 mm.

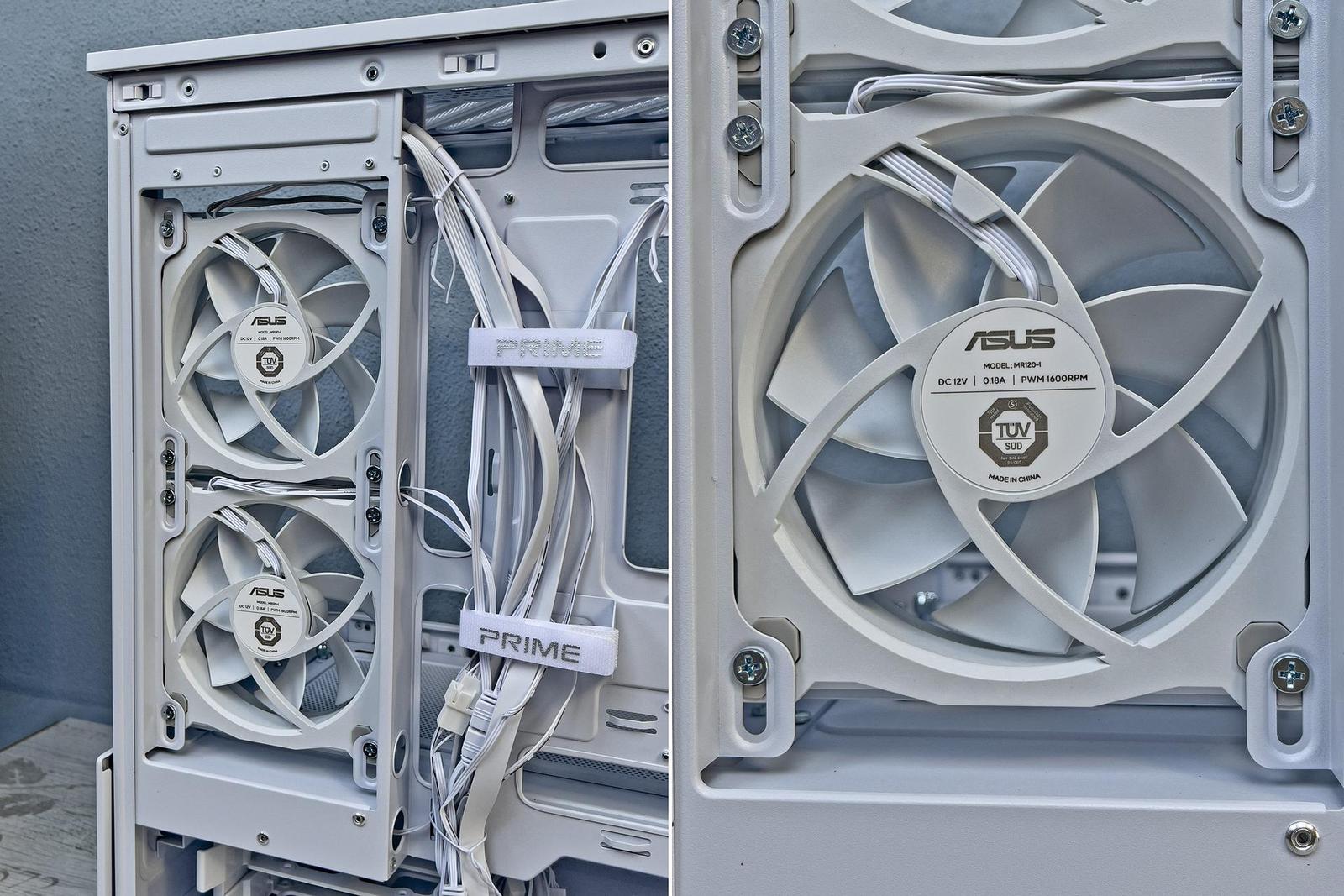

Z pravé strany se nám konečně otevírá volný přístup do spodního prostoru skříně, vyhrazeného pro napájecí zdroj a koš se šuplíky pro disky. Všechny kabely od ventilátorů a I/O prvků skříně jsou soustředěny do společného svazku a dvojicí textilních pásek upevněny pod přepážkou základní desky. Rozbočovač pro ventilátory zde budeme hledat marně, k jejich propojení se používají odbočky na přívodních kabelech.
Boční ventilátory jsou vzdáleny přibližně dva centimetry od jemně děrovaného průduchu v bočnici, což navozuje otázku, jaká část proudu vzduchu drobnými otvory projde a jaká se odrazí zpět. Já už nyní po praktickém vyzkoušení vím, že zde skutečně dochází k citelnému omezení intenzity proudění.
Plechový koš za čelem skříně je k jejímu dnu pevně přinýtován. Vyjmout lze pouze jeho plastové šuplíky. Podle technických specifikací výrobce je zadní prostor skříně schopen pojmout napájecí zdroj do délky 200 mm. Mohu dodat, že bez nůžek na plech to zřejmě nebude možné. Jak vám později ukážu, skutečným limitem bude stále slušných 190 mm.
Výrobce se ve své prezentaci dále chlubí volným prostorem pod přepážkou na pravé straně skříně v šíři 30 mm. Pokud přičtu pár milimetrů ohybu plechu bočnice, tak tuto šířku mohu měřením potvrdit. Měřením také upřesňuji, že boční ventilátory se nachází 19 mm od děrovaného plechu bočnice.
Značnou pevnost šasi zajišťuje nejen husté nýtování jednotlivých dílů, ale také slušná tloušťka lakovaného plechu 0,8 mm.
Kabeláž od čelního I/O panelu skříně zahrnuje po jednom kabelu rozhraní USB 3.0 a 3.2, audiokabel a plochý kablík se sdruženým konektorem spínačů a kontrolek F_PANEL. Šest vodičů tohoto kablíku napovídá, že aktivní budou jen výstupy pro tlačítka Reset a Power, včetně zabudované kontrolky spuštění sestavy. Výstup základní desky pro kontrolku aktivity disku zůstane bohužel nevyužitý.
Na obrázku výše vidíme také samostatné kabely pro napájení a ARGB osvětlení ventilátorů. Každý z těchto kabelů je opatřen koncovkou s odbočkou pro sériové připojení dalšího ventilátoru.
Na závěr se obrázkem podíváme, co nám výrobce přibalil do skromného příslušenství skříně. Kromě nezbytného spojovacího materiálu a několika stahovacích pásek zde máme jen nástrčnou redukci pro křížový šroubovák (k uvolnění distančních sloupků) a tištěnou uživatelskou příručku se záručním listem.
