ASUS Prime AP202 je dle slov výrobce všestranné panoramatické šasi formátu mATX navržené pro stylovou prezentaci komponent. Zakřivený panel z tvrzeného skla se plynule rozprostírá zepředu do strany.

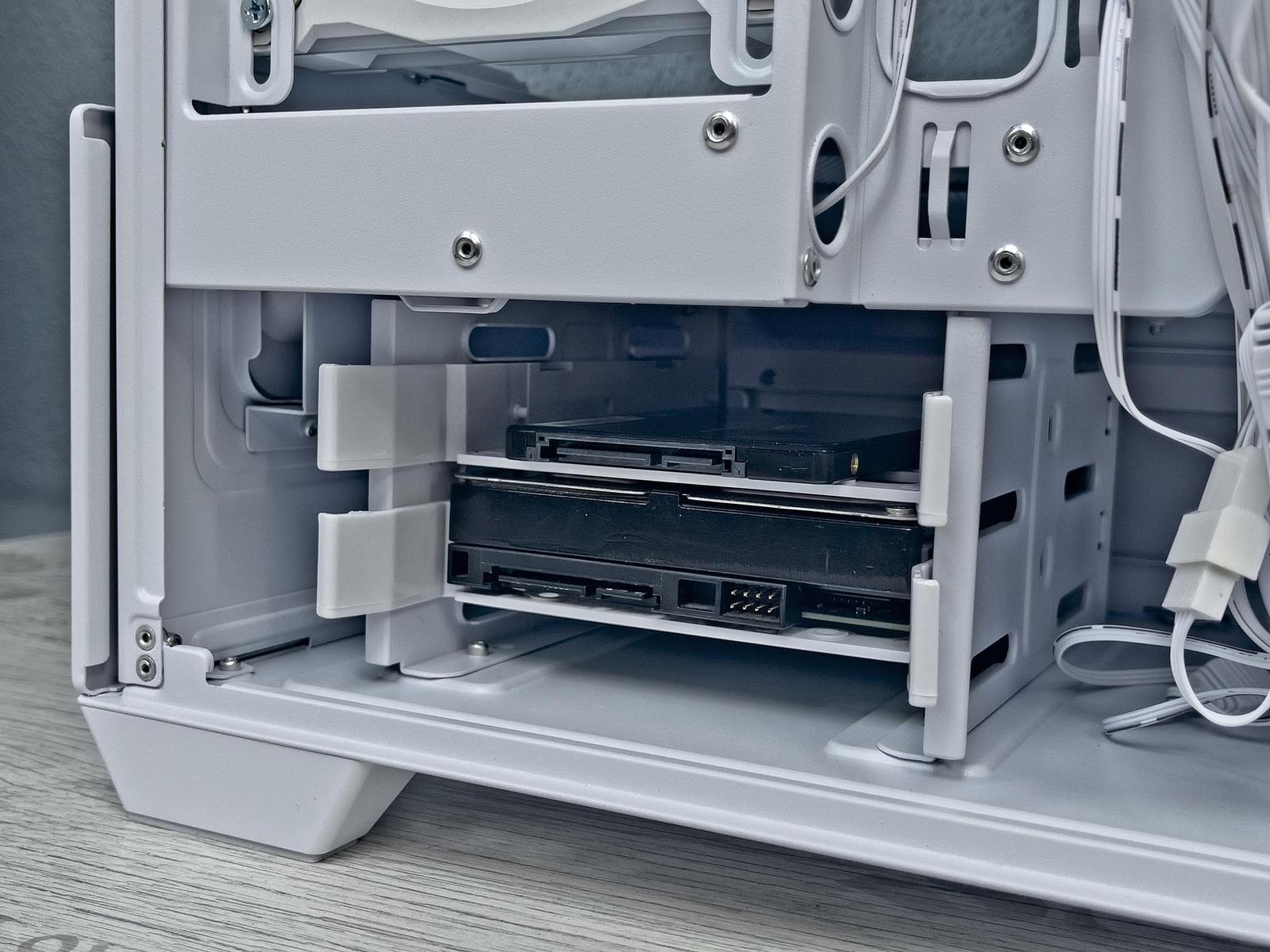

V dalším kroku montáže vzorové sestavy do skříně ASUS Prime AP202 ARGB se podíváme na disky. Ve spodní komoře se vepředu nachází plechový koš s dvojicí jednoduchých plastových šuplíků, které umožňují instalaci disků obou velikostí. Výrobce bohužel i u tohoto modelu zvolil laciné řešení upevnění 3,5“ mechanických disků přímo k bočnicím plastového šuplíku, tedy bez jakýchkoliv opatření proti přenosu případných vibrací do konstrukce skříně.
Disk velikosti 3,5“ lze do šuplíku uchytit pomocí plastových hrotů, které zapadnou do bočních otvorů v disku, nebo jej lze navíc zespod přišroubovat ke dnu šuplíku. Potenciální problém s možným přenosem vibrací disku do konstrukce skříně umocňuje také to, že po zasunutí není šuplík v koši zcela pevně aretován. Přetrvávající vůle tak může být společně s vibracemi zdrojem nepříjemných pazvuků.
Po předchozí zkušenosti z recenze skříně ASUS TUF Gaming GT302 ARGB mě překvapilo, že výrobce u Prime AP202 použil plastové šuplíky odlišné konstrukce. Jedním dechem musím dodat, že horší konstrukce.
K šuplíku lze v obou případech přišroubovat i disk velikosti 2,5“, ale je zde rozdíl v jeho umístění. U GT302 je disk uchycen vespod šuplíku a přišroubován zevnitř. Hlavy šroubů jsou u GT302 zcela zapuštěny do dna šuplíku a nezasahují tak do jeho vnitřního prostoru. To u každého ze šuplíků dovoluje současné upevnění disků obou velikostí.
U dnes testované Prime AP202 jsou kotevní otvory pro 2,5“ disky ve dně šuplíku orientovány tak, že disk lze umístit jen na horní plochu šuplíku a přišroubovat zespod. V tomto případě disky obou velikostí do šuplíku společně neosadíme.
S připojením kabelu k dobře přístupnému konektoru 2,5“ disku nebudeme mít problém. Při pohledu na koš se zasunutými šuplíky marně hledám důvody, které vedly konstruktéry k tomu, aby šuplíky umístili v těsné blízkosti nad sebe. Kdyby totiž využili celé výšky koše, mohli rozšířením mezery mezi šuplíky zlepšit ventilaci disků.
Není to první případ, kdy se v recenzi potkávám s kvalitní a promyšlenou konstrukcí skříně, deklasovanou zcela odfláknutým řešením upevnění disků. Mám takový pocit, že konstruktéři při vývoji skříně jednoduše sáhli po hotovém řešení koše se šuplíky od nějakého subdodavatele, které jen zapracovali do svého návrhu. To by samozřejmě nebyl problém, kdyby nesáhli po zřejmě nejlacinějším řešením od nějakého garážového výrobce, který snad ani nemá ponětí, jak mechanické disky fungují.
Zaplněním obou šuplíků po jednom disku jsme dosáhli celkové kapacity skříně (max. dva disky), a to se může pro některé zákazníky ukázat jako nedostačující. Výrobce zde neumožnil upevnění dalších 2,5“ disků na spodní stranu přepážky pod základní deskou a o to víc zamrzí, že nevyužil alespoň plného potenciálu koše a šuplíků jako v případě modelu GT302.
Pokračujme ale dále v montáži vzorové sestavy, kde na řadu přichází napájecí zdroj, jenž má své místo v zadní části spodní komory skříně. Mezi zadní stěnou a košem pro disky jsem pro potřeby zdroje naměřil volný prostor délky 270 mm. Podle výrobce je však limitní délkou zdroje 200 mm a důvodem tohoto limitu je tvarování stropu a boční konstrukce spodní komory.
Skříň Prime AP202 není vybavena demontovatelným rámečkem zdroje, takže jej lze osadit pouze z vnitřního prostoru spodní komory. Vzhledem k prostorovým možnostem skříně by s tím neměl problém.
Zjistil jsem však, že výrobcem uváděný limit 200 mm zde nelze využít a skutečným limitem je právě můj zdroj délky 190 mm. Důvodem je tvarování šasi, které zkracuje prostor, jímž lze zdroj do skříně kolmým směrem zasunout. Zkoušel jsem zdroj zasouvat různě zešikma, zda tím nezískám více prostoru, ale nijak to nešlo. Jsem přesvědčen, že zdroj s délkou pláště 200 mm bych bez poškození do této skříně nenacpal.
Napájecí zdroj jsem přišrouboval k zadní stěně čtyřmi šrouby z příslušenství skříně a teprve později jsem k němu připojil všechny potřebné kabely.
Po připojení všech kabelů k základní desce jsem procesor osadil AIO chladičem velikosti 240 mm v odpovídající bílé barvě.
Montáž vzorové sestavy zakončuji tradičně grafickou kartou, která může mít délku až 420 mm. Velikostní formát skříně mATX nedovoluje využít alternativní polohu vertikální, takže k dispozici máme výhradně klasickou horizontální polohu se zasazením grafiky do primárního PCIe ×16 slotu základní desky.
