ASUS Prime AP202 je dle slov výrobce všestranné panoramatické šasi formátu mATX navržené pro stylovou prezentaci komponent. Zakřivený panel z tvrzeného skla se plynule rozprostírá zepředu do strany.
Pojďme se již podívat na montáž vzorové sestavy do skříně ASUS Prime AP202 ARGB. Jako obvykle ji zahajuji instalací základní desky, tentokrát formátu Micro-ATX. K již připraveným distančním sloupkům desku upevňuji osmi šrouby z příslušenství skříně.
Přepážka pod základní deskou poskytuje délku 276 mm, mezi předním okrajem desky a bočními ventilátory jsem naměřil mezeru šíře 37 mm.
Spodní okraj základní desky se nachází 23 mm nade dnem horního prostoru skříně. V případě osazení ventilátorů tloušťky 25 mm zde však k žádné kolizi s okrajem základní desky nedojde, neboť montážní pozice pro ventilátory jsou s dostatečným odstupem posunuty k levé straně skříně. Mezi stropem skříně a horním okrajem základní desky jsem pak naměřil vzdálenost 50 mm. Také zde musíme počítat s tím, že případný radiátor vodního chlazení s ventilátory bude zasahovat na plochu základní desky, což je opět řešeno jeho dostatečným bočním odstupem.
Rozhodl jsem se demonstrovat instalaci 120mm ventilátorů na dno horního prostoru skříně tím, co jsem měl zrovna po ruce. V ideálním případě bych zde použil set trojice reverzních ventilátorů ASUS MR120 v barvě shodné se skříní, který u nás vyjde na necelých osm stovek.
Z čelního pohledu vidíme, že ventilátory se skutečně nachází bokem od spodního okraje základní desky a nebrání tak v přístupu k jejím konektorům. Svou výškou však zčásti zasahují do prostoru před spodním PCIe slotem základní desky. Na to musíme pamatovat při výběru grafické karty s rozměrným chladičem, který by neměl výrazněji přesáhnout šířku tří slotů.
Když už jsem měl v ruce trojici 120mm ventilátorů, tak jsem se ještě ověřil, že se bez problému vejdou i do stropní pozice. Již jsem se nezdržoval jejich šroubováním zespod, ale pouze jsem je na strop skříně shora položil.
Totéž jsem udělal s ventilátory velikosti 140 mm. Na strop skříně Prime AP202 se vejdou maximálně dva.
Zřejmě nejlepší variantou chlazení procesoru v kompaktním interiéru testované skříně bude AIO chladič. Skříň oficiálně podporuje jen chladiče do velikosti 360 mm s radiátory šíře 120 mm. Byl jsem pozitivně překvapený, že se na strop pohodlně vešel i poněkud přerostlý radiátor AIO chladiče Fractal Design Celsius+ S36 Prisma s délkou 403 mm.
Využil jsem již z výroby posunutý zadní ventilátor do spodní pozice a okraj radiátoru jsem zasunul nad něj.
Ventilátory AIO chladiče mírně zasahují nad plochu základní desky, ale jsou v dostatečné výšce nad ní, takže by nemělo dojít ke vzájemné kolizi ani u desek s vyššími součástmi. V případě použití tlustšího radiátoru bude vhodné použít nižší RAM moduly. Jak vidíme na obrázku níže, do skříně by se vešel klidně i o centimetr delší radiátor.

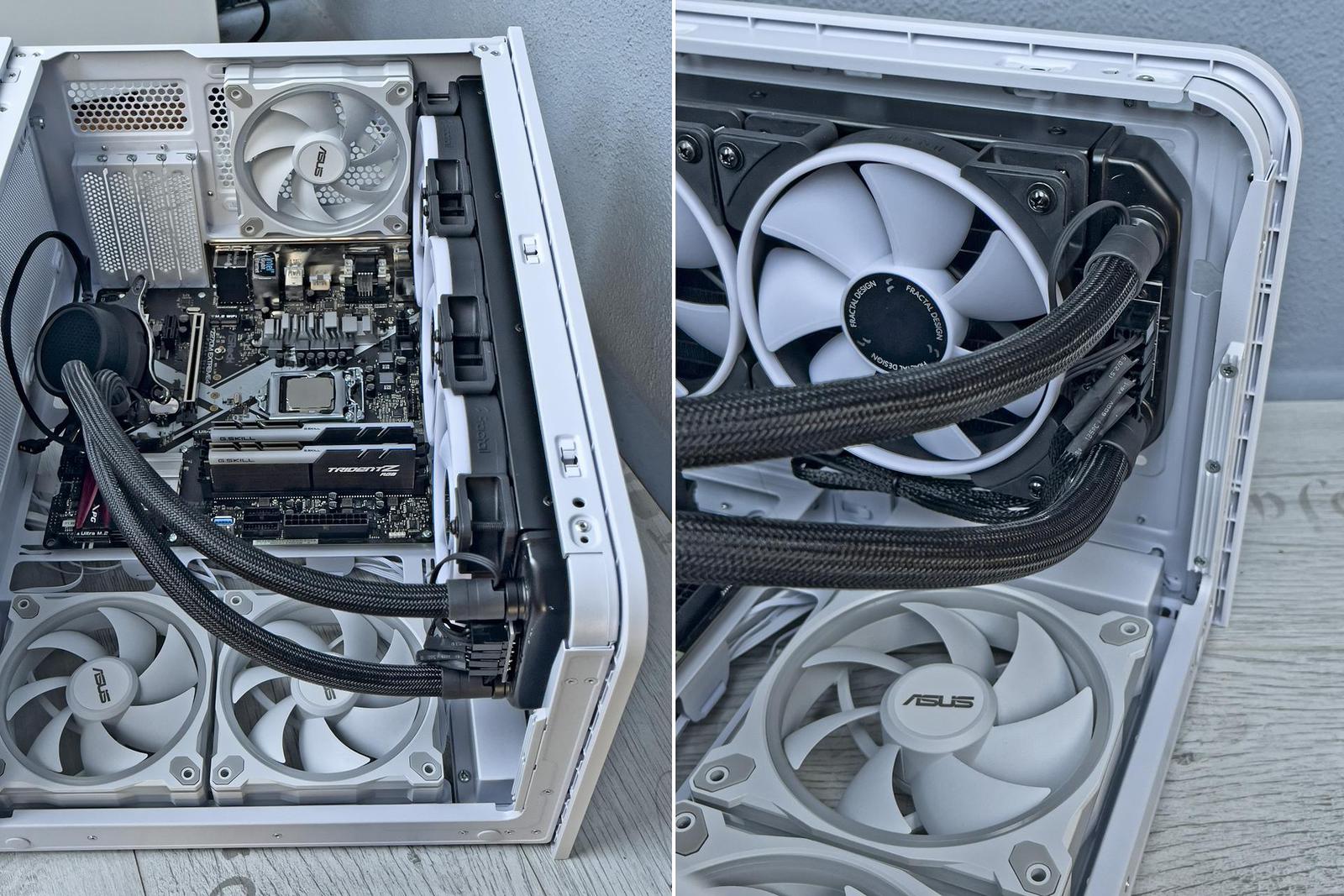

U skříně s koncepcí prosklené vitríny vypadá lépe, pokud radiátor orientujeme hadicemi dozadu. V takovém případě však mohou kolidovat se zadním ventilátorem. AIO chladič Celsius+ má tlusté a málo poddajné hadice, ale při posunutí radiátoru zcela dopředu to nakonec vyšlo.
Hadice se mně opírají o okraj zadního ventilátoru a mírně deformují, ale nemělo by dojít k jejich poškození. Posunutím radiátoru jsem také přišel o možnost přišroubování přední dvojice jeho šroubů, což opět nepovažuji za problém. Každopádně při výběru komponent finální sestavy do této skříně bude vhodné volit 360mm AIO chladiče se standardní délkou, u nichž na podobné problémy nenarazíme.

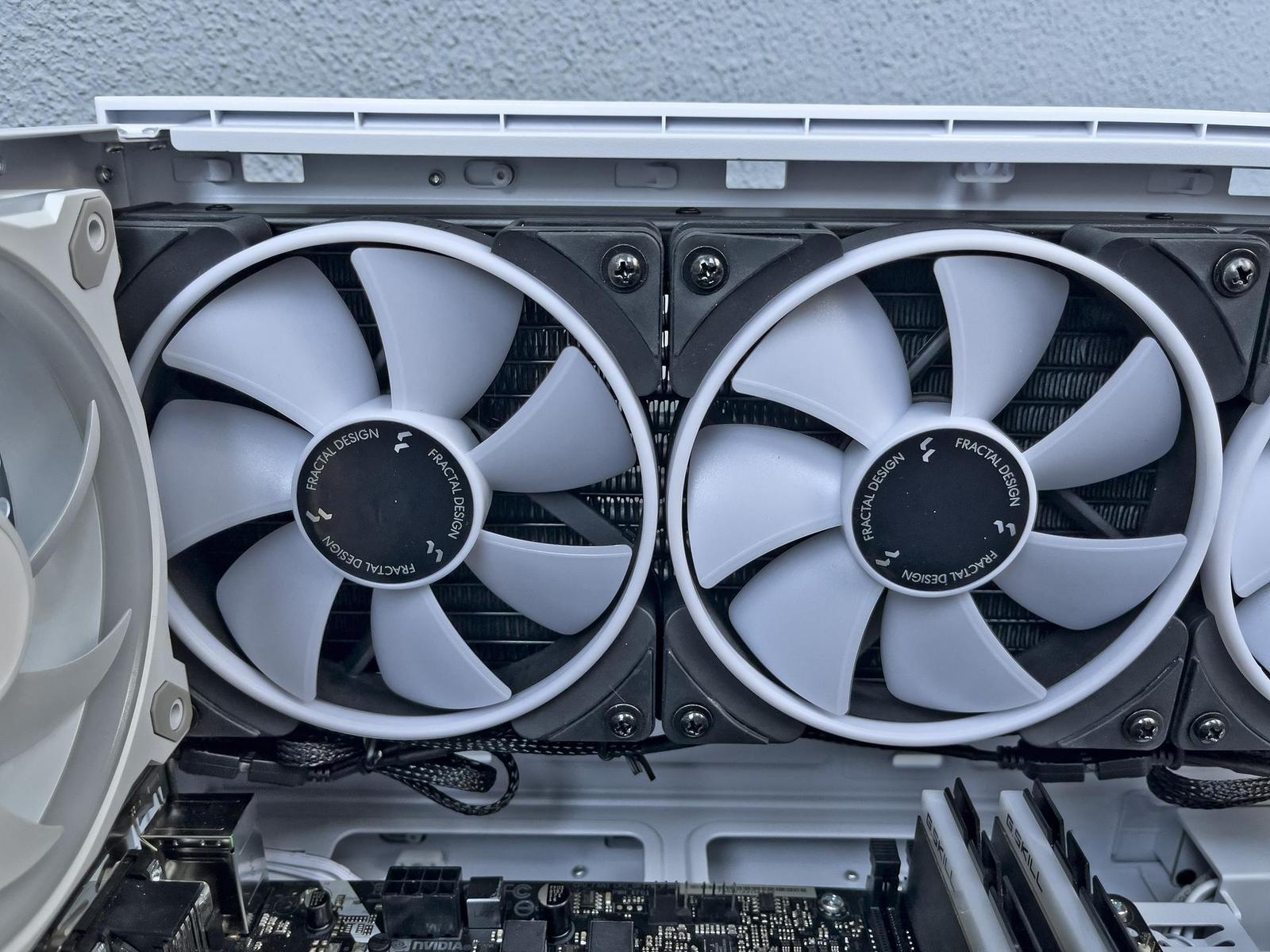

Přestože výrobce ve svých materiálech neuvádí podporu radiátorů s šířkou 140 mm, já jsem na strop skříně pohodlně a bez problémů osadil i přerostlý radiátor Fractal Design Celsius+ S28 Prisma velikosti 280 mm.
Vděčím za to ovšem konkrétní základní desce. Stejně jako u radiátoru předchozí velikosti, i zde zasahují jeho ventilátory nad prostor základní desky. Podmínkou použití 280mm radiátoru proto bude absence jakýchkoliv vyšších součástí u horního okraje základní desky. Z důvodu možné kolize s RAM moduly budeme také omezeni u tloušťky radiátoru.
Následující obrázek nejlépe ilustruje, že osazení 280mm AIO chladiče mně umožnila základní deska, která má na horním okraji jen nízké součástky.
Poměrně velká šířka skříně Prime AP202 dovoluje použití věžového chladiče do výšky 175 mm, takže lze do ní osadit i oblíbený model Noctua NH-D15. Podmínkou bude ovšem použití standardních RAM modulů s nižším pasivem. Ty moje moduly byly o cca tři milimetry nad limit a přední ventilátor chladiče mně nedovoloval dovření bočnice.
