Novinka výrobce Cooler Master rozšiřuje produktovou řadu počítačových skříní střední třídy MasterBox. Za příznivou cenu nabízí slušnou výbavu, nadčasový design ve dvou barevných variantách, prostorný a dobře větraný interiér, nebo také podporu moderních základních desek s konektory ukrytými na zadní straně. Nutné úspory výrobních nákladů ale přináší s sebou také některé kompromisy.
Plechová bočnice na pravé straně skříně Cooler Master MasterBox 600 je na své zadní hraně upevněna k šasi dvojicí šroubů. Po uvolnění těchto šroubů lze povytažením směrem vzad bočnici odejmout.
Bočnice je obyčejným výliskem z hladkého plechu, který podle očekávání není opatřen žádným tlumícím materiálem. K šasi je bočnice vepředu uchycena pomocí ohybu a po bocích pak drobnými háčky.

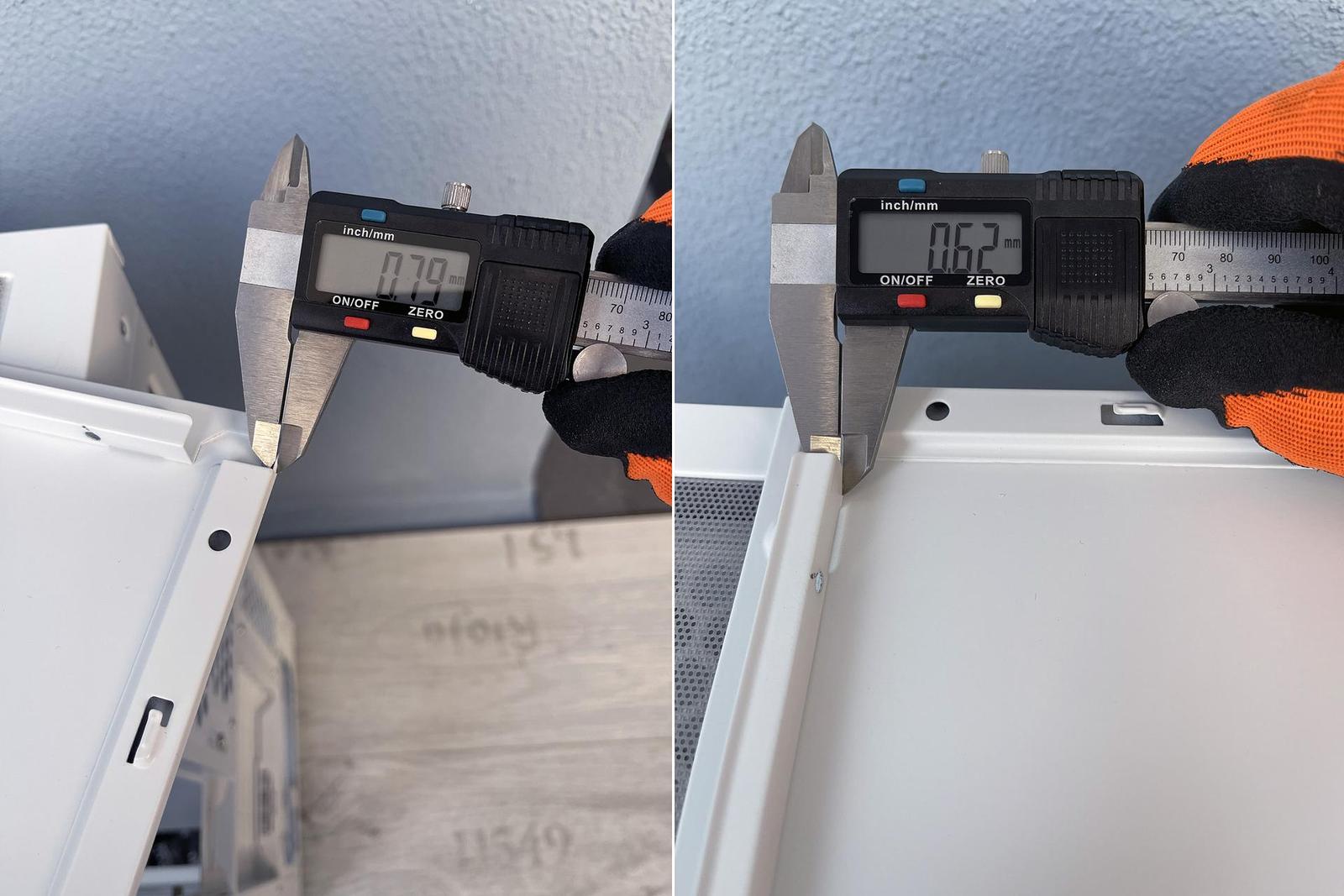

Tentokrát se mně nepovedlo jednoznačně určit tloušťku lakovaného plechu bočnice. Je zde jen totiž málo míst, u nichž není okraj plechu zdvojen a u těch málo míst jsem naměřil dost rozdílné výsledky v rozsahu 0,6 – 0,8 mm. Subjektivně se přikláním spíše k nižší tloušťce, neboť samotná bočnice se mně v rukou kroutila jako had.
Rozměrné otvory v přepážce pod základní deskou umožňují použití moderních desek s přípojnými konektory na spodní straně. Všechny kabely u takové desky zůstanou skryty pohledu v prostoru pod přepážkou. Početné menší kruhové otvory v pak vyznačují kotevní pozice pro upevnění až pěti disků velikosti 2,5“.
Z pravé strany skříně je také přístupný tunel s prostorem pro ATX napájecí zdroj. Jak si můžeme všimnout, na zvýšených prolisech v místě uložení zdroje chybí obvyklé pružné podložky, které by eliminovaly přenos vibrací do konstrukce skříně. V přední polovině tunelu se pak nachází demontovatelný plechový koš pro dvojici disků velikosti 3,5“.
Všechny čtyři standardně dodávané ventilátory jsou již z výroby připojeny k interní řídicí jednotce. Ta nabízí čtyři společně řízené PWM FAN výstupy a pět výstupů ARGB osvětlení. Po připojení tlačítka Reset lze pomocí této jednotky režimy osvětlení měnit ručně, ale po připojení komunikačního kabelu od jednotky do základní desky se tato možnost deaktivuje. Všechny kabely od stropních I/O prvků jsou v bílém provedení, drobné kablíky rozhraní F-PANEL jsou šikovně spojeny do společného konektoru. Černé kabely pak slouží k propojení řídicí jednotky se základní deskou a napájecím zdrojem.
Na tomto místě mám pro vás kontrolní otázku. Poznáte při pohledu na detailní obrázek řídicí jednotky, kde udělal výrobce chybu?
Pokud jste to nepoznali, tak nevadí. Nevšimli si toho i někteří odborní recenzenti, kteří pak došli k mylnému závěru, že testovaná skříň je i v klidu příliš hlučná. Chybou výrobce bylo, že k PWM výstupu řídicí jednotky připojil také 3pinový kabel od zadního ventilátoru, který není schopen řízení pomocí pulzně modulovaného signálu. Při tomto zapojení poběží zadní ventilátor trvale v nejvyšších otáčkách, což se pak logicky projeví vysokou hlučností. Zadní ventilátor proto musíme přepojit přímo k základní desce, která jej bude schopna řídit pomocí změny napětí.

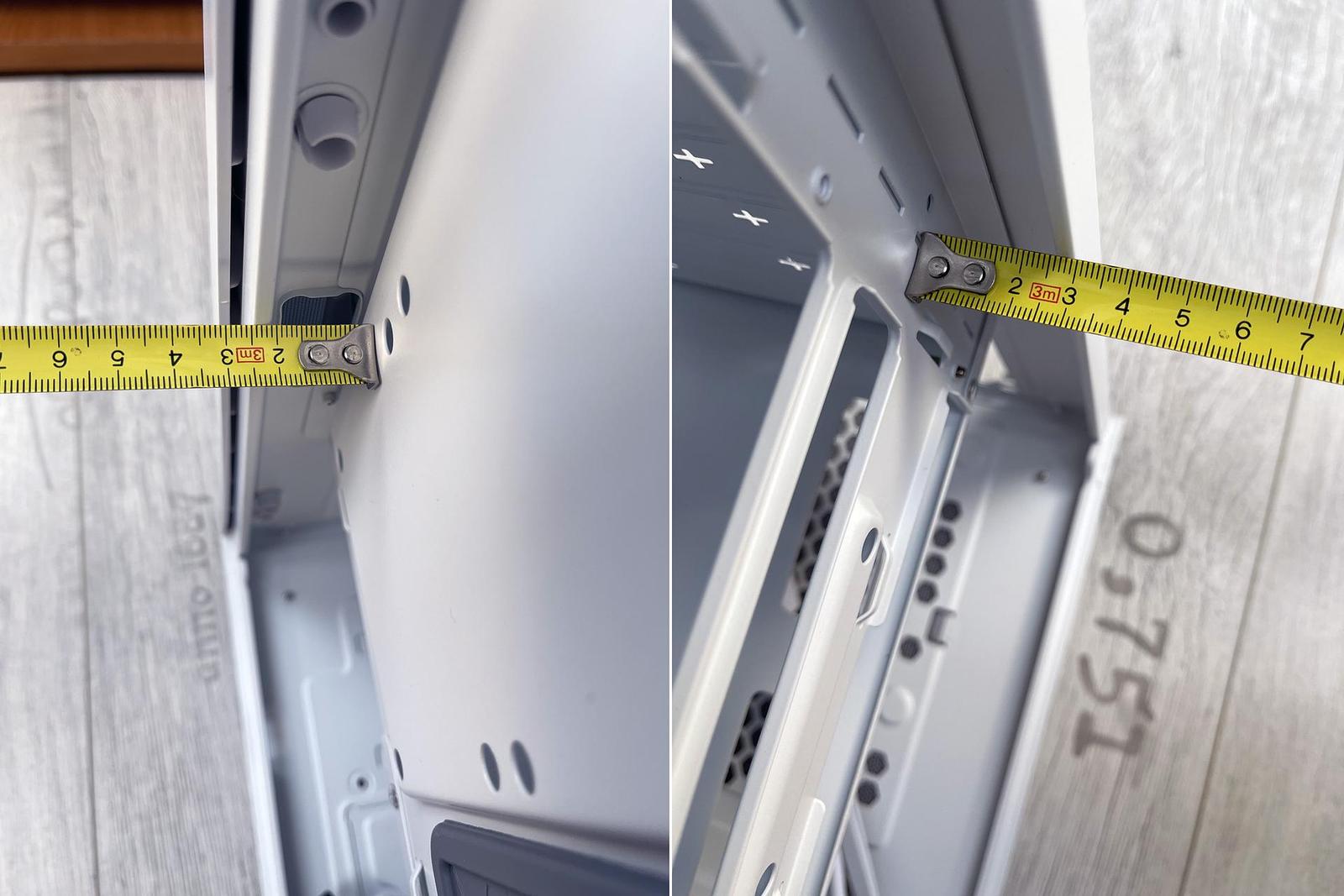

Mezi přepážkou a pravou bočnicí jsem naměřil prostor šířky cca 30 mm. S uklizením veškeré kabeláže asi nebudeme mít žádné problémy.
Rozdílné výsledky mně komplikovaly také měření tloušťky plechu u samotné konstrukce šasi. Na různých místech jsem zaznamenal odlišné hodnoty v rozsahu 0,7 – 0,8 mm.
Závěrem představení skříně se podíváme krátce na její příslušenství. Kromě nezbytného spojovacího materiálu zde máme jen montážní lišty pro 3,5“ disky, gumové průchodky pro upevnění 2,5“ disků, několik plastových stahovacích pásek a jednoduchou uživatelskou příručku.
