Novinka výrobce Cooler Master rozšiřuje produktovou řadu počítačových skříní střední třídy MasterBox. Za příznivou cenu nabízí slušnou výbavu, nadčasový design ve dvou barevných variantách, prostorný a dobře větraný interiér, nebo také podporu moderních základních desek s konektory ukrytými na zadní straně. Nutné úspory výrobních nákladů ale přináší s sebou také některé kompromisy.
V dalším kroku montáže vzorové sestavy do skříně Cooler Master MasterBox 600 budeme instalovat napájecí zdroj. Podle výrobce lze do skříně osadit ATX zdroj délky až 170 mm. Pokud demontujeme (posuneme) koš s disky, tak až do délky 210 mm.
Já jsem použil zdroj délky 190 mm a mezi ním a košem s disky v zadní pozici mně zůstala mezera šíře 30 mm. Ta je stále dostačující na to, aby se sem vešly všechny kabely s jejich konektory. Pro pohodlné připojení kabelů jsem později koš s disky dočasně demontoval.
Skutečným limitem pro délku napájecího zdroje není ovšem volný prostor uvnitř tunelu, ale délka vykrojení spodního okraje šasi, skrze které je nutné zdroj do tunelu z boku zasunout. Jinou cestou jej do skříně nedostaneme.
Testovaná skříň bohužel neumožňuje montáž grafické karty v alternativní vertikální poloze. K dispozici je pouze klasická horizontální poloha s osazením grafiky přímo do PCIe slotu základní desky.

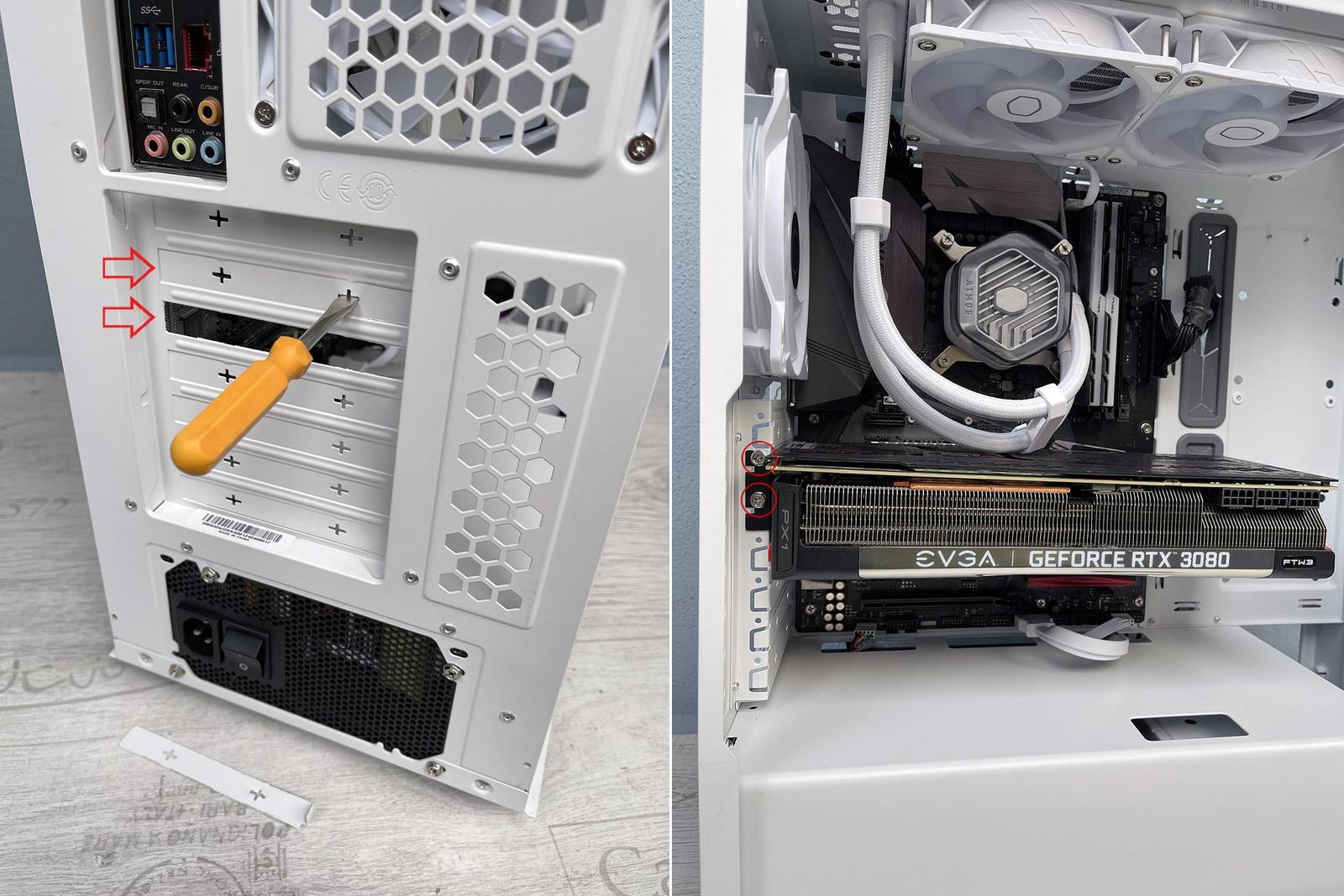

Před samotnou montáží grafické karty musíme na zadní stěně skříně vylomit odpovídající počet záslepek PCIe slotů. S každou záslepkou jsem zápasil docela dlouhou dobu, aby vůbec povolila. Úzké příčky tenkého plechu mezi záslepkami se přitom výrazně kroutily a já měl velké obavy, abych je také neulomil. Po vylomených záslepkách pak v otvorech zbyly zubaté hrany s výstupky ostrými jako žiletka. Tohle je fakt špatné konstrukční řešení.
Po vylomení záslepek jsem grafickou kartu snadno zasunul do primárního PCIe 16× slotu základní desky a v místě záslepek pojistil dvojicí šroubů z příslušenství skříně.
Dlouhá grafická karta se svou vahou mírně vyklání směrem vzad a pro dlouhodobý provoz by tedy bylo vhodné doplnit vzadu nějakou podpěru.
