Novinka výrobce Cooler Master rozšiřuje produktovou řadu počítačových skříní střední třídy MasterBox. Za příznivou cenu nabízí slušnou výbavu, nadčasový design ve dvou barevných variantách, prostorný a dobře větraný interiér, nebo také podporu moderních základních desek s konektory ukrytými na zadní straně. Nutné úspory výrobních nákladů ale přináší s sebou také některé kompromisy.
Pojďme si nyní ukázat vestavbu vzorové sestavy do dnes testované skříně Cooler Master MasterBox 600. Tu jsem jako obvykle zahájil osazením základní desky formátu ATX, pro níž jsou v přepážce předem připraveny všechny distanční sloupky. K upevnění desky nám výrobce přibalil šrouby s poměrně velkou hlavou, což může být problém u některých desek s povrchovými kryty, v nichž jsou otvory s menším průměrem (například NZXT N7).
Rovná přepážka v jediné úrovni dovoluje i použití základní desky většího formátu E-ATX, podle výrobce do délky 277 mm. A skutečně tato délka odpovídá vzdálenosti, kterou jsem naměřil od zadní stěny skříně po otvory k protažení kabelů. Vzdálenost ATX desky od čela skříně činí 165 mm.
Velmi důležitá je vzdálenost desky od stropu skříně, kde jsem naměřil 53 mm. Pokud odečtu výšku stropních prolisů v místě kotevních otvorů, tak pro případný stropní radiátor s ventilátory zde zbývá pouhých 50 mm. A to je docela málo, takže můžeme očekávat problémy s kolizí radiátoru vůči základní desce. Na opačné straně je deska vzdálena 5 mm od stropu tunelu.
Takže se na možnosti instalace radiátorů vodního chlazení hned podívejme. Na čelo skříně by se měl vejít radiátor do velikosti 420 mm, ale ten nemám k dispozici. Menší 360mm radiátor se na čelo vejde s obrovskou rezervou i od pohledu, takže jsem se rovnou zaměřil na upevnění tohoto radiátoru na strop skříně. Vzorový radiátor patří mezi nadstandardně dlouhé modely, a přesto jej bylo možné na strop přišroubovat zcela bez problémů, dokonce ještě s drobnou rezervou.
Přestože ventilátory chladiče mírně zasahují nad horní okraj základní desky, jsou dostatečně vysoko a s pasivem desky nekolidují. Problém by nastal až u mnohem tlustšího radiátoru, kdy by mohlo dojít ke kolizi s vysokými moduly RAM.

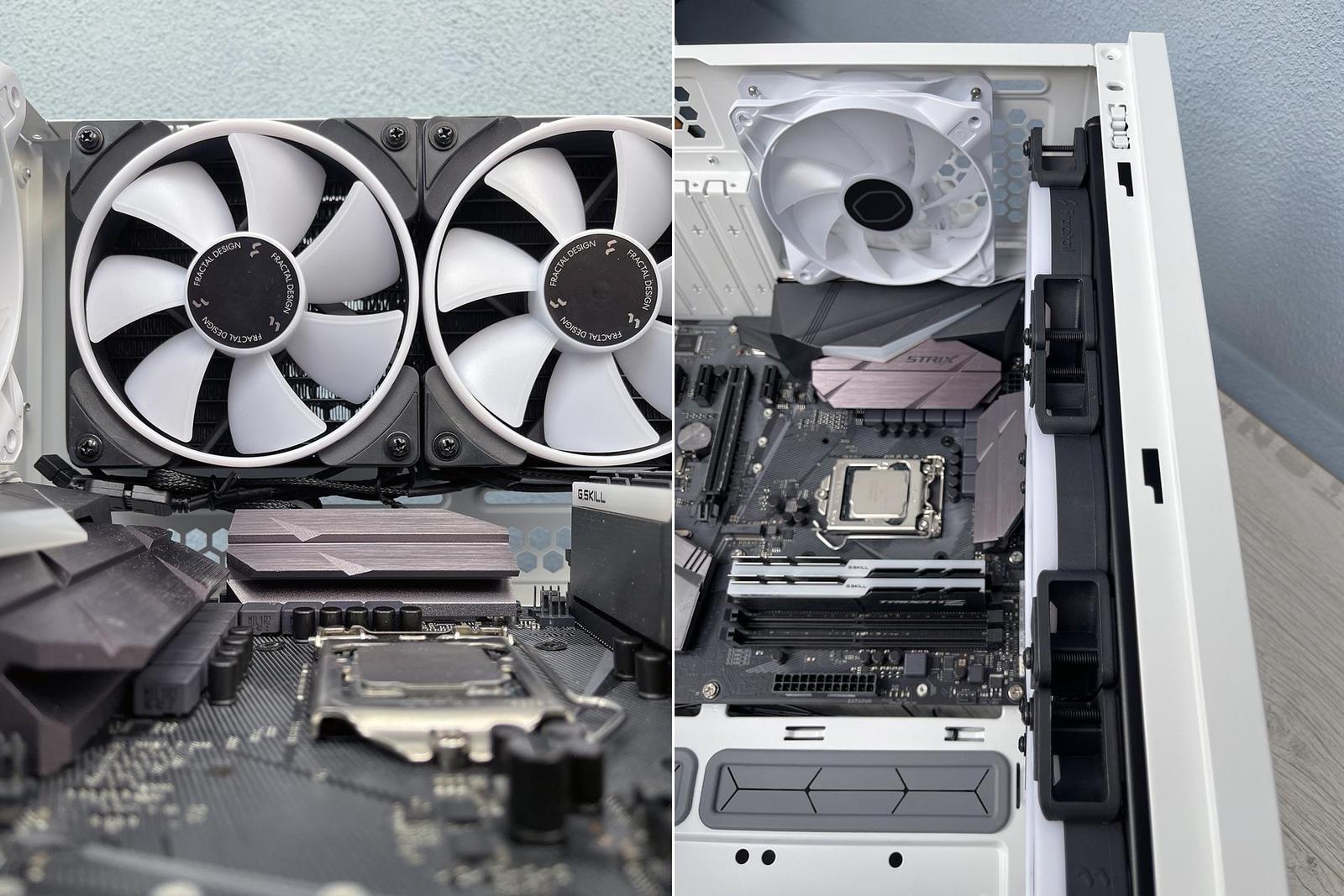

K očekávané kolizi skutečně došlo při pokusu o instalaci širšího radiátoru velikosti 280 mm. Sice se mně podařilo jej na strop skříně nakonec přišroubovat, ale jen za cenu toho, že jsem mírně vyvrátil vysoký pasiv na základní desce. Tohle považuji za vážnou chybu návrhu, neboť po zvýšení skříně o zanedbatelných 5 mm by k této kolizi nedošlo.
Přestože se ventilátor svým rámem silně opírá do pasivu základní desky, volnému otáčení jeho rotoru to nevadí. Ale může to časem vadit kontaktu pasívu s aktivními prvky napájecí kaskády desky, takže takhle bych to dlouhodobě provozovat nechtěl. Vystupující šroub v rohu ventilátoru navíc brání případnému posuvu radiátoru směrem k čelu skříně.
