Pro účely recenzí počítačových skříní jsem komponenty vzorové sestavy nově rozšířil o 240mm AIO chladič procesoru Cooler Master MasterLiquid 240 Atmos v bílém provedení. Jelikož dnes testovaná skříň Cooler Master MasterBox 600 je také bílá, použiji tento chladič, aby to s ním opticky pěkně ladilo.
Chladič je dodáván v atraktivní krabičce z lakovaného kartonu s celobarevným potiskem. Na zadní straně krabičky najdeme informace o vlastnostech chladiče, a také tabulku s technickými parametry. Na obrázku níže jsou informace dobře čitelné, takže je nebudu opisovat.
K dojmu hodnotného produktu přispívá také způsob zabalení dílčích komponent chladiče do samostatných krabiček. Díly jsou roztříděny podle jednotlivých socketů do třech krabiček s přehledným potiskem, který ukazuje nejen zabalený obsah, ale ve zkratce i jeho použití.
Radiátor je přímo z výroby opatřen ARGB ventilátory, které mají samostatné kabely pro napájení a osvětlení. Také blok s pumpou má obdobně samostatné kabely, takže nás čeká dost práce s jejich uklizením. Zajímavostí je plnící otvor v hliníkovém plášti radiátoru, jehož otevřením však přijdeme o pětiletou záruku.
S celkovou délkou 277 mm a tloušťkou 52 mm můžeme mluvit o relativně kompaktní sestavě radiátoru s ventilátory. Nepřehlédnutelným nápisem na boku se výrobce hrdě hlásí k autorství konstrukčního návrhu tohoto produktu.
Chladicí blok s kruhovou měděnou základnou je opatřen speciální tlustou nálepkou se sedmi otvory ve tvaru šestiúhelníků. Podle návodu k instalaci máme na tuto nálepku nanést teplovodivou pastu a rovnou stěrkou (například starou platební kartou) její přebytek setřít. V otvorech pak zůstane optimální vrstva pasty (daná tloušťkou nálepky), takže po sejmutí nálepky můžeme blok ihned instalovat. Já jsem nálepku odstranil prozatím bez pasty a plochu určenou pro pastu poznáme podle zoxidované mědi.
Montážní díly pro upevnění bloku chladiče k deskám platforem Intel a AMD jsou rozděleny do samostatných krabiček a dále jsou podle socketů odlišeny pomocí přehledně označených pytlíků.
Bohaté příslušenství se nachází ve třetí krabičce, kde kromě spojovacího materiálu najdeme řídicí jednotku ARGB osvětlení s příslušnou kabeláží, která přijde vhod v případě použití starší základní desky, která nedisponuje portem pro ARGB osvětlení.

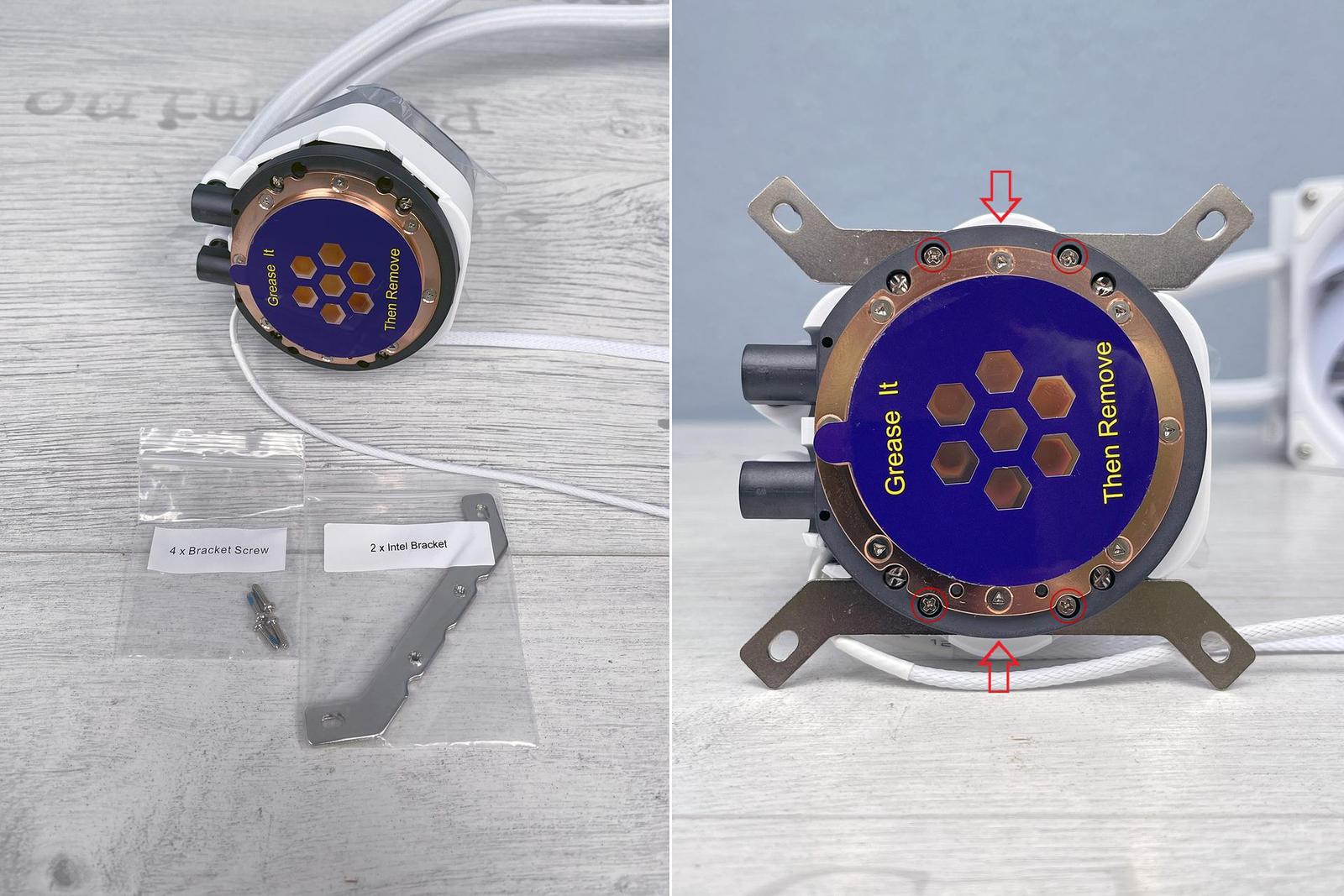

Já hodlám chladič použít u základní desky platformy Intel, takže v prvním kroku instalace AIO chladiče přišroubuji k jeho bloku dvojici plechových spon.
Pro Intel sockety starších generací 115X máme podle výrobce použít distanční sloupky určené pro patici LGA 1200. Za použití univerzálního kotevního rámečku jsem tedy tyto sloupky osadil do základní desky.
V dalším kroku montáže jsem radiátor chladiče přišrouboval na strop skříně. V jeho balení jsem překvapivě nenašel tubu s teplovodivou pastou. Naštěstí mám větší balení MX-2, kterou používám u všech instalací vzorových sestav.
Po aplikaci pasty jsem blok chladiče přitiskl k procesoru a čtyřmi šrouby upevnil k distančním sloupkům. Využil jsem také přibalených plastových spojek hadic.
Napájecí kabely od čerpadla a od ventilátorů jsem připojil přímo k základní desce. K připojení ARGB osvětlení ventilátorů a bloku chladiče jsem využil poslední volný port na vnitřním aktivním rozbočovači s řídicí jednotkou. Kabely ventilátorů jsou vybaveny odbočkami, takže jsem na jediný port mohl v sérii připojit všechny tři prvky. Spoje ARGB kabelů jsem nakonec pojistil přibalenými plastovými kryty.
