Na PC Tuningu jsme už testovali Nitro+ Radeon RX 7900 XTX Vapor-X 24GB od Sapphire v továrním nastavení. Dnes vyzkoušíme ladění karty – profily pro ztišení, automatický overclocking GPU či pamětí, podvoltování a zkusíme i ruční přetaktování.
Co v grafech najdete a jak se v nich vyznat
Ve výsledcích měření z jednotlivých testů jsou uvedené základní hodnoty, které zaznamenat přes diagnostické utility. Údaje jsou ze záznamu z MSI Afterburner, celkový příkon PC jsem získal odečtem z displeje zásuvkového wattmetru Voltcraft Energy Monitor 4000 Pro.
Aby to bylo jednodušší, na úvod se podíváme jen na grafy s jediným výchozím nastavením karty. V nich je vidět, jak se chová regulace v zátěži.
V dalších kapitolách už jsou u každé hodnoty vždy dvě měření a jim příslušné dvě datové řady – první je aktuální nastavení a druhá výchozí nastavení pro srovnání. V čárových (spojnicových) grafech je vždy průběh celého měření, v pruhových grafech pak minimální, průměrné a maximální hodnoty.
V každém spojnicovém grafu je hlavní a vedlejší osa. To je nutné, pokud chceme mít v jednom grafu více hodnot s různými řády, které spolu souvisejí – například takt GPU v tisících MHz a vytížení procesoru a grafického čipu v procentech. To, která hodnota přísluší ke každé ose, je vidět na popiscích, u hlavní hodnoty pak barva osy odpovídá příslušné datové řadě.
Snímková frekvence, vytížení GPU a CPU
Na vodorovné ose je čas v sekundách, 3D zátěž začíná obvykle kolem třicáté sekundy.
V grafu je oranžovou barvou zvýrazněný úsek, z něhož se počítají průměry a odečítají i minima a maxima, jejichž hodnoty pak vidíte v grafu v boxech napravo pod legendou.
V prvním grafu je klíčovou hodnotou průběh snímkové frekvence (oranžové a červené datové řady). Pohybuje se obvykle mezi 150–210 snímků za sekundu, hodnoty se odečítají na levé ose. Zbývající hodnoty patří k pravé ose.
V odstínech fialové je zaneseno vytížení grafického čipu. V zátěži je to obvykle 98–100 %, pokud kartu nelimituje procesor.
V odstínech tyrkysové je pak vytížení procesoru. Maximální hodnota při vytížení všech 24 vláken naplno by byla sto procent stejně jako u GPU, tady je to kolem 10 %. Hodnota patří také k pravé vedlejší ose.
V pruhovém grafu jsou pak ještě minimální, průměrné a maximální hodnoty snímků za sekundu z druhého (modrého) měřeného úseku.
Takt GPU, takt pamětí, napětí GPU
V dalším grafu s označením Takt GPU je průběh taktů karty během testu. Modrou barvu má průběh taktů grafického čipu, které regulace upravuje v závislosti na spotřebě. Přísluší k modré ose nalevo s rozsahem 0–3300 (MHz). Tyrkysovou barvou je takt pamětí. Ten se u obou profilů neliší a ve 3D zátěži se nemění, takže je po většinu času v grafu vidět jen rovná čára. U pamětí jde o pracovní takt 2500 MHz, „efektivní“ hodnota je u GDDR6 osmkrát vyšší, tedy 20 000 Mb/s (18 Gb/s). Před spuštěním a po skončení testu běží paměti v úspornějším režimu na nižších taktech.

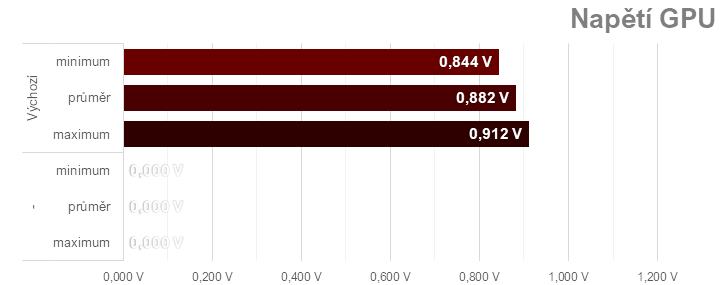

V hnědých odstínech je pak průběh napětí grafického čipu. To se v zátěži pohybuje většinou v rozmezí 0,8–1,0 V. Abych hodnoty mohl vynést na jednu ze dvou os grafu, převedl jsem je na milivolty, hodnoty tedy odečtete na ose vlevo a povětšinou se pohybují v rozsahu 850–910 mV.
A nakonec se ještě znovu vytížení GPU, opět patří k ose napravo a má fialovou barvu.
V dalších pruhových grafech je ještě srovnání minimálních, průměrných a maximálních hodnot z vyznačeného úseku.
Teplota GPU, Hotspot, Fan speed
V dalším grafu jde především o závislost otáček ventilátorů na teplotách čipu. U posledních generací zobrazují Radeony v monitoringu vedle průměrné hodnoti i nejvyšší hodnotu z teplot naměřených na jednotlivých čidlech uvnitř GPU (hotspot).
V našem grafu je klasická průměrná teplota v odstínech červené, nejvyšší teplota naměřená napříč čidly, tedy hotspot, je v odstínech oranžovočervené. Právě podle hodnot naměřených na „hotspotu“ pak regulace nastavuje výkon ventilátorů (v rozsahu od nuly do sta procent výkonu).
Nalevo je osa pro většinu hodnot – teplotu GPU i jeho hotspotu a šedou barvou výkon ventilátoru v procentech (fan speed). Na ose vpravo jsou pak otáčky ventilátorů (v grafu odstíny modré).
Příkon PC, příkon GPU, příkon CPU
V grafu se spotřebou je více zelených čar. Jasně zelená čára kolem 570 W je příkon celé sestavy odečítaný zásuvkovým wattmetrem. Jde tedy o reálný příkon celého počítače měřený až za zdrojem. Kvůli účinnosti zdroje je tedy příkon vyšší než součet příkonu jednotlivých komponent napájených zdrojem. Čistý příkon samotných komponent je nižší, ale vše napájí zdroj s účinností kolem 90–92 %. A platit budete to, co si počítač vezme ze zásuvky, že.
V tmavších odstínech hnědozelené (khaki) je příkon samotné karty odečtený z monitoringu. Na jejím průběhu je vidět, že prakticky po celou dobu zátěže běží karta na hranici nastaveného maximálního příkonu, regulace drží hodnotu v rozmezí jednotek wattů od něj a jen výjimečně se regulace trochu rozdivočí a objeví se špičky.
U minulé generace Radeonů šlo ještě o příkon samotného grafického čipu, u Radeonů RX 7000 už by mělo jít o (přibližný) příkon celé karty. Na to si musíte dávat pozor při srovnávání spotřeby RX 7000 podle monitoringu se staršími Radeony, u nichž se stejná položka vztahuje jen k příkonu GPU bez ostatních komponent na kartě.
Nejnižší čára v zelenomodrých odstínech dole je pak příkon procesoru z monitoringu. Opět platí, že jde o samotné pouzdro procesoru, nějaké další ztráty jsou na napájecí kaskádě procesoru na desce a nakonec na zdroji. U zásuvky to bude oproti čistým cca 60 W z monitoringu možná 5–6 W navrch.
Zbývajících cca 50–60 W do celkového příkonu PC dělají účinnost zdroje a příkon ostatních komponent (komponenty desky, čipset, paměti, integrované adaptéry, disk, systémové ventilátory, regulační panel k ventilátorům a malý pásek s LED)
A ještě hodnoty v pruhových grafech. V prvním je příkon celého PC na zásuvce, ve druhém už je příkon samotné grafiky z monitoringu. Minima a maxima mohou o pár wattů ustřelit, ale na průměru je dobře vidět, jestli a jak regulace na jednotlivých profilech limit příkonu mění. S výchozím a vyváženým profilem je průměr karty kolem 403 W, podle HW info by maximální limit příkonu měl být se zvoleným BIOSem zhruba 406 W.
