Chcete chladit grafiku vodou, ale k vašemu modelu se nedá žádný rozumný vodní blok sehnat? Můžete zadat výrobu custom bloku, anebo sáhnout po nějakém univerzálním řešení. To ale nejsou všechny možnosti. Můžete si blok vyrobit sami a ani to není tak těžké!
Nyní se dostáváme k zajímavému problému. Jak rozvést vodu po měděné základně, připojit ke zbytku okruhu a současně mít jistotu, že to nikde nepoteče. Pár kapitol zpět jsem popisoval, jaké možnosti výroby bloku na grafiku mám a jako nejpříhodnější řešení vyšla sendvičová konstrukce čistě z 2D výřezů různých materiálů. A jak tím docílíme rozvodu kapaliny po měděné základně?
Není to žádná věda. S ohledem na montážní otvory na kartě samotné je potřeba zvolit trasu, kudy bude proudit voda. Přitom to chce zohlednit lokalitu GPU a dalších topivých součástek, voda by měla jít nad topivými součástkami, kde přímo nad GPU je nutnost. Někde lze spolehnout na tepelnou vodivost mědi, ale to pouze v případě komponent, které při vysokých teplotách tolik netrpí – třeba VRM.
Nakonec došlo na rozvod kapaliny přes GPU a VRAM s tím, že VRM bude chlazeno nepřímo díky měděnému přemostění. Tento způsob je nejjednodušší variantou a současně splňuje očekávání od tohoto vodního bloku.

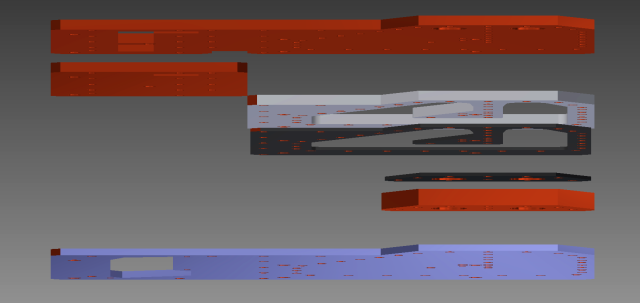

Konstrukce bloku je tedy následující. Základna je 2mm měděná deska, jak už bylo zmíněno dříve. Následuje těsnění z gumy o tloušťce 1 mm. Pak přijde na řadu mezikus z polykarbonátu o výšce 5 mm. Na něj naváže opět utěsňující vrstva z gumy. Poslední vrstvou by mohl být kryt bloku z vhodného kovu. Proč „mohl“?
Poslední vrstva sendviče je ideální z kovu. Plast by fungoval také, ale mechanické síly způsobené stažením jsou natolik vysoké, že v případě přímého přenosu síly ze závitu/matky/hlavy šroubu na plast by mohlo dojít k deformaci či popraskání (vyzkoušeno na prototypu). Proto je výhodnější použít kov, kterému nehrozí popraskání a deformace jsou zanedbatelné. Pokud ale bude kov kontaktu s vodou, tak musí být nejen nekorodující, ale i „galvanicky kompatibilní“ se zbytkem bloku i okruhu. Tím odpadnou varianty jako ocel a hliník a zůstává měď, mosaz a nerez.
