Strix je řada střední vyšší třídy, určená hlavně hráčům, nikoliv nadšencům do extrémního taktování a velkého ladění. I tak nová deska nabízí v podstatě totéž co mnohem dražší modely. Taktování je skvělé, výbava slušná, potěší řada portů a přibalená karta s Thunderbolt. Někdo jistě ocení i barevné podsvícení v několika různých barvách.

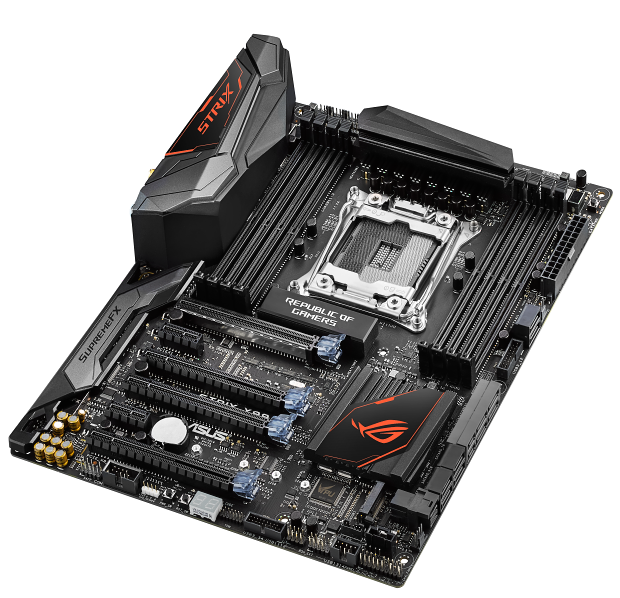

Představení desky
Deska k nám dorazila v kompletním prodejním balení. Přesně takhle si ji můžete už dávno koupit i u nás v obchodech. Cena se pohybuje kolem 10 000 Kč s DPH v běžných obchodech, v těch levnějších kolem 9 000 Kč. Deska se drží osvědčeného klasického barevného schématu – je černá. Design je povedený, střídmý a zajímavý. Deska vskutku vypadá velice dobře.
Obsah balení a příslušenství
Krabice má tradiční design Asus – je černá s logem a popisem nejdůležitějších vlastností. Ve stejném balení dnes koupíte i nejvyšší grafiky série Strix. Asus herní segment sjednotil i co se balení produktů týká. Následuje pohled na příslušenství:
V balení je zadní panel, arch nálepek na kabely, výměnné barevné nálepky na části desky, logo ROG na ventilátory, šest kabelů SATA, můstek pro SLI, WiFi anténa, pomocník pro osazení CPU, stahovací pásky, manuál a DVD. Seznam obsahu krabice následuje:
- Manuály
- Zadní panel
- SLI můstek
- DVD s drivery
- 6x SATA kabel
- Nálepky na kabely
- Q-konektory
- Distanční šroubky pro M.2 disky
- Nástroj pro osazení CPU
- WiFi anténa
- Cena desky: 9 300 Kč s DPH
Základní deska - layout
Rozložení komponent je tradiční, vše je samozřejmě podřízeno praktické stránce věci. Je vidět, že výrobce víceméně znovu použil design dalších modelů (několika minulých) generací. Deska je stejně povedená, jak vzhledově, tak rozmístěním slotů. Umístění všech důležitých komponent je obvyklé a praktické, porty jsou u okraje desky. Pozor si dejte jen na vysoké chladiče High-end pamětí. Pokud využijete pouze doporučené, kolize se bát nemusíte. Nechybí ani dostatek konektorů ventilátorů (šest). Výbava PCI-E sloty je plná, deska nese čtveřici PCI-E x16 a dva x1. Plných šestnáct linek ale najdete pouze v prvním a čtvrtém slotu. Při osazení dvou karet se linky rozdělí na dvakrát osm, což je ale vlastnost procesoru. Nechybí ani dostatek SATA a USB portů, včetně USB 3.1.
Zadní strana desky nám prozradí počet linek PCI-E slotů a ukáže roznášecí plech patice procesoru. Napájení procesoru je tvořené osmi digitálními fázemi pro jádra. Napájením se budeme zabývat podrobněji ve zvláštní kapitole.
Deska má čtyři "dlouhé" PCI-E sloty. Záleží opět na osazeném procesoru. Nejvyšší modely mají 40 PCI-e linek, slabší jenom 28. U obou typů procesorů bude v případě jedné grafické karty ve slotu 1 k dispozici všech x16 PCI-e linek. V případě SLI se u nejlevnějšího procesoru budete muset spokojit s konfigurací 16+8 PCI-e linek, nejvyšší čipy nejsou omezené. V případě osazení třech karet (nejen grafik) se linky u 28-PCI-e procesoru rozdělí jak vidíte na obrázku (8+8+8). U nejvyšších procesorů budou 8+16+8.
Důležité jsou také linky pro U.2 (M.2) porty. Osadit lze totiž pouze jeden z nich, pak druhý o své připojení přijde. Oba sloty sdílí x4 PCI-e linky z CPU. Vše ostatní je pak už připojené k PCH čipu. Jde zejména o další PCI-e sloty, audio a SATA čipy, síťové karty a další zařízení.
