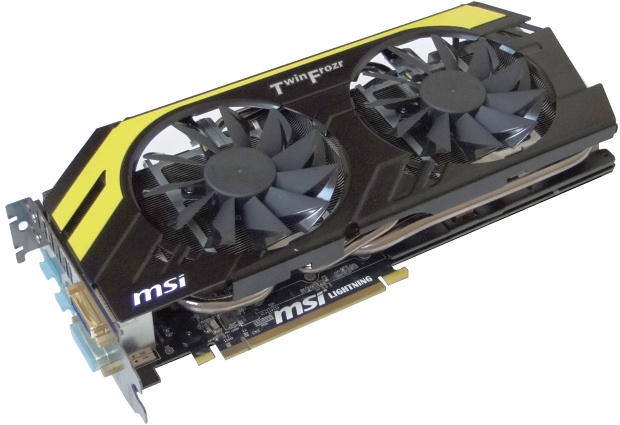

Vládu nad grafikami s jedním GPU převzal minulý týden Radeon HD 7970 GHz. Proti referenčnímu Radeonu HD 7970 nabízí vyšší výkon, i když vykoupený hlučným chladičem a vyšší spotřebou. GeForce Lightning od MSI má ještě vyšší výkon, ultra tichý chladič a brutální potenciál k přetaktování. Nový král grafik je zde.
Po kompletní demontáži chlazení karty spatříme vlastní PCB. S původním GeForce GTX 680 má karta společné jen GPU a paměti. PCB a rozložení součástek je zcela odlišné. V MSI použili stejné paměťové moduly, jako jsou na referenční kartě. Srovnat si PCB s referenční kartou můžete zde. Mnohem zajímavější ale bude srovnání s Radeonem HD 7970 Lightning, karty jsou si hodně podobné ale ne stejné.

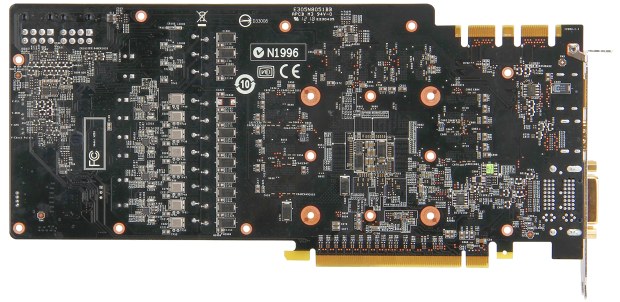

Pro zájemce o detailnější pohled na PCB karty jsem připravil obrázky ve vysokém rozlišení. Klikněte pro zvětšení. PCB muselo být extra náročné na výrobu, minimálně osmi až deseti vrstvé. U mnohavrstvých PCB je možné jednotlivé spoje lépe rozložit, včetně těch napájecích. To MSI učinilo a napájení každé důležité komponenty má svou „vlastní“ vrstvu.
Osazené čipy a detaily
Osazené jádro je zajímavé už na první pohled. Postrádá rozvaděč tepla s obnaženým jádrem, čip je hodně podobný jádru G92 z GeForce 9800 GTX. Naše karta nese plné prodejní jádro v nové sub revizi . Jádro bylo vyrobeno někdy mezi březnem a květnem letošního roku, je tedy celkem čerstvé.

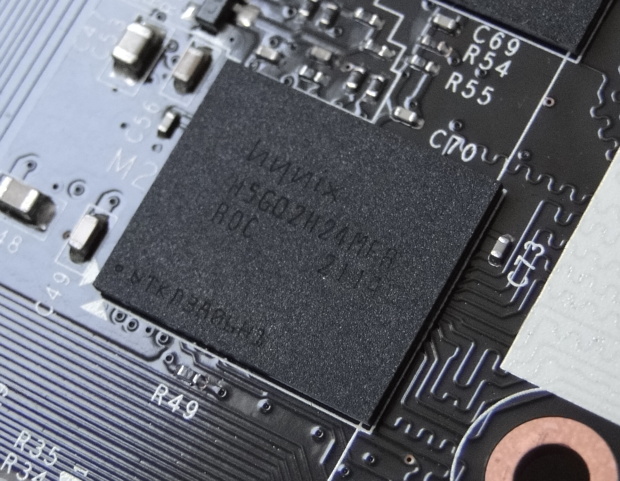

Další fotografie zobrazuje osazené paměťové čipy. Karta využívá čipy snů Hynix H5GQ2H24MFR-ROC, kompletní datasheet najdete zde. Specifikace pamětí hovoří jasně, moduly mají udanou maximální frekvenci 1500 MHz (6000 MHz). Stejné paměti používá i Radeon HD 7970/GHz edice. Stejně tak i všechny GeForce architektury Kepler.
Na vrchu karty je umístěn malý přepínač BIOSů. Pokud je v poloze z obrázku (Original), měl by být používán běžný BIOS s vyššími frekvencemi. Druhý je určen pro extrémní taktování a nese základní frekvence karty. Jsou ale vypnuté všechny ochranné funkce, GPU Boost je ale aktivní i na tomto BIOSu.

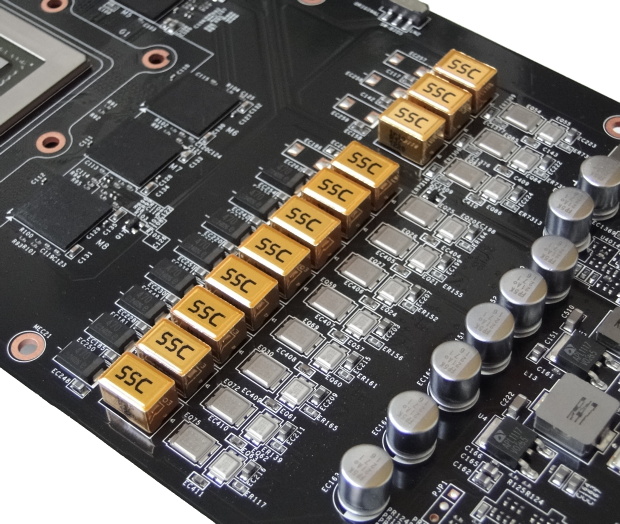

Jedenáct cívek, jedenáct napájecích fází
Napájení je osmi fázové, každá fáze je zdvojená pomocí IR prvku

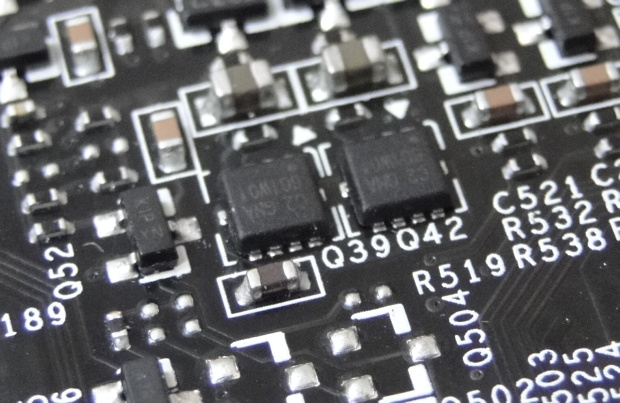

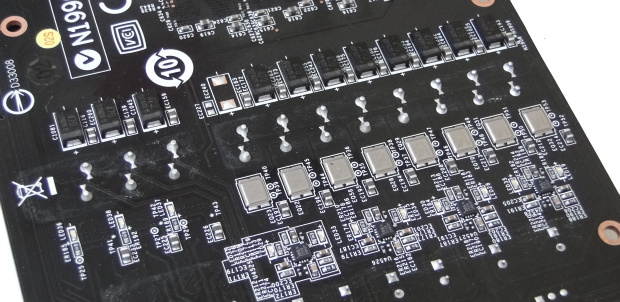

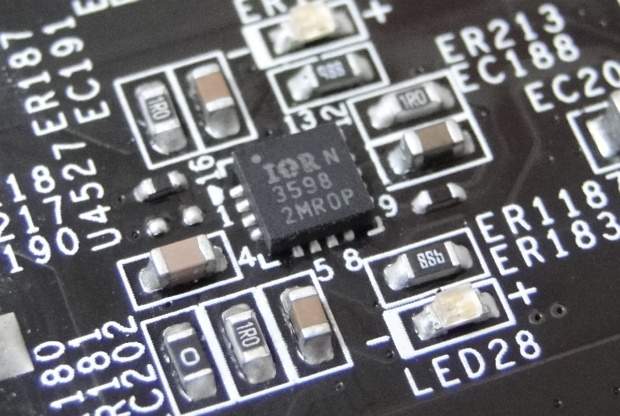

CanPAK mosfety od IR
Celá karta má dva (v podstatě tři) samostatné napájecích okruhy. 3D a 2D režim zabezpečuje osm fází. Paměti mají svůj vlastní okruh ze třech dalších fází. Jak už jsem zmínil, jde o řešení z mosfetů DirectFET IRF6725 + IRF6721 jež používají i výrobci základních desek. Jde o slušné řešení, srovnatelné vlastnostmi i s DrMOS. Pokud vás výhody těchto mosfetů zajímají, nahlédněte do tohoto dokumentu. Datasheet je pak zde.
Osmifázový kontrolér napájení GPU Chil CHL8318
Třífázový kontrolér napájení pamětí uPi 1612Q
Fázový a frekvenční dělič/násobič od IR

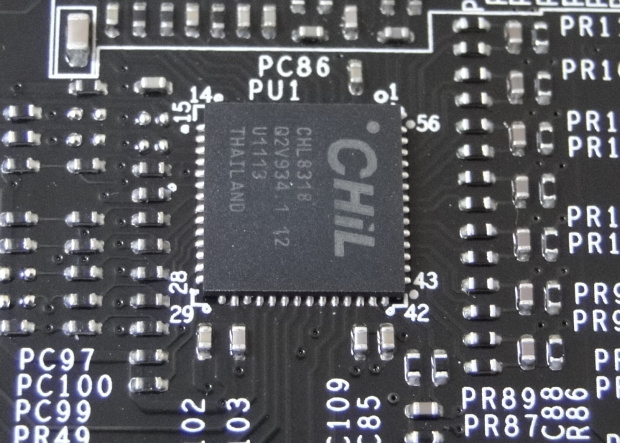

Hlavní kontrolér je osazen Chil CHL 8318. Jde o osmifázový ovladač. Osm fází je připojeno přímo, pomocí driverů IR3596 je pak ke každé ještě připojen paralelně další mosfet pro vyšší proudy a stabilitu. Osm fází napájí GPU ve 3D režimu, pro 2D režim je zde zvláštní okruh. Na obrázcích vidíte všechny prvky napájení. Všechny mosfety mají maximální teoretický proud při 70C 380, což +/- koresponduje s 360 A co uvádí výrobce na slajdu.

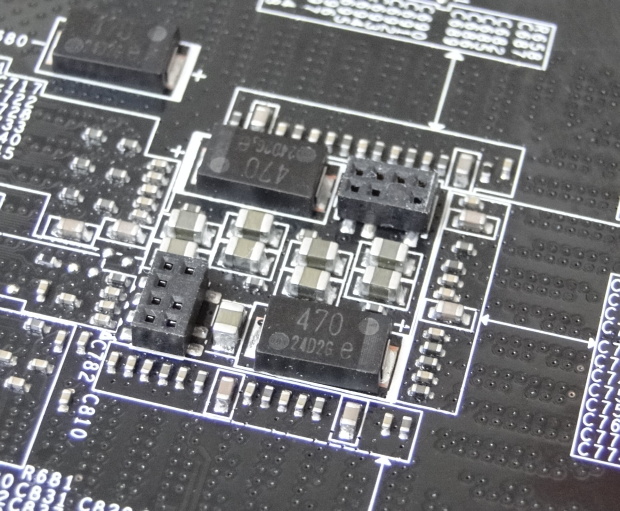

Detail konektorů pro připojení GPU reaktoru. Jak už víme, jde spíše o marketingovou technologii než reálně funkční řešení. Pokud u další karty MSI kondenzátory pevně připájí, půjde o skvělé řešení s reálným pozitivním dopadem na frekvence a taktování.
Hlídače zatížení napájení karty, tyto obvody pak řídí Power-target a GPU Boost technologii. Jde v podstatě o analogová čidla jež jsou naprogramovaná.
Měřící konektory karty, měřit lze trojici napětí jež jsme už zmínili

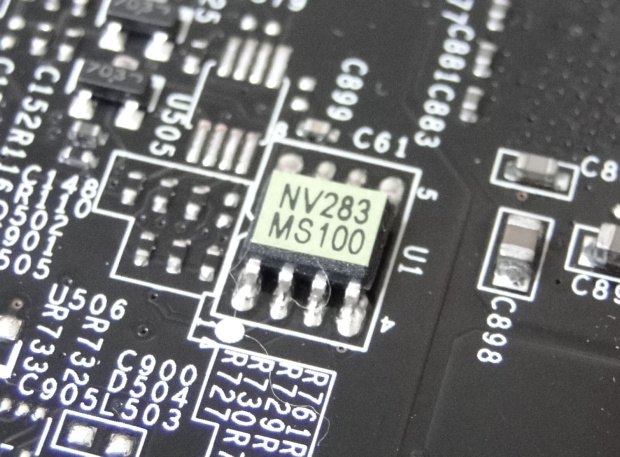

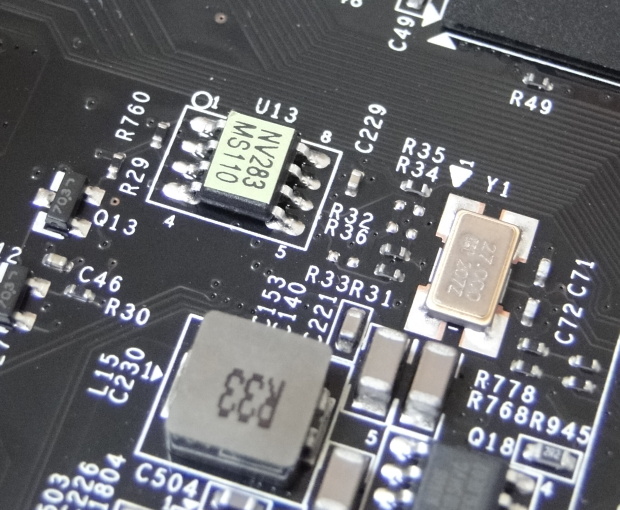

První BIOS čip
Druhý BIOS čip
MSI GTX 680 Lightning v systému

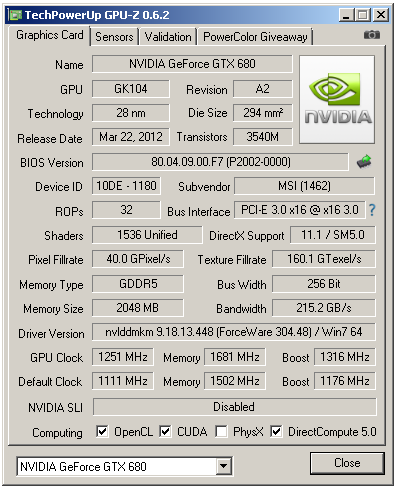

GPUz frekvence karty
Teploty a klidové frekvence
Kvalita osazeného čipu je dle GPUz excelentní, nejsem si zcela jist, zdali utilita měří tento údaj zcela korektně. Ale pravděpodobně ano, vzhledem k variabilitě výsledků v našich recenzích i těch světových. Pokud tedy budeme číslu věřit, máme zde jedno z nejlepších jader Kepler vůbec. Taktování bylo solidní, je to tedy možná pravda.

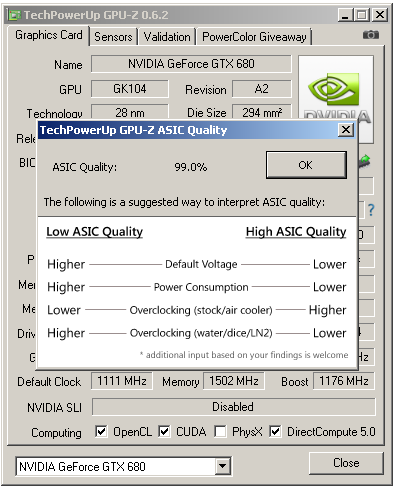

Co je to ASIC Quality: Výroba složitých čipů jako jsou GPU není jednoduchá a každý čip je jiný, dva naprosto stejné snad ani není možné vyrobit. Každý vyrobený čip je tedy otestován a je změřen jeho odběr a úniky proudu. Podle toho je přímo do čipu vyražena informace o jeho kvalitě. Touto informací se řídí pak linka jež čipy osazuje na substrát a podle této informace se osadí pasivní prvky kolem čipu - ty korigují napájecí napětí. Jde pravděpodobně o rezistory. Tato informace o kvalitě je navždy uložená v čipu, GPUz se nyní naučilo tuto informaci přečíst. Jak důvěryhodná interpretace je nechám na vás, zajímavý tento údaj ale jistě je.
