Vánoční čas je tradičně spojen se zdobením stromečku a celkovým zkrášlováním domova, s čímž nám v dnešní moderní době pomáhají roztodivné světelné ozdoby s barevnými LED diodami. Při této příležitosti jsme se společně s Fractal Design zamysleli nad tím, že by nebylo od věci ozdobit si kromě stromečku také jejich parádní počítačovou skříň Torrent. Uvidíme, zda ji budeme chtít po Třech králích opět odstrojit.

Reklama

Doplnění módních prvků RGB osvětlení budu demonstrovat na kovově šedé (z mého pohledu nejatraktivnější) barevné variantě skříně Fractal Design Torrent Gray TG Light Tint.

Povánoční speciál s Fractal Design: Tuníme skříň Torrent
i Zdroj: PCTuning.cz

Standardní výbavou této skříně je dvojice ventilátorů Dynamic X2 GP-18 o velikosti 180 mm, s masivními lopatkami a pořádnou tloušťkou 38 mm. Ty zabírají prakticky celou čelní stěnu a výraznou měrou se podílí na intenzivním proudění vzduchu interiérem i v jejich nejnižších provozních otáčkách.

Povánoční speciál s Fractal Design: Tuníme skříň Torrent
i Zdroj: PCTuning.cz

Pro doplnění efektního LED osvětlení lze čelní ventilátory skříně Torrent nahradit podsvícenými ARGB modely Prisma AL-18 PWM. V nabídce je balení po jednom nebo dvou kusech. Jeden ventilátor se na CZC aktuálně prodává za částku 1049 Kč, já mám k dispozici balení dvou kusů Fractal Design Prisma AL-18 ARGB PWM 2-Pack za lehce zvýhodněnou částku 2012 Kč.

Povánoční speciál s Fractal Design: Tuníme skříň Torrent
i Zdroj: PCTuning.cz

Prakticky všechny důležité informace o ventilátorech se dozvíme ze zadní strany papírového obalu s plnobarevným potiskem. Jde zejména o jejich velikost 180 × 180 × 38 mm se vzdáleností kotevních otvorů 165 mm, PWM ovládání se 4pinovým fan konektorem, napájení 12 V a startovací napětí 6 V, rychlost 300 – 1200 RPM při průtoku vzduchu 43 – 147 CFM (73 – 249 m3/h), tlaku 0,44 – 2,5 mm vodního sloupce, úrovni hluku 14,9 – 37,4 dBA a příkonu 4,2 W. ARGB osvětlení k provozu využívá napětí 5 V s příkonem 3 W.

Povánoční speciál s Fractal Design: Tuníme skříň Torrent
i Zdroj: PCTuning.cz

Ložiska LLS poskytují dlouhodobou spolehlivost s udávanou hodnotou 90 000 hodin MTTF a zárukou v délce tří let. Samozřejmostí je podpora systémů řízení osvětlení ARGB všech dominantních výrobců základních desek.

Povánoční speciál s Fractal Design: Tuníme skříň Torrent
i Zdroj: PCTuning.cz

Ke každému z ventilátorů náleží příslušenství spočívající ve třech variantách šroubů pro upevnění k plechovému držáku, nebo k radiátoru vodního chlazení.

Povánoční speciál s Fractal Design: Tuníme skříň Torrent
i Zdroj: PCTuning.cz

Luxusnější provedení ventilátorů podtrhuje přítomnost gumových antivibračních segmentů v jejich rozích, a také opletení přívodních kabelů.

Povánoční speciál s Fractal Design: Tuníme skříň Torrent
i Zdroj: PCTuning.cz

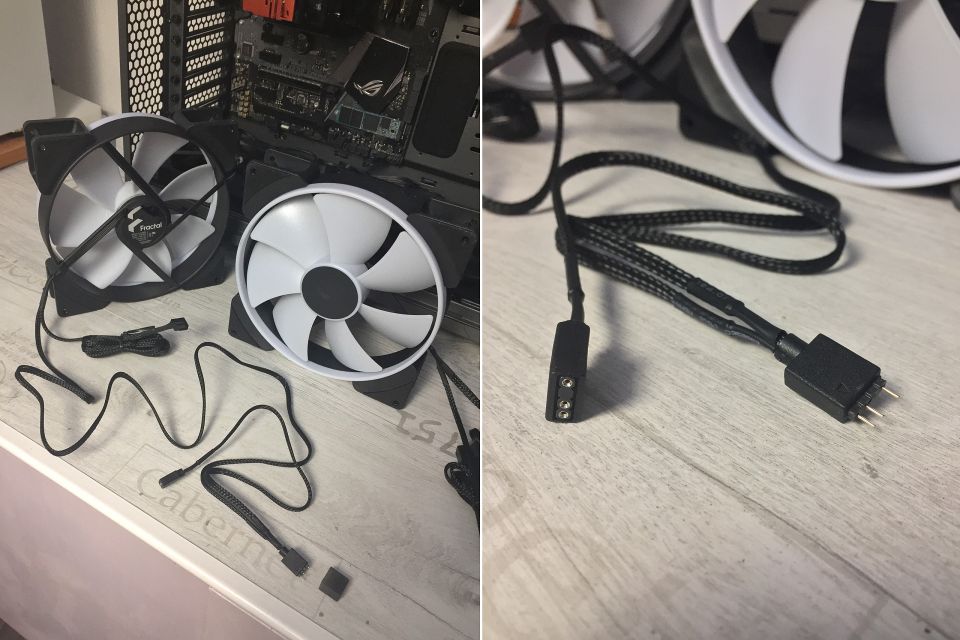

Na kabelu pro osvětlení ARGB, s typizovanými 3pinovými konektory, nechybí odbočka pro řetězení s ostatními ventilátory či jinými kompatibilními prvky osvětlení.

Povánoční speciál s Fractal Design: Tuníme skříň Torrent
i Zdroj: PCTuning.cz

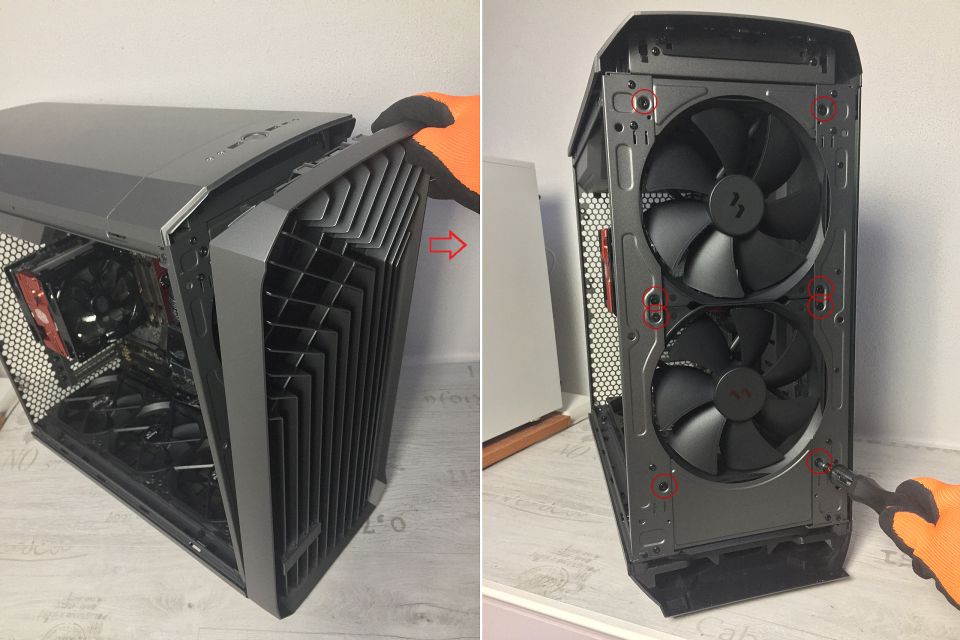

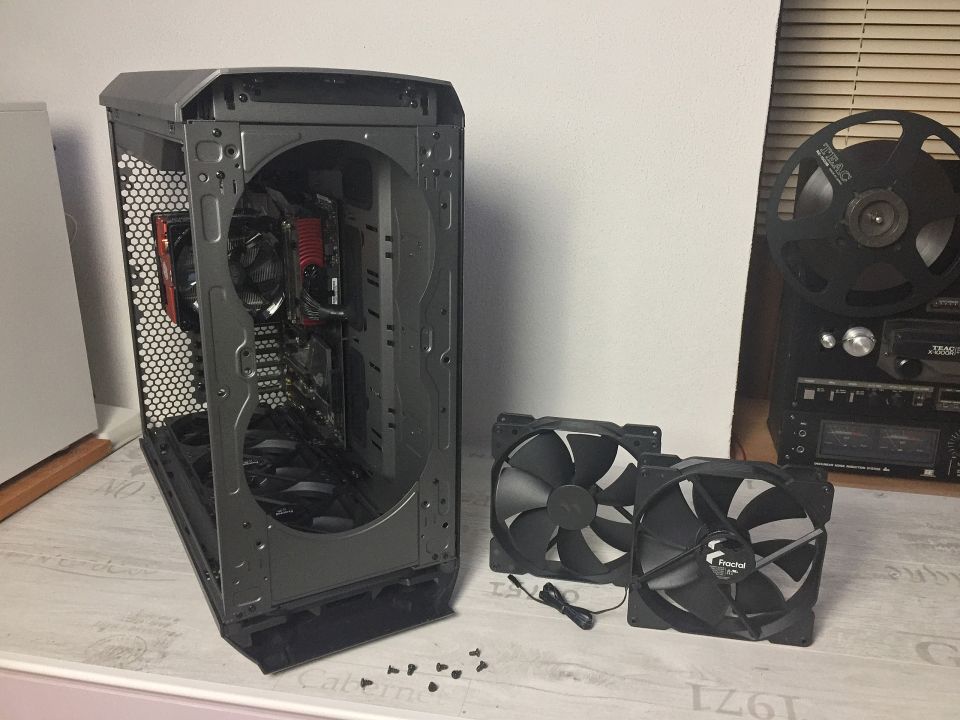

Výměnu čelních ventilátorů zahajuji odstraněním čelního panelu skříně (k uvolnění postačí zatažení za horní okraj panelu) a demontáží původních ventilátorů.

Povánoční speciál s Fractal Design: Tuníme skříň Torrent
i Zdroj: PCTuning.cz

Kotevní otvory 180mm ventilátorů Prisma odpovídají vzdálenosti otvorů původních ventilátorů Dynamic X2, takže na čele šasi ponecháme stávající plechové kryty a opakovaně můžeme použít i původní šrouby.

Povánoční speciál s Fractal Design: Tuníme skříň Torrent
i Zdroj: PCTuning.cz

Obvodový prstenec ventilátorů Prisma je tvarován odlišně, takže nenavazuje zcela plynule na otvory v šasi, avšak na účinnost větrání by vzniknuvší úzká mezera neměla mít prakticky žádný vliv.

Povánoční speciál s Fractal Design: Tuníme skříň Torrent
i Zdroj: PCTuning.cz

ARGB osvětlení ventilátorů znamená současně zvýšení celkového počtu kabelů, které musíme někam zapojit a pokud možno také uklidit.

Povánoční speciál s Fractal Design: Tuníme skříň Torrent
i Zdroj: PCTuning.cz

Tuhle změť kabelů od pouhých dvou ventilátorů bude potřeba protáhnout na druhou stranu přepážky docela malým otvorem u dna skříně. Lépe by to šlo tím větším nad ním, ale ve výsledku by to nevypadalo dobře.

Povánoční speciál s Fractal Design: Tuníme skříň Torrent
i Zdroj: PCTuning.cz

Nakonec jsem to překvapivě zvládl docela snadno. Napájecí kabely se 4pinovými PWM FAN konektory jsem připojil k řídicí jednotce skříně. ARGB kabely jsem vzájemně propojil, ale se zdrojem napájení jsem je prozatím nepropojoval. Ve výměně ventilátorů budu totiž ještě pokračovat dál.

Povánoční speciál s Fractal Design: Tuníme skříň Torrent
i Zdroj: PCTuning.cz
