Konektory, kabeláž

Dobrá, začněme tedy s touto tragédií. Vodiče jsou samozřejmě 20AWG, nicméně je otázka, jestli i toto je vůbec pravda. Samotné lanko pod izolací je tak tenké, že se mi několik kabelů ulomilo, už když jsem desku trochu podrobněji zkoumal. Piny konektorů molex v pouzdře poletují jak mastný papír v průjezdu, což je u těchto levných šrotů poměrně běžný jev. Je pak docela legranda to vůbec někam zapojit, když každý míří někam úplně jinam. Samojediný konektor SATA nemá ani pozlacené piny. Přitom samotný standard SATA přikazuje použití zlacených pinů, proto dosud naprosto vše, co jsem kdy viděl, mělo piny zlacené. Ne tak tento zázrak. Zapomeňte na 500 mA na pin. Všechny vodiče jsou navíc naprosto kratoučké. Měď je drahá, přece!

Whitenergy ATX-350W (05749): horor za bílého dne

Konkrétně máme následující:

1× Main ATX (20+4pin): 32 cm
1× ATX 12 V (4pin): 33 cm
1× SATA: 33 cm
3× peripheral molex: 1× 32 cm, 1× 47 cm, 1× 50 cm
1× Berg pro FDD: 64 cm

Vnější provedení, chlazení

Nejsem si jist, zda je šasi vůbec vyrobena z oceli, protože to je tenké jako papír (asi 0,6 mm) a opatřeno pouze základní šedou pokrývkou. Všimněte si hlavně samolepky „BURN-IN OK“. Ou jé, něco se tady bude určitě zahořovat… možná se mi ty plameny zahoří až do stolu!

Přední stěna pro nasávání studeného vzduchu používá tradiční šestiúhelníkový vzor. Ventilátor je 8cm. Nasává vzduch zevnitř zdroje a vyfukuje jej ven ze skříně. Mřížka je samozřejm vyrobena přímo z plechu krytu, pouhým prolisováním částí pryč. Dokonce použili čtyři šroubky na uchycení větráku. Proboha, takové plýtvání, to muselo stát alespoň pětník!

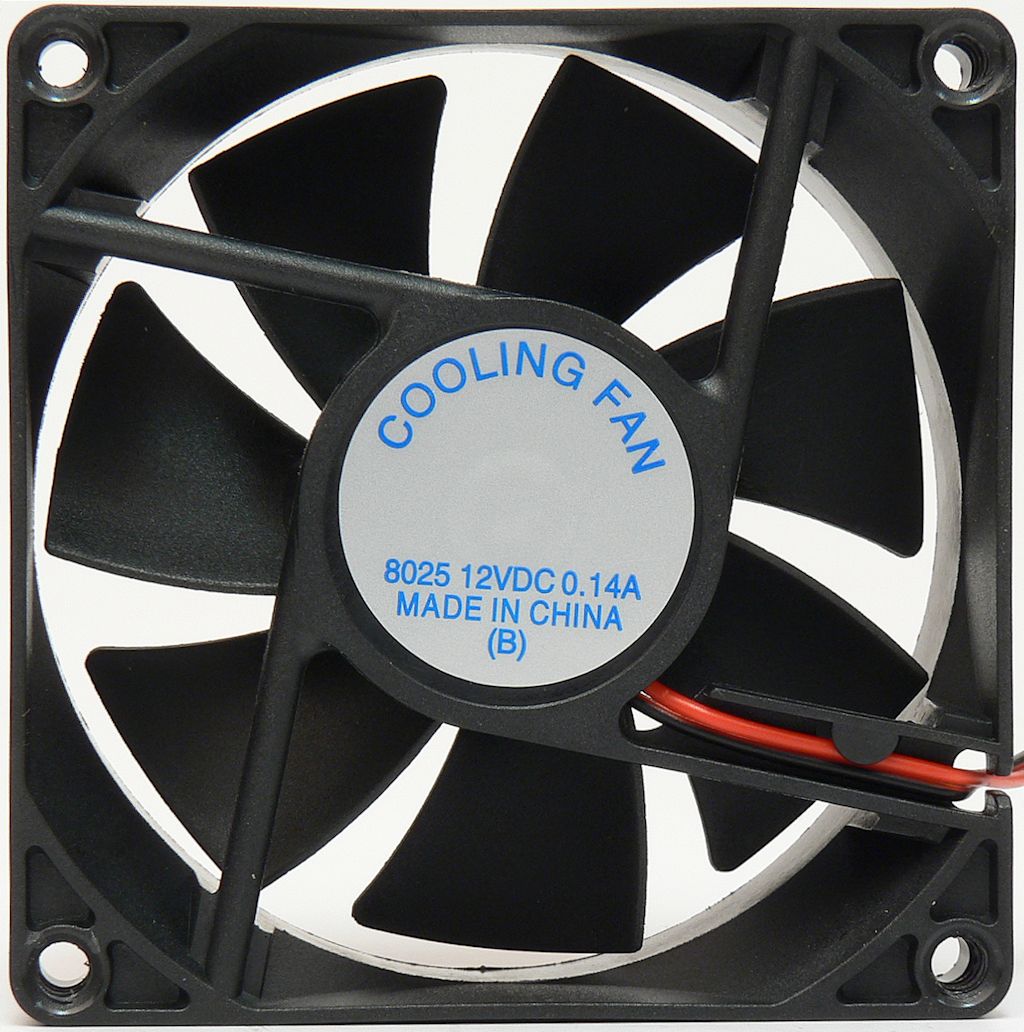

Ventilátor je značky „cooling fan“. Tohle fakt nezná mezí… má klasické kluzné ložisko a dali tam asi nejmenší možné množství vazelíny, aby se vůbec točil. Bůhví, na jak dlouho. Jeho rámeček umožňuje uchycení pouze jedním směrem. Ale kdo potřebuje víc? To přece stojí peníze! No, popojedem…
