Procesory Ivy Bridge jsou venku, je čas se podívat na řadu nových základních desek. Proud recenzí Z77 Express jsme začali levnou deskou MSI a dnes se podíváme na lahůdku od Asus. Jde o hráčskou desku kompaktních mATX rozměrů. Za solidní cenu nabízí výbavu high-endu, včetně přetaktování a extrémů s dusíkem.
Čeká vás pohled na úrovně napětí a rozdíly vůči software a přímému měření. To nám ukáže, jak přesně deska nastavuje napětí vzhledem k vašemu nastavení v BIOSu nebo software. Z minulosti víme, že odchylky někdy bývají opravdu drastické. Napětí (zejména v zátěži) by se nemělo odchýlit zhruba do +/- 2 procent. Jak je na tom deska vůči testované konkurenční? - Podívejme se:

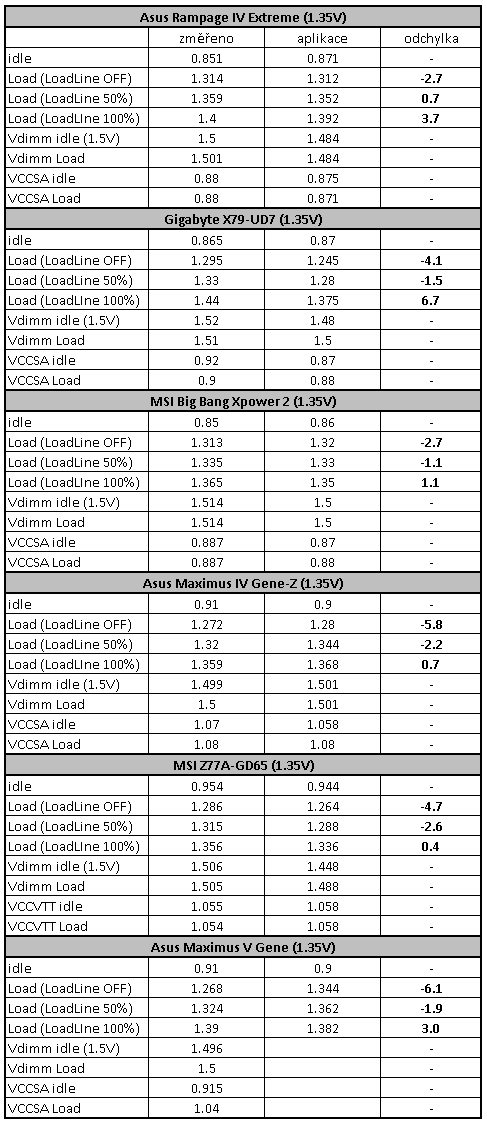

Měření napětí
Srovnávat dnes budeme hlavně s předchozí mATX deskou Asus. Napájecí kaskáda je v podstatě shodná. Odchylka napětí by neměla být větší než dvě procenta. Při vypnuté LoadLine kalibraci je na tom nová deska o kousek hůře než její předchůdkyně, rozdíl je ale malý. Po zapnutí kalibrace je to ale naopak. Dnes testovaná deska dopadla lépe. Z výsledků po zapnutí maximální kalibrace (Extreme) je jasné, že tato volba zbytečně navyšuje napětí. Doporučuji Loadline kalibraci zapnout, ovšem maximálně do 50-70 procent (hodnota High v BIOSu).
Průběh napětí
Druhý praktický test spočívá v měření rozkmitu napětí v zátěži a prozkoumání průběhu napětí, zdali se na něm nevyskytují nějaké parazitní jevy nebo nežádoucí chyby. Měřil jsem následujícím způsobem: Stíněná sonda má zemněný obal připájen k GND a měřící živá sonda je připájena v CPU VCC (napětí procesorových jader) přímo na procesorové patici.

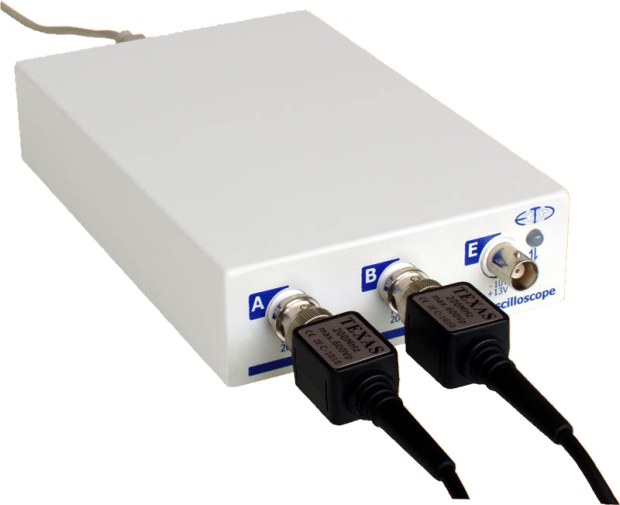

K testu byl použit relativně kvalitní osciloskop ETC M525 se dvěma kanály a rozsahem až 150 MHz. Jde o USB přístroj s přesností 2 procenta, vybaven softwarem pro sledování průběhu. Osciloskop byl zkalibrován a správnost měření byla kontrolována na čistém referenčním napětí a průběhu. Všechny průběhy byly naměřené s napětím 1,35 V a frekvencí procesoru 4,0 GHz. Jak deska dopadla, se podívejme dále.
POZOR! Jak číst průběhy z osciloskopu. Na obrázku vždy najdete samotný průběh a malou tabulku - ta je nejdůležitější. V ní je průměrná hodnota kmitání napětí (avg) a nejvyšší zaznamenaná špička během celého testu (max). Já jsem vždy počítadlo před spuštěním testu vynuloval a screen pořídil po skončení testu. Tedy tabulka zaznamenala kompletní průběh daného testu. My budeme vycházet z průměrné hodnoty, maximum je zde spíše jen pro komplexní obrázek.
300 kHz - idle - LoadLine kalibrace OFF (Regular)
500 kHz - idle - LoadLine kalibrace ON (High)
500 kHz - idle - LoadLine kalibrace ON (Extreme)
První průběh ukazuje systém po úspěšném startu operačního systému. První obrázek zobrazuje průběh napětí s vypnutou LoadLine kalibrací a základní PWM frekvencí 300 kHz. Situace se radikálně nemění ani se zapnutím LoadLine kalibrace a frekvenci napájení 500 kHz. Ve všech případech byla špička-špička do 23mV. Zde doporučuji zapnout LoadLine kalibraci vždy, ovšem nikoliv na maximum (nula procent) ale na 50-75 procent. Průběh napětí je kultivovanější.

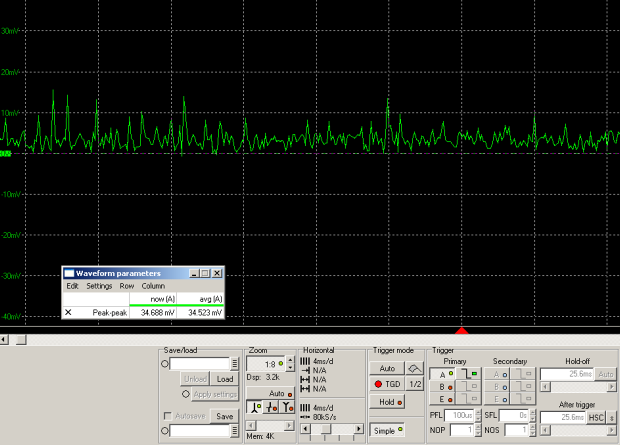

300 kHz - Cinebench - LoadLine OFF (Regular)

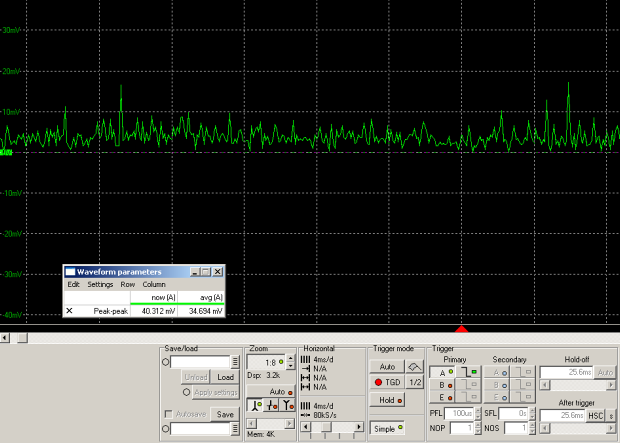

500 kHz - Cinebench - LoadLine ON (High)
500 kHz - Cinebench - LoadLine ON (Extreme)
Další měření je při plné zátěži testem Cinebench R11.5. Na obrázcích vidíme nadprůměrný výsledek. Hodnota špička-špička byla ve všech měřeních někde mezi 34-37 mV což je solidní výsledek ale už jsme viděli lepší. Předchozí malá deska od Asus na tom byla o kousek lépe. Během testu se mi také několikrát stalo, že průběh napětí se během okamžiku dostal špička-špička až někam na hodnotu 60 mV. To už je příliš vysoký výkyv. V průměru tedy dopadlo napájení dobře, občasné špičky ale kazí trochu dojem.
Komentáře naleznete na konci poslední kapitoly.
