Procesory Ivy Bridge jsou venku, je čas se podívat na řadu nových základních desek. Proud recenzí Z77 Express jsme začali levnou deskou MSI a dnes se podíváme na lahůdku od Asus. Jde o hráčskou desku kompaktních mATX rozměrů. Za solidní cenu nabízí výbavu high-endu, včetně přetaktování a extrémů s dusíkem.
V pravém dolním rohu najdeme konektor pro připojení počítačové skříně a stavový displej. Všimněte si konektoru ventilátoru a USB portu.

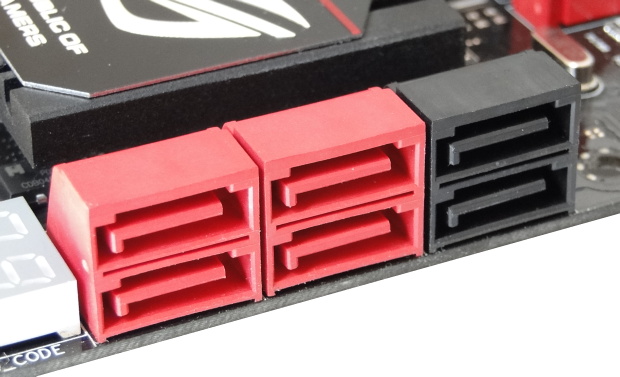

Obrázek ukazuje většinu SATA portů. První čtyři červené a dva černé SATA porty jsou vyvedené z jižního můstku. Přídavný čip ASMedia pak připojuje mSATA port na kartě a eSATA na zadním panelu. Více portů deska nemá.
Pohled do oblasti kolem paměťových slotů, nám odhalí napájecí konektor desky a spoustu dalších zajímavostí. Najdeme zde napájení pamětí a USB 3.0 konektor. Zaujme zejména konektor ventilátoru, tlačítko MemOK! a měřící body napětí. Vše si samozřejmě prohlédneme později v detailu.
Chlazení desky a teploty

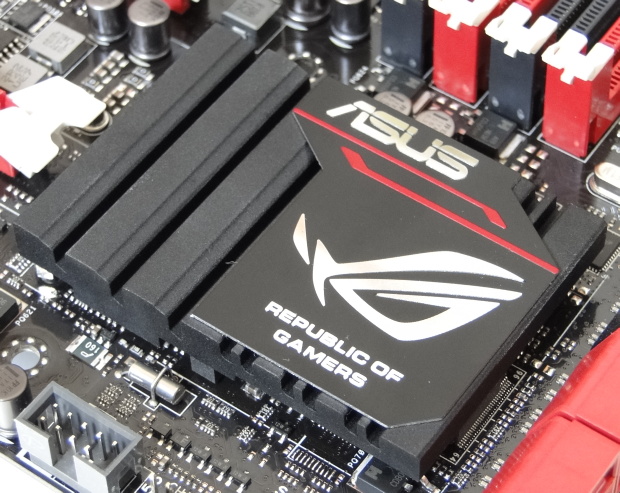

Nad PCH čipem je malý pasivek obdélníkového tvaru. V dlouhodobé zátěži se čip zahřál maximálně na 55 stupňů. To je opravdu hodně dobrá hodnota. Zde také chválím, že je chladič upevněn pomocí šroubků.

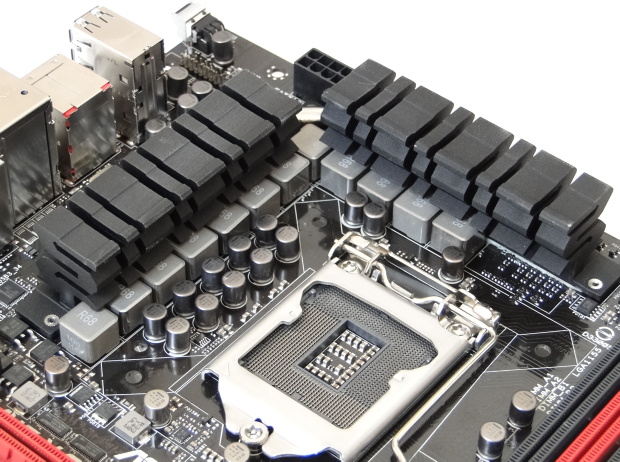

Nad mosfety jsou dva bloky chlazení. Ty se opravdu významně zahřívají. Maximální teplota v zátěži se pohybovala kolem 60-70 stupňů. Důrazně doporučuji mosfety ofukovat, zejména při extrémním chlazení nebo použití vodního bloku. Kaskádu v zavřené skříni bez ofukování upečete.
Napájení procesoru je dvanácti fázové tvořené plně digitální kaskádou z čipů TrenchMOS od výrobce NXP. Každá fáze se skládá z dvojice mosfetových bloků obsahující Lo a Hi mosfety včetně driveru a všechny jsou řízeny globálně kontrolérem. Kompletní fáze se skládá ze dvou mosfetů, kvalitní cívky o hodnotě 0,68uH. Všechny fáze se pak dělí o dvanáct japonských kondenzátorů.

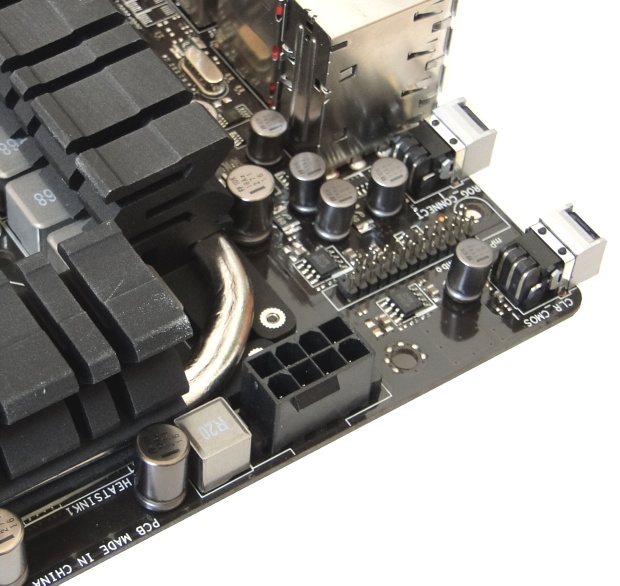

Deska je vybavená pouze jedním 12V konektorem. Je umístěn tradičně za paticí CPU. V rohu fotografie si také všimněte přepínače funkce ROG Connect a tlačítka na mazání BIOSu. Dominantou je pak velký konektor pro připojení mPCIe karty.

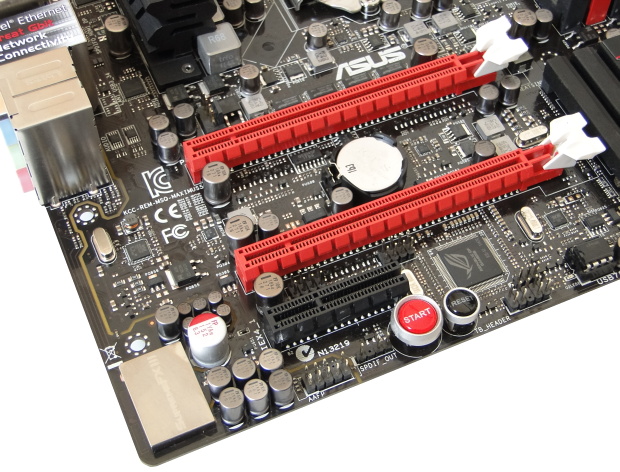

Deska nese dvojici PCI-E slotů. Jsou určené pro grafické karty, zbylý černý pak pro připojení další karty. Pokud neosadíte dvě grafiky, použít pro další karty lze jakýkoliv ze slotů. Rozložení linek a doporučené nastavení jsme už probírali dříve. Na dolní hraně desky najdeme konektor pro audio, tlačítka na ovládání desky, konektor pro připojení Thunderbolt karty a další zajímavosti jež si ukážeme v detailu.
