Skoro každý uživatel si přeje 24" LCD monitor s Full HD rozlišením 1 920 × 1 080 bodů, kvalitním podáním barev a širokými ­po­zo­ro­vacími úhly za nízkou cenou. BenQ je známý povedenými TN monitory. Jak dopadl model s MVA panelem s LED podsvícením od AU Optronics, dvojicí HDMI, USB rozbočovačem a reproduktory se dozvíte v dnešním testu.
Předem upozorňuji, že nikdo z redakce našeho serveru demontáž monitorů nedoporučuje a nenese za případné poškození nebo ztrátu záruky jakoukoliv odpovědnost! Jakékoliv poškození neodborným zásahem může být nevratné! Panely rozebírám z důvodu doplnění specifikací.

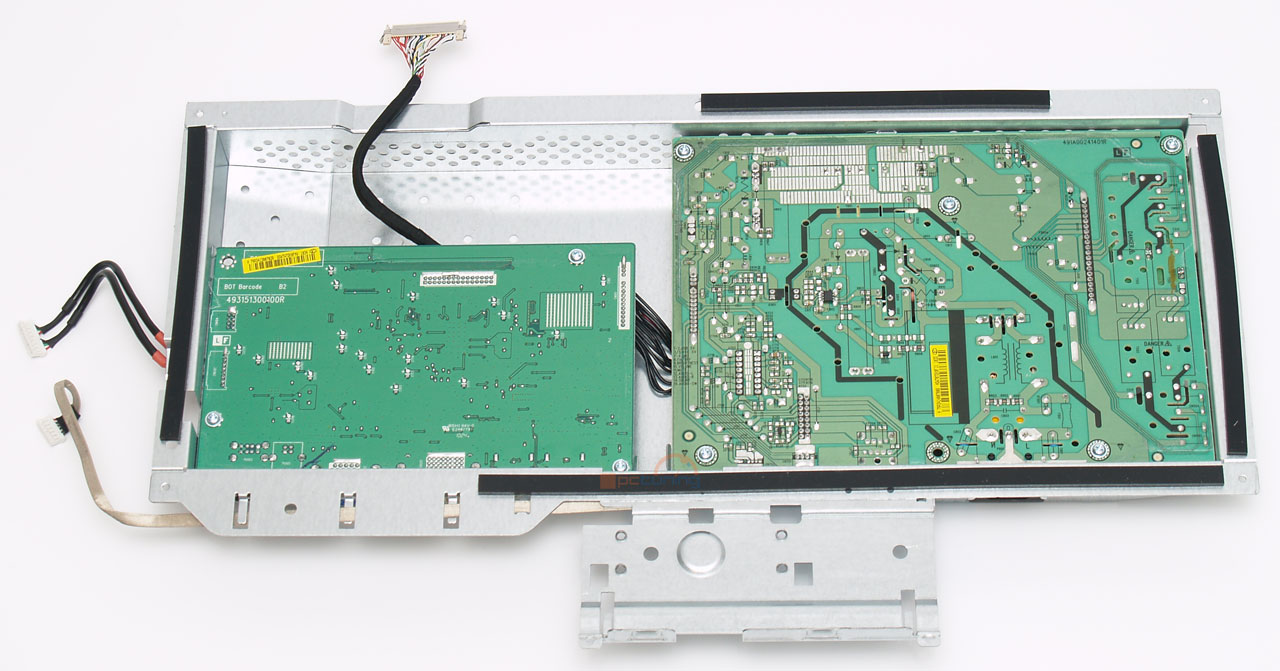

Po demontáži se vám naskytne pohled na ocelový plech, ve kterém je umístěna veškerá elektronika. Pod ním naleznete dvojici desek plošných spojů (PCB). Zdroj byl podle UL čísla E59670 vyrobený Cheng Ho Industry Co. Ltd. na Tchaj-wanu. Podle vygooglovaných zdrojů tato společnost dodává zdroje pro některé monitory od LG a Samsung. Zelený plošný spoj obsahuje elektroniku pro zpracování obrazu a nese výsostný symbol E248779 čínského Sheng Hua Electronics (Hui Yang) Co. Ltd. Panel je první revize AMVA panelu AU Optronics M240HW02 s LED podsvícením. Podle některých čínských obchodů jsou na trhu další tři revize – V0, V2 a V3.
Na první pohled se jedná o klasický koncept dnešních monitorů s LED podsvícením. Z několika bloků různých dodavatelů je složeno fungující řešení. HDMI vstupy jsou přepínány pomocí obvodu 2012, celkové zpracování obrazu má na starosti Tsunami TSUM088GDI-LF. Dvouportový USB rozbočvač je realizován obvodem Renesas Electronics (dříve NEC) 720114. Zapojení sluchátkového zesilovače ANPEC APA2069 je pro panel také víc než jen dostačující. Jediné, k čemu bych měl námitku, je použitá značka kondenzátorů – Su'scon totiž nemá zrovna nejlepší pověst.
