Pro následující dny jsme si pro vás připravili vypečený srovnávací test desek nižší střední třídy od ASRocku, Asusu, Gigabytu a MSI. Desky si již tradičně představíme a v druhém díle také prověříme pod termokamerou. Nově jsme navíc otestovali výkon rozhraní SATA a USB. Doporučíme vám nějakou levnější desku, nebo je lepší si připlatit?
Další recenzovanou základní deskou je Asus Z87-K. Její cena se pohybuje v průměru okolo 2900 Kč včetně daně. V nejlevnějších obchodech se dá sehnat dokonce od 2725 Kč s DPH. Cena v nejznámějších e-shopech: Alfa 2825 Kč, Alza 2775 Kč a CZC 2775 Kč s DPH. Balení je mírně faceliftováno. Obecně je však založeno na tradičním designu, který Asus používá pro své základní desky, které nepatří do herního segmentu ROG (Republic of Gamers). Černou krabici doplňují ikonky technologických prvků (TPU, EPU, ...) a nápis 5X Protection včetně modelového označení desky.
Asus Z87-K (pro zvětšení klikněte)
Rozměry Asusu jsou 30,5 × 20,8 cm a deska se rovněž řadí do kategorie ATX. Čtyřvrstvé PCB je tmavě hnědé barvy, ale u ostatních slotů, portů nebo chladičů převládá spíše žlutá / zlatavá barva. Chladiče nepůsobí nijak mohutně, ba naopak. V rohu desky se nachází čtveřice SATA portů, další dva porty jsou u konektoru napájení. Deska je dále vybavena jedním BIOS čipem a jedním interním USB 3.0 konektorem.
Výbava slotů pro přídavné karty zahrnuje jeden PCI-E 3.0 x16, jeden PCI-E 2.0 x16 a dva PCI-E x1 sloty. Rozdělení linek si probereme později. Pro starší periferie je připravena hned trojice PCI slotů. Přítomnost PCI slotů chválíme, ale jistě nám dáte za pravdu, že by stačil jeden, maximálně dva sloty výměnou za nějaké moderní PCI-E.
Výbava je shodná jako u ASRocku. Balení obsahuje instalační příručku, manuál a pár papírových letáků. Nechybí ani přiložené DVD se softwarem a záslepka pro zadní panel, která ovšem nemá barevně označené konektory. SATA kabely jsou celkem dva, z toho jeden je zalomený ve tvaru písmene L. Seznam obsahu krabice:
- Manuály
- Zadní panel s barevným odlišením
- DVD se softwarem a ovladači
- 2 × SATA kabel (jeden zalomený)
- SLI můstek
- Samolepku s logem výrobce
Asus vybavil desku dohromady čtyřmi digitálními fázemi, pro které našel název DIGI+ VRM. O chlazení napájecích obvodů se stará jeden menší zlatožlutý blok. Uchycení spoléhá na plastové kolíky s pružinkou. Za paticí LGA1150 se nachází jeden 8pinový 12V konektor pro přídavné napájení.

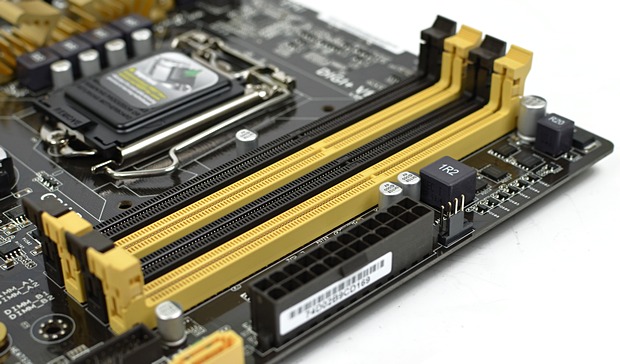

Obrázek ukazuje jeden interní USB 3.0 a 24pinový EATX konektor, za kterým se nacházejí sloty pro DDR3 paměti. Ty pojmou až 32 GB operační pamětí s rychlostí až 2933 MHz (OC) a jsou napájeny jednou analogovou fází. Packy pro uchycení modulů se nachází na obou stranách.
V případě, že osadíte pouze jednu grafickou kartu, bude mít žlutý PCI-E slot přiřazeno všech 16 PCI-E 3.0 linek. Druhý (tmavě hnědý) PCI-E 2.0 x16 slot má k dispozici pouze čtyři linky. Deska sice podporuje multi-GPU zapojení v CrossFireX, ale výkon výkonnějších grafik bude limitován.
V blízkosti PCI-E slotů najdeme PCH čip, na kterém je umístěn zlatožlutý čtvercový pasivní chladič menších rozměrů, který drží plastové push-piny. Nalevo od pasivu si můžete všimnou LED diody indikující přívod napájení.
Levý dolní roh je vyhrazen 4 SATA portům (deska jich má celkem 6), které nejsou nijak vytočeny. Nechybí u nic podpora maximální rychlosti 6 Gb/s a zapojení do RAID 0, 1, 5 a 10. Stejně tak je zde k vidění 64Mb BIOS čip.
Zbylá dvojice SATA 3 konektorů se nachází mezi PCH čipem a 24pinovým konektorem napájení v blízkosti USB 3.0 konektoru. Porty nejsou opět natočeny o 90° směrem ven z okraje desky.
Na zadním panelu najdete 6 USB a rovnou dva PS/2 porty. Dva USB porty jsou standardu 3.0, zbylá čtveřice je již pomalejší. Z obrazových výstupů je k dispozici: D-SUB, DVI a HDMI. Nechybí ani port RJ45 pro síť a audio konektory.
