O momentálně nejsilnějších jednočipových kartách na trhu toho bylo již napsáno mnoho, na internetu je obrovské množství testů a recenzí, porovnání výkonu a hodnocení. My se ale podíváme na karty z trochu jiného úhlu a vyzkoušíme, jak budou fungovat s vodním chlazením. Jaké budou provozní vlastnosti i přetaktování se dozvíte v dnešním článku.
Karta, specifikace, osazení bloku
Referenční model karty Geforce GTX 480 asi není třeba nijak zvlášť představovat, jde o momentálně nejvýkonnější jednočipovou kartu na trhu a vlajkovou loď firmy nVidia.
Frekvence jádra je nastavena na hodnotu 700 MHz (Shadery 1400 MHz) a paměťové čipy GDDR5 924MHz (3696 MHz).
Přídavné napájení je v podobě PCI-E 1x 6 pinu + 1x 8 pin, což je celkem standard pro dnešní výkonnější karty.
Paměťové čipy jsou přítomny pouze na jedné straně, celkově je k dispozici 1536MB. Zadní strana tedy nenese žádný chladič, ani kryt.
Demontáž BOX chladiče a nasazení vodního bloku
Karta Geforce GTX480 obsahuje na první pohled povedené chlazení se standardní koncepcí výfuku horkého vzduchu ven z PC skříně. O to se stará 80mm ventilátor s maximálními otáčkami kolem 4800ot/min.
Demontáž chladiče je jednoduchá, ze stran jemně stlačíte zámky a vycvaknete plastový kryt. Zde je vidět pozoruhodný pasiv s pěti heat-pipe trubicemi, který chladí jádro grafické karty.
Po té z druhé strany karty odšroubujete čtveřici šroubků kolem jádra, nyní můžete odejmout pasivní část.
Pasiv jádra karty má povedenou konstrukci, využívá poměrně nové technologie, kdy mají tepelné heat-pipe trubice přímí kontakt s heatspreadrem karty, což pochopitelně zvyšuje jeho účinnost.
Geforce GTX480 obsahuje další pasivní část, která je samostatně připevněna ke kartě a odvádí teplo z paměťových čipů a napájecích obvodů. Tato konstrukce se velmi hodí právě při řešení alternativního chlazení, neboť pokud by zde pasiv nebyl, je nutné zajistit chlazení nejen jádra, ale také ostatních zmíněných částí karty. To je většinou dosti obtížné, neboť je používáno digitální napájení, jehož čipy jsou velmi malé. Ponecháte-li napájecí část úplně bez chlazení, velice rychle kartu zničíte!

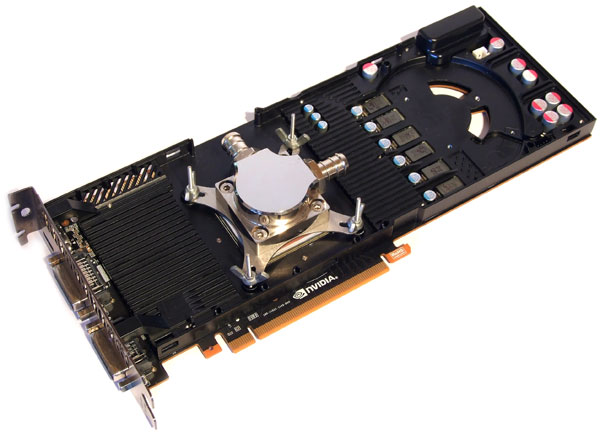

Pro naše účely tedy tuto část na kartě ponecháme a nyní namontujeme blok vodního chlazení.
Pasiv na kartě je nutný alespoň trochu ochlazovat průchodem vzduchu, paměťové čipy a napájecí obvody produkují velké množství odpadního tepla.
