Měření napětí

Měření napětí skrze monitorovací software (například CPU-Z, HWiNFO) nebo BIOS je pouze orientační a často velmi nepřesné. Rozhodli jsme se proto měřit reálné napětí multimetrem UNI-T UT61D. U základních desek tak využíváme měřící body anebo napětí měříme rovnou na samotných napájecích obvodech. Měření napětí v idle probíhá po ustálení operačního systému. Zátěž je vytvořena programem OCCT (stejně jako u přetaktování).

Lahůdka od MSI – návrat řady XPOWER ve velkém stylu

Pro měření napětí jsme deaktivovali veškeré úsporné funkce a nastavili jsme takt procesoru v BIOSu na rovné 4 GHz při napětí 1,3 V. Postupně jsme se snažili nastavit LLC (Load-Line Calibration) tak, abychom kompenzovali Vdroop a hodnota napětí v zátěži pokud možno byla větší nebo rovná té v idle. Nicméně musíme říct, že už v základním nastavení vše fungovalo velmi dobře.

Bez zátěže oscilovala hodnota na multimetru okolo 1300 až 1301 mV. Software CPU-Z přitom četl o něco nižší napětí – 1296 mV. V zátěži se napětí mírně zvýšilo na 1303 mV. CPU-Z přitom ukazovalo stále 1296 mV. Dá se však prohlásit, že regulace napětí na Z87 XPOWER funguje velmi dobře a nedochází k propadům napětí v zátěži. Pouze je zapotřebí brát na zřetel, že CPU-Z ukazuje o něco málo nižší napětí, než skutečně teče do procesoru. I tak se podle něj dá v tomto případě s přimhouřením oka orientovat.

Přetaktování

Lahůdka od MSI – návrat řady XPOWER ve velkém stylu

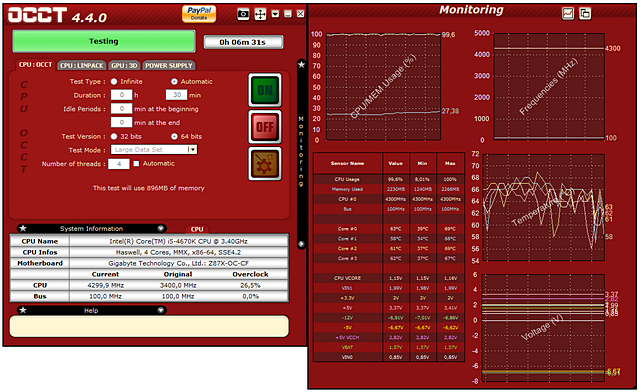

Pro otestování „stability“ přetaktování posloužil známý zátěžový burn-in benchmark OCCT ve verzi 4.4.0, který byl vždy spuštěn po dobu 30 minut v jeho 64bitové verzi s velkým Data Setem. Ventilátor byl během celého testu nastaven již na 1600 RPM.

Lahůdka od MSI – návrat řady XPOWER ve velkém stylu

Frekvence BCLK hodně závisí na kvalitě konkrétního kousku procesoru. I přes to existují mezi základními deskami měřitelné rozdíly. S napětím procesoru 1,15 V se nám bez problémů podařil postupně zprovoznit vyšší BCLK Strapy ×1.25 a ×1.66. Mírným navýšením BCLK jsme se dostali až na stabilní frekvenci 173,8 MHz. S nejvyšším ×2.5 Strapem deska již odmítala postovat. Není ovšem problém provozovat sestavu i na daleko nižší frekvenci BCLK (105, 110, 125 MHz apod.). Přetaktování pamětí RAM naopak nebylo zrovna slavné, ale o tom si povíme více později.

Lahůdka od MSI – návrat řady XPOWER ve velkém stylu

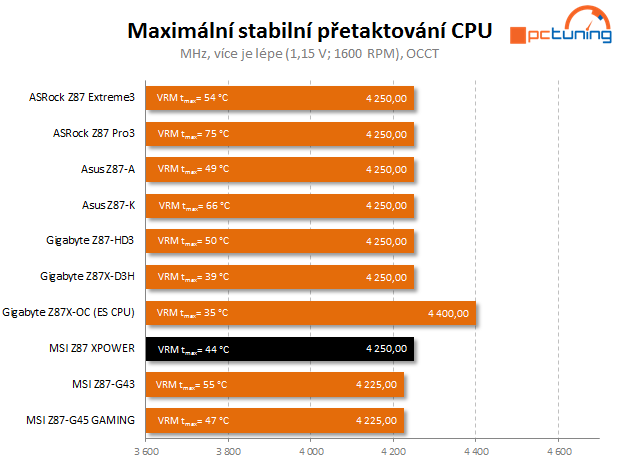

Přetaktování jsme měřili s prodejním kusem procesoru Intel Core i5-4670K. Pro testy jsme volili o něco nižší napětí (1,15 a 1,3 V), než (1,25 a 1,35 V) u procesorů s architekturou Ivy Bridge. Při nastaveném provozním napětí na 1,15V jsme se postupem času dostali až na frekvenci 4250 MHz. Teplota napájecích obvodů se přitom držela na pohodových 44 °C.

Lahůdka od MSI – návrat řady XPOWER ve velkém stylu

S napětím 1,30 V a ventilátorem rotujícím 1600 otáček za minutu se plně stabilní frekvence zastavila na metě 4575 MHz. Z procesoru jsme tak vyždímali opravdové maximum a přitom se teplota VRM obvodů pouze mírně zvýšila a pohybovala se okolo 46 °C. Je to sice něco více, než jsme naměřili u Z87X-OC, ale stále se jedná o velmi dobrou teplotu.

Lahůdka od MSI – návrat řady XPOWER ve velkém stylu

Prověřili jsme rovněž i možnosti navýšení frekvence integrovaného grafického jádra Intel HD Graphics 4600 (GT2), i když na této desce tuto možnost nejspíše nevyužijete. Maximální stabilní takt iGPU s napětím nastaveným na 1,1 V činil 1600 MHz. Tím bychom měli za sebou konvenční přetaktování. Pojďme se nyní podívat, jak si vede Z87 XPOWER v extrémních podmínkách.
