Republic of Gamers vrací uder! Již po osmé, v řadě MAXIMUS, v mrňavém provedení mini-ITX. Inženýři z ASUSu jsou známí tím, že dokážou zahrát i s malými kašpárky velké divadlo. A několik světových rekordů v extreme overclockingu to jen potvrzuje. Co zvládne základní deska IMPACT o velikosti větší dlaně?

Reklama

Taktování

Každý pořádný HW má mít i pořádnou softwarovou podobu. Pojďme se podívat, co nám ASUS přibalil k osmé řadě Impactu.

Taktujeme Skylake s ASUS ROG MAXIMUS VIII IMPACT

ASUS dodovává k ROG deskám utilitu jménem Al Suite, tentokrát ve verzi číslo 3. Jde o kompletní software, díky kterému můžete taktovat přímo z OS, můžete nastavovat voltáže, frekvence, měnit funkce napájení a mraky dalších věcí. V dolní části okna naleznete možnosti monitoringu frekvencí, voltáží, teplot a připojených fanů. Po rozkliknutí TPU se dostanete do části s napětími.

Zde máme možnost měnit ta nejzákladnější napětí, která jsem popisoval v části o BIOSu. V některých případech může být nutné nastavovat hodnoty přímo z BIOSu. Pokud budete pracovat s Al Suite přímo, doporučuji postupovat po malých krůčcích (vždy potvrdit pomocí Apply atd.), příliš velké kroky mohou zapříčinit zamrznutí systému. Po rozkliknutí položky Digi+ Power Control se dostanete k nastavení napájecí kaskády.

Tam opět nalezneme část nastavení, kterou jsem popisoval v části o BIOSu. Osobně doporučuju provádět tato a větší část jakýchkoliv nastavení, přímo z BIOSu. Al Suite 3 nabízí mimo jiné ještě možnosti ovládání fanů, což může přijít vhod právě z OS.

V této části máte možnost 4 profilů, jak vidíte na obrázku. Dále jsou pak volby nastavení křívek k jednotlivým výstupům včetně externího FAN headeru (pokud je připojen), které jsou na desce.

Součástí Al Suite 3 je i TurboV Core, je zde pouze implementováno jinak. Overclockeři raději používají tuto light formu, protože je méně náročná na systém a každá byť i sebemenší zátěž je ve výsledku znát. A nyní se už pojďme podívat na taktování samotné, na to, jak se pracuje s i3 6320 (nonK) a s i7 6700. První, co budeme potřebovat pro taktování zamčeného CPU přes BCLK je custom BIOS, verzí je několik, já použil 0018. Autorem je Elmor, overclocker z ASUSu. Flash se provádí pomocí funkce BIOS Flashback, soubor nahrajeme do kořenového adresáře USB a flashneme (viz manuál od desky). Pozor, nonK BIOSy mají upravený, resp. vypnutý power management a nelze řádně sledovat teplotu CPU. Nikdy nepoužívejte nonK BIOSy pro K modely, např. 6700K!!! Dále nefunguje Turbo, iGPU, AVX instrukce a pár dalších věcí. Po flashi nonK BIOSu musíte provést správně patřičná nastavení, jinak nenabootujete.

Testovací sestava

CPU: i3 6320/i7 6700K (delidnuté, přepastované Thermal Grizzly Kryonaut)
MB: ASUS MAXIMUS ROG VIII IMPACT
RAM: G.Skill TridentZ F4-3600C16D-16GTZ (B-DIE Samsung)
GPU: Zotac 9500GT Zone Edition
SSD: Micron M600 256 GB
Chlazení:EK Supremacy EVO, Laing DDC 1T+ 18W s EK Housingem a EK DDC Topem, Watercool MO-RA 3 (4×180 mm) s SilverStone AP182 / Thermal Grizzly Kryonaut
PSU: Seasonic SS-1200XP (P1200 Platinum)

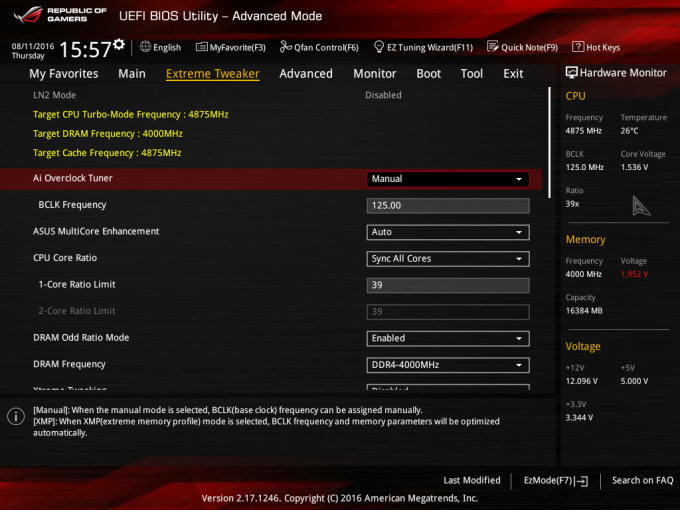

V Extreme Tweakeru jsem nastavil Ai Overclock Tuner na Manual a BCLK na 125MHz, což dalo za výsledek 4875MHz na CPU a na CACHE. Procesor, který používám, zvládá cca o 500MHz více, ale mě hlavně zajímalo, jak se budou ladit paměti DDR4. Proto jsem nastavil násobič na ×39, abych dosáhl relativně vysoké frekvence na vodní chlazení a abych měl možnost nastavit DRAM frekvenci na 4000MHz.

CPU Core/Cache Voltage na Manual Mode. Jelikož už tento kousek CPU, který nepatří mezi nejlepší kousky, znám, pustil jsem mu rovnou 1.52V a 1.95V do pamětí, jelikož jsem měl v plánu 4000MHz CL 12 - 12 -12 - 28 1T 220 refresh cycle a to je napětí, které je potřeba. Požadovaného výsledku jsem bohužel nedosáhl, důvod rozeberu za chvíli.

Po několika hodinách ladění jsem taktování, respektive utahování časování vzdal na výsledku 12 - 15 - 15 - 28 -1T 220 refresh cycle. Nejde o špatný výsledek a pravděpodobně by stačilo i menší napětí.

Nyní zpět k tomu, co potřebujete správně nastavit v nonK BIOSu, abyste nabootovali do OS. V sekci Advanced naleznete položku Boot performance mode a nastavíte Turbo Performance.

Jděte do subpoložky CPU Power Management Configuration a tam nastavte Intel SpeedStep na disabled a CPU C States také na disabled. A teď už si ukážeme nějaký ten výsledek.

Na obrázku vidíme pár oken. Zleva SuperPI, single-thread benchmark, který je nejlepší na ověření stability přetaktování pametí - jak vidíte, prošel úspěšně quick i stability test. Druhé okno je benchmark wPrime. Jelikož je u wPrime možnost nastavení počtu vláken, se kterými má pracovat, zadává se vždy plný počet vláken, zde tedy 4. Jde už o pořádnou zátěž a jak vidíte, oba testy opět prošly v pořádku. HWBOT Prime pracuje s prvočíšly, jde o středně-vyšší benchmark, co se do náročnosti týče. A na závěř tři CPU-Z okna, která dokazují, s jakým a jak nastaveným hardwarem se pracovalo.

Mým cílem bylo provozovat maximální možný takt CPU s přetaktovanými pamětmi na 4000MHz při časování 12 - 12 - 12 - 28 1T 220 refresh cycle. Vím, že to mé paměti zvládají, ale tady byl můj strop to, co vidíte v CPU-Z, tedy 12 - 15 - 15 - 28 1T 220 refresh cycle. Mám rád racionální a obejktivní přístup k věci a proto jsem začal pátrat po tom, kde je chyba. Bavil jsem se s indickým overclockerem Tooliusem, pracujícím pro ASUS. Ten mi sdělil, že dva z jeho tří Impactů nezvládají 4000MHz tight (žádané nastavení), stejné zkušenosti má i Hazzan. Důležitý je zde ale jeden zásadní faktor, můj Impact a stejně tak dvě desky Tooliuse a ty Hazzanovy jsou tzv. samply. Jde o předprodejní kusy, které výrobce zasílá na testy např. do redakcí. Ten kus, na kterém Tooliusovi 4000MHz tight funguje je retail kus, tedy verze, která se normálně prodává v obchodech. Až se mi dostane retail kus pod ruku, věřím, že tam to půjde, neboť jsem již viděl mnoho výsledků na Impactech, kde to šlo. A nebo jsem jen lama, i to je možnost :) Teď se ještě pojďme podívat, jak si Impact poradí s i7 6700K, kde už ale musím flashnout zpět normální, oficiální BIOS.

Ai Overclocking Tuner opět na Manual, BCLK Frequency nechávám na 100MHz a CPU Core Ratio nastavuji na x50, abych dosáhl taktu 5000MHz.

Ve finále jsem měl radost, protože s oficiálním BIOSem nejnovější verze se mi podařilo dosáhnout toho, čeho jsem původně chtěl. DRAM Frequency na 4000MHz, CPU SVID Support na Disabled.

Max CPU Cache Ratio na x50, abych dosáhl taktu cache 5000MHz, jako u CPU. Čím blíže je takt cache taktu jádra, tím lépe. CPU Core/Cache Voltage na Manual Mode a rovnou jsem mu kvůli zvýšené frekvenci RAM 4000MHz dal o trochu více, 1.48V. Pamětím jsem šoupl 1.97V, to by mělo na žádaný výsledek stačit.

Primární timing na 12 - 12 - 12 - 28 - 1T a refresh cycle na 220.

Deska si defaultně nastavila velmi utažené latence RTL na 49 50 6 6, kde jsem sice bez problému prošel HWBOTPRIME, wPrime 32M/1024M a SuperPI 1M, ale u 32M, což je nejlepší test na stabilitu přetaktu RAM nikoliv. Vím, že 49 50 6 6 je při 4000MHz CL12 hodně, hodně náročné, neobejde se to bez podchlazení IMC na -80°C a více a tak jsem nastavil 50 50 7 6 a heuréka, SuperPI 32M rock stable :) U taktování i3 6320 jsem neukazoval nastavení Digi+ Power Control, tedy nastavení napájecí kaskády, tak se na to pojďme dodatečně podívat.

CPU LLC jsem rovnou nastavil na Level 8, neboť jsem chtěl mít jistotu v držení nastaveného napětí, ale nutno podotknout, že Level 8 už napětí celkem přestřeluje. Zbytek v podstatě vše na max a VRM Spread Spectrum vypnout.
