Máte strach z vodního chlazení? Myslíte si, že jsou s tím spojené velké problémy? Opak je pravdou. Chce to jenom dostatek informací, které Vám poskytneme v několika dílech o tomto alternativním systému pro osobní počítače. Na základě praktických zkušeností, Vám dnes objasníme, jak a podle čeho vybírat čerpadla.

Reklama

Laing DDC - jednotlivé "topy"

Elektronika Laingů prošla dlouhým vývojem, ale to není zdaleka vše. V posledních dvou letech se začaly vyrábět a upravovat vrchní části čerpadla u kterých se zjistilo, že mají značný vliv na celou charakteristiku čerpadla. Jedná se o tzv. "topy" (plastové vršky), které kryjí rotor čerpadla. Tyhle topy nejenom zvyšují rapidně průtok v zatíženém okruhu, ale také díky lepšímu proudění v rotoru značně utišují chod čerpadla.

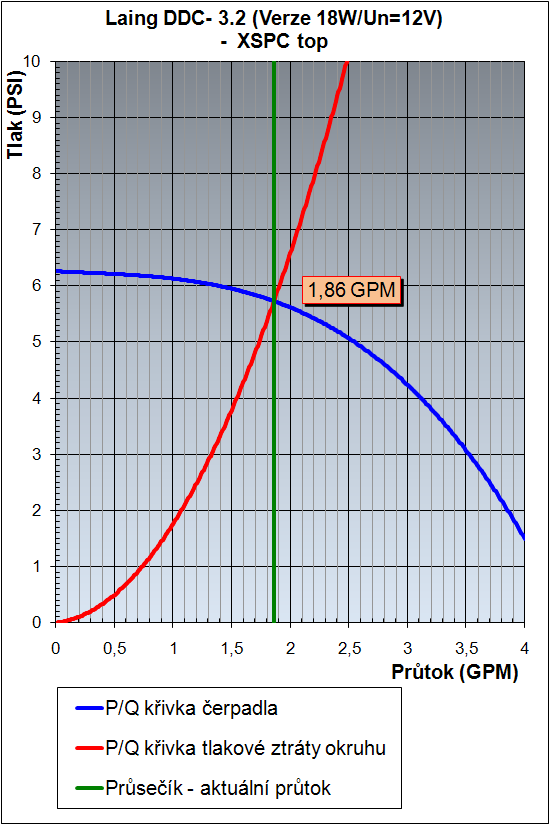

XSPC DDC top

Vodní chlazení část první - výběr čerpadla

Tento top (vršek) z plexiskla, který se umístí místo původního černého, je jeden z nejdokonalejších návrhů poslední doby. Má rozšířený vstupní otvor na 10mm a vstup i výstup je určený pro fitinky G 1/4".

Alphacool plexi top

Tento top byl jeden z prvních, které se v naší republice začaly prodávat. Má dva vstupní otvory a jeden výstupní. Pomocí záslepky si můžete mezi vstupními otvory jednoduše vybrat podle rozložení hadic v PC skříni.

Maximální průtok je o něco nižší a charakteristika je více strmá oproti XSPC topu ovšem pořád se průtok rapidně zvyšuje oproti stock (originální verze vršku) verzi.

Tento top spousta uživatelů vlastnoručně modifikovalo tak, že pomocí malé frézky rozšířili vstupní otvor na 10-11mm a tím se celá charakteristika ještě více zaoblila. Celý test si provedeme v dalším díle, kde i tuhle modifikaci otestujeme.

EK X-Top 3/8"

Tento top je od známé firmy EK. Vstupní a výstupní otvory má nestandardních závitů G 3/8".Ovšem oproti Alphacool topu má rozšířený vstupní otvor na 10mm oproti 8mm.

i Zdroj: PCTuning.cz

Průtok je o 0,1 GPM větší, než u Alphacool topu. Avšak na XSPC top pořád nemá. Běžně se prodává verze se závity G 1/4", ale tahle je o něco výkonnější.

V dalším díle si tyhle topy otestujeme a ověříme, jestli tyhle teoretické hodnoty odpovídají skutečným podmínkám. Všechny tyhle topy se u nás běžně prodávají. Samozřejmě je spousta dalších firem, které tyto topy vyrábějí, ovšem nemá smysl vypisovat vše co se vyrábí, ale jenom to nejzajímavější.

Laing D5 Vario

I pro tohle čerpadlo vznikl tzv. top, který se umístí nad rotační bubínek. Těchto topů pro D5tky je podstatně méně druhů. Jedna z mála společností, která tento top vyrábí z acetalu, je firma EK. Když se podíváte na původní charakteristiku Laing D5 Vario, tak zjistíte, že i tento top pomohl k zvýšení průtoku v zatíženém okruhu. Ovšem ne tak razantně jako u verzí DDC.

Modifikace "dodo" (dodělej doma)

Protože se vršky čerpadel DDC rychle vyvíjely a nové výrobky topů rostly jako houby po dešti, tak se přišlo na způsob, jak vylepšit i stávající Laing D5 Vario jednoduchým zásahem frézky. Na druhém obrázku je vidět vybroušená část oproti té na prvním obrázku. Pomocí malé ruční frézky (dremlu) takovou úpravu zvládnete i doma. Na výsledek, který změřil "martinM210" z XS fora se můžete podívat na konci této kapitoly.

Výsledky které zde vidíte jsou ohromující, kdy se maximální průtok značně zvýšil. Ovšem na Laing DDC- 2 s elektronikou S.2 to stále nemá. Přesto se jedná o slušný výsledek a do středně restriktivního okruhu bude průtok vody, pořád hodně velký.
