Dnes vám představíme zdroj Enermax, který se svým maximálním výkonem 525W řadí mezi nejběžnější kategorii a jeho cena je ještě v přijatelných mezích. Nemusíte rozbíjet prasátky při pořízení kvalitního železa a zároveň máte jistotu, že vám takový zdroj bude pár let dobře sloužit. Pojďme se tedy podívat pod jeho kapotu.

Reklama

Jak jsem zdroj zatěžoval a jaké kroky jsem při měření učinil, si můžete přečíst v minulých recenzích (první, druhá), kde byla celá metoda důkladně popsána.

Opět se můžete ještě jednou podívat do přehledné tabulky na jednotlivé parametry zdroje Enermax EPR525AWT. Z těchto hodnot budu vycházet při určování maximálních proudů v celém průběhu zatížení. Testovat budu pouze při síťovém napájecím napětí 230V/50Hz.

Enermax Pro 82+ 525W - počítačový zdroj jak má být

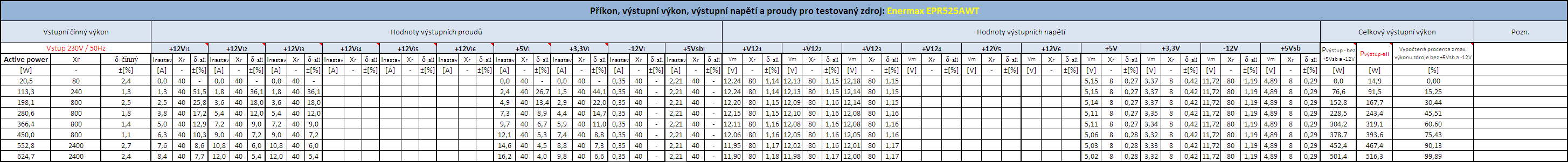

Tabulka s naměřenými hodnotami proudů, napětí, výkonu

Měření v režimu Stand-by

Měřil jsem, jak s vypnutým +5Vsb zatěžovacím rezistorem, tak se zapnutým rezistorem 2R2, který simuluje připojené klávesnice, myši, USB zařízení apod. Při zcela vypnutém stavu (hlavní tlačítko zdroje bylo zapnuté, ale samotný zdroj neběžel - byl pouze pod napětím 230V) zdroj odebíral ze sítě cca 1,71 W a při sepnutém rezistoru 2R2 cca 14,12 W. Hodnota výstupního napětí nikdy nepoklesla pod udávanou toleranci podle specifikace SFX12V.
