S uvedením nových modelů grafických karet jsme se věnovali spíš dražším kartám s cenou mezi deseti a dvaceti tisíci, dnes se zase podíváme na jednu z levnějších RTX 2060, kterou pořídíte necelých deset tisíc. Jde o Gigabyte s tradičním firemním chladičem Windforce 3X, který má u nepříliš žravé grafiky jako RTX 2060 slušnou rezervu.

Reklama
Reklama

Gigabyte RTX 2060 Gaming rev. 2.0: konstrukce

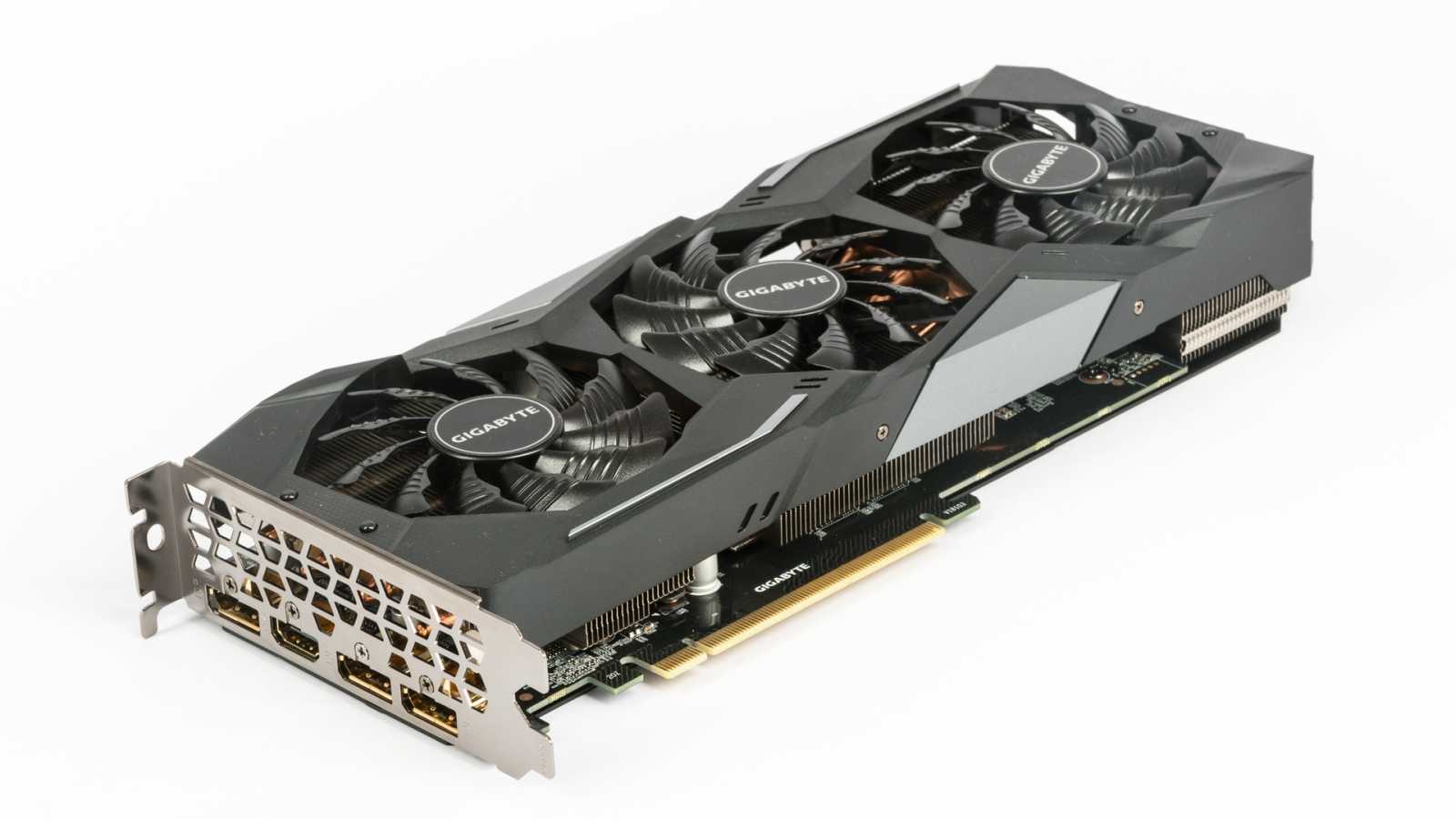

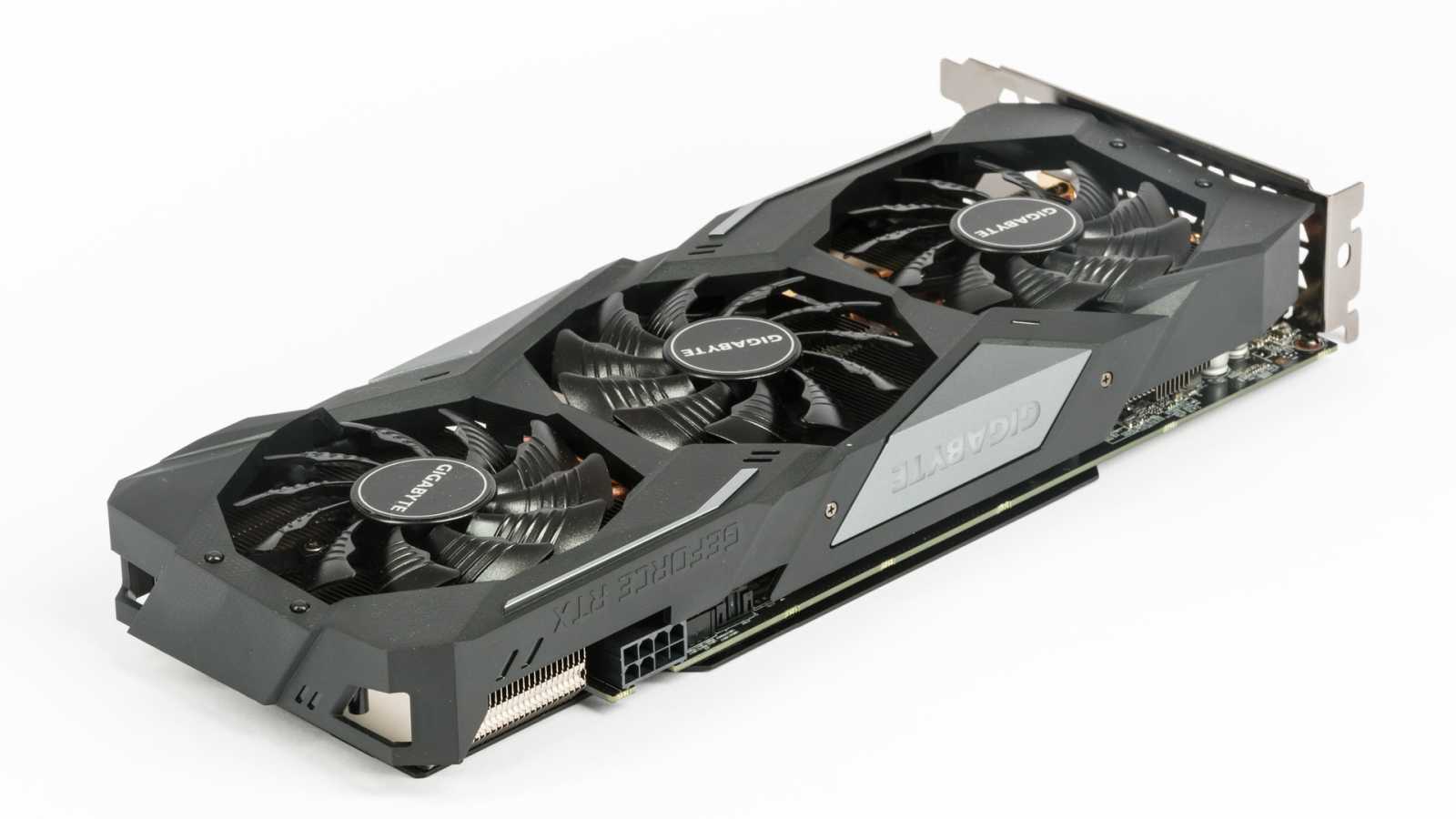

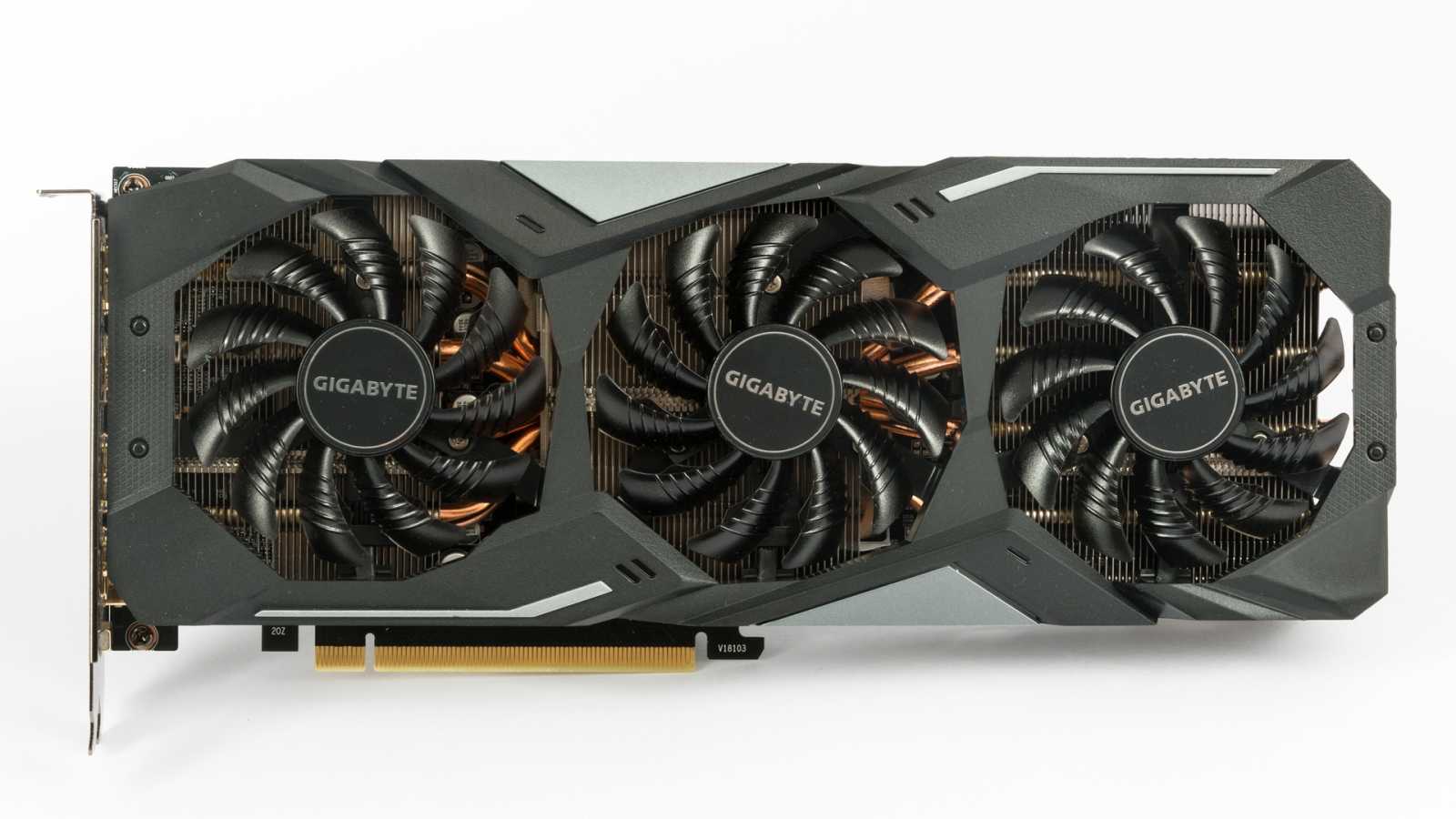

Karta je osazená dvouslotovým chladičem Windforce s trojicí nízkoprofilových ventilátorů. Ty jsou zasazené v černém plastovém krytu s prvky kovově šedé barvy. Trojice ventilátorů shora ofukuje pasiv s příčným žebrováním.

Gigabyte RTX 2060 Gaming OC Pro rev. 2.0 v testu
Gigabyte RTX 2060 Gaming OC Pro rev. 2.0 v testu
Gigabyte RTX 2060 Gaming OC Pro rev. 2.0 v testu
Gigabyte RTX 2060 Gaming OC Pro rev. 2.0 v testu


 |
 |

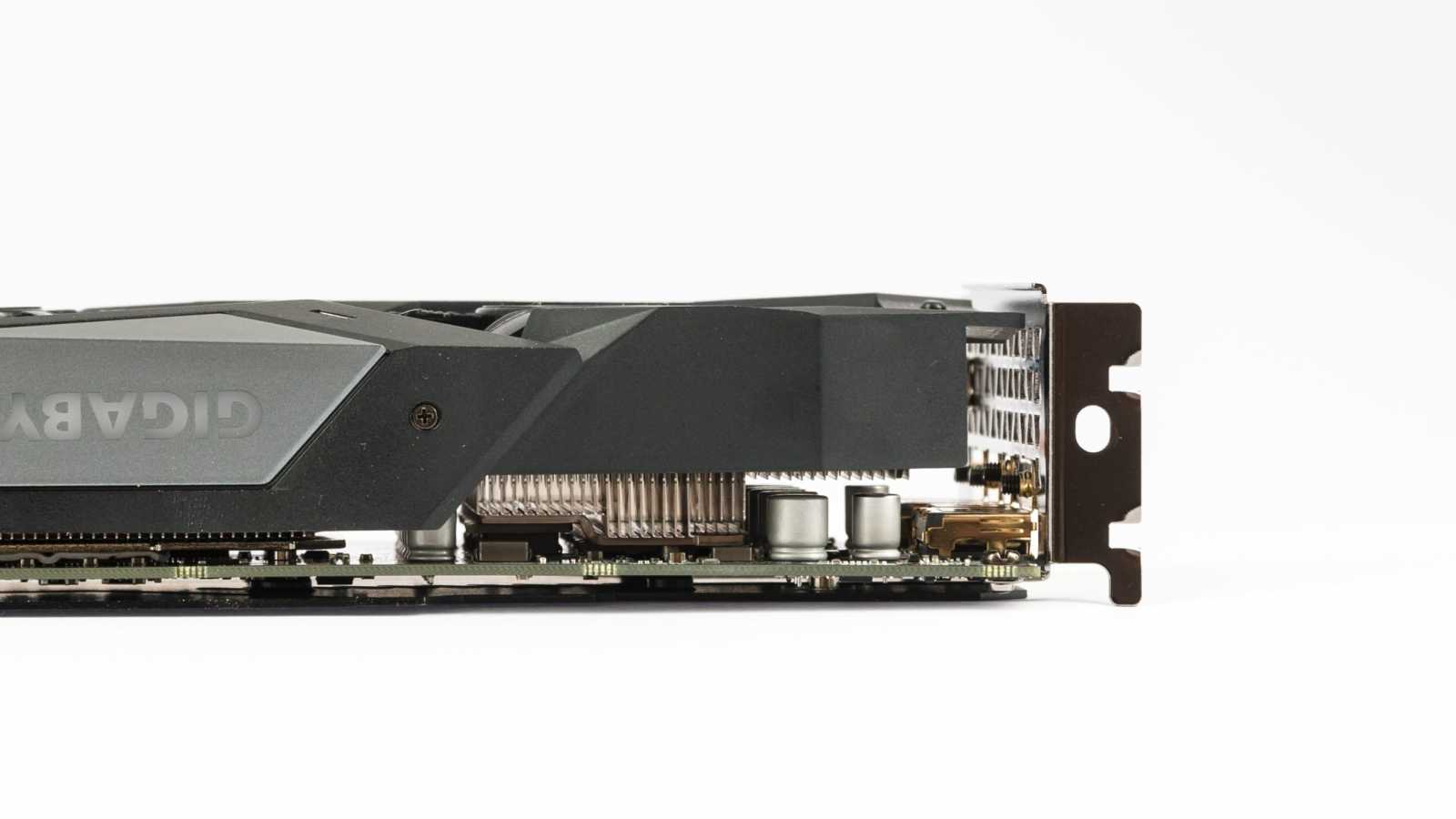

Chlazení napájecí kaskády je přímo součástí velkého bloku pasivu.

Gigabyte RTX 2060 Gaming OC Pro rev. 2.0 v testu

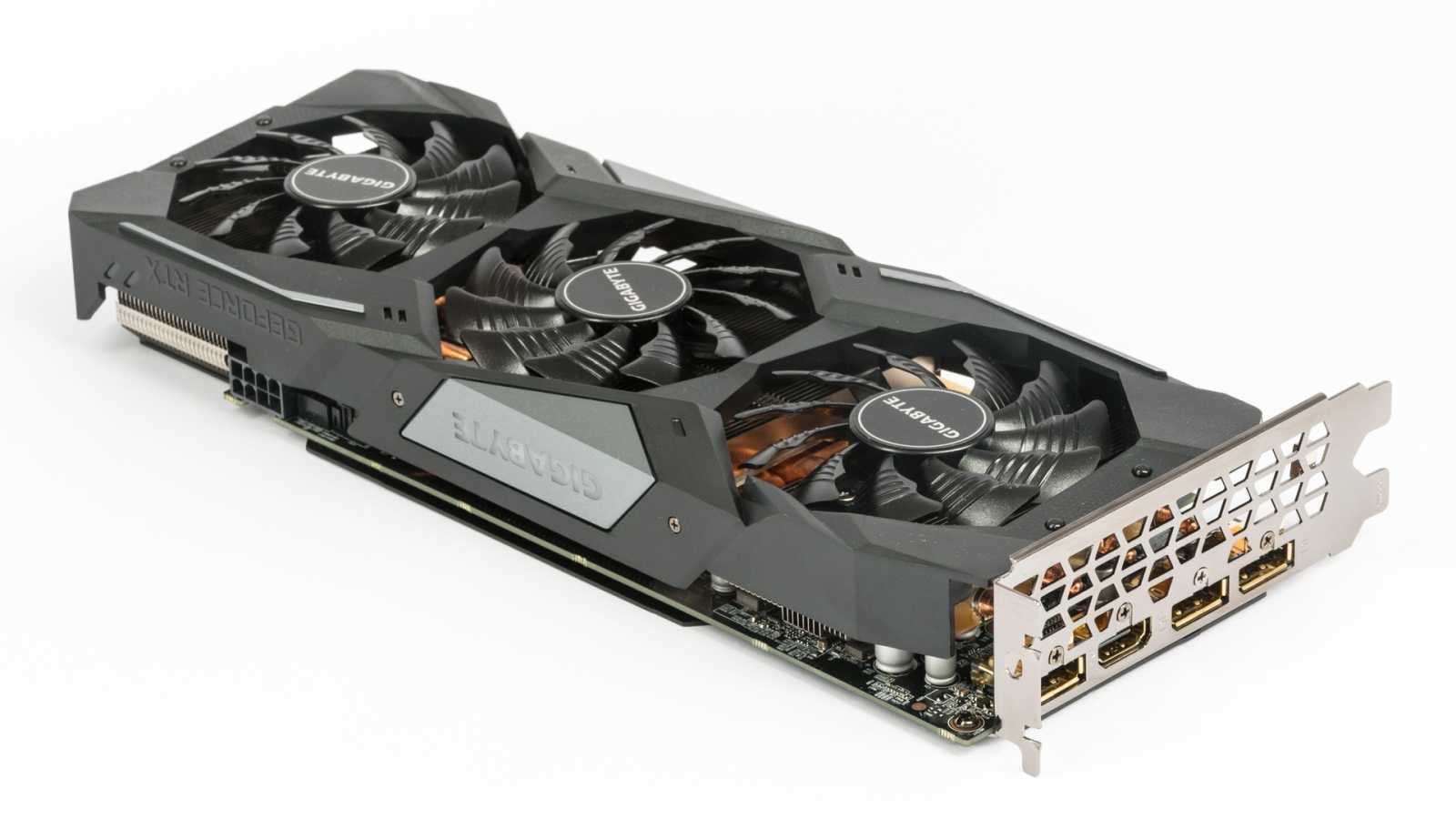

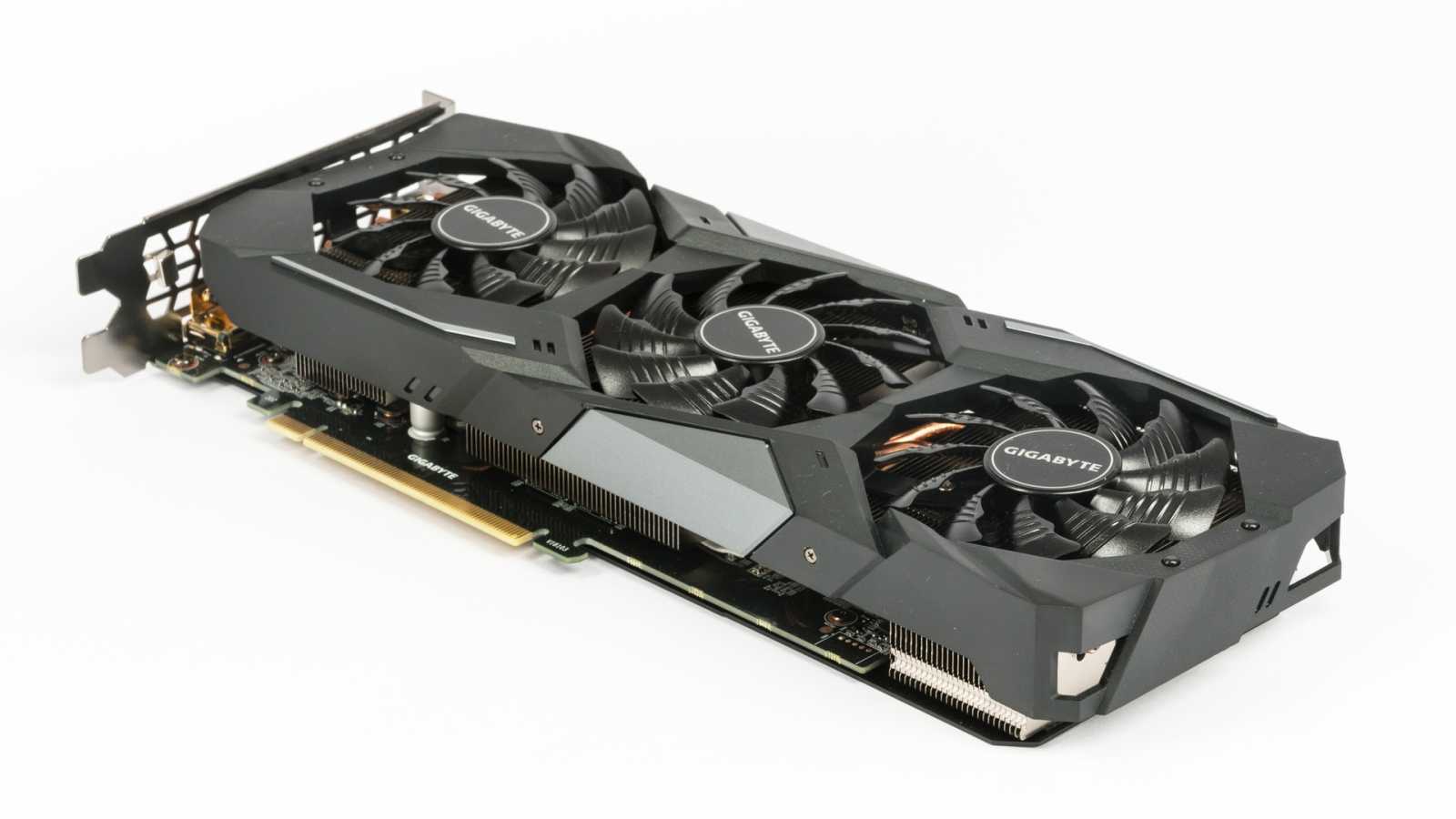

Karta je trochu rozměrnější jen na délku, na výšku a na šířku se vzorně drží prostoru dvou slotů.

Gigabyte RTX 2060 Gaming OC Pro rev. 2.0 v testu
Gigabyte RTX 2060 Gaming OC Pro rev. 2.0 v testu

Gigabyte RTX 2060 Gaming OC Pro rev. 2.0 v testu
Gigabyte RTX 2060 Gaming OC Pro rev. 2.0 v testu

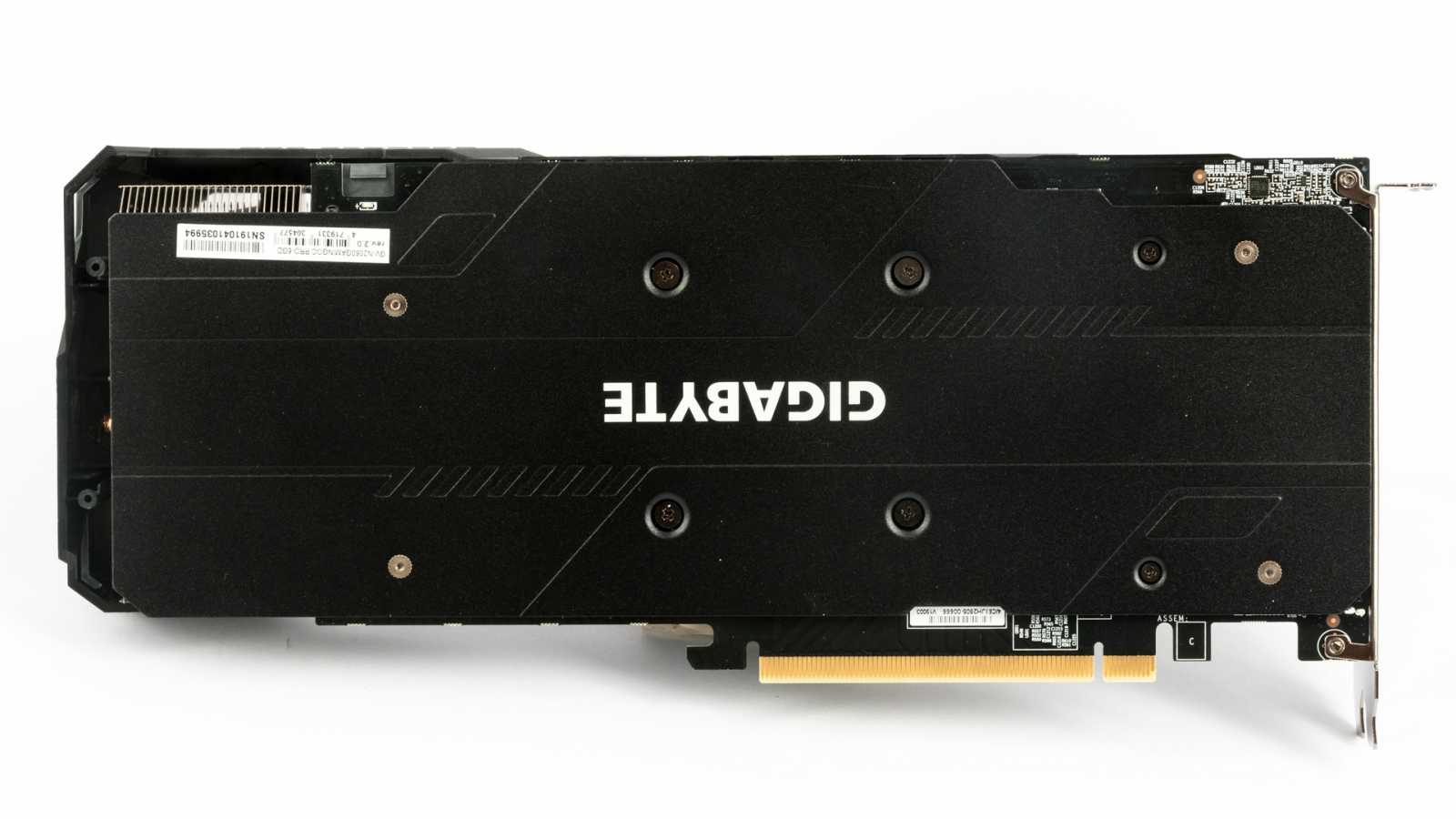

Na zadní straně je krycí plech. Chrání titěrné součástky a kartu zpevňuje, takže z těchto důvodů je to rozhodně plus. Teplovodivé podložky pro odvod tepla ze součástek na PCB pod ním bohužel nejsou, takže by bylo dobré, kdyby byl v místě napájecí kaskády a pod čipem perforovaný. A rozhodně měl být kratší!

Gigabyte RTX 2060 Gaming OC Pro rev. 2.0 v testu
Gigabyte RTX 2060 Gaming OC Pro rev. 2.0 v testu

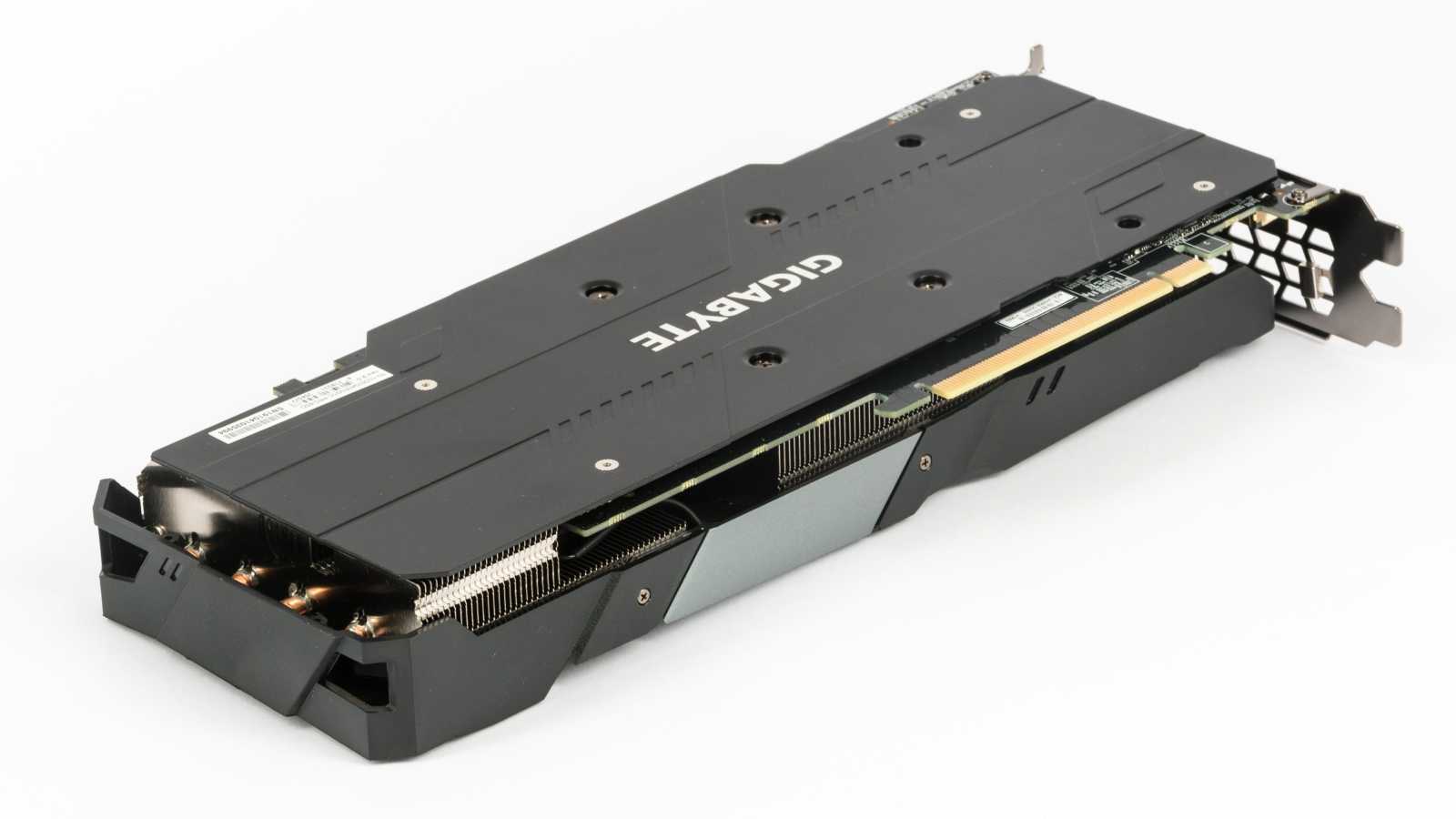

Proč, to nejlíp uvidíte na fotce zboku. V zadní části má karta zkrácený plošný spoj a zadní blok žebrování je naopak prodloužený na celou šířku karty. To výrazně zvětšuje plochu žeber a zvyšuje to výkon chladiče a chlazení to pomáhá. Obzvlášť když výrobce nechá větrák foukat skrz žebra a nezaplácne to shora plechem. Budu doufat, že to byl nápad lidí z kalkulace a konstruktéři si kvůli tomu klepali na čelo stejně jako já. Po záruce bych ten zbytečný kus plechu asi i uřízl.

Gigabyte RTX 2060 Gaming OC Pro rev. 2.0 v testu
Gigabyte RTX 2060 Gaming OC Pro rev. 2.0 v testu

I když jsem první revizi neviděl ani z rychlíku, na fotkách se zdá, že druhá revize má o něco kratší bloky žebrování a karta je vzdušnější. Ale kompenzuje to právě větší výška zadního bloku.

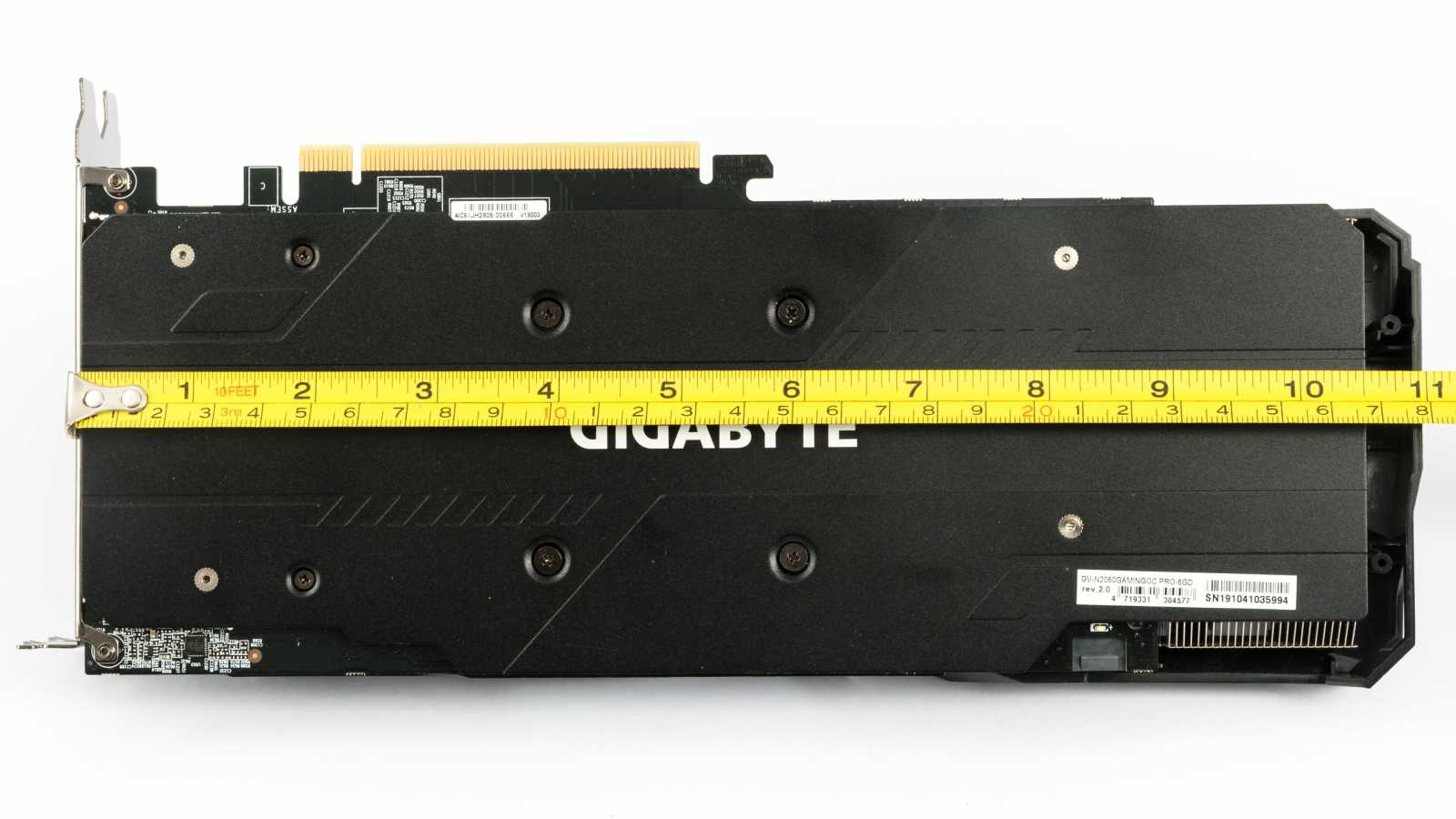

Karta je už na dnešní poměry (a speciálně na tříventilátorové karty) spíše kratší, má jen 28 cm.

Gigabyte RTX 2060 Gaming OC Pro rev. 2.0 v testu

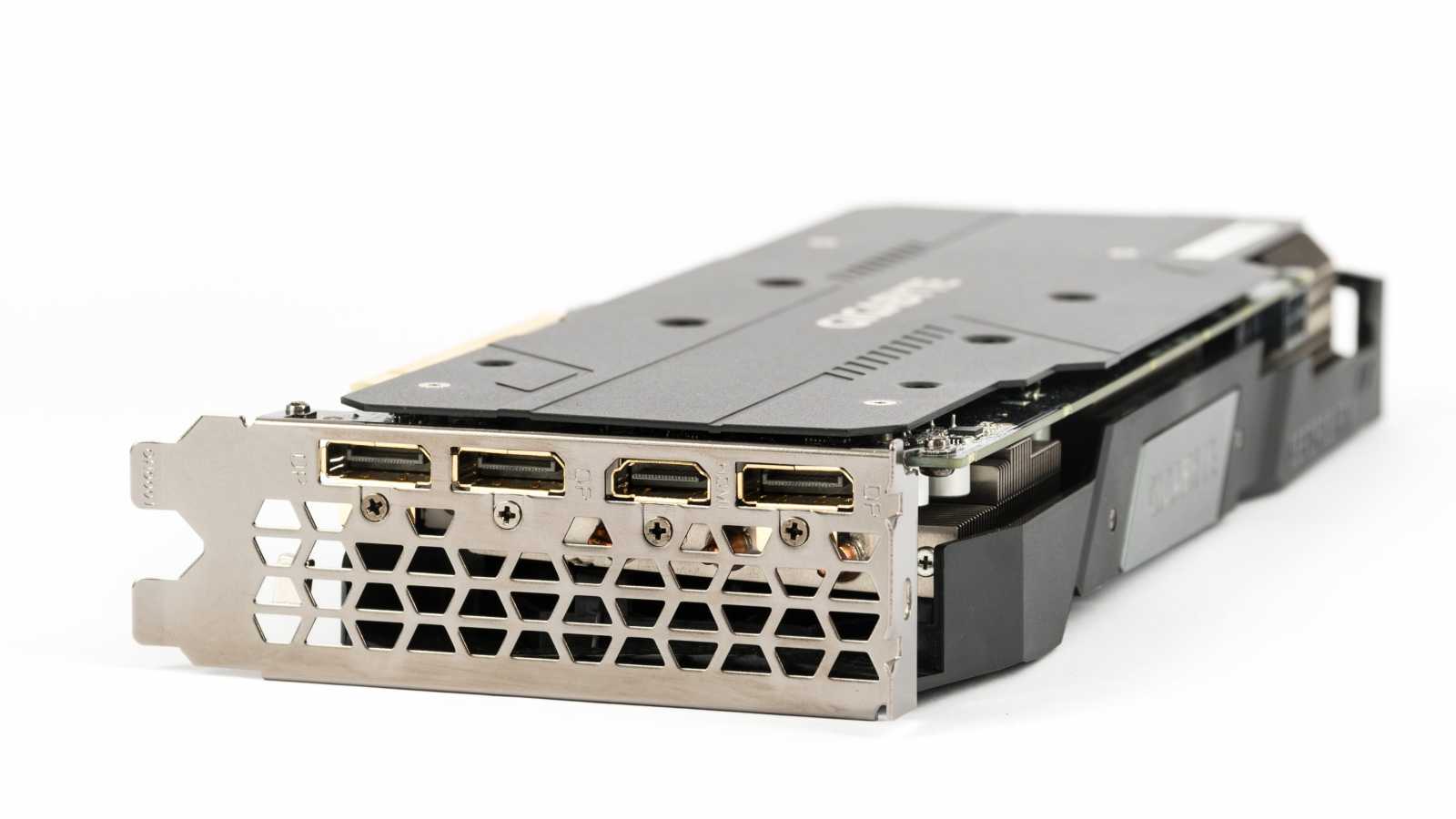

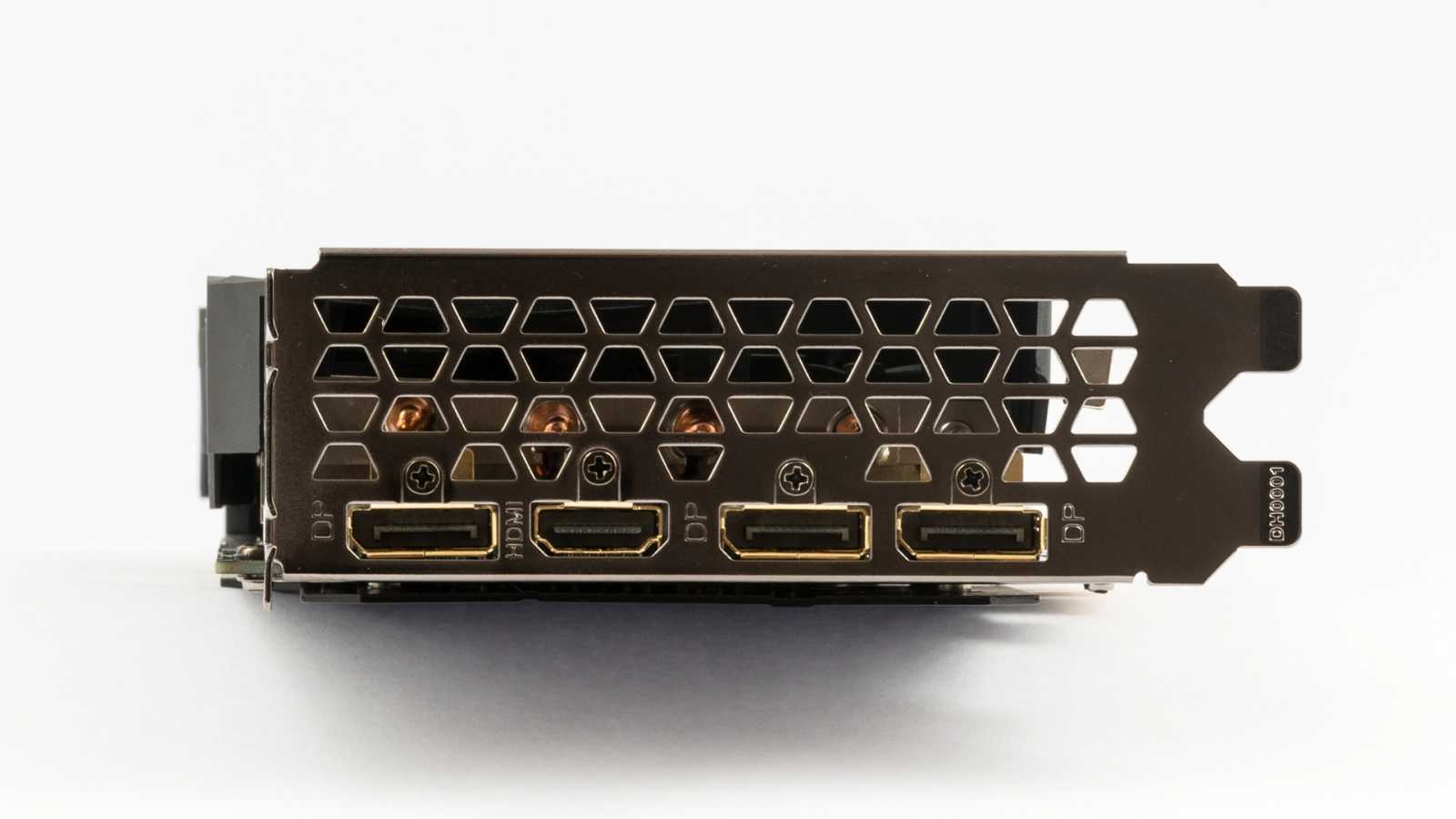

Výstupy nepřekvapí – jde v současnosti nejpoužívanější kombinaci – tři DisplayPorty a jedno HDMI. Perforace nedává moc smysl s ohledem na orientaci žeber, karta skrz ni bude spíš vzduch přisávat.

Gigabyte RTX 2060 Gaming OC Pro rev. 2.0 v testu

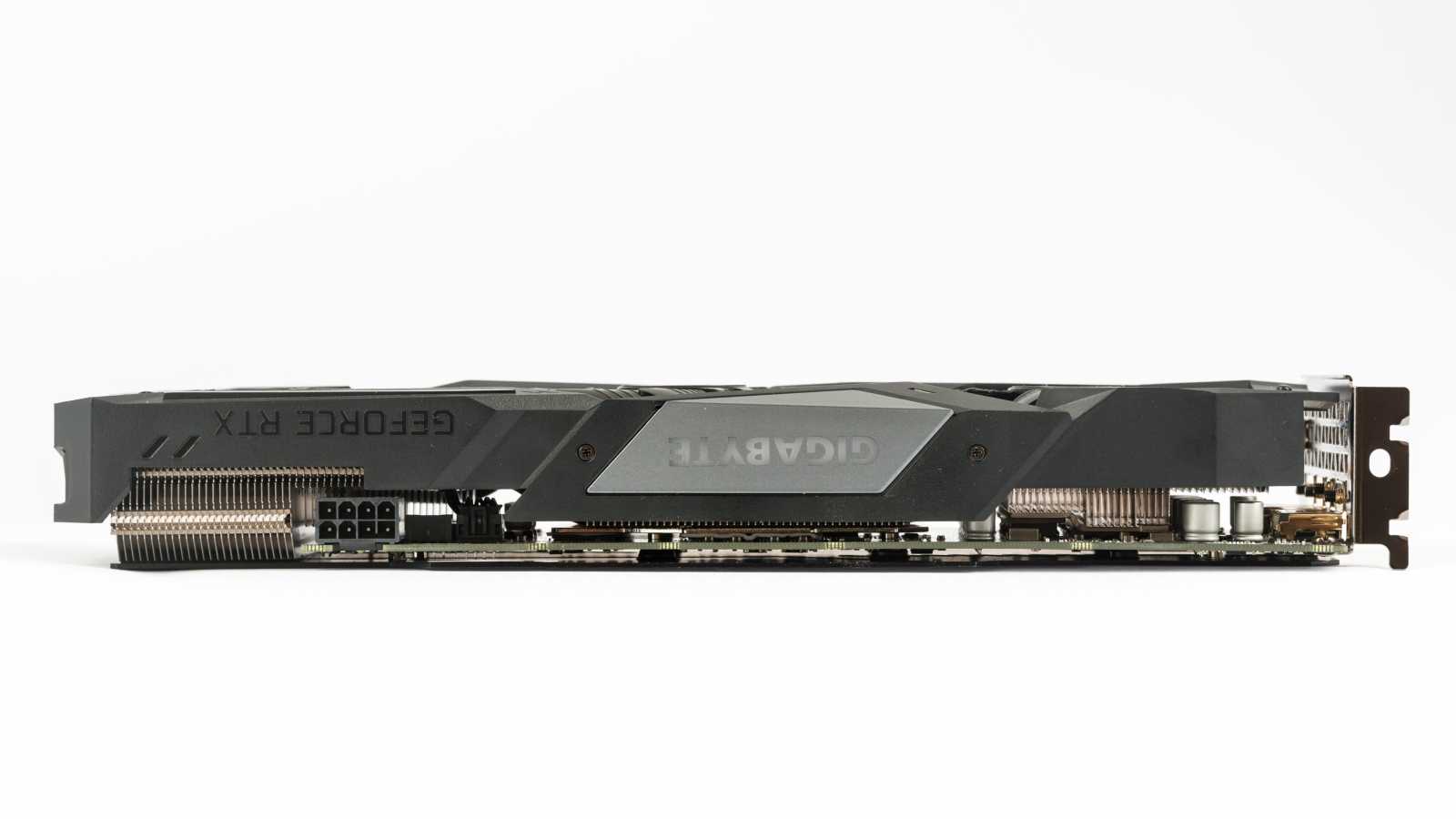

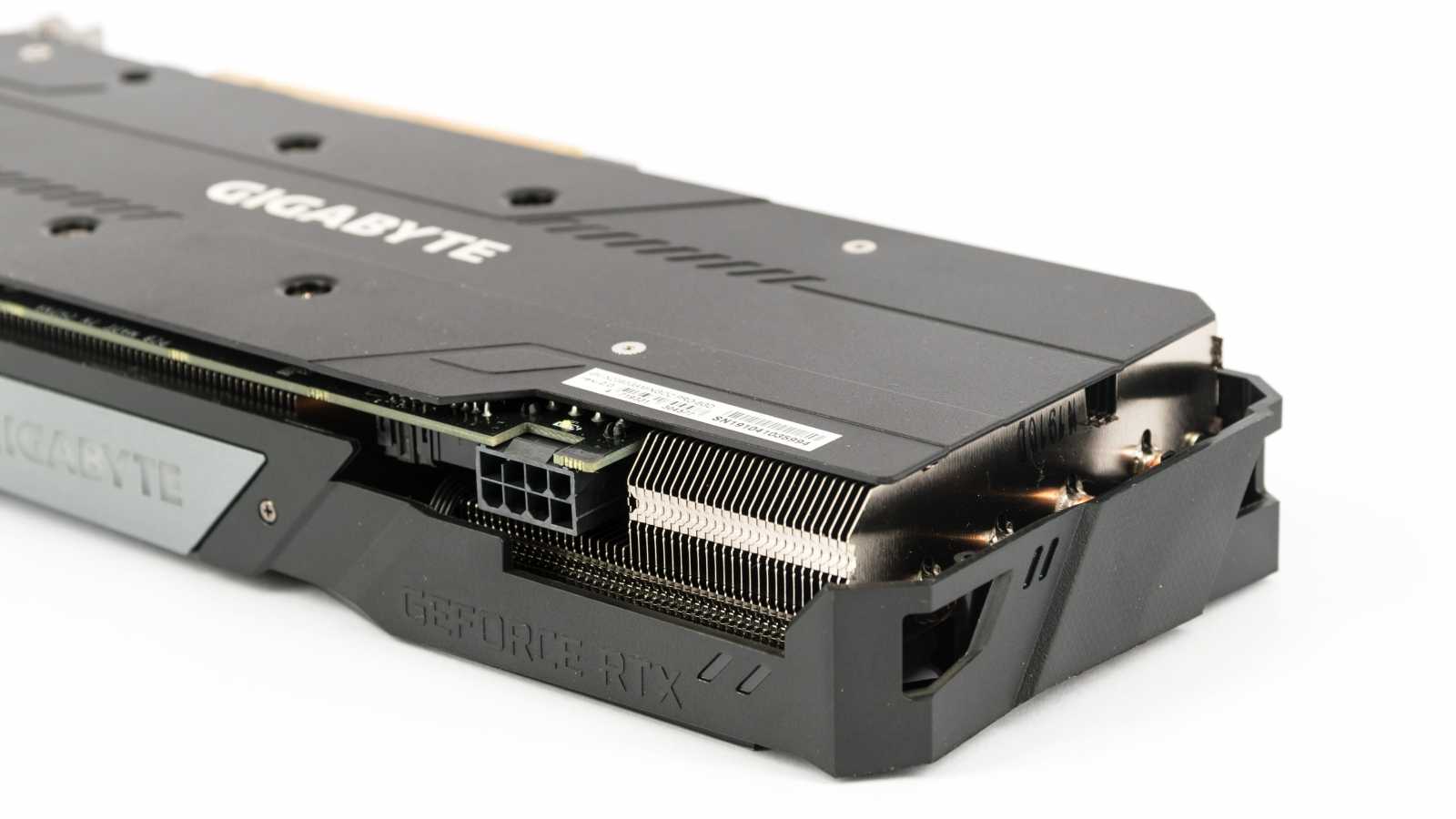

Pro přídavné napájení slouží jeden osmipin. A taky hezky v detailu vidíte ten udušený pasiv. Ach jo.

Gigabyte RTX 2060 Gaming OC Pro rev. 2.0 v testu

Zvenčí už jsme kartu probrali ze všech stran, pojďme na testy.
