Příklad montáže – disky, zdroj, chladič

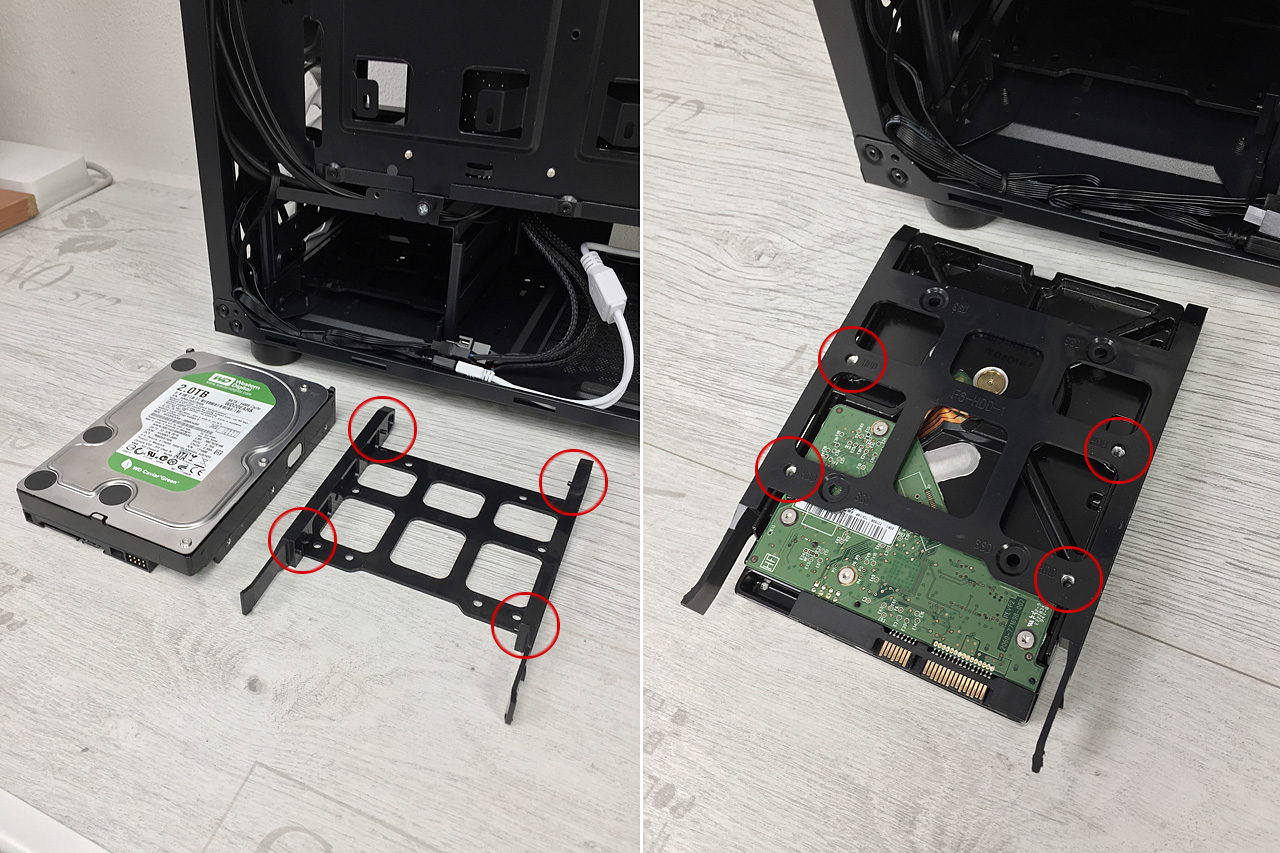

V montáži vzorové sestavy budeme pokračovat disky. Po dva 3,5" disky jsou ve skříni SilentiumPC Signum SG1 TG připraveny plastové šuplíky, které po stlačení okrajů vysuneme z plechového koše umístěného v přední části tunelu napájecího zdroje. Disk lze do šuplíku upevnit bez použití nářadí, kdy bude fixován pomocí čtyř plastových trnů zapadajícího do otvorů pro šrouby na bocích disku. V případě potřeby lze disk navíc zespodu k šuplíku přišroubovat. Otvory jsou zde k tomuto účelu připraveny.

SilentiumPC Signum SG1 TG – ATX skříň pro masy v testu
i Zdroj: PCTuning.cz

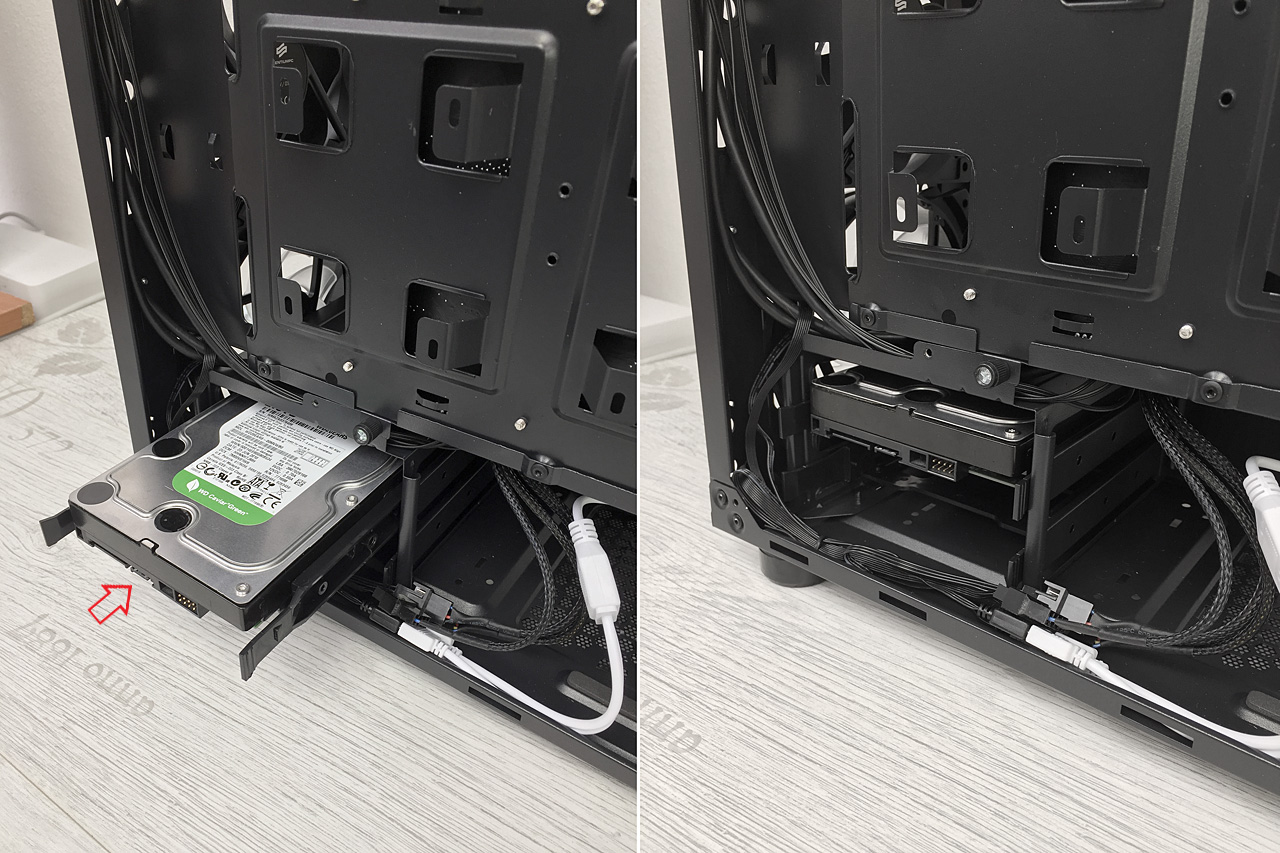

Určitě jste si všimli, že zde žádným způsobem není vyřešena eliminace případných vibrací disku. Disk je v šuplíku upevněn bez pružných podložek přímo kov na plast. Potenciál k vzniku rušivých zvuků zvyšuje také docela značná vůle zasunutého šuplíku v koši. Na tomto místě se bohužel negativně promítla snaha o maximální úsporu nákladů na výrobu. Potlačení případných ruchů způsobených vibrací disku je tak přeneseno na bedra zákazníka. Zde by možná pomohlo přišroubování zasunutých šuplíků k boční stěně koše, k čemuž zde máme připraveny otvory a v příslušenství potřebné šrouby.

SilentiumPC Signum SG1 TG – ATX skříň pro masy v testu
i Zdroj: PCTuning.cz

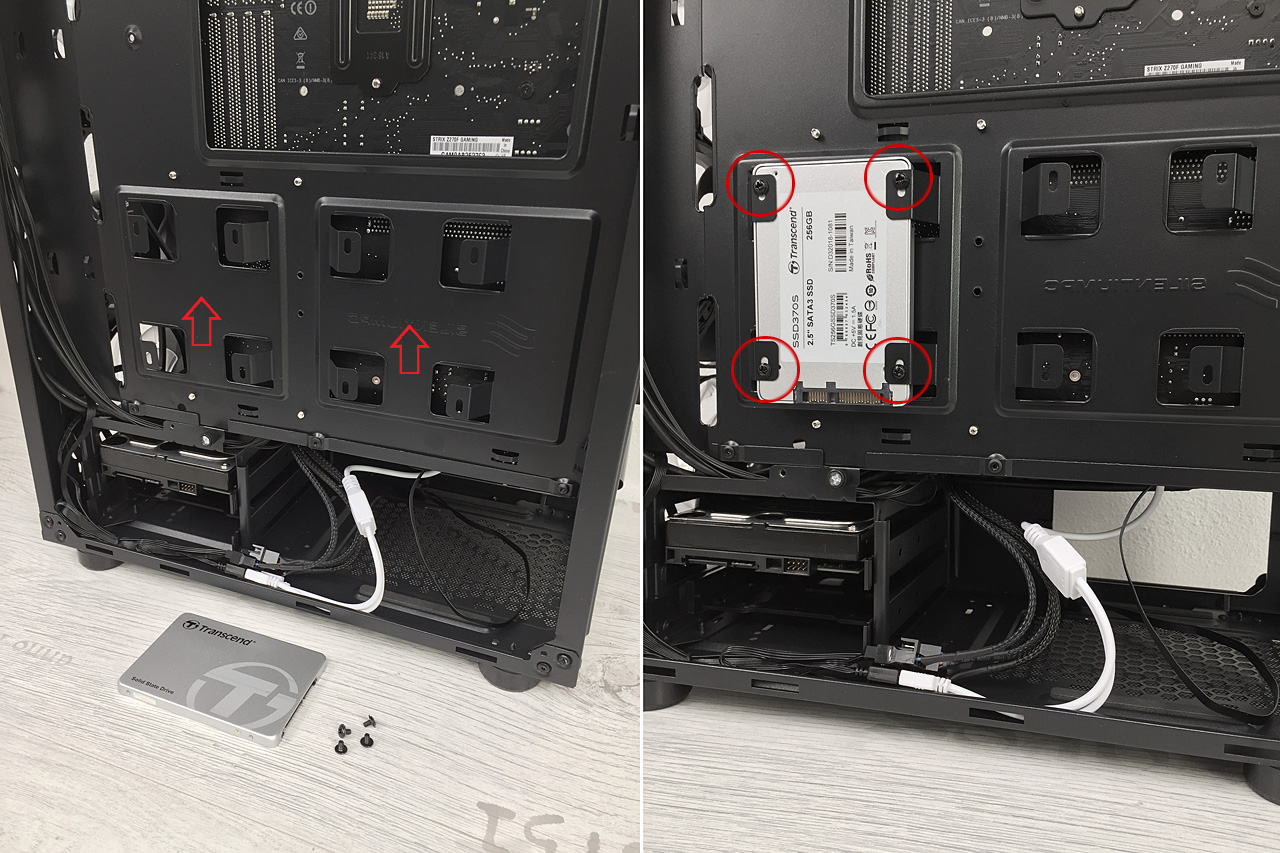

V případě 2,5" disků nás eliminace vibrací tolik trápit nebude, tedy pokud místo mechanického disku zvolíme SSD. Alternativně se dva 2,5" disky dají přišroubovat do šuplíků namísto větších disků. Primárně jsou však pro ně určeny dva držáky na spodní straně přepážky pod základní deskou. Držák je možná dost silné slovo pro ty čtyři ohnuté plechy s dírou. Nicméně se jedná o zcela funkční řešení, kdy disk zasuneme z boku pod plechové packy a pomocí šroubů z příslušenství jej přišroubujeme.

SilentiumPC Signum SG1 TG – ATX skříň pro masy v testu
i Zdroj: PCTuning.cz

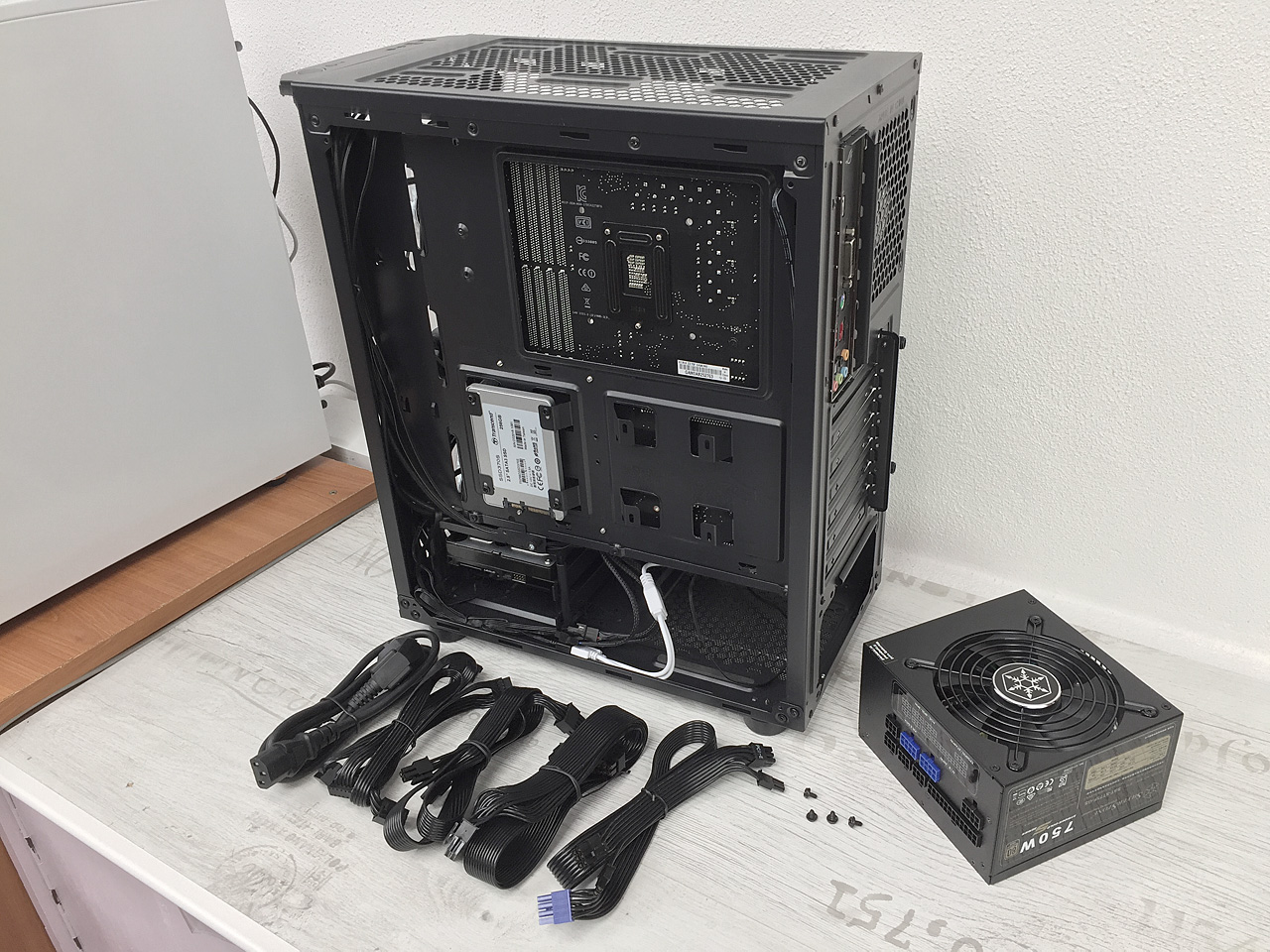

Zatímco montáž disků bývá obvykle snadnou záležitostí, napájecí zdroj s množstvím neskladných kabelů dá občas zabrat. Pokud se nehodláme úplně zbavit koše pro disky, budeme si muset u skříně SilentiumPC Signum SG1 TG podle údajů výrobce vybrat napájecí zdroj do maximální délky 160 mm, při troše námahy bychom však do tunelu nacpali i zdroj délky 180 mm (pokud si ovšem vystačíme s prostorem 30 mm pro vyvedení jeho kabelů).

SilentiumPC Signum SG1 TG – ATX skříň pro masy v testu
i Zdroj: PCTuning.cz

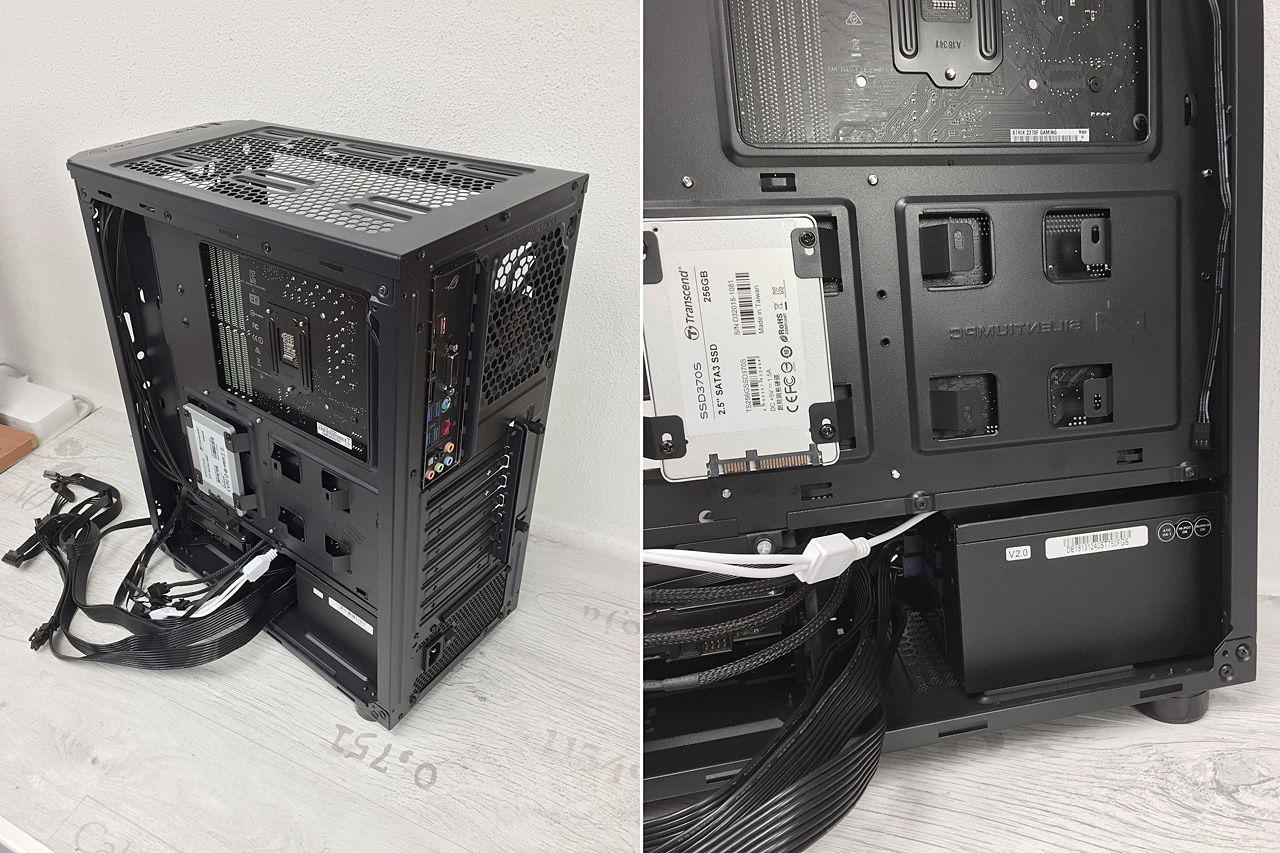

I když jsem měl tentokrát k dispozici mimořádně krátký napájecí zdroj (jen 140 mm), připojování modulárních kabelů v mezeře šíře 70 mm nebylo nic pro chlapskou ruku. Všechny potřebné kabely jsem proto připojil ke zdroji ještě před jeho vložením do skříně. Jak jste jistě pochopili, napájecí zdroj se vkládá do tunelu bokem a fixuje se následně zvenčí čtveřicí šroubů z příslušenství.

SilentiumPC Signum SG1 TG – ATX skříň pro masy v testu
i Zdroj: PCTuning.cz

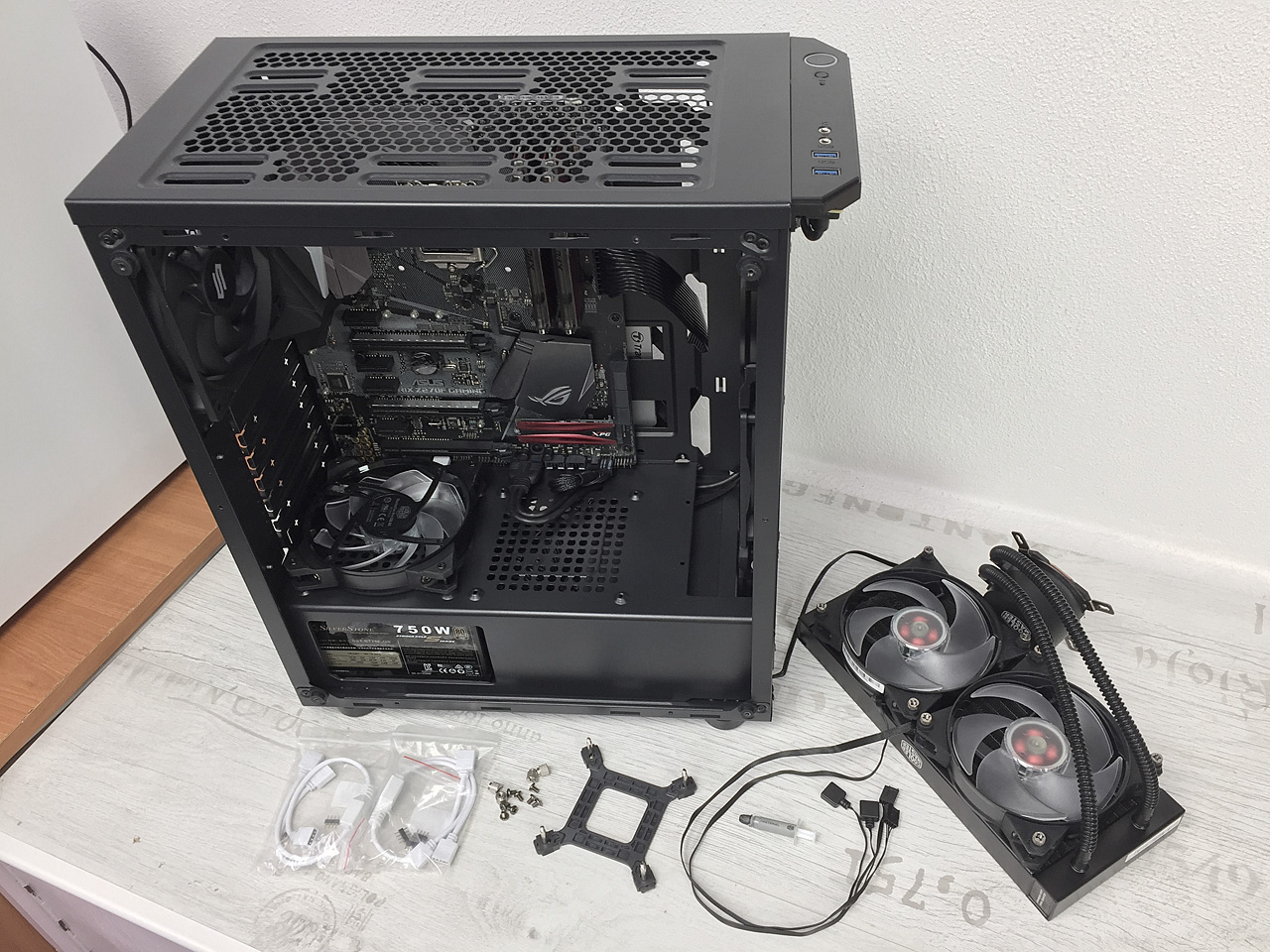

Na řadě je instalace AIO vodního chlazení procesoru. K dispozici mám 240mm radiátor s dvojici RGB ventilátorů. Jelikož hodlám zapojit také všechny tři dříve instalované 120mm ventilátory, musím si připravit patřičný počet rozbočovacích kabelů jak pro FAN konektory, tak pro konektory RGB.

SilentiumPC Signum SG1 TG – ATX skříň pro masy v testu
i Zdroj: PCTuning.cz

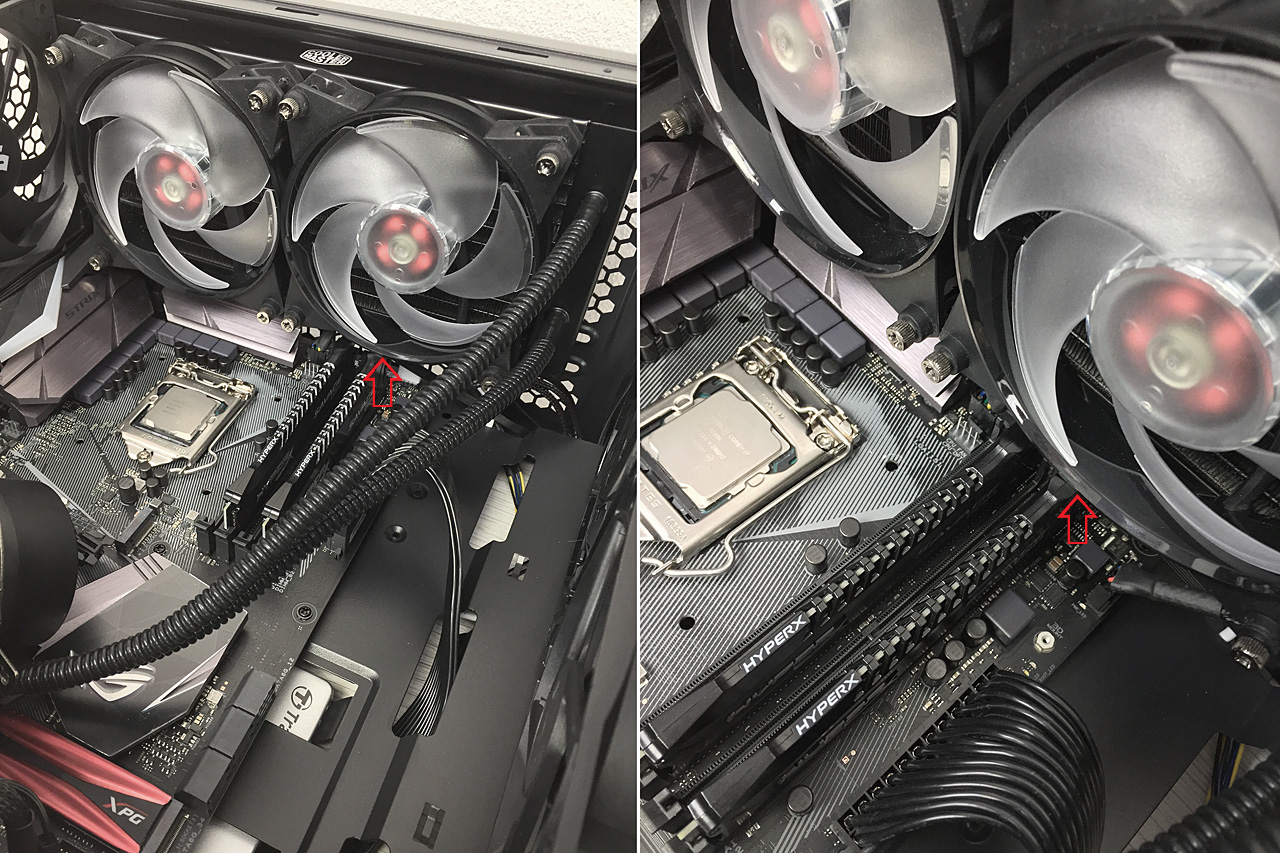

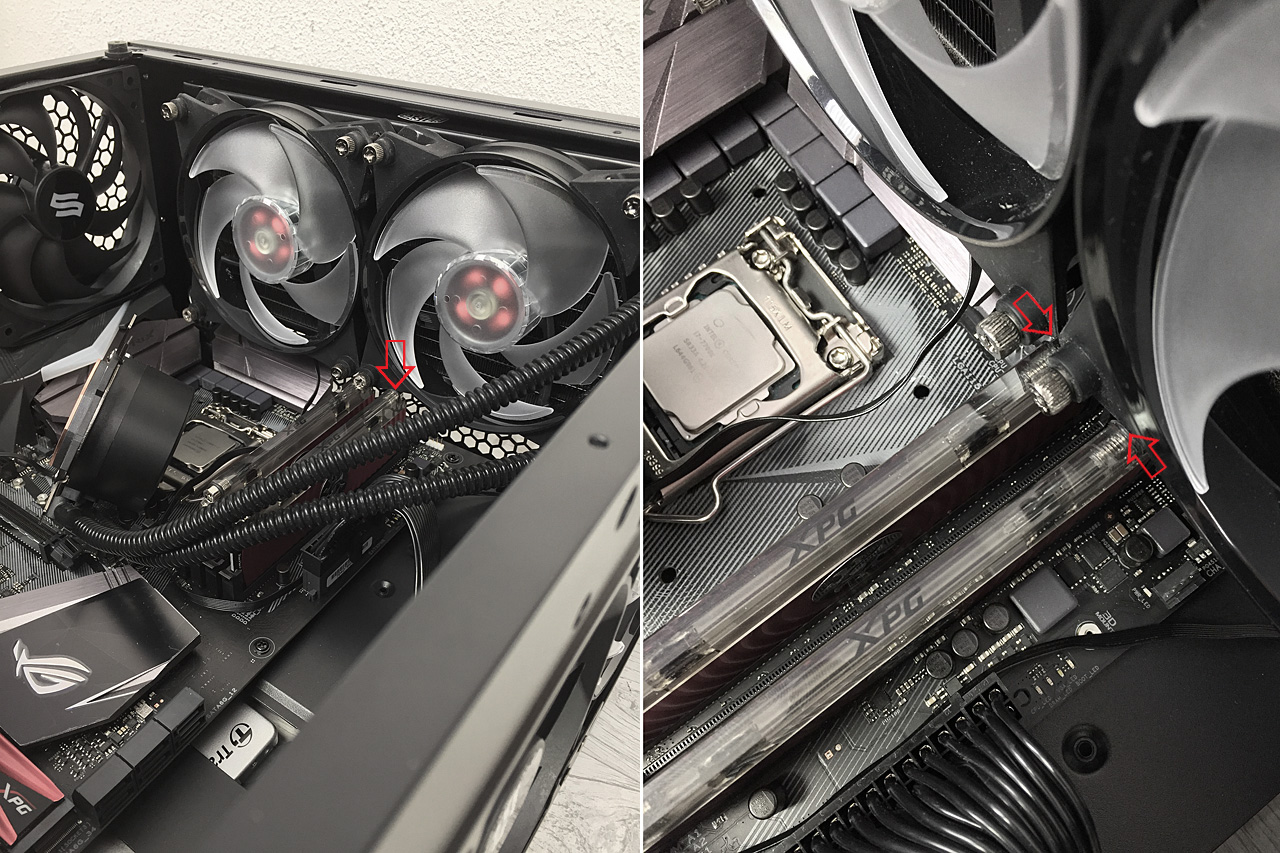

Zde jsem do třetice všeho špatného opět narazil. Tentokrát ventilátorem na vysoké moduly RAM.

SilentiumPC Signum SG1 TG – ATX skříň pro masy v testu
i Zdroj: PCTuning.cz

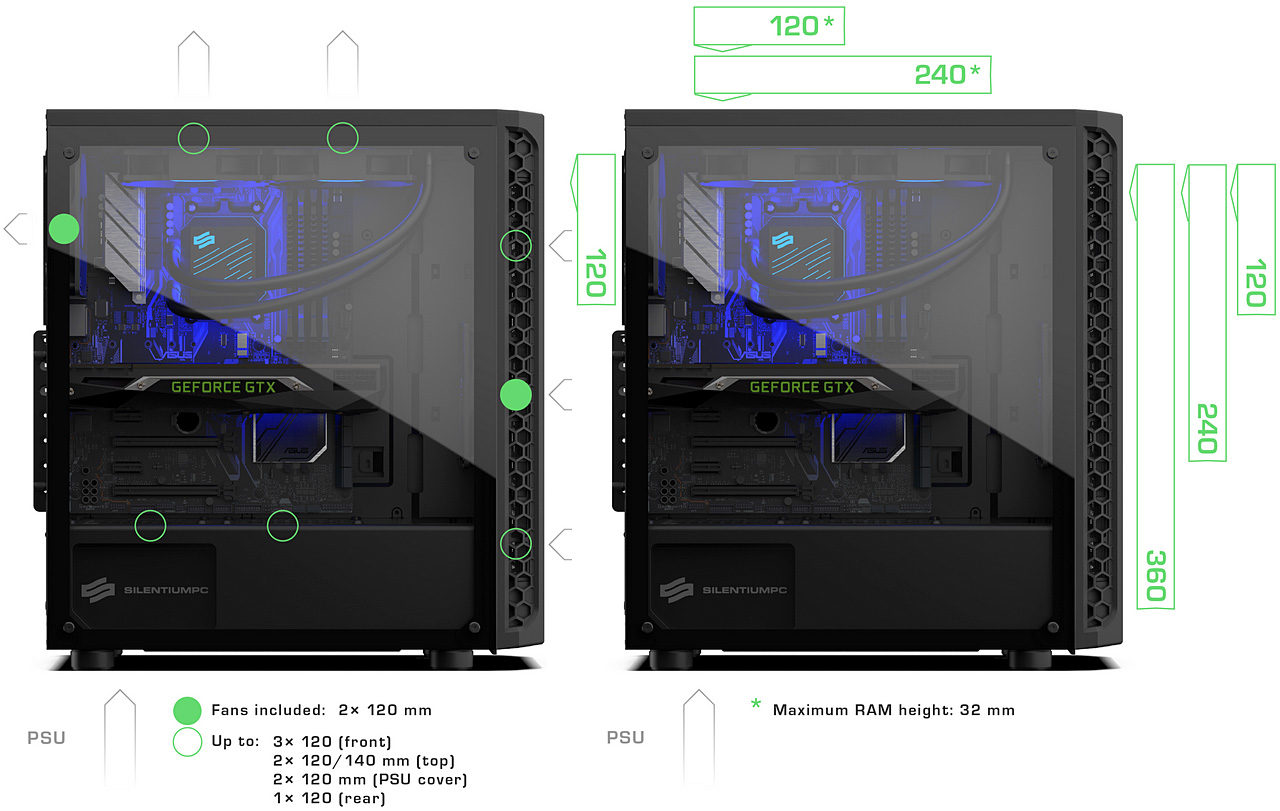

Přiznám se, že s touto kolizí jsem předem počítal, neboť výrobce na svých webových stránkách na omezení velikosti RAM do výšky 32 mm upozorňuje. Ale chtěl jsem to přesto vyzkoušet.

SilentiumPC Signum SG1 TG – ATX skříň pro masy v testu
i Zdroj: PCTuning.cz

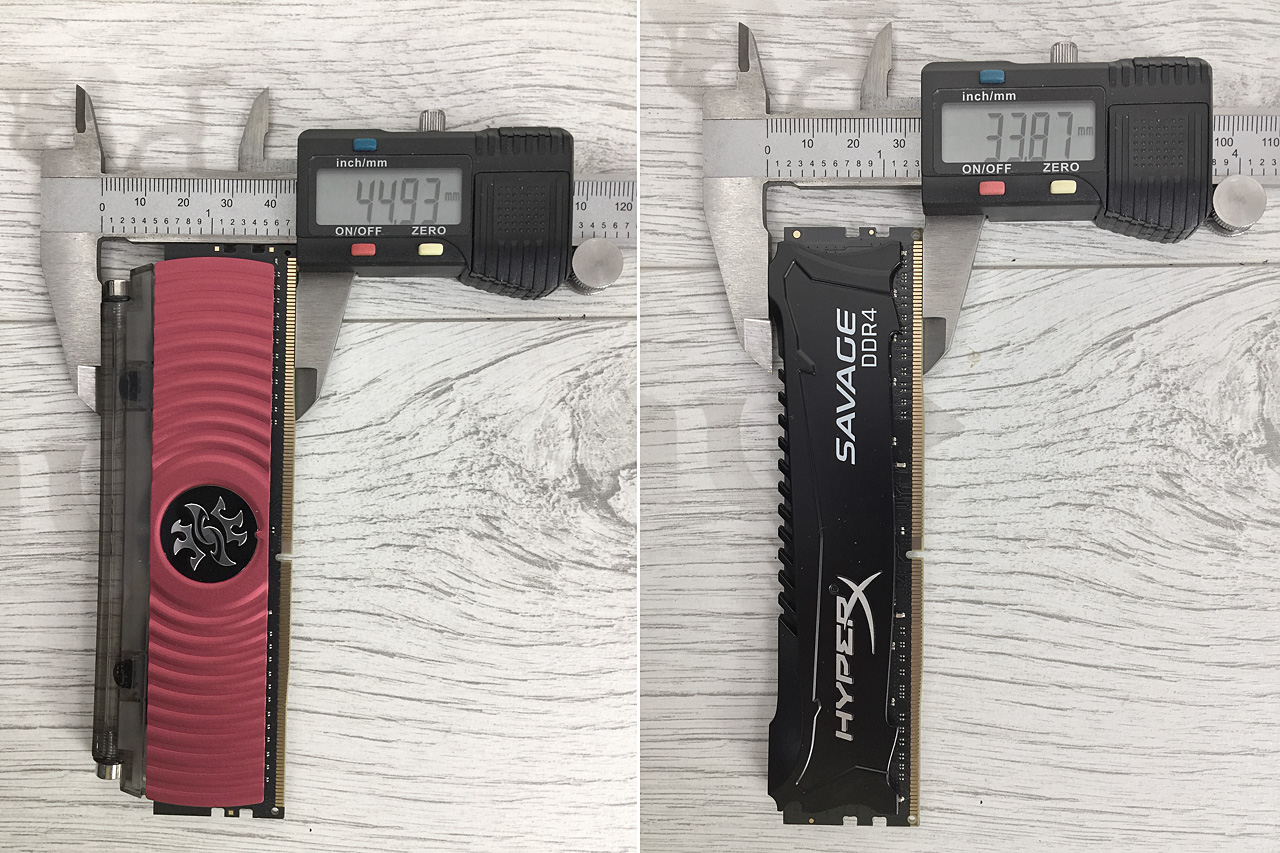

Kapalinou chlazené moduly ADATA s celkovou výškou 45 mm byly již vysoko nad limitem výrobce. Z šuplíku jsem vyhrabal další moduly, které stanovený limit překračovaly jen o dva milimetry. Toto jsou masově používané moduly a s nimi to přece musí vyjít!

SilentiumPC Signum SG1 TG – ATX skříň pro masy v testu
i Zdroj: PCTuning.cz

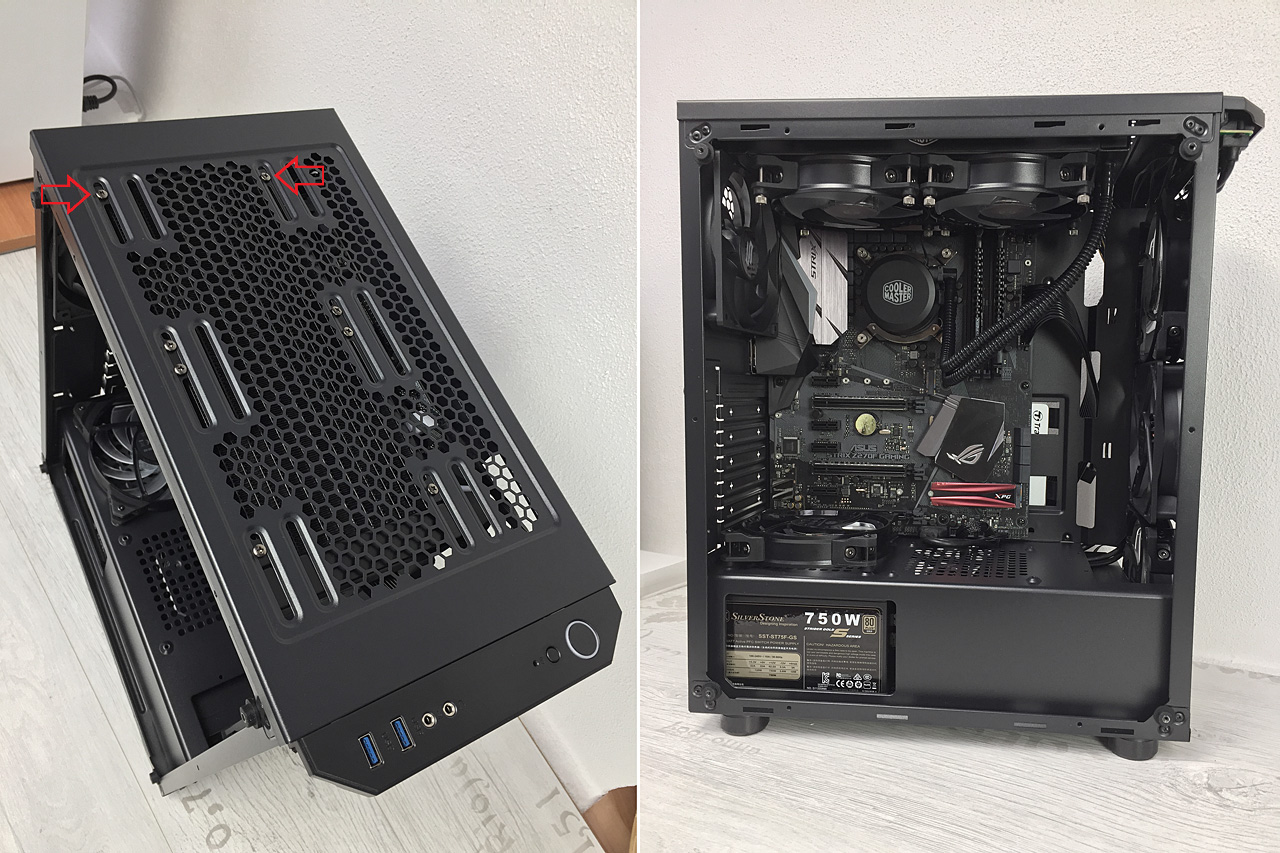

A taky že jo. Přední ventilátor se sice lehce dotýká rozvaděče RAM modulu, ale celý radiátor je na svém místě na stropě skříně. Je však potřeba si uvědomit, že s jinak tvarovaným ventilátorem to takto přesně vyjít nemusí. Opět kroutím hlavou nad tím, proč konstruktér nepřidal alespoň jeden centimetr na šířce skříně, čímž by se těmto problémům vyhnul.

SilentiumPC Signum SG1 TG – ATX skříň pro masy v testu
i Zdroj: PCTuning.cz

Radiátor jsem na stropě skříně upevnil v poloze co nejblíže zádi, kdy již dochází ke kontaktu s ventilátorem na zadní stěně šasi. Pokud by k němu nedošlo, dal by se radiátor posunout ještě přibližně o centimetr vzad.

SilentiumPC Signum SG1 TG – ATX skříň pro masy v testu
i Zdroj: PCTuning.cz
