Bočnice z tvrzeného skla je již standardní výbavou většiny dnes prodávaných počítačových skříní. Skleněným čelním panelem je však vybavených jen několik modelů. Přestože budeme v této souvislosti mluvit o počínajícím módním trendu, zůstává prozatím v režii nemnoha výrobců. Jejich konstruktéři si museli poradit s otázkou, jak u skříně s neprodyšným čelem zajistit účinné větrání. Dnes se podíváme na odpověď v podobě XPG Invader X od společnosti ADATA.

Reklama

U pravé bočnice skříně XPG Invader X nás žádné překvapení nečeká. Tuto plechovou bočnici lze demontovat jednoduše uvolněním šroubů na její zadní hraně a povytažením směrem k zádi skříně. Osazený stropní panel by v tomto případě demontáži nijak nebránil.

Test skříně XPG Invader X: radost z každého pohledu
i Zdroj: PCTuning.cz

Pohled na rubovou stranu bočnice nám prozrazuje, že způsob jejího přichycení k šasi není až tak úplně standardní. Bočnice je upevněna jen podél čelní a zadní hrany, nikoliv obvyklým způsobem u stropu a dna šasi. Výrobce si mohl toto řešení dovolit díky tomu, že neupevněné okraje bočnice vyztužil širšími ohyby, které omezují její prohnutí.

Test skříně XPG Invader X: radost z každého pohledu
i Zdroj: PCTuning.cz

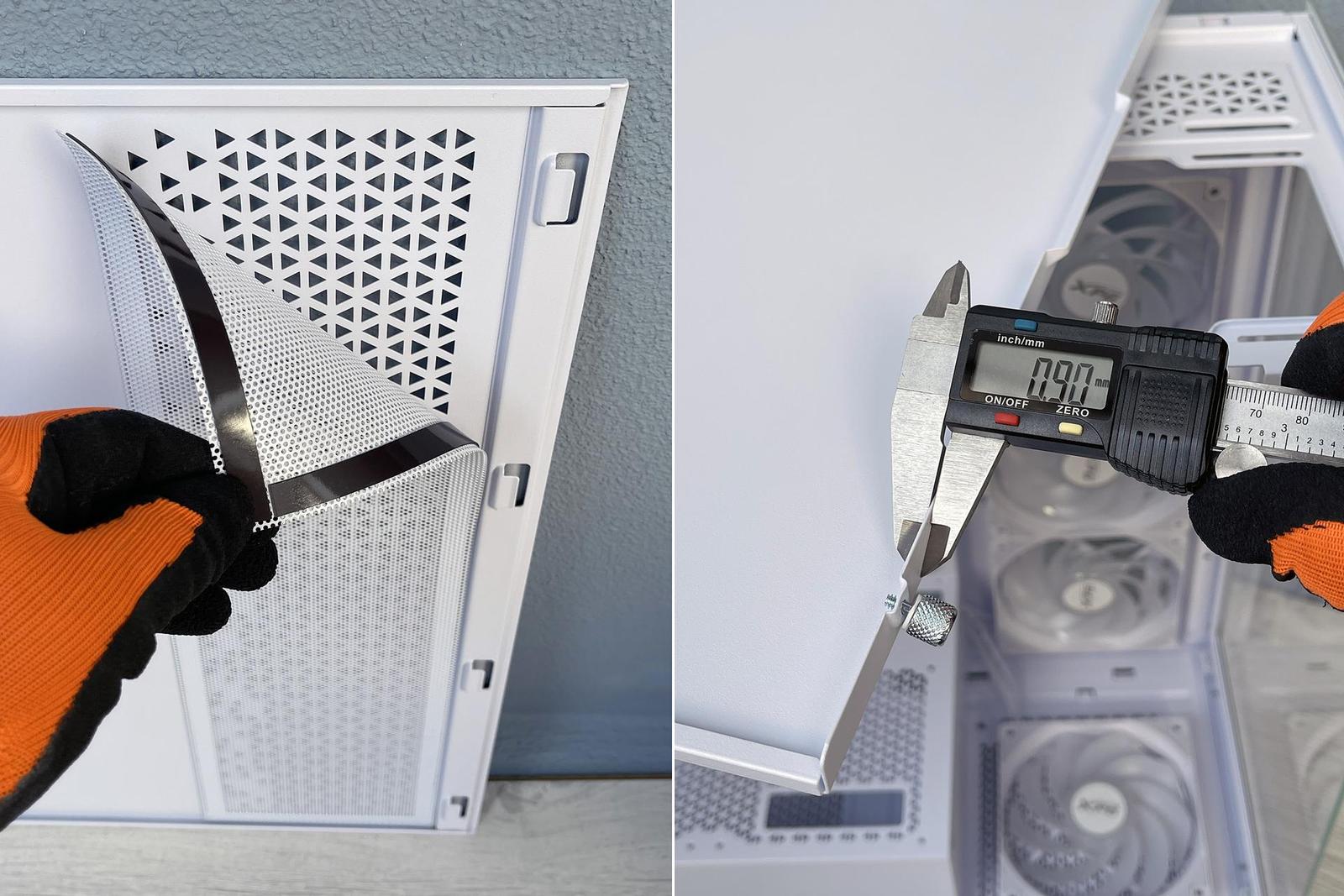

Průduch v bočnici je vybaven jednoduchým prachovým filtrem z děrované plastové fólie, přichycené k plechu pomocí celoobvodové magnetické pásky. Na pevnosti konstrukce bočnice se pozitivně podílí také poměrně značná tloušťka lakovaného plechu 0,9 mm.

Test skříně XPG Invader X: radost z každého pohledu
i Zdroj: PCTuning.cz

Uvnitř skříně nás praští do očí mohutný svazek kabelů, stažený páskami pod přepážkou základní desky. Je důsledkem toho, že každý z pětice standardně instalovaných ventilátorů má dva přípojné kabely plné délky (pro napájení a pro osvětlení). Ve skříni není žádný rozbočovač, takže kabely jsou navzájem propojeny pomocí kabelových odboček.

Test skříně XPG Invader X: radost z každého pohledu
i Zdroj: PCTuning.cz

Plechový držák bočních ventilátorů je nedílnou součástí přepážky pod základní deskou a do konstrukce šasi je pevně přinýtován. Naopak plechový držák disků v zadní polovině skříně je upevněn šrouby a lze jej tedy v případě potřeby snadno demontovat.

Test skříně XPG Invader X: radost z každého pohledu
i Zdroj: PCTuning.cz

Ostatně to si hned vyzkoušíme. Po demontáži držáku disků se nám otevírá volný přístup do tunelu napájecího zdroje a také ke spodní straně budoucí základní desky.

Test skříně XPG Invader X: radost z každého pohledu
i Zdroj: PCTuning.cz

Pod přepážkou základní desky máme k dispozici poměrně dost místa pro vedení kabeláže. Pokud připočteme šířku okraje plechové bočnice, tak lze prakticky využít prostor šířky až 38 mm.

Test skříně XPG Invader X: radost z každého pohledu
i Zdroj: PCTuning.cz

Teprve po odstranění pravé bočnice lze přistoupit k demontáži skleněného čelního panelu. Ten je totiž z boku skříně pojištěn drobnými šrouby. Po uvolnění šroubů lze panel již bez obav vytrhnout ze čtveřice zámků na čele šasi.

Test skříně XPG Invader X: radost z každého pohledu
i Zdroj: PCTuning.cz

Na detailních snímcích vidíme konstrukční provedení zámků s plastovými pouzdry a ocelovými kulovými čepy.

Test skříně XPG Invader X: radost z každého pohledu
i Zdroj: PCTuning.cz

Po demontáži obou skleněných panelů máme skříň připravenu pro pohodlnou vestavbu komponent vzorové sestavy.

Test skříně XPG Invader X: radost z každého pohledu
i Zdroj: PCTuning.cz

U konstrukce šasi jsem v přístupných místech naměřil odlišné hodnoty tloušťky lakovaného plechu, které se pohybovaly v rozpětí 0,7 – 0,8 mm. To lze v této velikostní kategorii skříně považovat za standardní hodnoty.

Test skříně XPG Invader X: radost z každého pohledu
i Zdroj: PCTuning.cz

Standardní výbava skříně zahrnuje kabely USB verze 3.0 a 3.1, audio kabel a plochý kabel se samostatnými konektory F-Panel. Po dlouhé době máme v testu skříň s kompletním osazením tohoto rozhraní, kde nechybí možnost připojení tlačítka Reset, ani kontrolky aktivity disku. Za to si výrobce zaslouží mou pochvalu.

Test skříně XPG Invader X: radost z každého pohledu
i Zdroj: PCTuning.cz

Poslední snímek této kapitoly je věnován příslušenství skříně. Kromě spojovacího materiálu zde máme alternativní panel se záslepkami PCIe pro vertikální montáž grafické karty, související prodlužovací PCIe 16× kabel generace 4.0, tři náhradní záslepky pozic PCIe, teleskopickou podpěru grafické karty a jednoduchou uživatelskou příručku.

Test skříně XPG Invader X: radost z každého pohledu
i Zdroj: PCTuning.cz
