ASRock Z77 Extreme6 – (téměř) perfektní deska!

z-obermaier
Z. Obermaier
31. 5. 2012 01:00 25 Sdílej:

Seznam kapitol

1. ASRock, co to je? 2. Nabídka desek ASRock 3. Testovací sestava 4. Představení desky 5. Vlastnosti desky 6. Specifikace a software 7. Bližší pohled
8. Detaily desky, čipy 9. Napájení desky (popis) 10. Napájení desky (praxe) 11. BIOS 12. Přetaktování 13. Měření aplikačního výkonu a spotřeba 14. Hodnocení

Oprávněně jste si stěžovali, že testujeme stále dokola desky tří největších výrobců, což už je krapet nuda. Na vaše přání jsme si půjčili desku ASRock a dobře jsme udělali. Tahle deska byla příjemným překvapením od začátku do konce – skvělá výbava, přetaktování, výkon i příslušenství. Zahoďte předsudky, je prostě skvělá!

Reklama
Reklama

Deska k nám dorazila v kompletním prodejním balení. Přesně takhle si ji budete moci koupit i u nás v obchodech. V tuto chvíli ji seženete ve většině velkých českých obchodů. Deska se drží esteticky zajímavého černo-žlutého schématu. Vzhled chladičů je pro výrobce typický.

Obsah balení a příslušenství

Krabice je na pohled stejná jako u většiny základních desek poslední doby – černá s logem a popisem základních vlastností. Střídmé balení je sympatické. Osobně se mi jednoduchý design líbí. Následuje pohled na příslušenství:

Příslušenství je adekvátní ceně desky, dnes známe mnohem horší příbal i u dražších desek. Tentokrát je příslušenství celkem solidní. Kromě několika CD a manuálů, najdeme SATA kabely, externí USB bracket a SLI můstek. Seznam obsahu krabice následuje:

  • Manuály
  • Zadní panel
  • SLI můstek
  • DVD s drivery
  • 4× SATA kabel
  • USB 3.0 bracket
  • Cena desky: 4500 Kč s DPH

Základní deska – layout

Rozložení komponent je vůči současným standardům netradiční. Technické zpracování a rozložení hlavních komponent je dobré, nijak se neliší od zaběhnutých standardů. Překvapí ale výbava porty. Deska totiž nese tři PCI-E x16 a jeden PCI-E x1. Dále ale nabídne dva klasické PCI což se dnes už moc nevidí. Kromě nich vidíme i Floppy konektor a m-PCI-E port pro připojení třeba i mSATA disku. Rozložení portů je solidní, další komponenty jsou u okraje desky a na dobrých místech. Dobře vymyšlen je i prostor mezi CPU a paměťmi, lze totiž osadit i větší chladiče a nedojde ke kolizi s moduly. Kromě zmíněných portů, má deska dostatek konektorů ventilátorů, USB portů a SATA portů. K lepšímu komfortu pomohou tlačítka a stavový displej. Dle mého názoru opravdu dobře vybavená deska s dobrým layoutem a vzhledem.

Zadní strana desky nám prozradí počet linek PCI-E slotů a ukáže roznášecí plech patice procesoru. Napájení procesoru je tvořené dvanácti digitálně-analogovými fázemi pro jádra a řadič pamětí. Napájením se budeme zabývat podrobněji ve zvláštní kapitole.

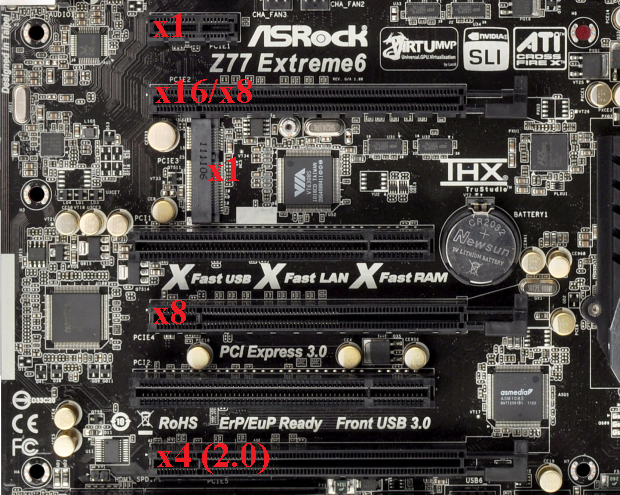

Deska má tři dlouhé PCI-E sloty. Zde záleží jaký procesor osadíte. Druhý x16 bude vždy za každých okolností nabízet šestnáct nebo osm linek. Druhou grafiku pro SLI nebo CrossFire pak osaďte do čtvrtého slotu. I ten bude v tomto případě nabízet plných osm linek. Konfigurace tedy bude 1+ 8+ 1+ 8+ 4. PCI-E 3.0 je možné pouze s Ivy Bridge procesorem. Poslední PCI-E slot má vždy jen čtyři linky připojené z PCH čipu. Ten se pravděpodobně o jednu linku dělí ještě s třetím slotem mPCI-E skrze PLX přepínač.
