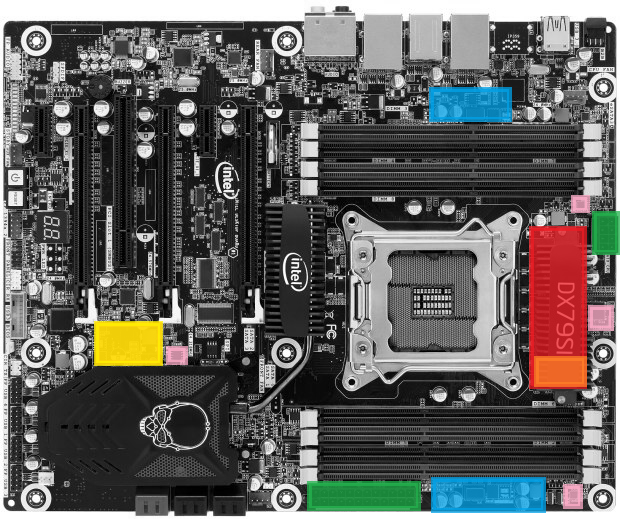

Na obrázku vidíme napájecí okruhy desky. Červeně je označena kaskáda napájení procesoru. Ta je tvořena osmi digitálními fázemi z DrMOS mosfetů společnosti Renesas. Sedm fází napájí procesor zbylá jedna pak SA a další obvody (paměťový řadič a PCI-E), ty jsem označil oranžově. Růžově jsou zvýrazněné napěťové kontroléry. Žlutě jsem zvýraznil fázi napájení PCH čipu a modře jednu fázi napájení pamětí. Poslední barvička - zelená pak patří napájecím konektorům desky.
Napájení DrMOS
Zde je nutné říci, že Intel je v podstatě ten kdo diktuje jak má napájení jeho procesorů vypadat. Pokud se podíváme do dokumentu, je tam přesně dáno jak která větev musí fungovat, jaké jsou maximální odchylky a které power-plány musí zkrátka napájecí kaskáda mít. Už u prvních Sandy Bridge do LGA 1155 Intel důrazně všem doporučoval digitální kaskádu se SVIDy. Aby šel sám příkladem, tak deska DP79BG je vybavena digitálním obvodem z čipů DrMOS (Vishay). Výrobci většinou specifikace Intelu dodrželi a kontrolér osadili digitální, zbytek obvodu a zpětná vazba ale byla analogová, tedy s převodníkem. Nyní u LGA 2011 je vše jinak, obvody jsou plně digitální zatím na všech deskách co jsem testoval. Intel pokračuje v tradici jež započal se zmíněnou deskou a osadil opět DrMOS, tentokrát novější a dražší řešení od Renesas. Nyní se podívejme na napájení částí dnešní desky v detailech:
Procesorová jádra a SA napájí osm fází sestavených z DrMOS mosfetů. Šest je pro jádra a dvě fáze pro SA. Maximální proud jež obvod může teoreticky dodat do procesoru je 240A. Mosfety doplňují kvalitní kondenzátory (270uF) od výrobce APAQ.
Paměti jsou napájeny dostatečně, ale nijak extra. Jde o jednofázový obvod z Power Mosfetů pravděpodobně od NXP. Napájecí fáze se skládá ze dvou mosfetů (Hi a Lo) v balení SO-8, dvou kondenzátorů a cívky. Okruh řídí samostatný kontrolér uPi. Zvláštní je, že u P67 desky napájel paměti Intel dvě fázemi a na této desce jenom jednou. Přitom vidíme, že pro druhý mosfet místo na desce je neosazené.
Hlavní PWM kontrolér je osazen Chil 8328. Jde o osmifázový (7+1) kontrolér splňující poslední standardy. Procesor napájí sedm fází, jedna zbyla pro ostatní obvody. je to netradiční rozdělení, ale budiž.

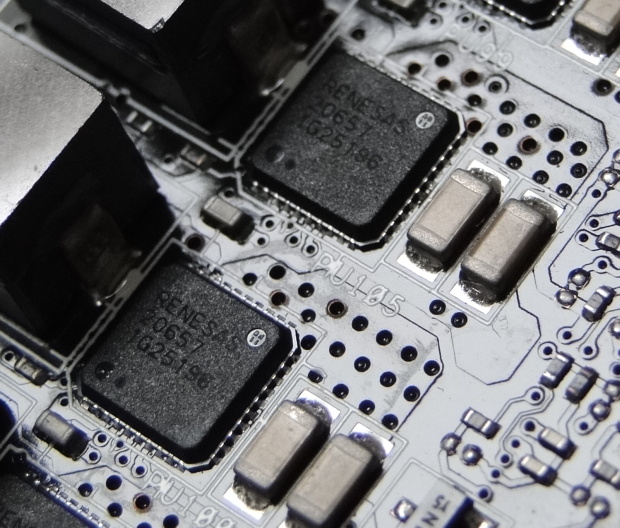

Na poslední dvojici fotografií vidíme mosfety. Na prvním obrázku je Power-MOS v pouzdru SO-8FL. Jde o pravděpodobně produkty společnosti NXP. Spodní obrázek pak ukazuje DrMOS čipy výrobce Renesas, nejmodernější DrMOS řešení.
