V pondělí jsme vám představili nový high-end v podobě procesoru Core i7-3960X a nové platformy X79 Express. V dnešní recenzi představíme dvě základní desky s paticí LGA 2011. Půjde o první dvojici z pěti desek, které vám v následujících týdnech ukážeme. Ve všech případech jde o skvěle vybavené desky s přijatelnou cenou a novými vlastnostmi.

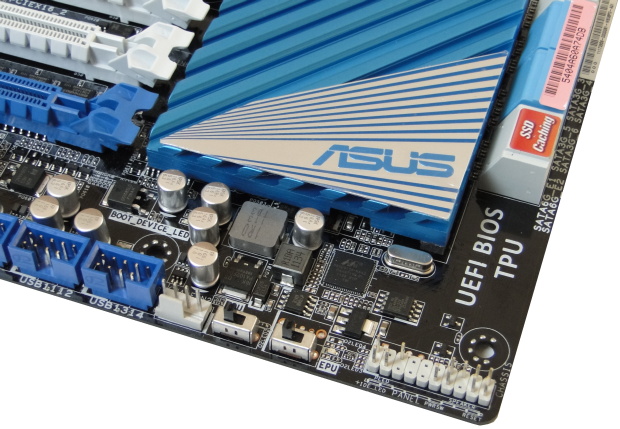

V pravém dolním rohu najdeme konektor pro připojení počítačové skříně. Vidíme také dva přepínače pro TPU a EPU. První automaticky přetaktuje počítač a druhý sníží jeho spotřebu. V této části dále vidíme konektor ventilátoru, dva modré USB porty a řadu čipů. Na ty se podíváme později.

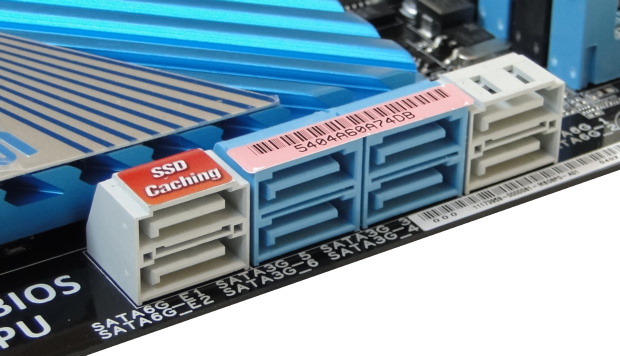

Téměř všechny možnosti desky pro připojení disků zobrazuje obrázek. První dva bílé SATA 6G patří čipu Marvell. Modré jsou SATA 3G z PCH čipu, stejně jako dva SATA 6G bílé na konci. Jak zdůrazňuje nálepka, první bílá dvojice je určená pro funkci SSD Caching.

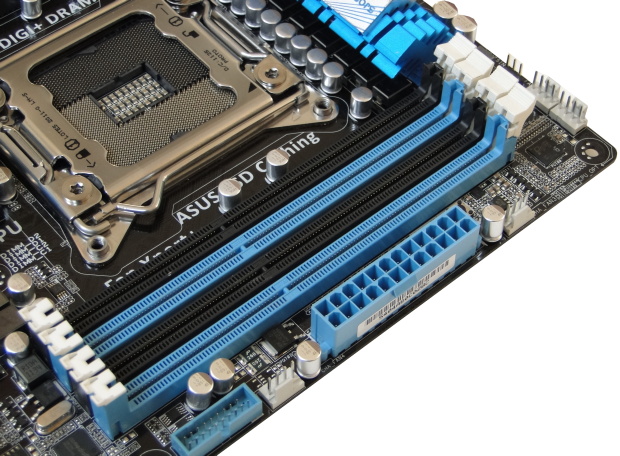

Pohled do oblasti kolem paměťových slotů, nám odhalí napájecí konektor desky a samotnou napájecí kaskádu pamětí. Kromě zmíněných komponent zde nic dalšího zajímavého nenajdeme. Snad jen modrý USB 3.0 konektor u pravých kanálů pamětí.
Chlazení desky a teploty
Nad jižním můstkem (PCH) je umístěn větší pasiv s tradičními žebry a logem výrobce. V zátěži byla teplota chladiče hodně nízká, v dlouhodobé zátěži se zahřál maximálně na 50 stupňů. To je opravdu hodně dobrá hodnota. Zde také chválím, že je chladič upevněn pomocí šroubků.

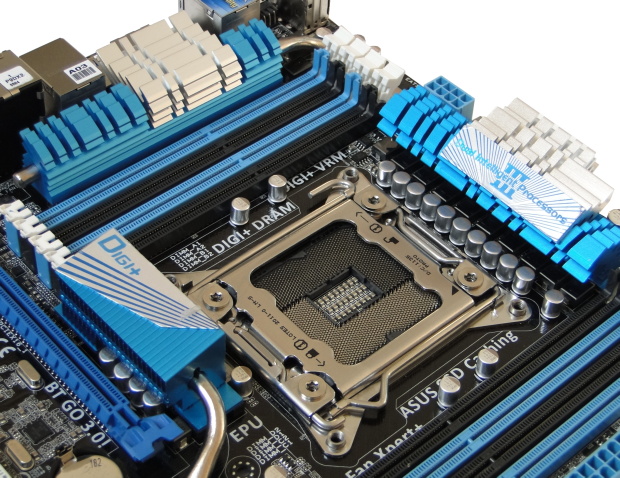

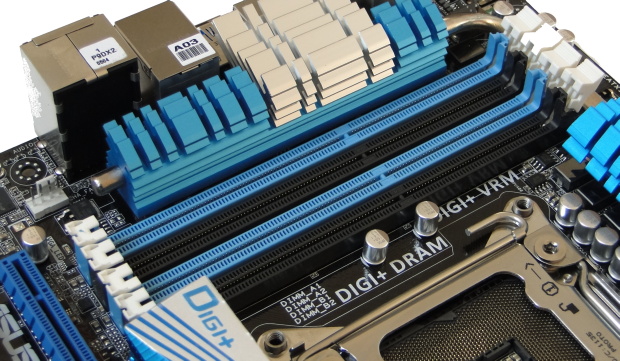

Pod chladičem s logem Digi+ není nic, je to pouze místo kam se odvádí teplo a zde se má vyzářit do prostoru pomocí tlaku vzduchu od chladiče procesoru. Na mosfetech vidíme dvojici pasivů, jež jsou spojené heat-pipe. Mosfety celkem hřejí, teplota chladičů byla i 60 stupňů.

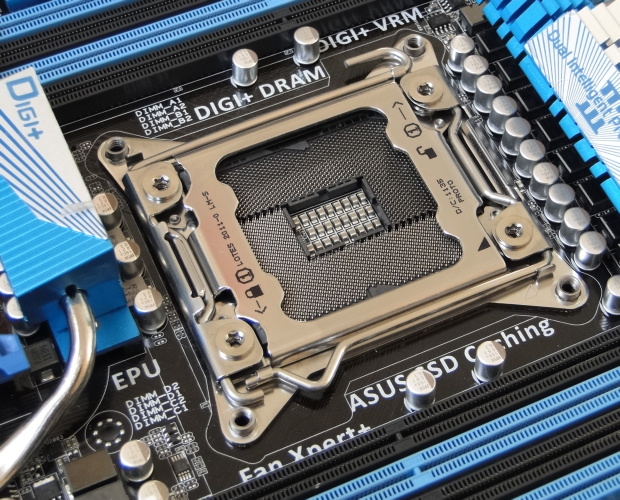

Napájení procesoru tvoří dvacet fází. Šestnáct pro jádra a čtyři pro zbylé části čipu. Patice LGA 2011 pochází z produkce Lotes a upevnění zabezpečují dva zámky. Chladiče se upevňují do čtyř otvorů se závitem v rozích spodního plechu patice.

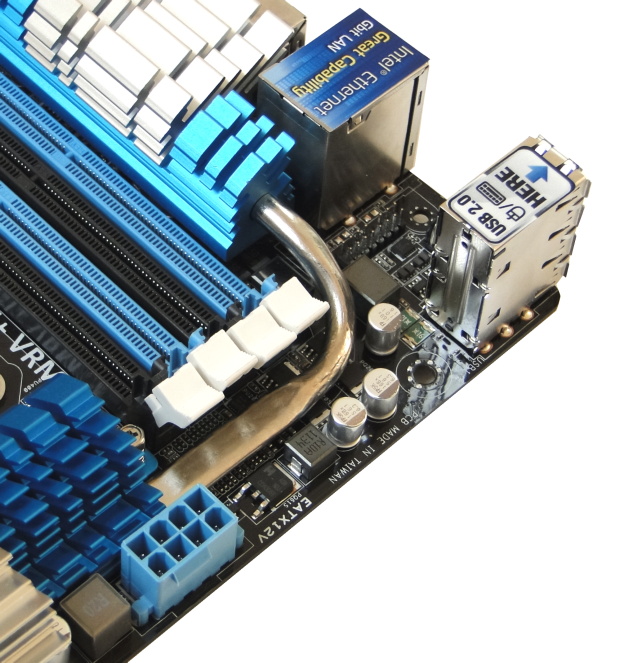

Na tomto obrázku vidíme heat-pipe spojující dva pasivy nad mosfety a druhý napájecí konektor desky. Nálepky na portech vám pak usnadní připojení.

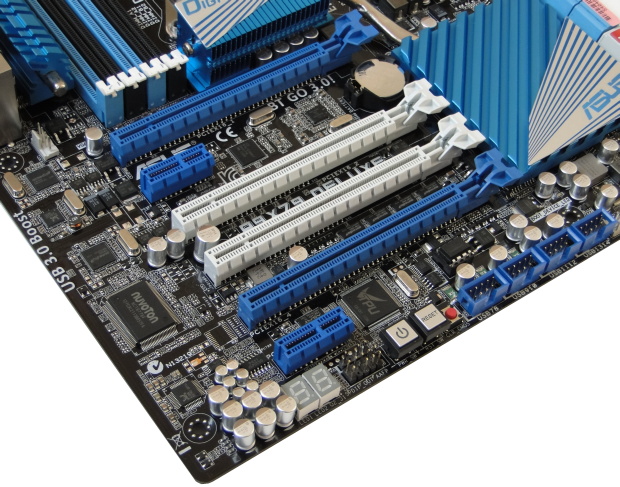

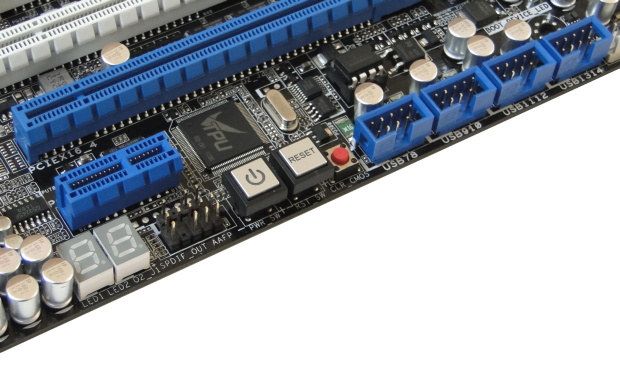

Deska je kromě PCI-E x16 slotů osazena také dvěma PCI-E x1 sloty. Do dlouhých PCI-E x16 slotů lze samozřejmě osadit i karty PCI-E x1 nebo PCI-E x4, což zde uvádím jen pro osvěžení informací. Na levé straně je umístěno několik ovládacích čipů přídavných zařízení, na spodní hraně desky pak konektory a další komponenty: stavový displej, audio panel, tlačítka ovládání desky a čtyři USB.
