Od našeho prvního úvodního článku utekl už nějaký ten týden a je na čase představit první testovaný zdroj. Nexus RX-8500 je velice zajímavou volbou, pokud hledáte tichý a přitom relativně účinný zdroj. Výkon 850W by také s přehledem měl stačit pro naprostou většinou výkonných počítačů a to včetně SLi nebo CF sestav. Pojďme se podívat, co tahle mašinka opravdu nabízí.
Jak jsem měl nastavený osciloskop si můžete přečíst zde. Modrá a červená linka znázorňuje maximální tolerovaný rozsah zvlněného napětí.
Zvlnění při 30% zatížení zdroje
Průběh napětí na +12V
Všechny +12V větve se drží dle specifikace a jejich maximální zvlnění dosahovalo při 30% zatížení kolem 70mv.

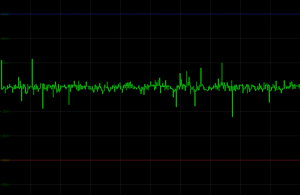

Na levé straně větev +12V1 a na pravé straně +12V2
Na levé straně větev +12V3 a na pravé straně +12V4
Průběh napětí na +5V
Zde bylo zvlnění o něco vyšší a dosahovalo nad 60mV. Norma mluví o maximálních 50mV, ale tento malý rozdíl je zanedbatelný. Bohužel, obrázek s hodnotami na 3.3V větvi jsem někde ztratil, takže se musíte spokojit s dalším měření při 60% a 90% zatížení.
Zvlnění při 60% zatížení zdroje
S vyšším zatížením většinou roste i zvlnění. Zde se to téměř neprojevilo a hodnota se posunula k 85mV, což je pořád v toleranci.
Průběh napětí na +12V
Na levé straně větev +12V1 a na pravé straně +12V2
Na levé straně větev +12V3 a na pravé straně +12V4
Průběh napětí na +5V a +3.3V
Zde se už můžete podívat i na +3.3V větev. Ta je na tom se zvlněním o něco hůře a dosahuje nad úroveň 72mV. Tolerance je u této větve 50mV a tím pádem ji o něco překračuje. Pořád se dle mých zkušeností jedná o malé překročení, které nebude mít na nic žádný vliv. Napětí na +5V dosahuje stejných cca 60mV.
Na levé straně větev +5V a na pravé straně +3.3V
Zvlnění při 90% zatížení zdroje
Napěťové větve +12V
Napětí na nejdůležitější +12V větvích je stále v mezích tolerance a dosahuje maximálních 87mV. Je to velmi malé zvlnění, které se nijak neprojeví.
Na levé straně větev +12V1 a na pravé straně +12V2
Na levé straně větev +12V3 a na pravé straně +12V4
Napěťové větve +5V a +3.3V
Napětí na +5V je velice stabilní i při maximálním vytížení. Na +3.3V se to říci nedá a špičkově dosahuje až na hranici 90mV. Z pohledu to vypadá, že je překročení limitu 50mV značné, ale na funkci počítače to pořád nemá citelný účinek. Pokud by bylo zvlnění na +3.3V větší než 150-200mV, tak bych měl už obavy, ale takhle se opravdu nebojím, že by to něčemu vadilo.
Na levé straně větev +5V a na pravé straně +3.3V
