Od našeho prvního úvodního článku utekl už nějaký ten týden a je na čase představit první testovaný zdroj. Nexus RX-8500 je velice zajímavou volbou, pokud hledáte tichý a přitom relativně účinný zdroj. Výkon 850W by také s přehledem měl stačit pro naprostou většinou výkonných počítačů a to včetně SLi nebo CF sestav. Pojďme se podívat, co tahle mašinka opravdu nabízí.

Reklama
Reklama

Testovací metoda a postup

Jak jsem zdroj zatěžoval a jaké kroky jsem při měření učinil, si můžete přečíst v minulých recenzích (první, druhá), kde byla celá metoda důkladně popsána.

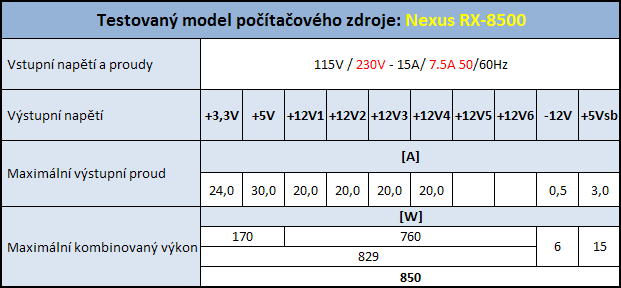

Do přehledné tabulky se můžete podívat ještě jednou na jednotlivé parametry zdroje Nexuse RX-8500. Z těchto hodnot budu vycházet při určování maximálních proudů v celém průběhu zatížení. Testovat budeme pouze při síťovém napájecím napětí 230V/50Hz.

Nexus RX-8500 - 850 Wattů pod kapotou!

Tabulka s naměřenými hodnotami proudů, napětí, výkonu

Z této tabulky se můžete dozvědět veškeré naměřené parametry proudů, napětí a výkonu, ale také maximální teoretické relativní chyby výsledku. Tabulka je opravdu extrémně velká a je v ní moc údajů, a proto je nutné na ni kliknout.

Nexus RX-8500 - 850 Wattů pod kapotou!


Pro zvětšení klikněte na obrázek

Měření v režimu Stand-by

Měřil jsem, jak s vypnutým +5Vsb zatěžovacím rezistorem, tak se zapnutým rezistorem 2R2, který simuluje připojené klávesnice, myši, USB zařízení apod. Při zcela vypnutém stavu (hlavní tlačítko zdroje bylo zapnuté a samotný zdroj byl pod napětím 230V) zdroj odebíral ze sítě cca 3,6 W a při sepnutém rezistoru 2R2 cca 13,2 W. Hodnota výstupního napětí nikdy nepoklesla pod udávanou toleranci podle specifikace SFX12V.
