Od našeho prvního úvodního článku utekl už nějaký ten týden a je na čase představit první testovaný zdroj. Nexus RX-8500 je velice zajímavou volbou, pokud hledáte tichý a přitom relativně účinný zdroj. Výkon 850W by také s přehledem měl stačit pro naprostou většinou výkonných počítačů a to včetně SLi nebo CF sestav. Pojďme se podívat, co tahle mašinka opravdu nabízí.

Reklama
Reklama
Nexus RX-8500 - 850 Wattů pod kapotou!

Pokud si zdroj zakoupíte, tak počítejte s tím, že si domů přinesete poměrně velkou a těžkou krabici. Po rozbalení na Vás vykoukne dobře zabalený zdroj v pěnovém výlisku spolu s modulárními kabely a síťovým kabelem. Manuál, montážní šroubky nebo jiné vymoženosti tu nečekejte - já nic takového bohužel nenašel.

Nexus RX-8500 - 850 Wattů pod kapotou!

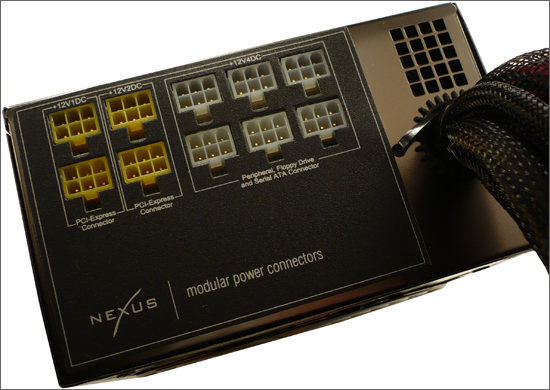

Zdroj na svůj výkon 850W není velký. Dosahuje rozměrů 165x150x85mm a hmotnosti kolem 2.4Kg. Nesmírnou výhodou v udělání "pořádku" v počítačové skříni jsou odpojitelné (modulární) kabely a i tento model RX-8500 jimi disponuje. Můžete připojit až čtyři konektory pro PCI-Express, neboli kabely pro napájení grafických karet nebo šest dalších konektorů pro jiné periférie jako jsou pevné disky, ventilátory, čerpadla, mechaniky apod.

Nexus RX-8500 - 850 Wattů pod kapotou!

Základní parametry udávané výrobcem!

Prvním a velice důležitým parametrem zdroje je jeho udávaný maximální výkon a maximální proudy všech napěťových větví. Nexus RX-8500 má podle výrobce až čtyři nezávislé +12V větve. Všechny čtyři větve by měly být schopny dodávat proud o hodnotě 20A, přičemž kombinovaný výstupní výkon všech větví je maximálních 760W. Pokud si to spočítáte, tak dohromady můžete samostatně zatížit každou proudem o hodnotě až 16A (P=U*I=12*16=192*4=768W).

Nexus RX-8500 - 850 Wattů pod kapotou!

Výstup pro +5V a

+

3.3V je schopen kombinovaného výkonu 170W - to je naprosto dostatečné pro dnešní super výkonné počítačové sestavy.

Chlazení a ventilátor

Společnost Nexus nabízí mnoho zdrojů ve svém portfoliu a všechny se chlubí svojí nízkou hlučností. RX-8500 není žádnou výjimkou a první graf to hned naznačuje. V oblasti do 40% zatížení (odpovídá asi 340W na výstupu) by měl být zdroj velice tichý až neslyšitelný na úrovni pod 20dB(A). Těchto parametrů dosahuje za pomocí 135mm ventilátoru.

Nexus RX-8500 - 850 Wattů pod kapotou!

Účinnost

Dále se výrobce chlubí, že zdroj dosahuje minimálně 80% účinnosti v celém rozsahu zatížení (0-850W výstupního výkonu). Dokonce kolem oblasti 50% zatížení by měl sahat na hranici 85% účinnosti, viz. další graf. Musím však podotknout, že i přes tyto parametry, které výrobce uvádí, nedisponuje žádnou certifikací 80Plus!!! Zajímavé je, že méně výkonné modely NX-8060 nebo NX-8050 tuhle certifikaci mají.

Nexus RX-8500 - 850 Wattů pod kapotou!

Aktivní PFC

Zdroj disponuje aktivním PFC (Power factor correction) - pokud byste rádi zjistili, co to vůbec je, tak Vám doporučuji si přečíst první část úvodního článku o PC zdrojích, který najdete zde.
